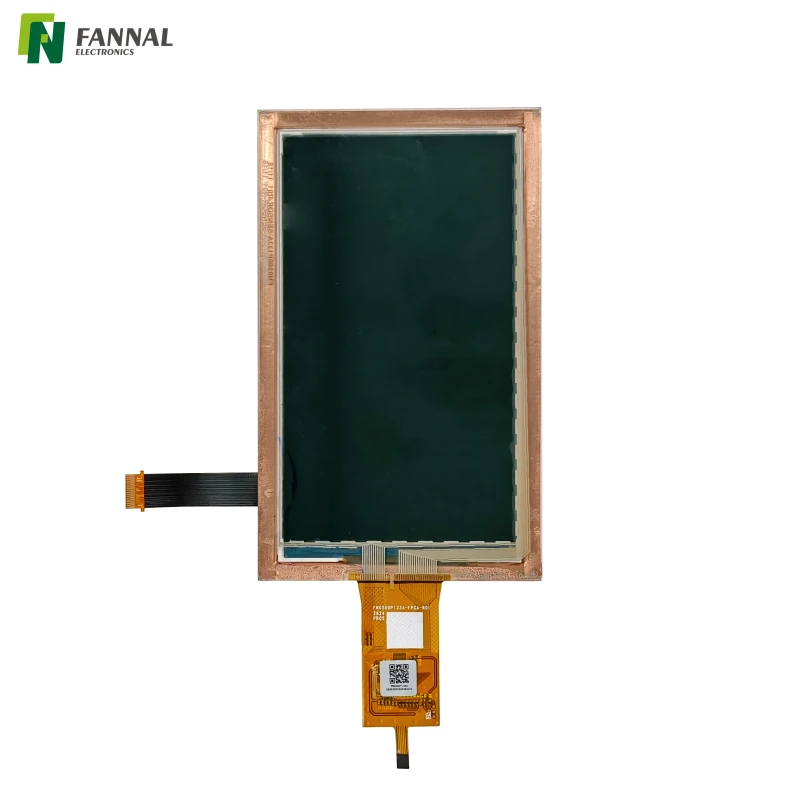

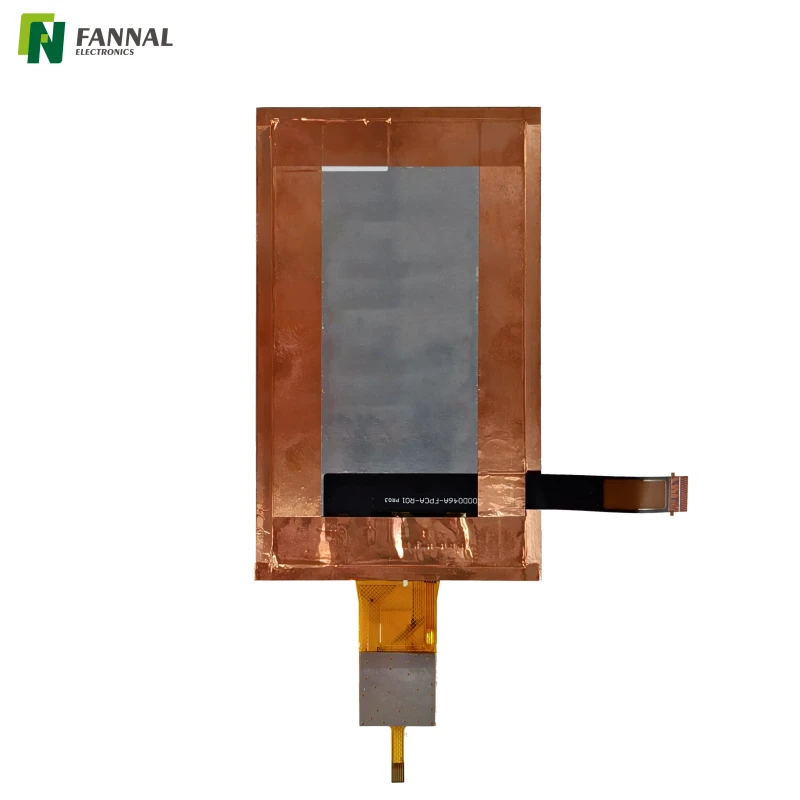

5英寸工业触摸显示屏| EMI 屏蔽，990 尼特

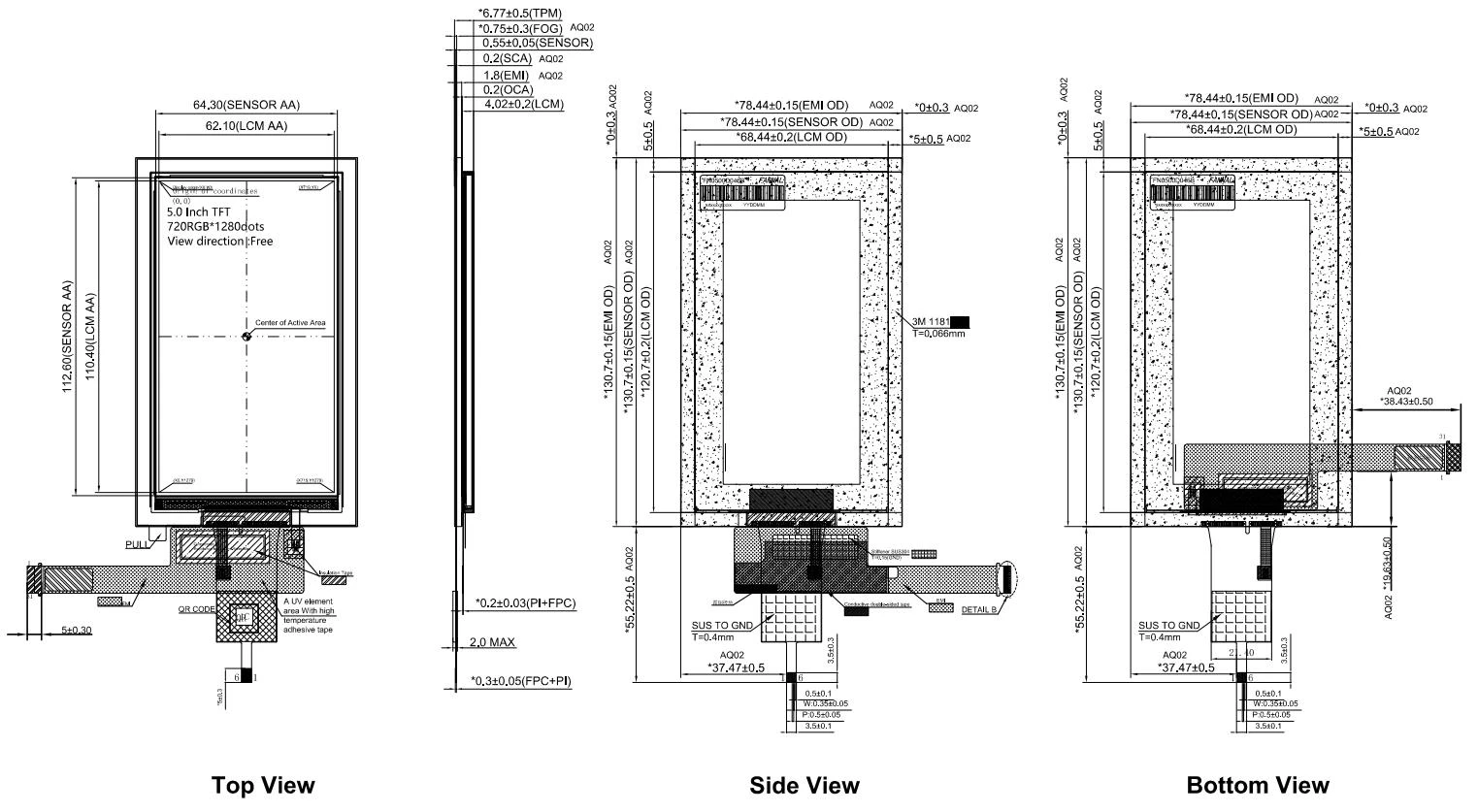

绘画

规格

申请

• 工业控制设备： 对于嵌入式控制面板，必须同时解决显示集成和 EMI 问题。

• 工业自动化系统： 用于集成到电气复杂设备中的机器接口。

• 电气和电子测试设备： 适用于需要特定应用机械和电气集成的紧凑型仪器显示器。

• 电力和能源设备： 用于监视和控制接口，其中电磁兼容性是系统级设计考虑因素。

• 通信和嵌入式设备： 适用于使用兼容的 MIPI 显示接口和 IIC 触摸连接的主机系统。

• 定制工业 HMI 项目： 适用于需要在显示屏周边或框架周围进行二次处理的设备，以满足项目特定的集成要求。

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

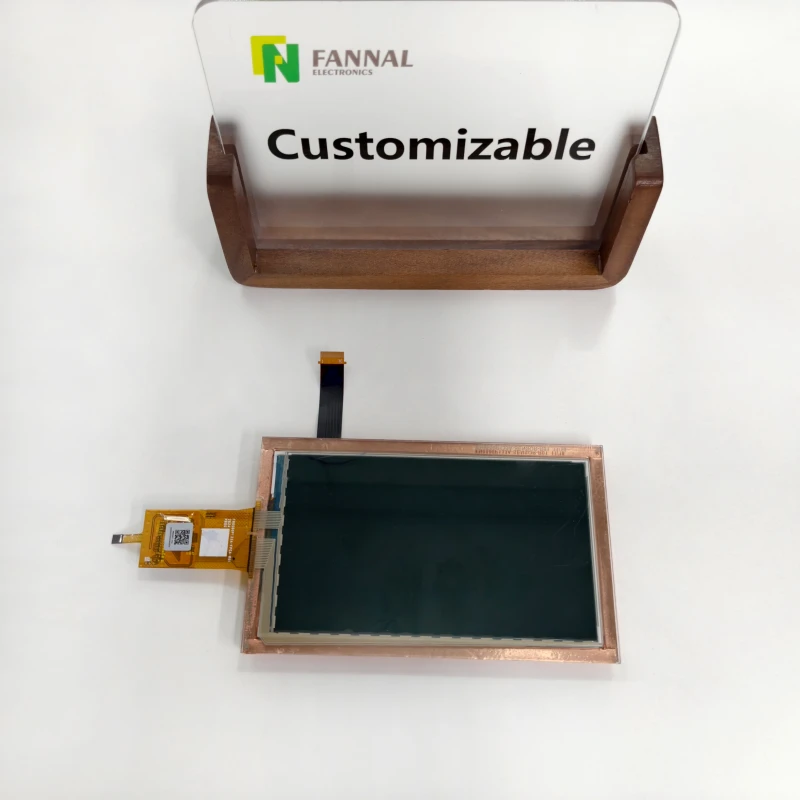

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

1. EMI相关二次加工的目的是什么？

附加处理适用于电磁干扰管理是显示集成中重要考虑因素的项目。其有效性取决于实际配置、电气连续性、接地、外壳设计和完整系统。具体要求应在工程审查时确认。

2. 二次加工是否能保证EMI合规性？

不会。单独进行 EMI 相关处理并不能建立特定的屏蔽效果，也不能保证整个设备符合 EMC 标准。验证应基于集成系统所需的标准和测试。

3. 屏蔽配置可以定制吗？

可以根据客户的机械图纸和集成要求来审查处理过程。材料、覆盖范围、连接方法、接地布置和任何验证标准应在项目评估期间达成一致。

4. 显示和触摸界面是什么？

该显示器采用MIPI接口，工作电压为2.8V。电容式触摸系统采用IIC，工作电压为3.3V。主机系统必须支持相应的接口和电气要求。

5. 该显示器适合工业环境吗？

该模块的指定工作温度范围为 -20°C 至 +70°C，典型亮度为 990 cd/m²。特定安装的适用性还取决于振动、湿度、灰尘、电气噪声、外壳设计和设备验证要求等因素。

6. FANNAL可以使显示组件适应客户的设备吗？

是的。 FANNAL可以根据应用、机械图纸、接口规范和集成约束来审查特定于项目的显示、触摸和二次处理要求。可行的配置和任何所需的验证应与工程团队确认。
