What is an in-cell display and how does it differ from traditional touch solutions?

In-cell technology integrates the touch sensor within the LCD cell itself, unlike traditional designs that add a separate touch panel on top of the display. This reduces thickness, improves optical performance, and minimizes internal reflections.

Is this display suitable for outdoor use?

The display’s high brightness (up to 1150 nits) makes it suitable for semi-outdoor and high ambient light environments. Full outdoor use depends on the enclosure design and system-level protection.

Does the in-cell structure affect touch responsiveness?

No. In-cell touch designs typically offer faster response times due to the reduced distance between the display pixels and the touch sensing layer.

Can the display be customized for different system requirements?

Yes. Parameters such as brightness, interface configuration, viewing angle optimization, and surface treatment can be adjusted to meet specific project needs.

Is this display compatible with industrial-grade controllers?

The standard RGB interface supports integration with commonly used industrial and embedded processors. Interface compatibility can be confirmed during project evaluation.

Can this 5.0-inch display be part of a larger in-cell display series?

Yes. This model serves as a reference design within the In-Cell Displays series, and similar configurations can be developed across multiple sizes and resolutions.

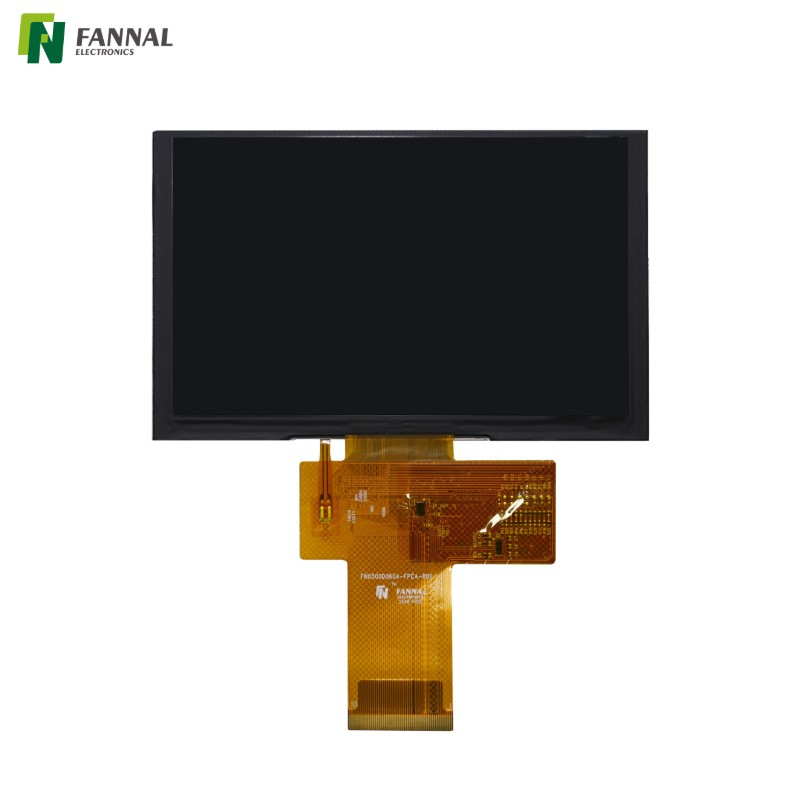

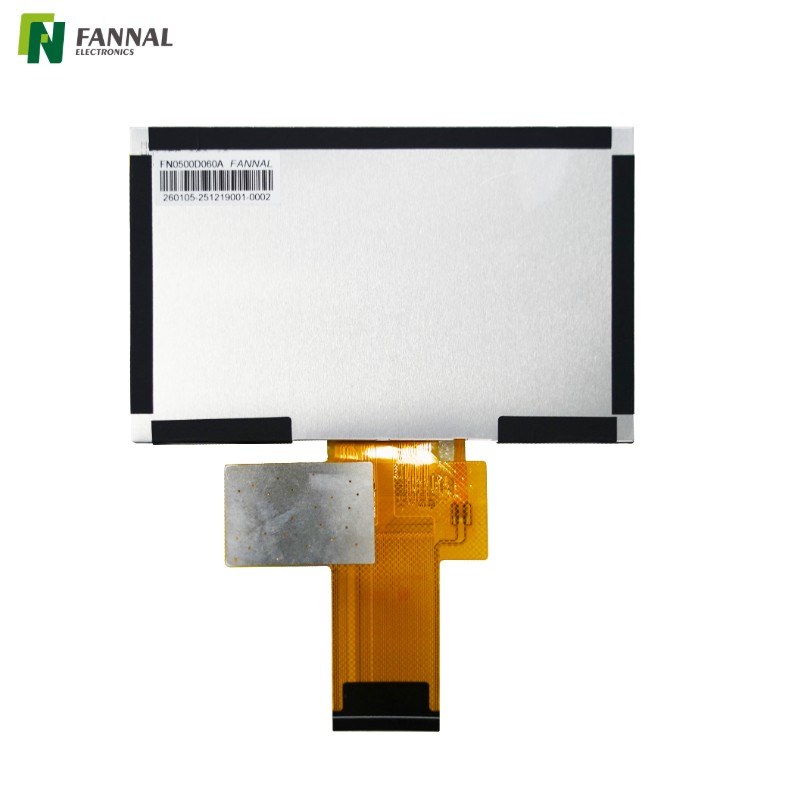

5.0' 内嵌式 TFT LCD 显示屏 | 1024×600 | 1150 尼特

5.0' 内嵌式 TFT LCD 显示屏 | 1024×600 | 1150 尼特

5.0英寸内嵌式TFT液晶模组，1024×600，1150尼特，RGB接口

型号：
FN0500D060A
产品品牌：
FANNAL
尺寸（英寸）：
5
操作温度（℃）：
-30〜80
存储温度（℃）：
-30〜80
显示屏接口：
RGB
对比度：
1200：1
盖板 OD（mm）：
120.76*75.86*2.55
分辨率：
1024×600
可视角度：
自由的
亮度（CD/m²）：
1150

数量：
状态：





询问添加到篮子里

5.0英寸内嵌式 TFT液晶显示屏内嵌式TFT

特征

图纸和规格

申请

定制

关于FANNAL

关键功能

集成内嵌式触控架构

触摸感应层直接嵌入 LCD 单元中，消除了单独的触摸面板并减少了内部反射，从而提高了光学清晰度并加快了触摸响应速度。

高亮度，适合苛刻的环境

该显示屏的典型亮度高达 1150 尼特，在强环境光和半室外条件下仍能保持出色的可读性。

高对比度、常黑显示模式

典型的 1200:1 对比度 与常黑模式相结合，可确保更深的黑色、更清晰的图像以及跨视角下稳定的色彩性能。

自由观看方向

具有宽广且灵活的视角设计，可在不同的安装方向和用户位置提供一致的可视性。

紧凑的模块设计

内嵌式集成可实现更薄、更轻的显示堆栈，支持空间受限的嵌入式系统和紧凑的设备设计。

标准RGB接口

RGB 接口可轻松与工业系统中常用的各种嵌入式处理器和控制板集成。

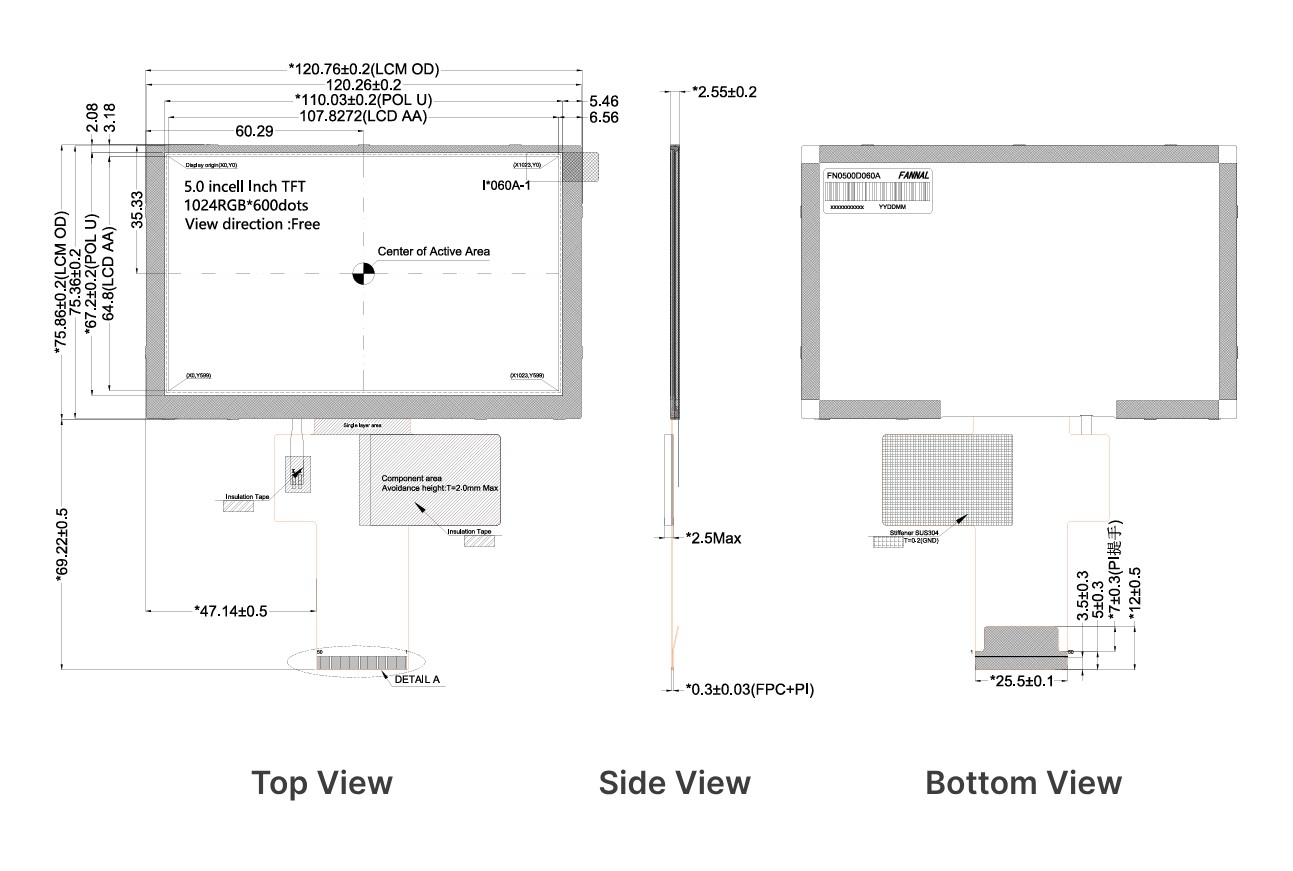

绘画

规格

类别	物品	规格
基本规格	屏幕尺寸	5.0英寸
	解决	1024×600点
	液晶屏类型	透射式
	显示模式	常黑（类似 IPS）
	观看方向	免费（全视角）
光学规格	亮度	1150 cd/m²（典型）/920 cd/m²（最小值）
	对比度	1200:1（典型值）
	均匀度	80%（最低）
硬件	界面	RGB
	驱动IC	ST72325

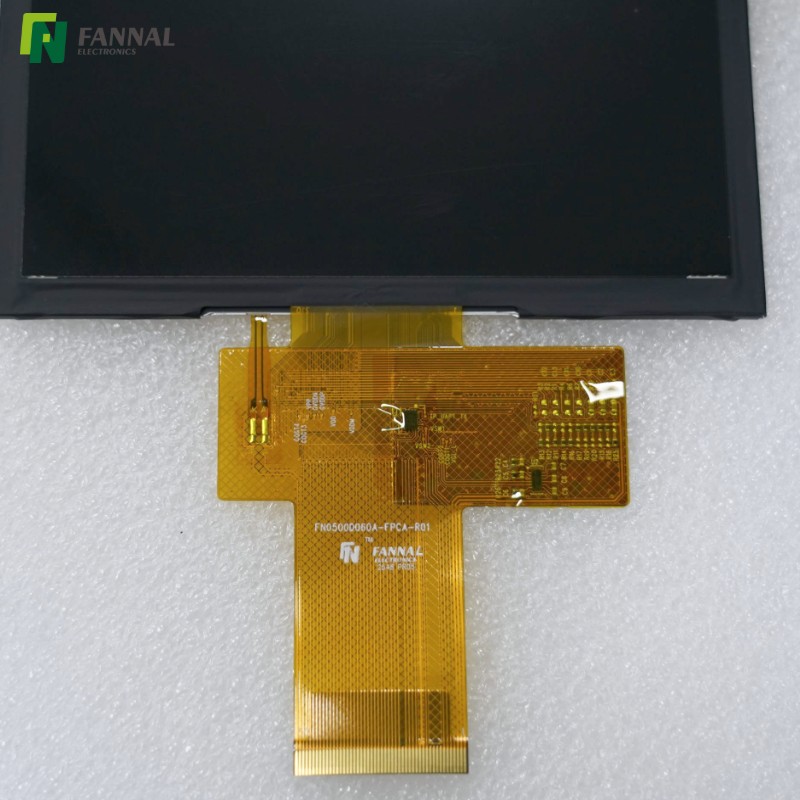

	连接类型	FPC插件
	电源	3.3V
身体的	模块外形（外径）	120.76×75.86×2.55毫米
	活动区域 (AA)	107.82×64.8毫米
	厚度	2.55毫米
可靠性	工作温度	-30°C 至 +80°C
	储存温度	-30°C 至 +80°C
	遵守	RoHS-2.0

典型应用

工业控制面板

紧凑型 HMI 界面，适用于需要响应式触摸输入和高亮度的机械、自动化设备和系统控制单元。

医疗设备接口

适用于清晰度和可靠性至关重要的诊断设备、监控系统和便携式医疗仪器的显示和触摸输入。

汽车和运输系统

适用于安装空间有限的车辆子系统、控制模块和运输设备的嵌入式显示器。

户外和半户外终端

用于暴露在强环境光下的能源系统、充电站或测量设备的监测和控制接口。

智能设备和嵌入式系统

适用于需要简洁设计和集成触摸功能的定制嵌入式平台的触摸显示屏。

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

关于FANNAL

经验丰富： 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。

一站式解决方案： 触摸屏、显示屏和光学贴合的 完整内部流程

全球服务： 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持.

强大的背景： 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。

可靠的供应： 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。

质量保证：ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证；符合 REACH 和 RoHS 标准。

证书

常问问题

Q1 什么是内嵌式显示屏？它与传统触控解决方案有何不同？

In-cell 技术将触摸传感器集成在 LCD 单元本身内，这与在显示屏顶部添加单独的触摸面板的传统设计不同。这可以减少厚度、提高光学性能并最大限度地减少内反射。

Q2 该显示器适合户外使用吗？

该显示屏的高亮度（高达 1150 尼特）使其适合 半户外和高环境光环境。完全户外使用取决于外壳设计和系统级保护。

Q3 In-cell 结构会影响触控响应吗？

不会。内嵌式触摸设计通常可以提供 由于显示像素和触摸感应层之间的距离缩短， 更快的响应时间。

Q4 显示屏可以根据不同的系统要求进行定制吗？

是的。亮度、界面配置、视角优化和表面处理等参数均可调整，以满足特定的项目需求。

Q5 该显示器与工业级控制器兼容吗？

标准 RGB 接口支持与常用的工业和嵌入式处理器集成。接口兼容性可以在项目评估期间确认。

Q6 这款 5.0 英寸显示屏可以成为更大的内嵌式显示屏系列的一部分吗？

是的。该模型用作中的参考设计 内嵌式显示器系列，并且可以跨多种尺寸和分辨率开发类似的配置。
