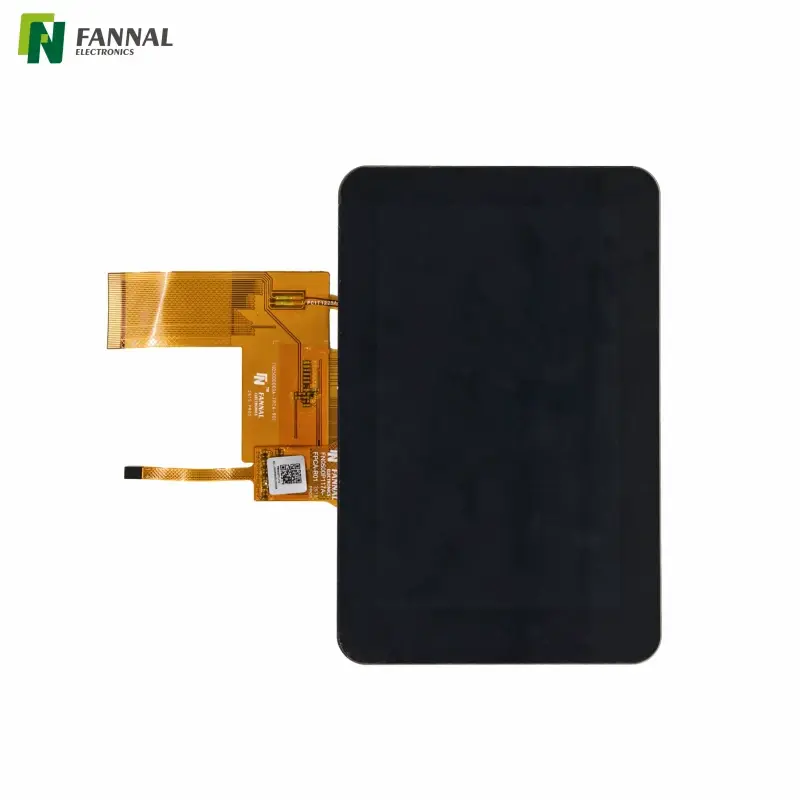

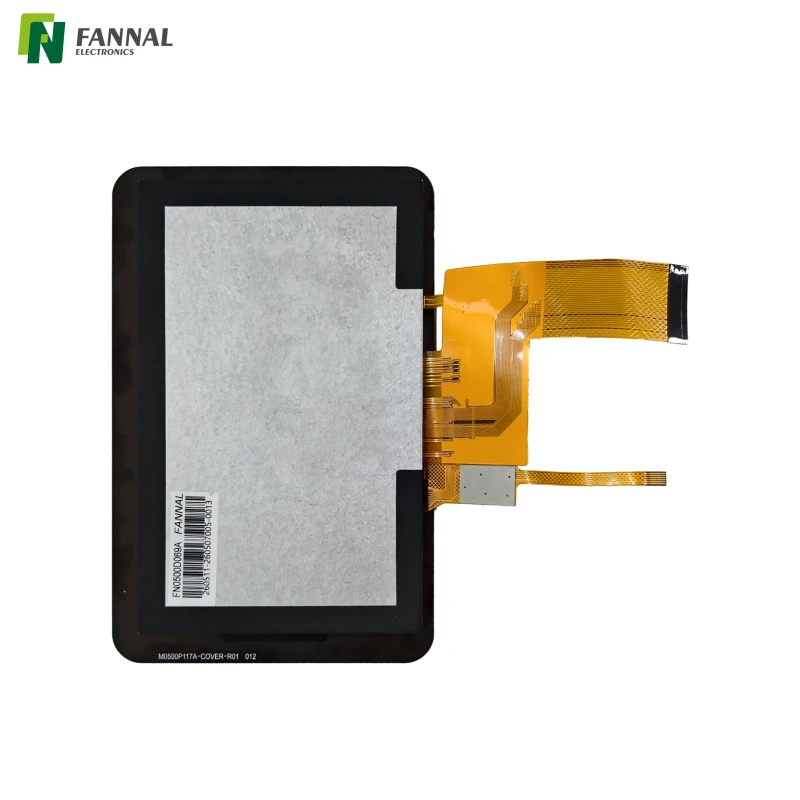

5英寸工业触摸显示屏|圆角、OCA

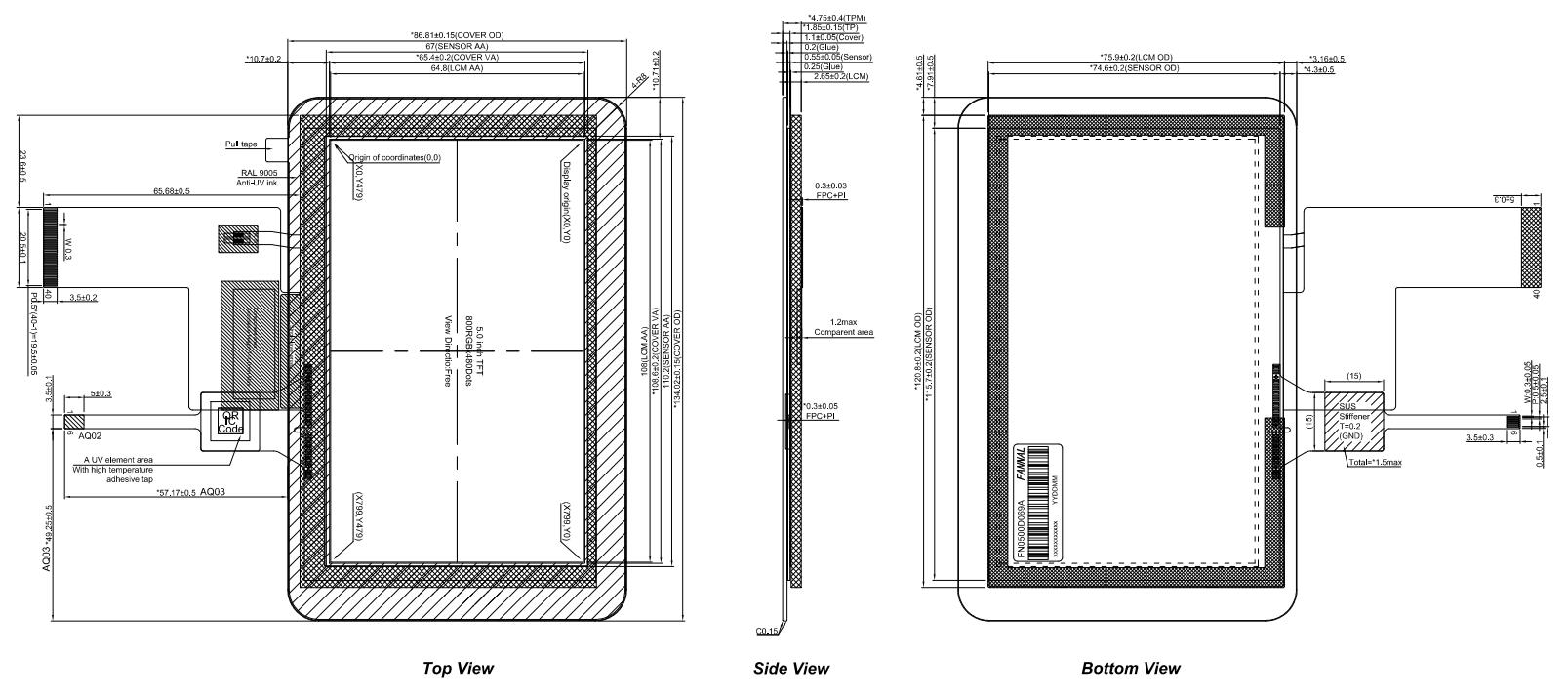

绘画

规格

申请

• 工业 HMI 和控制面板： 机械、自动化设备和工业控制系统的操作员界面。

• 嵌入式工业设备： 用于紧凑型电子设备和控制单元的集成显示和触摸界面。

• 仪表和监控： 测量设备、状态监控和测试系统的可视化界面。

• 自动售货和自助服务设备： 用于产品选择、设置和设备操作的触摸式用户界面。

• 运输和移动设备： 用于车辆相关或移动设备的紧凑型控制接口，符合系统级环境要求。

• 定制工业显示器组件： 需要具有圆角盖板玻璃和 OCA 光学粘合的 5 英寸触摸显示器的项目。

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

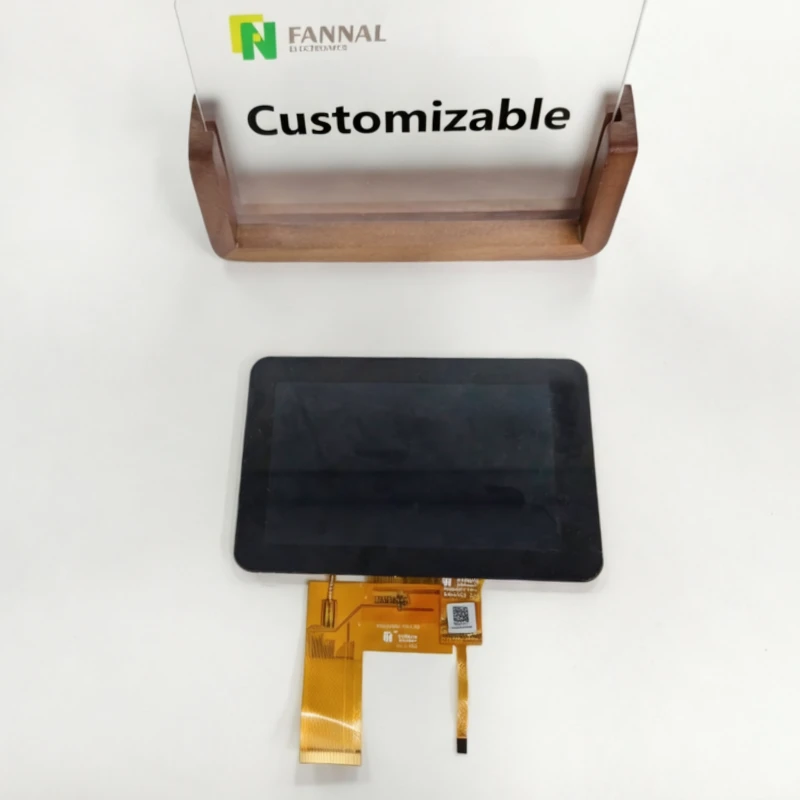

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

1. 圆角盖板玻璃设计有什么好处？

圆角提供了成品前面板轮廓，适合具有圆形显示开口的外壳。应检查机械图纸，以确认拐角几何形状与预期外壳相匹配。

2. FN0500T117A适合工业应用吗？

它专为集成到工业和嵌入式设备而设计，指定工作温度范围为 -20°C 至 +70°C。特定安装的适用性还取决于振动、冲击、潮湿、灰尘和其他系统级要求。

3. 显示和触摸界面是什么？

TFT显示屏采用RGB 24位接口，而电容式触摸屏采用IIC通信。两个系统均指定 3.3 V 电源，但必须单独检查其主机连接和电气要求。

4. 为什么这款触控显示屏采用OCA光学贴合？

OCA 光学粘合减少了显示屏和触摸组件之间的气隙。与气隙组件相比，这有助于减少内部反射并提高光学集成度。

5. 此显示器支持多点触控吗？

是的。电容式触摸屏支持最多五个同时触摸点，并使用汇顶科技触摸控制器。

6. 此显示器适合阳光直射吗？

典型亮度为 420 cd/m²。这可能适用于室内工业设备和受控光环境，但不应假定阳光直射可读性。环境光较强的应用可能需要更高亮度的配置。
