What is the advantage of the 3.0 mm cover glass?

The FN0570T005A uses 3.0 mm chemically strengthened cover glass with a specified surface hardness of at least 7H. This may suit equipment designs requiring a thicker glass front. However, cover thickness and hardness alone do not establish an impact-resistance rating.

Does the FN0570T005A use optical bonding?

No. This model uses air bonding with double-sided adhesive tape rather than OCA optical bonding. The appropriate method depends on the project's optical, mechanical, and environmental requirements.

What display and touch interfaces does this module use?

The display uses an RGB 18-bit interface with a 3.3 V TFT power supply. The capacitive touch system uses IIC, also at 3.3 V, and supports up to five simultaneous touch points. The host system must support both interfaces.

Is the FN0570T005A suitable for outdoor use?

The module has 680 cd/m² typical luminance, but outdoor readability depends on direct sunlight, reflections, viewing angle, and enclosure design. Its brightness specification alone does not establish sunlight readability.

Can FANNAL customize the display for a specific enclosure?

FANNAL can review project-specific requirements such as cover-glass thickness, mechanical dimensions, touch behavior, bonding configuration, and interface compatibility. Feasibility and any changes to the standard specifications should be confirmed during engineering review.

当前所在位置: 首页 » 产品 » 触摸显示屏 » 5.7英寸触摸屏| 3mm盖板玻璃，640×480

5.7英寸触摸屏| 3mm盖板玻璃，640×480

Name: 5.7英寸触摸屏| 3mm盖板玻璃，640×480
Brand: FANNAL
Rating: 5.0 (91 reviews)

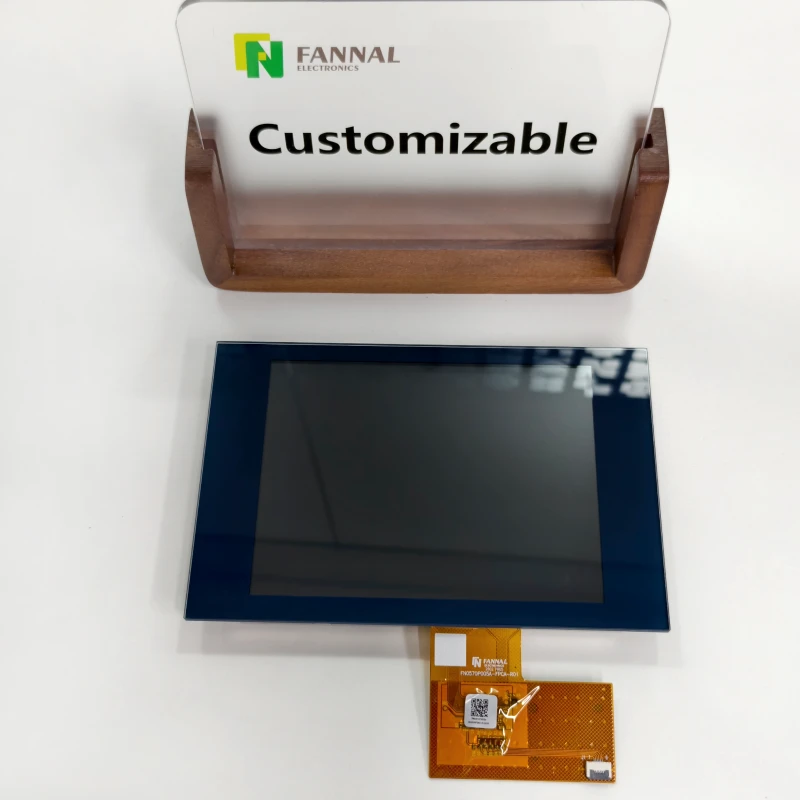

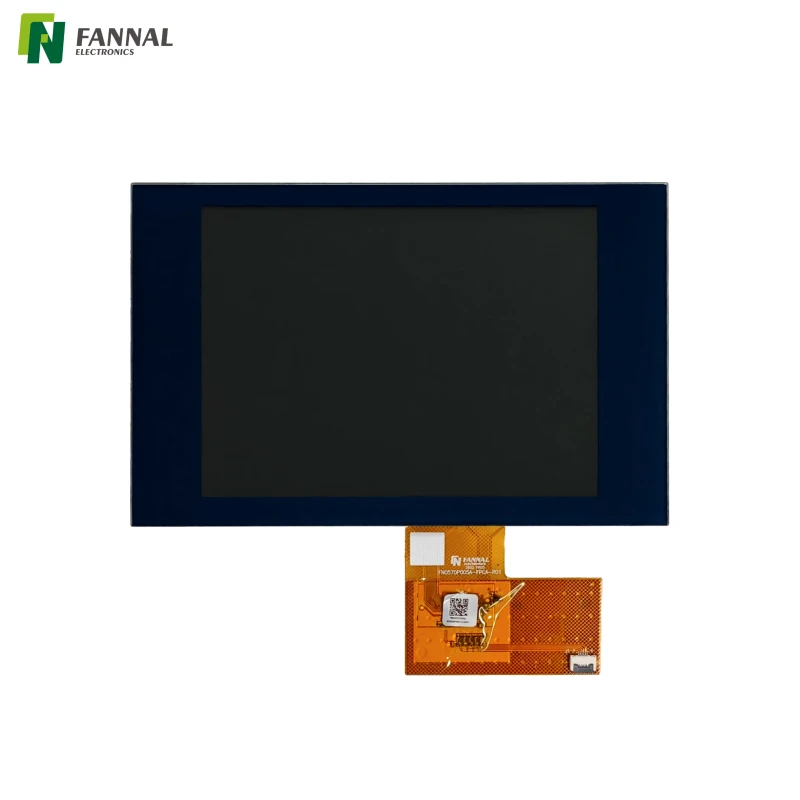

5.7 英寸 640×480 电容式触摸显示屏，采用 3.0 毫米化学强化盖板玻璃、G+G 结构、680 cd/m² 典型亮度和空气粘合。

型号：
FN0570T005A
产品品牌：
FANNAL
尺寸（英寸）：
5.7
TP VA (毫米)：
115.9*87.1
显示AA(mm)：
115.2×86.4
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
显示屏接口：
RGB 18位
触摸接口：
国际集成电路公司
盖板 OD（mm）：
156*102.37*10.19
结构：
格+格
分辨率：
640*480
亮度（CD/m²）：
680

数量：
状态：





询问添加到篮子里

产品描述

图纸和规格

申请

定制

常问问题

FANNAL FN0570T005A 是一款 5.7 英寸电容式触摸显示屏，专为需要在紧凑的显示屏组件内配备坚固的玻璃前表面的嵌入式设备而设计。其 640×480 分辨率提供 4:3 显示格式，适合具有既定布局、控制菜单和状态信息的设备界面。

该型号的一个主要特点是其 3.0 毫米化学强化盖板玻璃，与 G+G（玻璃对玻璃）结构中的 0.55 毫米触摸传感器相结合。该模块使用双面胶带进行空气粘合，而不是 OCA 光学粘合，为具有特定机械堆叠和组装要求的项目提供了替代方案。

FN0570T005A 具有 680 cd/m² 典型亮度、RGB 18 位显示接口以及通过 IIC 的五点电容式触摸，适用于工业和嵌入式 HMI 应用。其指定工作温度范围为-20°C至+70°C，存储范围为-30°C至+80°C。

特征

3.0 毫米化学强化防护玻璃

3.0 毫米防护玻璃为具有特定机械和接口要求的设备设计提供了足够的前玻璃厚度。该玻璃经过化学强化，规定的表面硬度至少为 7H。实际的抗冲击性取决于完整的装配，并且需要单独验证。

5.7英寸640×480显示屏

4:3 分辨率格式支持使用传统横向屏幕布局的控制界面、设备菜单和状态显示。

G+G电容触摸结构

玻璃对玻璃结构结合了 3.0 毫米盖玻片和 0.55 毫米触摸传感器。这种集成结构为嵌入式设备界面提供了玻璃触摸表面。

使用双面胶带进行空气粘合

触摸组件使用双面胶带进行空气粘合，而不是 OCA 光学粘合。当为特定机械设计选择模块时，这提供了替代的接合配置。

680 cd/m² 典型亮度

该显示器提供 680 cd/m² 的典型亮度，支持在中等环境光环境中使用的接口。实际可读性取决于环境照明、反射、视角和外壳设计。

五点电容触摸

该模块使用 Ilitek 触摸控制器，通过 IIC 接口支持最多五个同时触摸点。

RGB 18 位显示接口

TFT采用RGB 18位接口和3.3V电源。在系统设计期间应检查主板兼容性。

定义的光学规格

该模块规定最低透光率为85%，最低亮度均匀度为75%，为光学评估和系统集成提供参考值。

工作温度和湿度

指定工作温度范围为-20°C至+70°C，存储范围为-30°C至+80°C。规定的湿度范围为10%–90%；在使用该值来限定特定环境之前，请确认适用的测试条件以及是否允许凝结。

材料合规性

该模块符合 RoHS 2.0 和 REACH 要求。

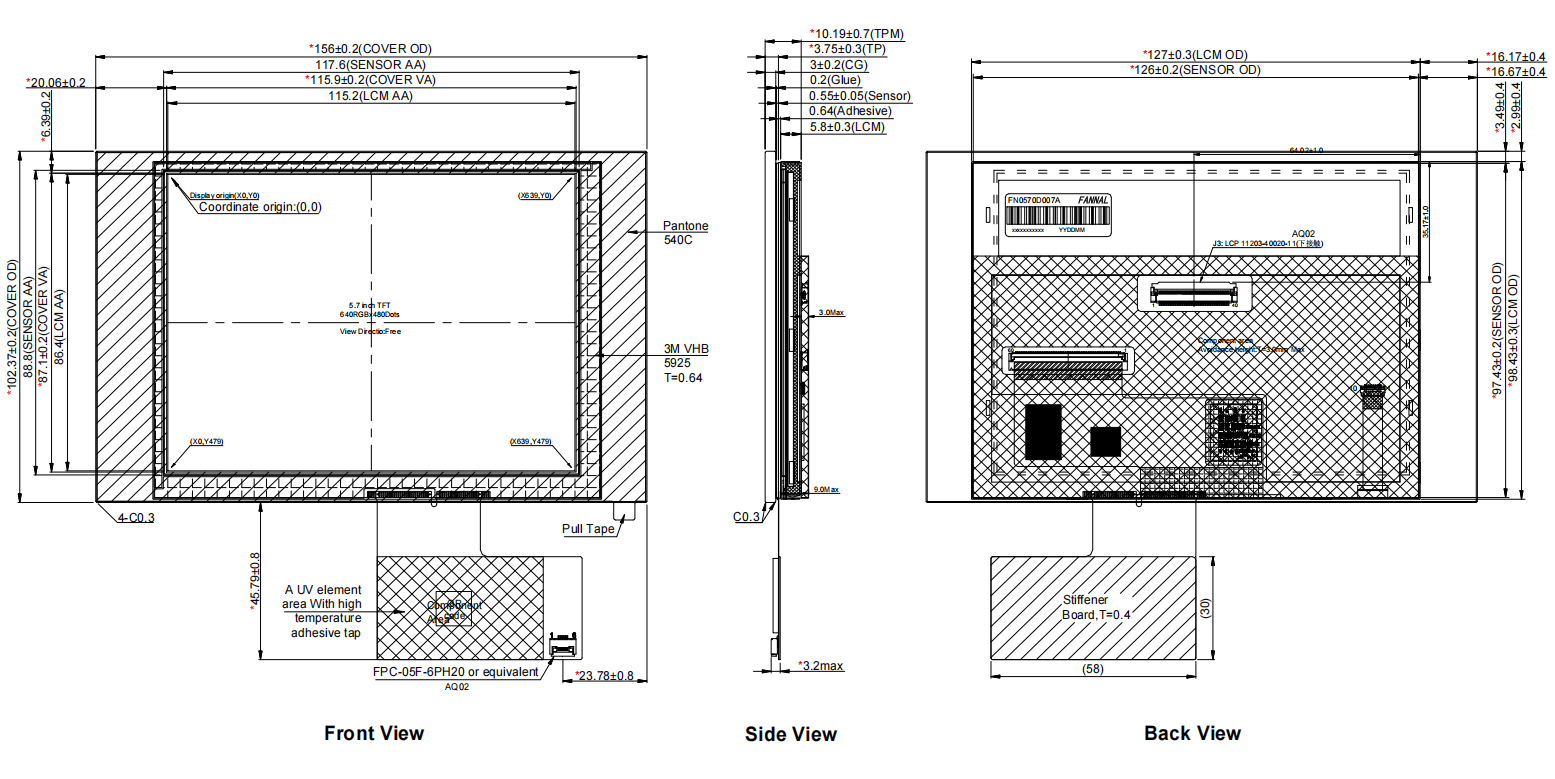

绘画

规格

范围	描述
尺寸	5.7寸
分辨率	640*480
TPM外形尺寸	156(高) x 102.37(垂直) x 10.19(长)
查看区域	115.9（水平）×87.1（垂直）
TPM亮度	680典型值。 550分钟
TFT接口	RGB 18位
TFT驱动品牌	JD（JDI/信利/敦泰相关）
TFT电源	3.3V
表面硬度	≥7H
透光率	85% 最低
均匀性	75% 最低
结构	格+格
覆盖层厚度	3.0
传感器厚度	0.55
触摸界面	国际集成电路公司
触摸控制器品牌	ILI科技（Ilitek）
触摸电源	3.3V
不。触感	5
传感器通道	20*15
未标记的公差	±0.3/±1°
粘合类型	空气粘合
接合材料	双面胶带
覆盖增强方法	化学强化
环境要求	RoHS-2.0、REACH
工作温度	-20 ~ +70
储存温度	-30 ~ +80
湿度	10%~90%
TFT 零件号	FN0570D007A

申请

工控设备

适用于使用 4:3 界面显示操作参数、菜单和设备状态的机器控制面板和嵌入式 HMI。

自动化和制造系统

适用于在规定的机械组件内需要电容式触摸界面和相对较厚的玻璃前表面的自动化设备。

测试和测量仪器

用于以紧凑的 5.7 英寸格式显示测量结果、配置菜单和系统状态的仪器界面。

电气和电力设备

适用于监控接口，640×480分辨率和IIC触摸界面适合主机系统设计。

商业和专业设备

适用于需要具有五点触摸输入和 RGB 18 位显示连接的玻璃正面触摸界面的设备。

定制嵌入式HMI项目

适用于具有特定盖板玻璃厚度、触摸结构、粘合和机械集成要求的项目。在设计之前应审查主机接口兼容性和完整的装配尺寸。

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

1. 3.0mm盖板玻璃有什么优势？

FN0570T005A采用3.0毫米化学强化盖板玻璃，指定表面硬度至少为7H。这可能适合需要较厚玻璃正面的设备设计。然而，仅凭覆盖层厚度和硬度并不能确定抗冲击等级。

2. FN0570T005A是否使用光学邦定？

不会。该型号使用双面胶带空气粘合，而不是 OCA 光学粘合。合适的方法取决于项目的光学、机械和环境要求。

3. 该模块使用什么显示和触摸接口？

显示器采用RGB 18位接口，3.3V TFT电源。电容式触摸系统使用 IIC，电压也为 3.3 V，并支持最多五个同时触摸点。主机系统必须支持这两个接口。

4. FN0570T005A适合户外使用吗？

该模块的典型亮度为 680 cd/m²，但户外可读性取决于直射阳光、反射、视角和外壳设计。其亮度规格本身并不能决定阳光下的可读性。

5. FANNAL 可以为特定外壳定制显示吗？

FANNAL 可以审查项目特定的要求，例如盖板玻璃厚度、机械尺寸、触摸行为、粘合配置和界面兼容性。可行性以及对标准规范的任何变更均应在工程审查期间得到确认。
