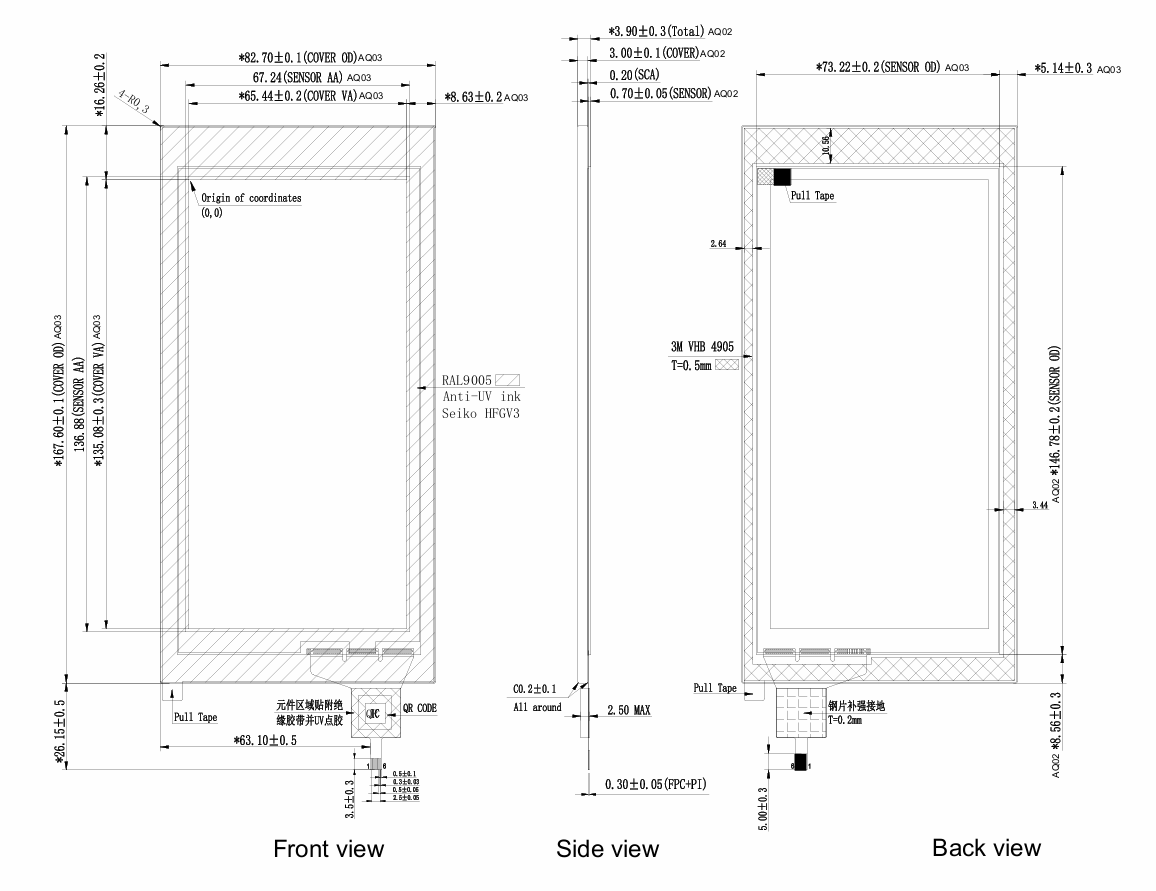

绘画
规格
物品 | 规格 | 单元 | 评论 |
TP 有效尺寸 | 6.0(对角线) | 英寸 | |
TP外形尺寸 | 82.70(高)x167.60(垂直)x3.90(长) | 毫米 | |
查看区域 | 65.44(高)x135.08(伏) | 毫米 | |
表面硬度 | ≥7H | - | 750克 |
表面处理 | 不适用 | - | |
触摸透过率 | 82%最低 | - | |
触控驱动IC | mXT336U | - | |
接触点 | 5(干燥) | - | |
触摸模式 | 手指 | - | |
触摸界面 | IIC | - | |
IIC地址 | 0x41 | - | |
工作温度 | -20 ~ +70 | ℃ | |
储存温度 | -30 ~ +80 | ℃ | |
湿度 | 10%~90% | - |
申请
这款坚固耐用的触摸屏非常适合手持式工业设备和便携式现场设备。其宽广的工作温度范围和耐湿能力使其成为工厂车间终端、库存管理手持设备和必须在恶劣环境下可靠运行的户外检查设备的理想选择。
该面板灵敏的 5 点触摸和耐用的表面满足便携式医疗设备的需求。它可以集成到患者监护设备、移动诊断工具和手持式医疗保健终端中,这些设备的卫生、可靠性和易于清洁至关重要。
消费类和便携式电子产品
该触摸屏凭借其纤薄的 3.9 毫米外形和出色的光学透射率,自然适合紧凑型消费设备。它适用于便携式导航系统、电子阅读器、游戏手持设备以及其他注重用户体验和视觉清晰度的个人电子产品。
扩展的温度功能和坚固的结构支持车载显示器、车队管理终端和交通票务系统的使用。无论在冰冻条件还是炎热的夏季环境下,它都能保持一致的触摸性能。
该面板为零售和酒店环境提供交互式自助服务解决方案。从紧凑型 POS 终端到信息亭和订购系统,其多点触控功能支持吸引客户互动,而耐用的表面可承受日常频繁使用。
定制——工程驱动选项
FANNAL 提供广泛的定制,以满足汽车和工业集成要求。
尺寸最大 65' ,结构 G+G 或 G+F+F
支持 多点触摸、手套触摸、防水、手势和防手掌误触
工业级: –20°C ~ +70°C; 汽车级: –30°C ~ +85°C
内部固件调整和优化
值得信赖的 IC 合作伙伴:Microchip、EETI、ILITEK、FocalTech、GOODiX、Cypress
高可靠性、抗干扰、EMC设计
材料: 玻璃 (0.55–10mm)、PMMA (0.5–3.0mm)、PC (0.1–1.0mm)
设计选项:CNC成型、热弯、2.5D/3D玻璃、陶瓷印刷
表面处理: AG/AR/AF 、抗菌、防爆
类型 | 尺寸范围 | 笔记 |
|---|---|---|
奥卡 | 高达 15.6" | 大批量生产 |
定位/OCR | 最大 32" | 高对比度和耐用性 |
硅酮 | 最大 32" | 坚固耐用的汽车/工业用途 |
定制 FPC/连接器形状、长度、引脚定义
EMI 屏蔽和优化信号传输
支持多种信号转换:SPI、MCU、RGB、MIPI、LVDS、eDP
关于FANNAL
![]() | 经验丰富: 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。 |
![]() | 一站式解决方案: 触摸屏、显示屏和光学贴合的 完整内部流程 |
![]() | 全球服务: 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持. |
![]() | 强大的背景: 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。 |
![]() | 可靠的供应: 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。 |
![]() | 质量保证:ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证;符合 REACH 和 RoHS 标准。 |
证书
常见问题解答
Q1:mXT336U与其他工业应用电容式触摸控制器有什么区别?
与通用控制器相比,Atmel mXT336U 提供卓越的噪声抑制和自校准功能。它支持 5 点多点触控和专用手势识别,减少主机 MCU 处理负载。对于工业部署而言,这意味着在常见电气干扰的 VFD 驱动器和电力电子设备附近稳定运行,这与需要额外屏蔽的基本控制器不同。
Q2:这款6.0英寸触摸屏在室外极端温度环境下能否可靠运行?
是的,-20°C 至 +70°C 的工作范围支持户外工业使用,但阳光直射需要额外的亮度增强或光学粘合。 -30°C 至 +80°C 的存储额定值可确保运输和季节性停机期间的生存。对于连续户外操作,请考虑添加抗反射涂层和抗紫外线覆盖层作为二级保护。
Q3:为什么此面板使用 I2C 而不是 USB 进行触摸通信?
0x41 地址处的 I2C 提供了实时工业 HMI 系统所必需的确定性延迟,而 USB 则引入了可变轮询延迟。 I2C 还简化了与 ARM Cortex-M 和基于 RTOS 的控制器的集成,无需 USB 主机堆栈复杂性。权衡是缩短电缆长度,将 I2C 走线保持在 30 厘米以下,或使用差分缓冲来实现更长的距离。
Q4: 7H 表面硬度足以满足重工业用途吗?
7H 硬度(750 克负载)可抵抗钥匙、工具和制造地板中发现的磨料颗粒造成的划痕。然而,它没有抗冲击等级——对于有飞扬碎片或潜在碰撞的环境,请添加钢化玻璃覆盖层或聚碳酸酯防护罩。未经处理的表面还允许在购买后定制 AG(防眩光)或 AF(防指纹)涂层。
Q5:82% 的触摸透过率对明亮条件下的显示可读性有何影响?
82% 的最低透射率可在室内和阴影工业环境中保持可接受的显示清晰度。在高环境光环境(>10,000 lux)中,这成为一个限制因素 - 与 >1000 cd/m² 背光显示器配对或指定光学粘合以减少内部反射。对于户外信息亭或车辆仪表板,请考虑升级至具有 AR 涂层的透光率 >90% 的面板。
