Why is the TPM brightness lower than the TFT panel brightness?

The completed touch display includes cover glass, touch sensors, anti-glare treatment, and bonding materials, all of which reduce light transmission. TPM brightness represents the actual performance of the finished assembly.

Is 930 nits sufficient for sunlight-readable applications?

For many outdoor and bright industrial environments, 930 nits combined with optical bonding and anti-glare treatment provides good readability. Actual performance depends on the application environment and enclosure design.

Why choose optical bonding instead of air bonding?

Optical bonding reduces internal reflections, improves perceived contrast, and helps minimize condensation effects between the display and touch panel.

Does anti-glare treatment replace the need for higher brightness?

No. Anti-glare treatment and brightness address different aspects of readability. Combining both often provides better results than relying on either approach alone.

Is 10-point touch necessary for industrial equipment?

Many industrial applications only require single-touch operation, but multi-touch capability offers greater flexibility for future interface development.

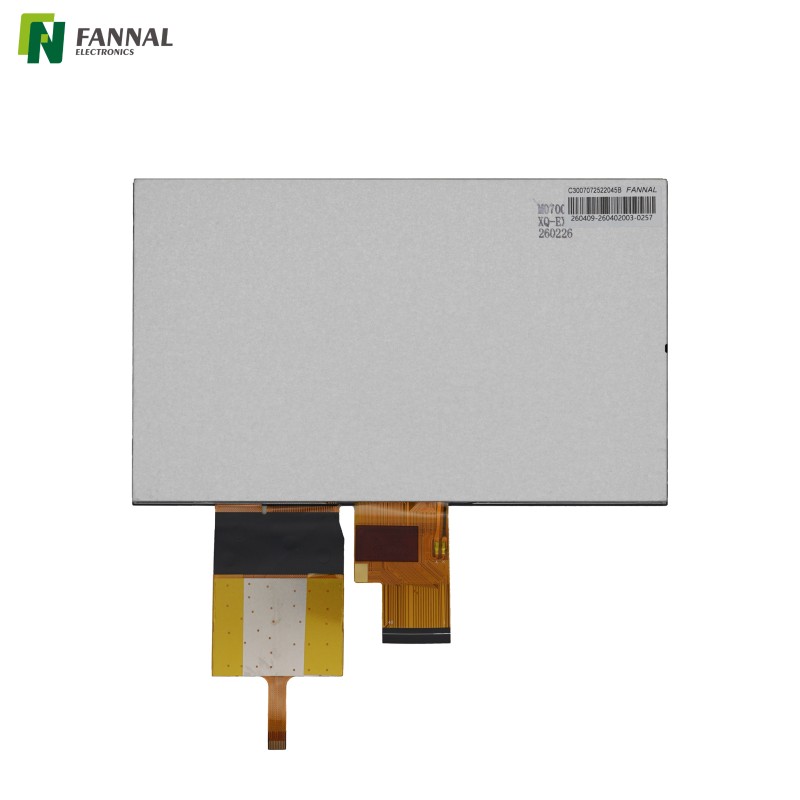

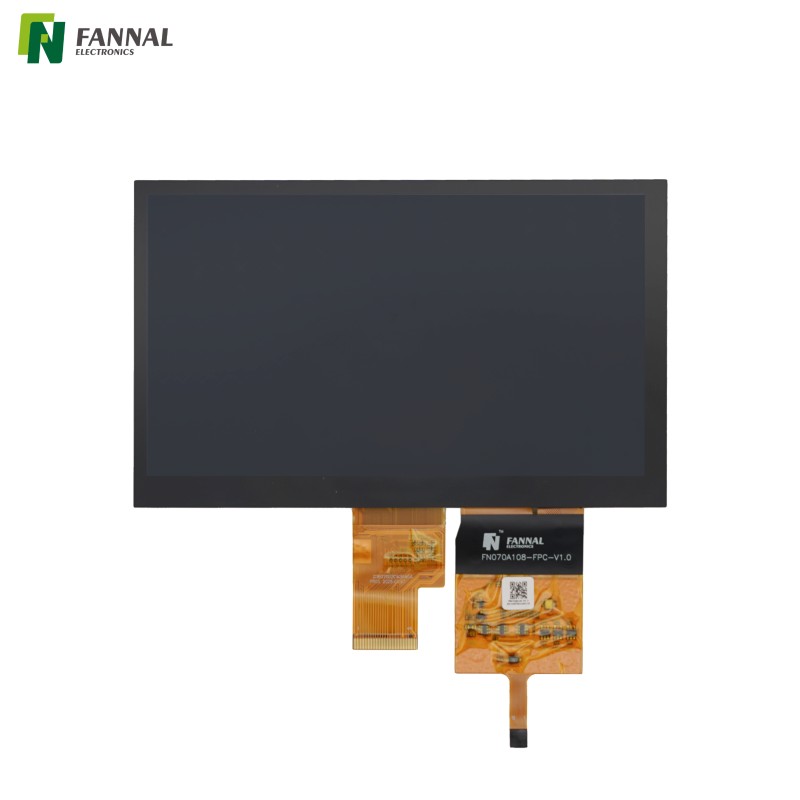

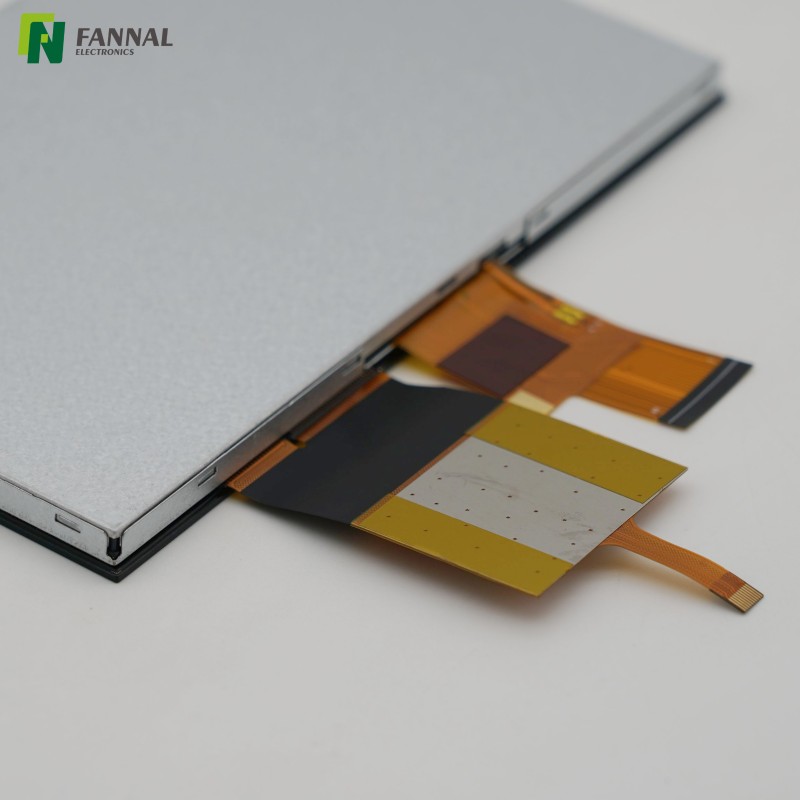

7英寸1024×600高亮PCAP触摸显示屏

7英寸高亮度阳光下可视触摸显示屏

型号：
FN070AM109-V2
产品品牌：
FANNAL
尺寸（英寸）：
7
TP VA (毫米)：
155.21（高）x86.92（垂直）
显示AA(mm)：
154.21x85.92
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
显示屏接口：
LVD
触摸接口：
I2C+USB
盖板 OD（mm）：
166x101x7.85
结构：
格+格
分辨率：
1024x600
亮度（CD/m²）：
930

数量：
状态：





询问添加到篮子里

产品描述

图纸和规格

申请

定制

常问问题

产品功能

光学贴合可提高显示屏可视性

该显示器采用全层压（光学粘合）而不是空气粘合。通过消除触摸屏和 TFT 之间的气隙，可以减少内部反射，有助于提高明亮环境中的感知对比度和可读性。光学粘合还可以最大限度地减少温度条件变化时可能发生的凝结的视觉效果。

930 尼特典型 TPM 亮度

集成触摸显示屏的 典型亮度为 930 尼特 ， 触摸集成后的 最低亮度为 760 尼特。

TFT 面板本身提供 1200 尼特的典型亮度，而完整的 TPM 亮度反映了盖板玻璃、防眩光处理、触摸传感器和粘合材料引入的光学损耗。评估 TPM 亮度而不是裸露的 TFT 亮度可以更真实地指示最终产品的性能。

适用于明亮环境的防眩光表面处理

防护玻璃采用防眩光处理 (70 ±15)，有助于漫射来自头顶照明或室外环境条件的反射光。这可以提高屏幕可读性，而无需仅仅依赖增加的背光输出。

带 maXTouch 控制器的 10 点投射电容式触摸

该显示屏由 Microchip mXT1664T3 触摸控制器供电，支持多达 10 个同步触摸点。 maXTouch系列凭借其稳定的触摸性能和跨各种操作系统的丰富集成经验，广泛应用于工业和专业应用。

工业工作温度范围

该显示器支持 -20°C至+70°C的运行温度 和 -30°C至+80°C的存储温度，使其适合部署在非气候控制环境中的设备。

长寿命 LED 背光系统

TFT 模块的 LED 典型使用寿命额定为 50,000 小时，支持需要延长运行周期和缩短维护间隔的应用。

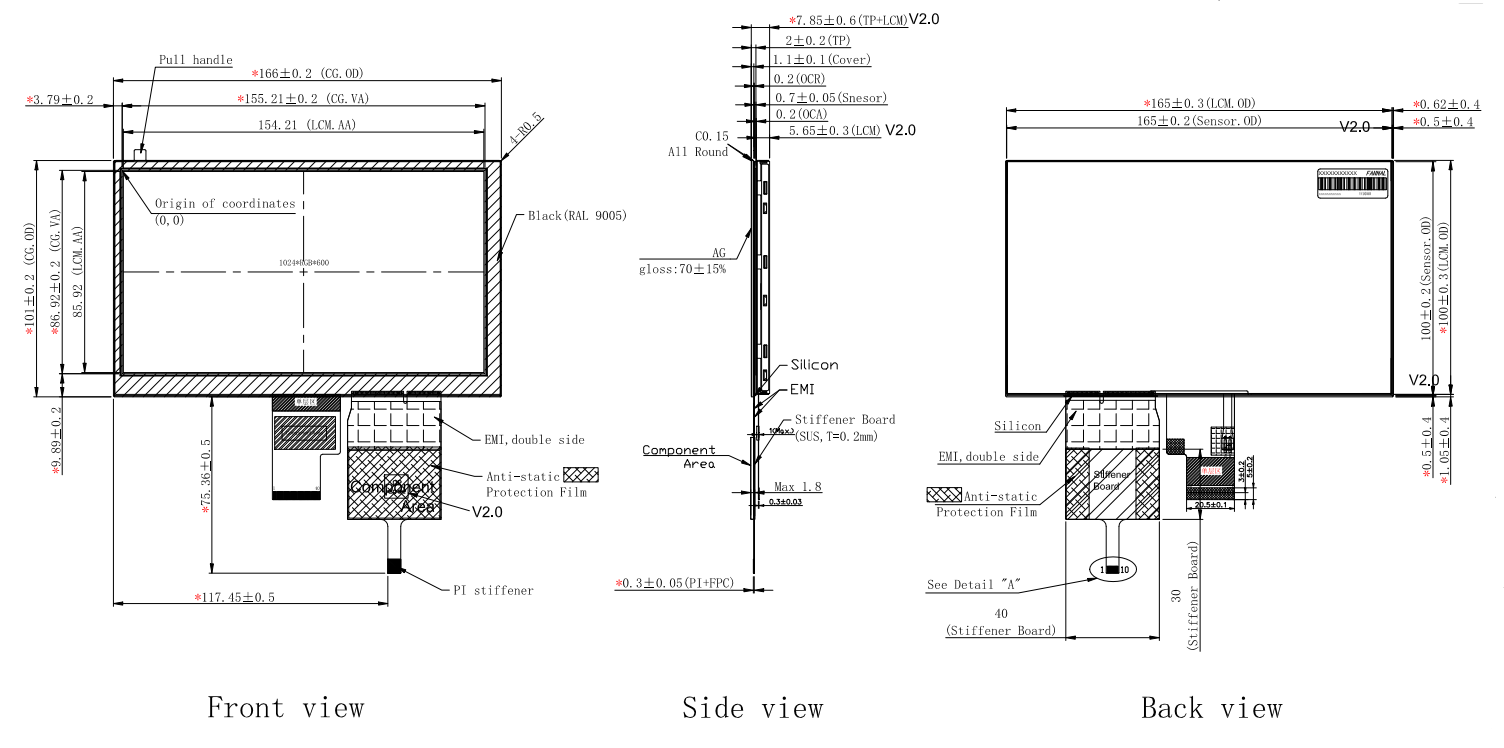

绘画

规格

财产	要求
结构	格+格
粘接类型	全层压
触摸IC	MXT1664T3
不。触感	10
盖玻片厚度	1.1mm(钠石灰)+AG
ITO玻璃厚度	0.7毫米
表面硬度	≥7H
透光率	85% 最低
工作温度	-20~70℃
储存温度	-30~80℃
TP+LCM 亮度（最小）	760 cd/平方米
TP+LCM 亮度（典型值）	930 cd/平方米

申请

电动汽车充电站

高亮度和光学粘合有助于在不同的日光条件下保持屏幕可视性，而投射电容式触摸则支持直观的用户交互。

户外工业人机界面系统

适用于安装在室外机柜、工厂场地或半暴露环境中对显示可读性很重要的工业控制设备。

农业设备

可集成到拖拉机显示器、农业自动化系统和暴露于不断变化的环境照明条件下的操作员界面中。

海洋和运输系统

适用于反射和变化的光线条件可能影响可用性的机载监控系统和控制面板。

便携式诊断和服务设备

对于需要在明亮环境中结合触摸功能和增强可视性的现场仪器和便携式设备非常有用。

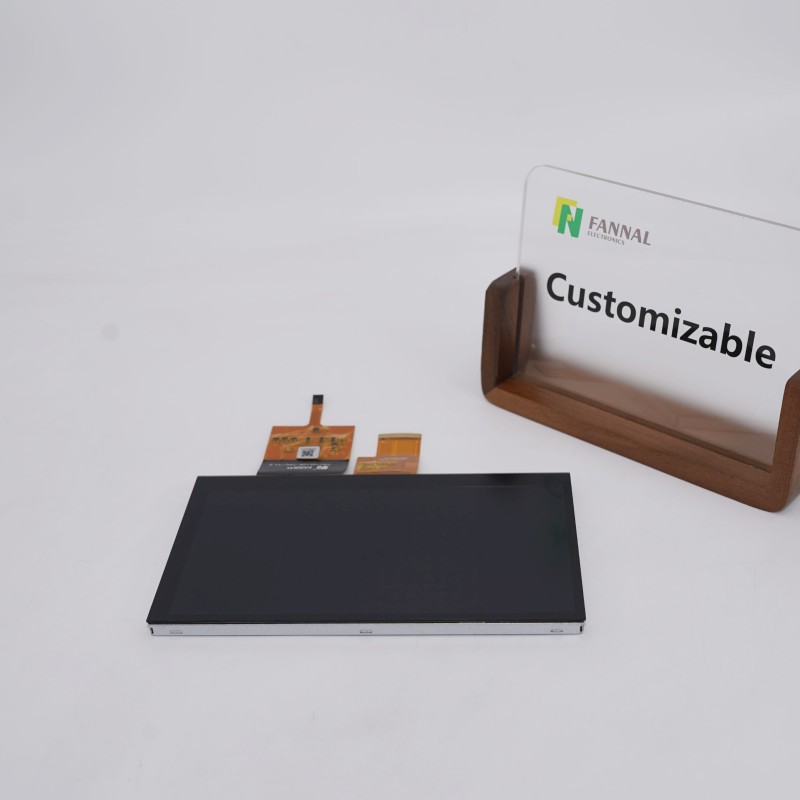

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

为什么TPM的亮度比TFT面板的亮度低？

触摸集成之前， TFT 面板的典型亮度为 1200 尼特。添加防护玻璃、防眩光涂层、触摸传感器和光学粘合材料后，会出现一些光传输损失。 TPM 亮度规格代表完整触摸显示屏组件的实际性能。

930 尼特对于是否足够阳光下可读的应用?

在许多户外和明亮的工业环境中，是的。然而，可读性不仅取决于亮度，还取决于光学粘合、表面处理、视角、外壳设计和环境照明条件。要求极高的户外应用可能需要更高的亮度水平。

为什么选择光学贴合而不是空气贴合？

光学粘合有助于减少内部反射、提高感知对比度并最大限度地减少触摸面板和显示屏之间出现的凝结现象。这些优点在明亮的环境中尤其有价值。

如果显示器已经是高亮度了，防眩光处理有什么作用呢？

仅靠更高的亮度并不能消除反射。防眩光处理有助于散射外部光源的反射光，从而提高实际操作条件下的观看舒适度和可读性。

10 点触摸屏何时适用于工业设备？

许多工业应用仅使用单点触摸操作。然而，多点触控功能为基于手势的界面、未来的软件更新以及可能需要更高级用户交互的应用程序提供了灵活性。
