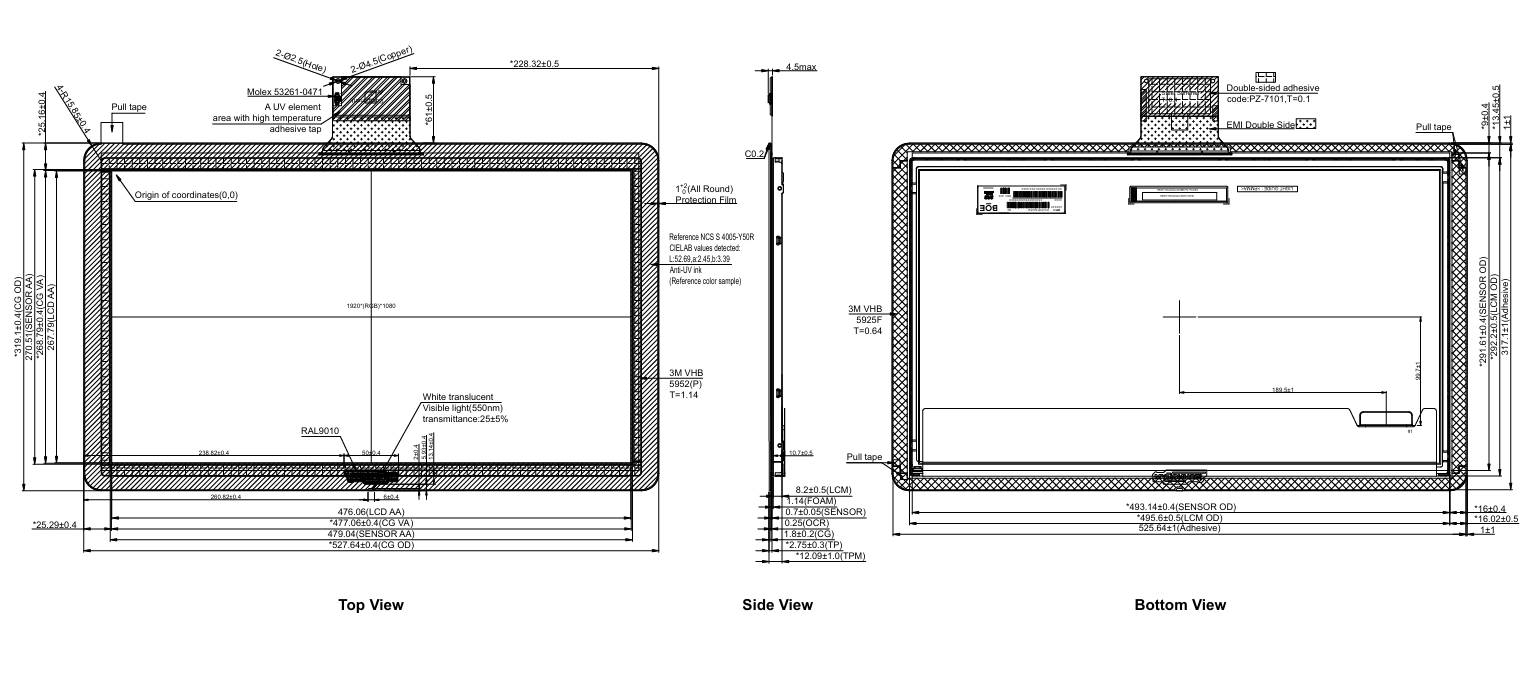

绘画
|
规格

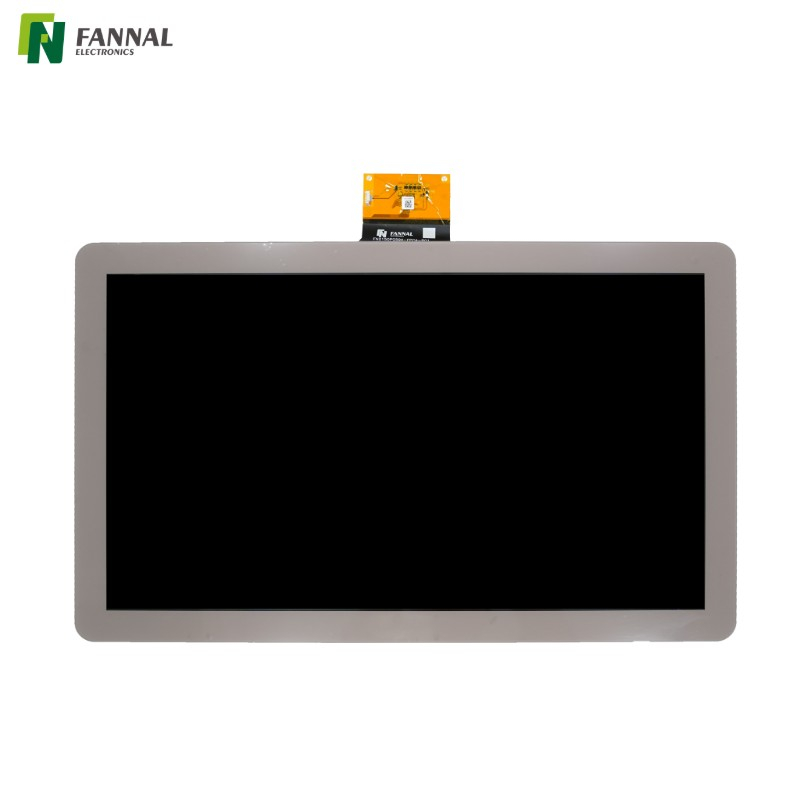

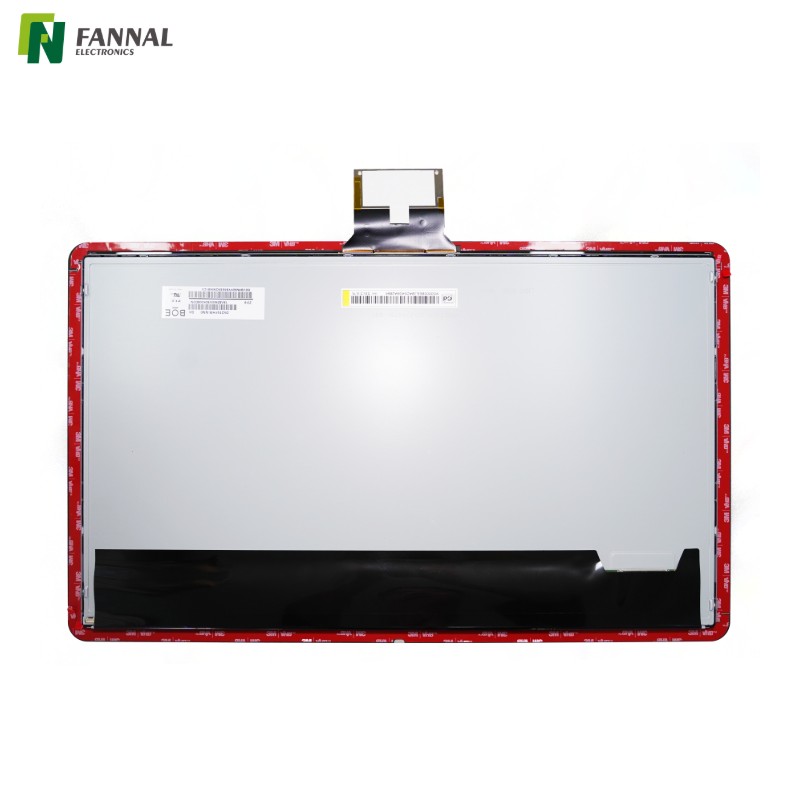

尺寸（英寸）： | 21.5 |
模块： | FN2150P059A |
TFT LCD | |
解决： | |
亮度（cd/m²）： | 420Typ 400分钟 |
显示接口： | LVD |
面板类型： | IPS |
触摸面板 | |
触摸类型： | 电容触摸 |
TP VA（MM）： |
477.06x268.79 |
覆盖OD（mm）： | 527.64x319.1x2.75 |

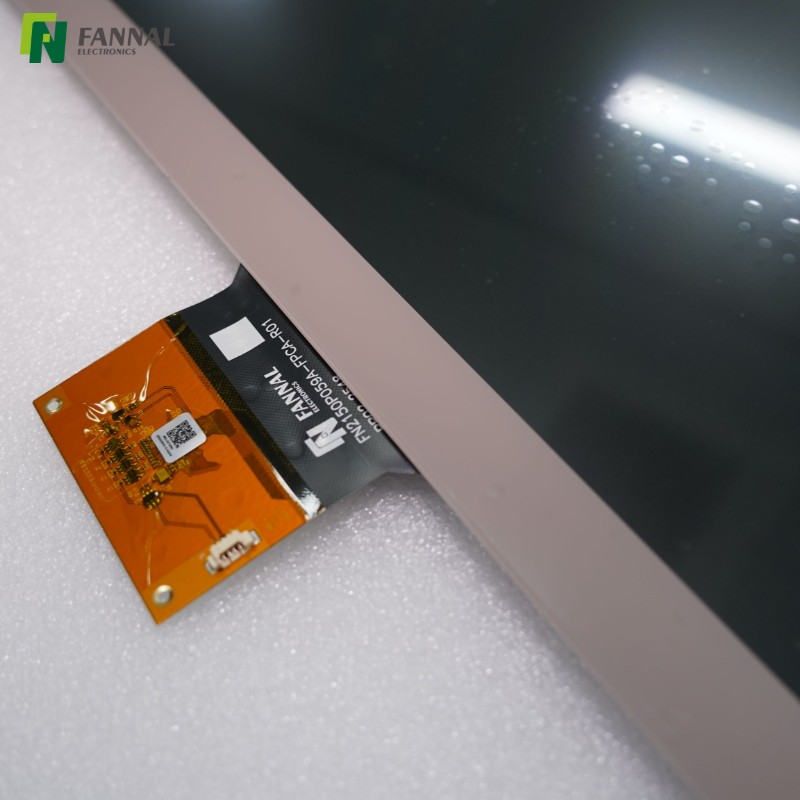

TP接口： | USB |
|
申请
智能健身房和健身器材（跑步机、训练控制台、健身站）
室内互动亭
工业HMI终端
访问控制和自助服务系统
用于商业设备的嵌入式控制面板
|
案例研究：智能健身设备触控显示解决方案
客户背景
一家健身器材制造商开发新一代 智能跑步机和室内骑行系统， 需要 21.5 英寸全高清触摸显示模块 作为主用户界面。该显示屏需要支持交互式锻炼程序、媒体播放和实时训练数据。
技术挑战
健身房环境对触摸显示屏提出了多项挑战：
锻炼期间 频繁的触摸互动
屏幕表面的 汗水和湿气
商业健身房长时间连续运行
与客户的 嵌入式控制系统和UI软件集成
客户还需要 大而清晰的显示屏和稳定的触摸响应， 以改善锻炼时的用户体验。
FANNAL解决方案
FANNAL开发了一款 21.5英寸全高清电容式触摸显示模块， 具有IPS LCD和LVDS接口，为健身应用提供清晰的视觉效果和宽视角。
解决方案包括：
21.5 英寸 1920×1080 IPS 显示屏 ，提供高清锻炼界面和视频内容
投射电容式多点触控面板 ，带 USB 接口，交互流畅
定制盖玻片和机械对准 以适应设备设计
系统集成和触摸调整 的工程支持
结果
定制的触摸显示模块使客户能够创建 直观且响应灵敏的训练界面，使用户能够轻松选择程序、跟踪表现数据并与健身应用程序交互。
该解决方案现已部署在 商业健身器材中，提高用户参与度并增强整体锻炼体验。
|
关于FANNAL
凭借 内部工程和制造能力，FANNAL提供从 触摸传感器设计到显示器集成和光学粘合的定制解决方案，帮助客户加快产品开发并确保长期可靠性。
FANNAL 得到了 SECO的财务支持，SECO 是欧洲嵌入式计算和电子设备领域的领导者。公司通过 ISO 9001、ISO 14001、ISO 45001、ISO 13485和IATF 16949认证，我们的产品符合 RoHS和REACH标准.
 | 经验丰富： 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。 |
| 一站式解决方案： 触摸屏、显示屏和光学贴合的 完整内部流程 |
| 全球服务： 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持. |
| 强大的背景： 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。 |
| 可靠的供应： 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。 |
| 质量保证： ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证；符合 REACH 和 RoHS 标准。 |
|
证书
FANNAL提供 完整的触控显示模块定制服务，涵盖液晶面板选择、触摸传感器设计、光学粘合集成和系统级工程支持。
我们的内部工程和制造团队支持从 原型开发到批量生产的项目，帮助客户将可靠的触摸显示屏集成到工业设备、医疗设备和嵌入式系统中。
我们支持根据不同的项目需求灵活选择液晶面板。
尺寸范围： 1.77' – 15.6'
面板合作伙伴： 京东方、群创、JDI、瀚宇彩晶、CTC、TCL、天马
显示屏类型： IPS/TN/LTPS
工作温度选项
工业级： –20°C ~ 70°C
汽车级： –30°C ~ 85°C
工程支持包括 面板选择、显示接口匹配和模块集成.
FANNAL提供接口定制，确保与不同嵌入式平台的兼容性。
支持的显示接口包括：
spi
单片机
RGB
mipi
LVD
EDP
我们的工程师优化 信号路由、EMI 屏蔽和接口稳定性， 以实现可靠运行。
背光系统可以根据亮度和应用要求进行定制。
模块材料： 金属/塑料/混合结构
高亮度选项： 高达 30,000 cd/m²
典型使用寿命： 长达 50,000 小时
这可在 工业设备、户外设备和高亮度环境中实现可靠的性能.
FANNAL 设计了 适合不同环境的 投射电容式触摸传感器。
结构选项： G+G、G+F+F
多点触控支持
防水触感
手套触摸
被动式手写笔支持
手势和手掌误触
工作温度选项：
工业： –20°C ~ +70°C
汽车： –30°C ~ +85°C
通过优化触摸性能 内部固件调整和信号校准.
支持的控制器合作伙伴包括：
EETI、ILITEK、GOODiX、FocalTech、Cypress 和 Microchip（FANNAL 设计合作伙伴）.
工程能力包括：
触摸信号优化
抗干扰设计
EMI/EMC工程
长期触摸稳定性
FANNAL提供多种光学粘合技术来提高显示性能和耐用性。
粘接类型 | 尺寸范围 | 优点 |
|---|---|---|
OCA粘合 | 高达 15.6" | 大批量生产的自动化生产 |
LOCA / OCR 粘合 | 最大 32" | 高光学清晰度和耐用性 |
硅胶粘接 | 最大 32" | 坚固耐用的工业应用的理想选择 |
光学粘合增强：
显示对比度
抗冲击性
长期可靠性
除了模块制造之外，FANNAL还支持 系统级集成 ，以帮助客户加速产品开发。
工程服务包括：
触控显示模组设计
机械结构对准
FPC及连接器定制
EMI/EMC 优化
工业可靠性验证
这种集成方法允许客户部署 为工业和嵌入式应用 完全定制的触摸显示解决方案。
