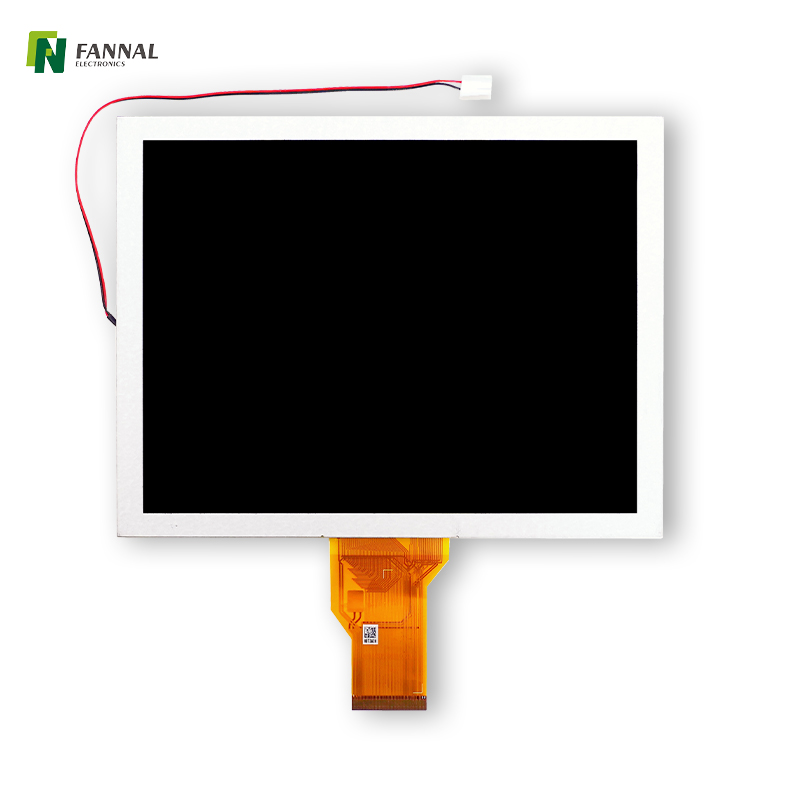

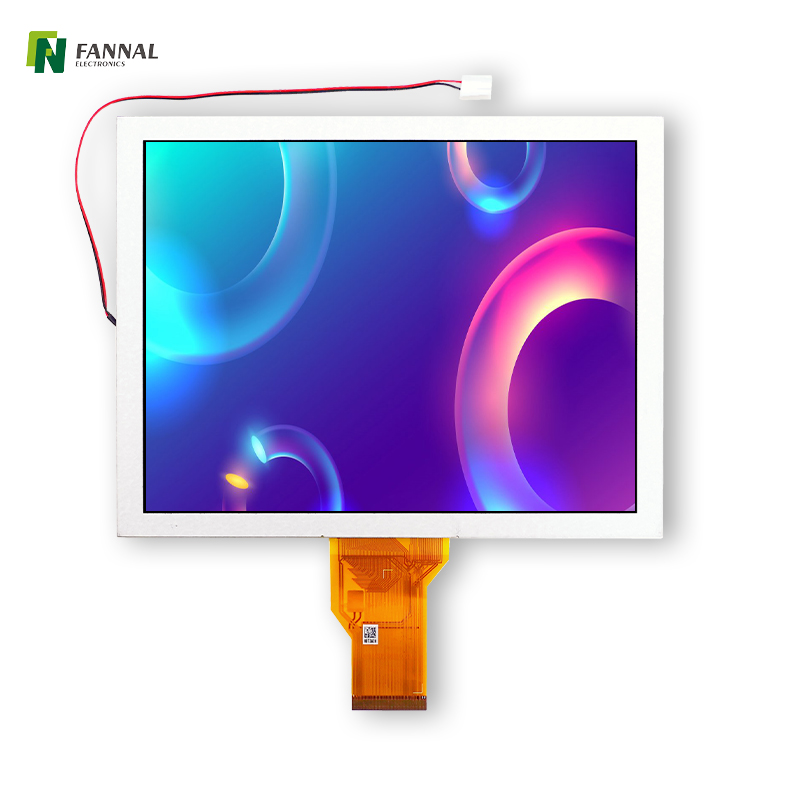

8.0英寸TFT显示屏800×600 SVGA液晶屏

一般规格

LCD尺寸（英寸）：	8.0（对角线）
解决：	800（h）×600（v）
像素音高：	0.2025（h）x 0.2025（v）
活动区域（MM）：	162.0（h）×121.5（v）

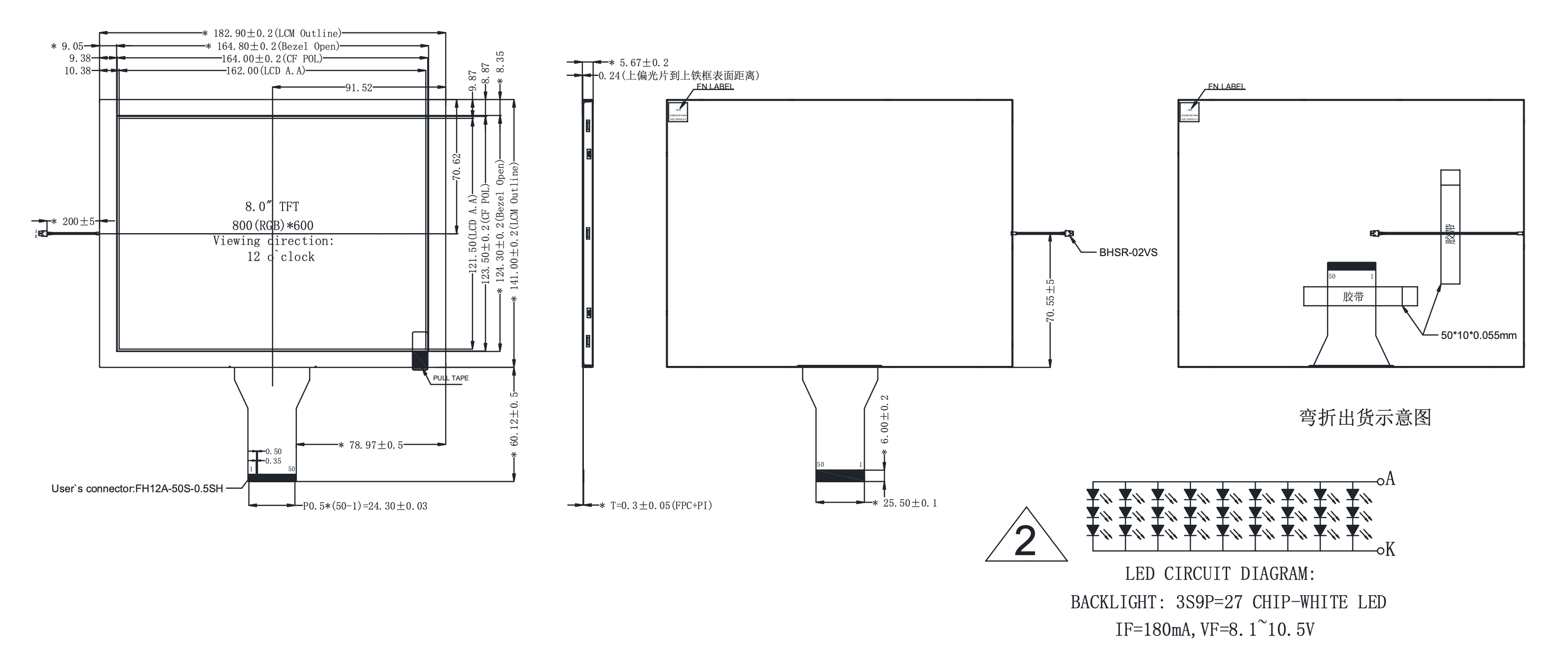

模块大小（mm）：	182.9（w）×141.0（h）×5.67（d）
显示模式（mm）：	IPS，NB
界面：	RGB
查看方向：	全部

界面

不。	象征	I/O。	描述
1-4	NC	-	没有连接
5	GND	P	地面
6	VCOM	P	通用电压
7	VDD	-	数字电路电源
8	模式	I	DE/同步模式选择
9	de	I	数据输入启用
10	vs	P	垂直同步输入
11	HS	I	水平同步输入
12-19	B7-B0	I	蓝色数据
20-27	G7-G0	P	绿色数据
28-35	R7-R0	I	红色数据
36	GND	I	地面
37	DCLK	P	样品时钟
38	GND	I	地面
39	l/r	I	右/左选择
40	u/d	P	上/下选择
41	VGH	I	电压上的门
42	VGL	I	卸下电压
43	avdd	P	模拟电路的电源
44	重置	I	全球重置销。
45	NC	I	没有连接
46	VCOM	P	通用电压
47	Dithb	-	抖动功能
48	GND	-	地面
49	NC	P	没有连接
50	NC	-	没有连接

电气特性

嵌入式系统和 SBC 项目

适用于嵌入式控制器、单板计算机和需要紧凑型 SVGA 显示器进行系统接口和数据可视化的定制系统。

工业控制面板

用于工业设备、自动化系统和机械面板，其中清晰、结构化的视觉信息至关重要。

便携式仪器和测量设备

适用于需要可靠的中型显示屏的便携式测试仪器、诊断工具和监控设备。

信息亭和自助服务终端

可集成到需要稳定且可读的 LCD 显示屏的信息亭、终端和用户操作设备中。

智能设备和控制接口

适用于依赖非触摸式 LCD 显示屏显示状态和菜单的智能设备和控制界面。

汽车	支付系统	运输	电动自行车
户外的	工业面板	医疗设备	工程厂
售货机	案例研究	一家自动化设备制造商正在	FANNAL提供了

案例研究

应用示例： 工业HMI控制面板

为工厂机器开发该界面需要为机器操作员清晰地显示设备状态、参数设置和报警信息。 紧凑型 HMI 控制面板。 ~!phoenix_varTXT20!~

在开发过程中，客户需要一款能够保持 稳定的 UI 布局、提供 宽视角并轻松与嵌入式控制板集成的显示器。

带有RGB接口的8.0英寸800×600 IPS TFT显示屏 ，允许直接集成，同时确保不同操作员位置的清晰可视性。~!phoenix_varTXT22!~

该显示器已成功集成到控制系统中，现已应用于客户的 工业自动化设备中，为日常机器操作提供可靠的性能。

为了支持工业、医疗和嵌入式系统的不同集成要求， FANNAL为显示、触摸和光学粘合提供灵活的定制服务。

1. 自定义显示选项

液晶面板

尺寸范围： 1.77' – 15.6'

• 面板合作伙伴： 京东方、群创、JDI、瀚宇彩晶、CTC、TCL、天马

• 面板技术： IPS/TN/LTPS

• 工作温度选项

• 工业： –20°C ~ 70°C

• 汽车： –30°C ~ 85°C

界面设计

• 定制 FPC 形状、长度和引脚定义

• 接口支持： SPI/MCU/RGB/MIPI/LVDS/eDP

• 针对不同主机平台的可选信号转换

• EMI屏蔽和电路优化 ，确保信号稳定传输

背光系统

• 结构材料： 金属/塑料/金属塑料混合

• 亮度选项： 标准亮度到超高亮度

• 最大亮度： 高达3000 cd/m² （阳光下可读）

• 背光寿命： 长达 50,000 小时

驱动板

• 接口选项： RGB / VGA / HDMI / LVDS / DVI / Type-C

• 兼容 定制TFT LCD模块

• 优化设计， 图像传输稳定，长期可靠

2. 自定义触摸屏选项

触摸传感器

• 可用尺寸： 最大 65 英寸

• 传感器结构： G+G / G+F+F

• 专为而设计 工业和汽车环境

支持的触摸功能：

• 多点触控

• 防水触感

• 手套触摸

• 无源手写笔

• 手势控制

• 防手掌误触

工作温度选项：

• 工业： –20°C ~ 70°C

• 汽车： –30°C ~ 85°C

触摸控制器（IC）

• 支持的IC合作伙伴： EETI、ILITEK、Goodix、FocalTech、Cypress、Microchip

• FANNAL内部固件调整和触摸优化

• 优秀的 抗干扰能力

• 专为而设计 长期工业稳定性

• 针对 EMI/RFI 合规性的 EMC 工程支持

盖板镜片

材质选择：

• 玻璃： 0.55 – 10.0 毫米

• 聚甲基丙烯酸甲酯： 0.5 – 3.0 毫米

• PC： 0.1 – 1.0 毫米

定制封面设计：

• CNC加工

• 热弯

• 2.5D/3D盖板玻璃

• 陶瓷印刷

• PMMA一体化结构

可用的表面处理：

• AG / AR / AF（3A光学处理）

• 抗菌涂层

• 防爆加固

3. 光学贴合选项

FANNAL提供多种光学粘合技术，以提高 显示屏的可读性、耐用性和环境可靠性.

光学贴合有助于：

• 提高 阳光下的可读性

• 减少 内反射

• 增加 抗冲击能力

• 增强 长期可靠性
