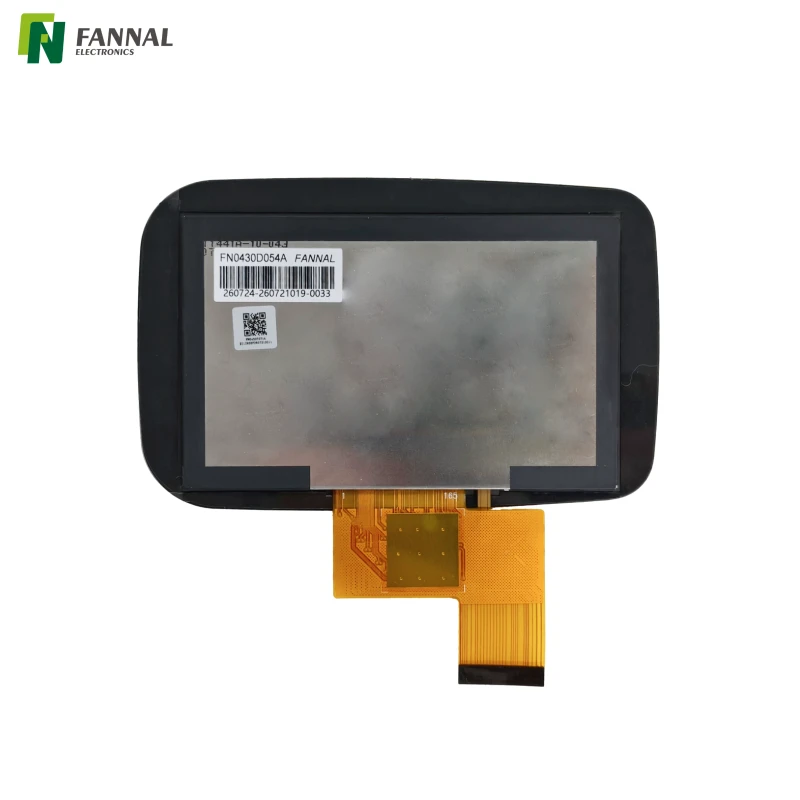

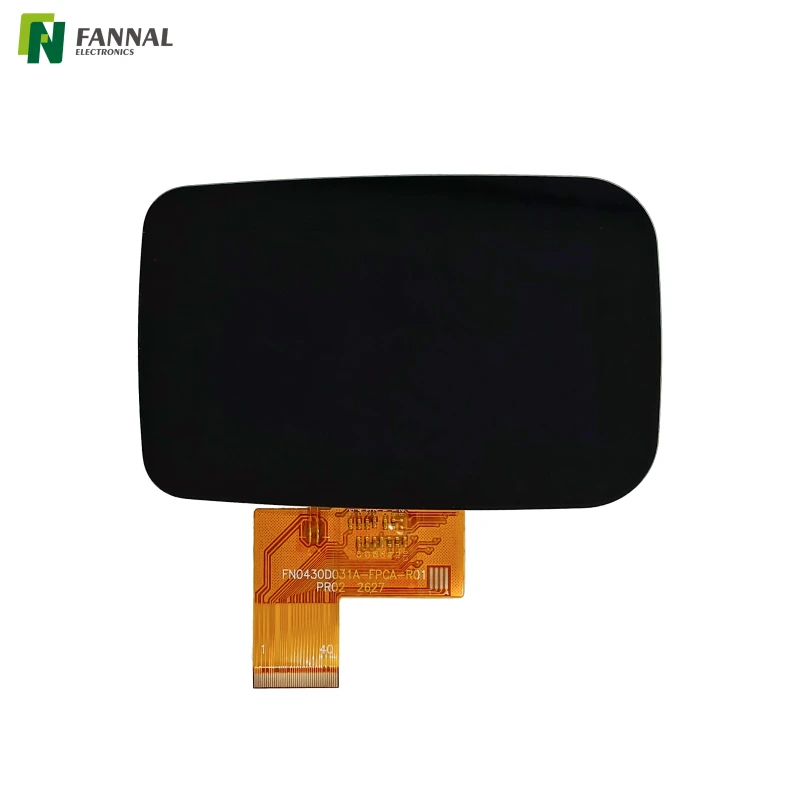

4.3英寸800×480光学贴合显示屏| 760 尼特，LVDS

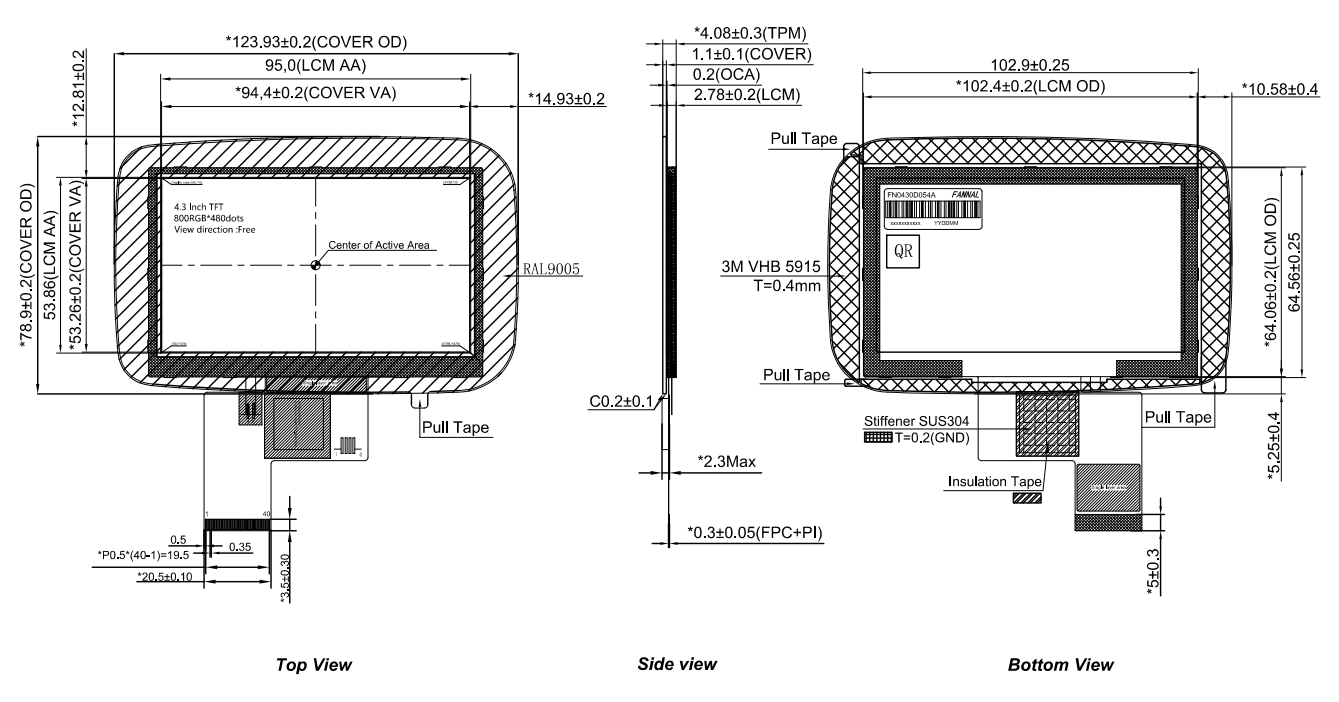

绘画

规格

申请

• 工业设备和 HMI： 紧凑的控制界面和设备状态显示。

• 嵌入式系统： 用于紧凑型电子设备和控制单元的集成显示器。

• 仪器仪表： 需要定制前面板的测量、监控和数据显示设备。

• 车辆和移动设备： 集成到仪表板、控制面板和其他紧凑型车辆电子设备中的显示器。

• 室外邻近设备： 当 760 cd/m² 亮度适合特定安装时，适用于暴露于相对明亮环境光的应用。

• 定制控制面板： 需要具有不同角半径的非标准盖板玻璃形状的应用。

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

1.盖板玻璃的四个角半径可以定制吗？
是的。盖板玻璃的四个角可以设计成不同的角半径，以匹配非标准外壳开口和前面板几何形状。具体半径尺寸应从机械图纸上确认。

2. OCA光学贴合对该显示器有什么好处？
OCA 光学粘合减少了 TFT 显示屏和盖板玻璃之间的气隙，有助于减少内反射并提高光学集成度。它还为具有特定机械和光学要求的应用提供了更加集成的显示结构。

3. 这是触摸屏吗？
否。此配置是带有保护玻璃罩的显示器，不包括触摸传感器或触摸控制器。如果需要触摸功能，可以考虑定制触摸解决方案。

4. 760 cd/m² 足够户外使用吗？
760 cd/m² 的典型亮度可在明亮的环境光条件下提供更高的可视性，但不应自动将其视为室外直射阳光下的日光可读。实际适用性取决于视角、阳光照射、外壳设计以及应用的光学要求。

5.这款4.3寸显示器采用什么显示接口？
TFT采用 LVDS接口 ，TFT电源为3.3V。在集成过程中应检查主机系统的 LVDS 兼容性。

6. FANNAL 可以针对特定外壳定制此显示吗？
是的。可以根据应用的机械和电气要求评估显示器尺寸、盖板玻璃几何形状、角半径、光学粘合、亮度、界面和其他参数。
