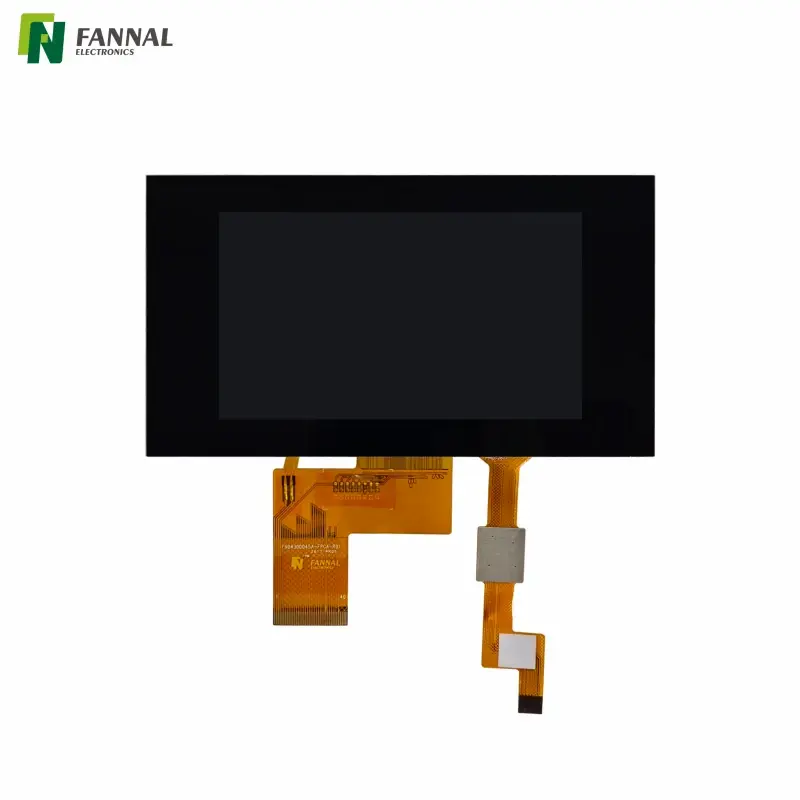

4.3英寸光学贴合触摸显示屏| 630 尼特，OCA

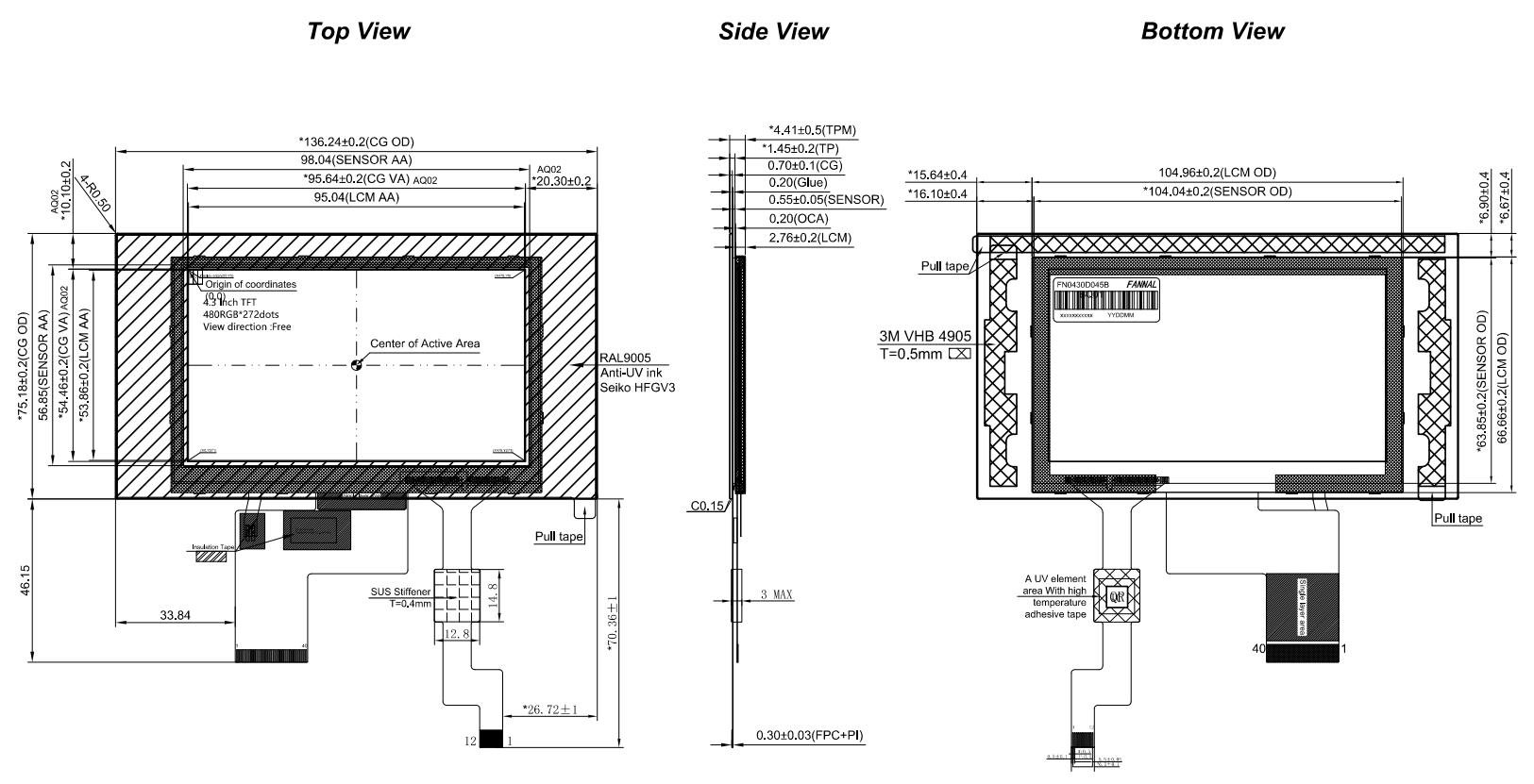

绘画

规格

申请

• 工业控制设备 - 紧凑型 HMI 和机器接口

• 嵌入式系统 ——定制设备中的集成显示和触摸界面

• 车辆和移动设备 ——紧凑型控制和信息显示

• 仪器仪表 ——测量和监控接口

• 控制终端 ——首选光学粘合的触摸界面

• 具有前面板可视性要求的设备 - 减少显示屏与覆盖物气隙可能有益的应用

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

1. 4.3英寸显示屏上光学贴合的主要优点是什么？

OCA 光学贴合工艺消除了显示层和触摸层之间的传统气隙。这可以减少内部反射并提高视觉集成度，特别是在显示可读性受到反射环境光影响的环境中。

2. 该型号与空气粘合 4.3 英寸触摸显示屏有何不同？

主要区别在于粘合结构。该模型使用 OCA 光学粘合，而空气粘合模型则使用带有气隙的机械粘合层。光学粘合可以提供更好的光学性能，而空气粘合可以提供更简单且对成本更敏感的集成方法。

3. 630 cd/m²亮度适合户外应用吗？

630 cd/m² 的典型亮度比许多标准室内模块提供更高的亮度，并且 OCA 粘合有助于减少反射。然而，仅 630 cd/m² 并不能保证阳光直射下的可读性。对于强烈的室外阳光，FANNAL 可以评估更高亮度的显示选项和额外的光学处理。

4. 该模块使用什么显示和触摸接口？

TFT显示屏采用 RGB 24bit接口，而电容式触摸功能则采用 IIC 。主机系统应为这两种功能提供兼容的接口和电源。

5. G+G触摸结构是什么意思？

G+G是指玻璃盖板镜头与玻璃触摸传感器相结合。这种结构提供了刚性的触摸表面，并且该模块还使用表面硬度≥7H的化学强化盖玻璃。

6. 显示器支持什么温度范围？

指定工作温度为 -20°C至+70°C ，存储温度范围为 -30°C至+80°C 。设备集成过程中还应考虑系统级热条件。
