Why use a custom cover glass instead of a standard touch panel?

Custom cover glass allows the touch assembly to match enclosure designs, branding requirements, functional controls, and front-panel layouts that cannot be achieved using standard touch panels.

What are the advantages of the AUO G190EG01 panel?

The AUO G190EG01 offers 1280×1024 SXGA resolution, high contrast ratio, stable image quality, and long-term availability for professional equipment.

Can the cover glass shape be customized?

Yes. Cover glass geometry, cutouts, printing, thickness, strengthening methods, and surface treatments can be customized according to project requirements.

Is this display suitable for harsh industrial environments?

The touchscreen assembly supports wider environmental specifications, but the overall operating temperature range of the TPM is determined by the TFT panel, which is rated for 0°C to +50°C operation.

Why are cutouts integrated into the cover glass?

Cutouts enable the integration of physical buttons, indicators, sensors, cameras, key switches, or other functional components directly into the front panel.

19 英寸 SXGA 触摸显示屏，带定制 PCAP 和盖玻璃

19 英寸 SXGA 触摸显示屏，采用定制盖板玻璃设计

型号：
FN1900P014AQ01
产品品牌：
FANNAL
尺寸（英寸）：
19
显示AA(mm)：
376.32（高）* 301.06（伏）
操作温度（℃）：
0〜50
存储温度（℃）：
-20〜60
触摸接口：
USB
对比度：
1000：1
结构：
格+格
亮度（CD/m²）：
350

数量：
状态：





询问添加到篮子里

产品描述

规格

申请

定制

常问问题

这款 19 英寸触摸显示屏将 AUO G190EG01 SXGA TFT 面板与定制投射电容式触摸屏和专门设计的盖板玻璃相结合。它具有功能性切口、装饰性印刷、徽标集成和 10 点触摸支持，专为需要定制前面板集成而不是标准现成显示解决方案的 OEM 设备而设计。

特征

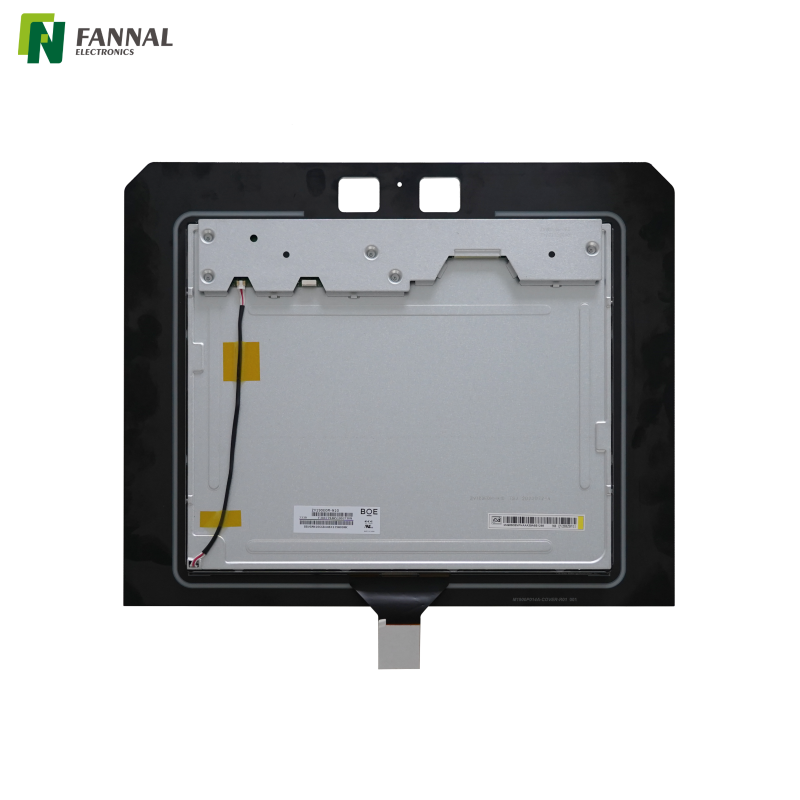

基于AUO G190EG01 TFT面板

该显示器采用友达G190EG01 TFT面板，提供1280×1024 SXGA分辨率、1000:1对比度，为工业和专业设备提供稳定的长期供货支持。

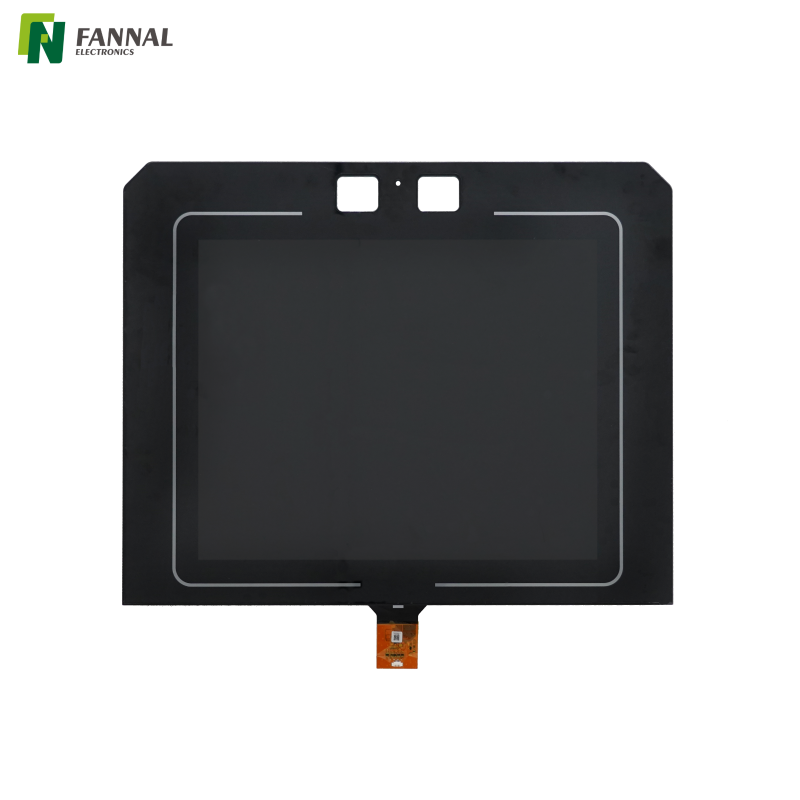

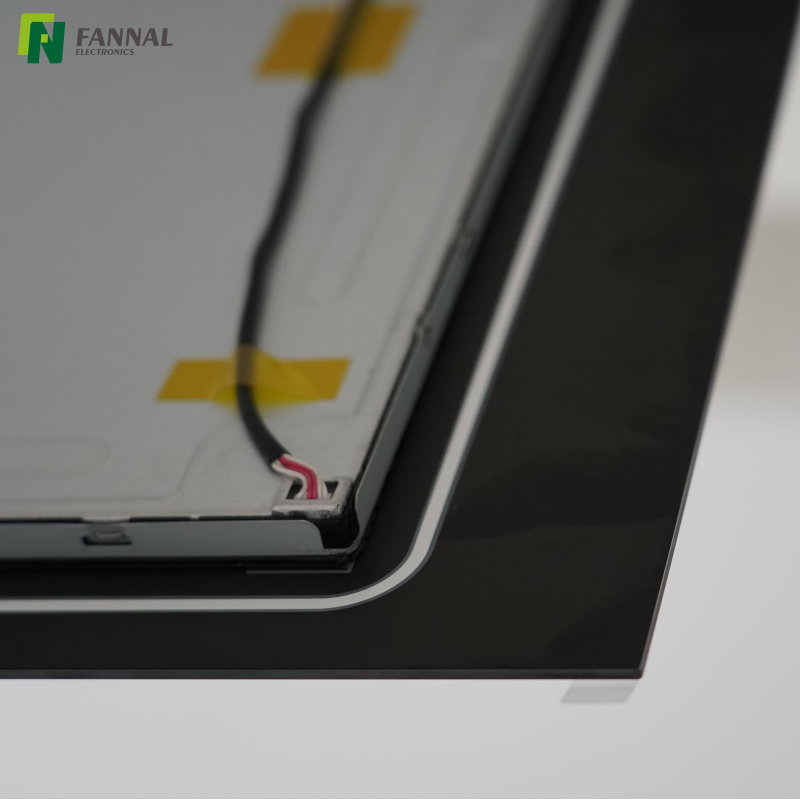

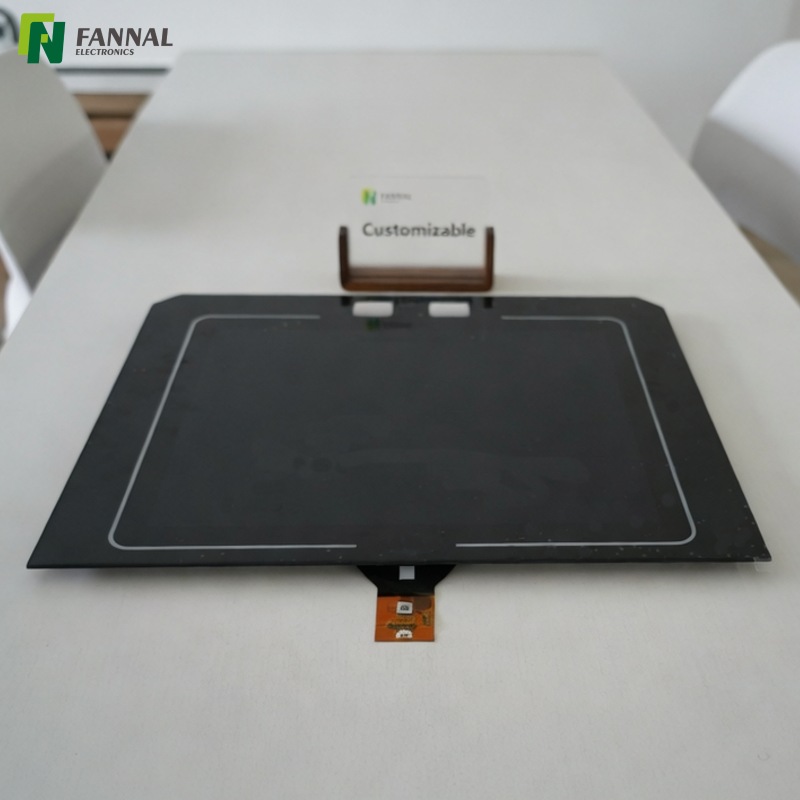

具有异形几何形状的定制盖板玻璃

与标准矩形触摸显示屏不同，盖板玻璃采用通过边角修改创建的定制六面设计。这使得显示器能够更好地匹配产品外壳和工业设计要求。

集成功能切口

盖板玻璃包括多个功能开口，包括矩形和圆形切口，可与物理按钮、指示器、摄像头、传感器、按键开关或其他前面板组件集成。

定制丝印和徽标集成

装饰性边框图形和徽标印刷可以直接融入盖板玻璃设计中，有助于打造一致的产品外观，而无需额外的前面板覆盖层。

10 点投射电容式触摸

触摸屏采用 Microchip maXTouch mXT2952TD 控制器，支持多达 10 个同步触摸点，适用于现代图形用户界面。

化学强化防护玻璃

2.8 毫米化学强化盖板为旨在延长使用寿命的设备提供了更高的耐用性和防刮擦性。

USB触摸接口

USB 通信简化了与工业 PC、嵌入式计算机和支持标准 HID 触摸协议的操作系统的集成。

规格

TFT面板

物品	规格	单位/备注
屏幕对角线	482.6（19.0"）	毫米
活动区域	376.32（水平） × 301.06（垂直）	毫米
像素水平 × 垂直	1280（ × 3） × 1024	-
像素间距	0.294（每一个三元组） × 0.294	毫米
像素排列	RGB 竖条纹	-
显示模式	常白	-
白色亮度	350（中心，典型）@ 50mA	cd/m^2
对比度	1000 : 1（典型值）	-
光学响应时间	5 毫秒（典型值，开/关）	毫秒
标称输入电压 VDD	+5.0V	伏特
功耗	15.1W（PDD=5.5W@LED=50mA）	瓦
重量	1670（典型值）	克
物理尺寸（高 × 深 × 深）	396（高） × 324（垂直） × 17.8（深）（典型）	毫米
电气接口	双通道LVDS	-
表面处理	防眩光处理（3H）	-
支持颜色	16.7M 颜色（RGB 6 位数据 + HiFRC 数据）	-
工作温度	0 至 +50	℃
储存温度（非工作时）	-20 至 +60	℃
RoHS 合规性	RoHS 合规性	-

触摸屏

物品	规格
结构	格+格
覆盖层厚度	2.8
传感器厚度	0.7
触摸界面	USB
触摸控制器	mXT2952TD
触摸电源	5.0V
不。触感	10
透光率	最低 82%
覆盖增强方法	化学强化
表面硬度	7 小时分钟
传感器通道	TX40*RX50
环境要求	RoHS-2.0、REACH
工作温度	-20〜+70
储存温度	-30〜+80
未标记的公差	±0.3/±1°

申请

医疗设备

适用于需要定制前面板布局和专业外观的诊断系统、实验室仪器和医疗保健设备。

工业人机界面系统

可以集成到机器界面和控制系统中，其中定制外壳设计优先于标准显示格式。

自助设备

适用于需要触摸操作与专用硬件控制相结合的信息亭、票务系统、注册终端和服务设备。

商业控制面板

适用于需要定制前面板架构的楼宇自动化系统、能源管理设备和专业控制台。

OEM 和定制设备

特别适合必须将显示、触摸、品牌、切口和机械集成组合到单个组件中的项目。

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

为什么使用定制盖板玻璃而不是标准触摸面板？

定制盖板玻璃使触摸组件能够匹配特定的外壳设计、按钮布局、传感器、指示器和品牌要求。在许多 OEM 项目中，机械集成与显示性能同样重要。

友达G190EG01面板有什么优点？

AUO G190EG01提供SXGA分辨率、高对比度、稳定的图像质量和长期可用性，使其适合需要延长产品生命周期的专业设备。

盖板玻璃设计可以进一步定制吗？

是的。盖板玻璃形状、边角几何形状、切口、印刷、厚度、表面处理和光学粘合选项通常可以根据项目要求进行定制。

该显示器适合恶劣的工业环境吗？

触摸屏组件支持更广泛的环境规范，但总体 TPM 工作温度由 TFT 面板决定，其额定工作温度为 0°C 至 +50°C。需要更宽温度范围的应用可能需要替代的 TFT 选项。

为什么将切口集成到盖玻璃中？

切口允许将物理控制、状态指示器、摄像头、传感器或安全组件直接集成到前面板中，而不需要额外的机械修改。
