应用案例研究

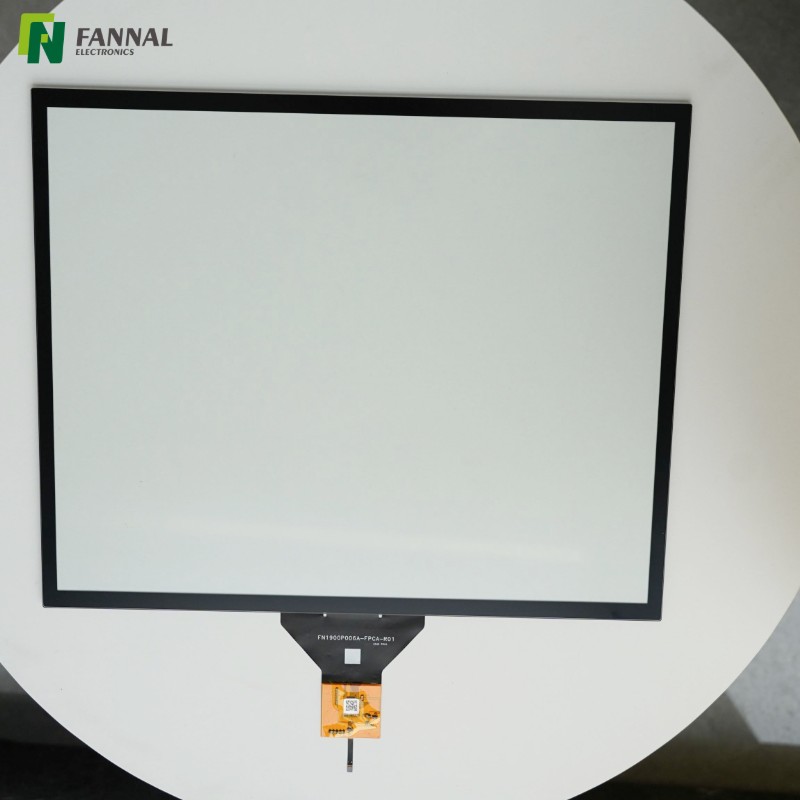

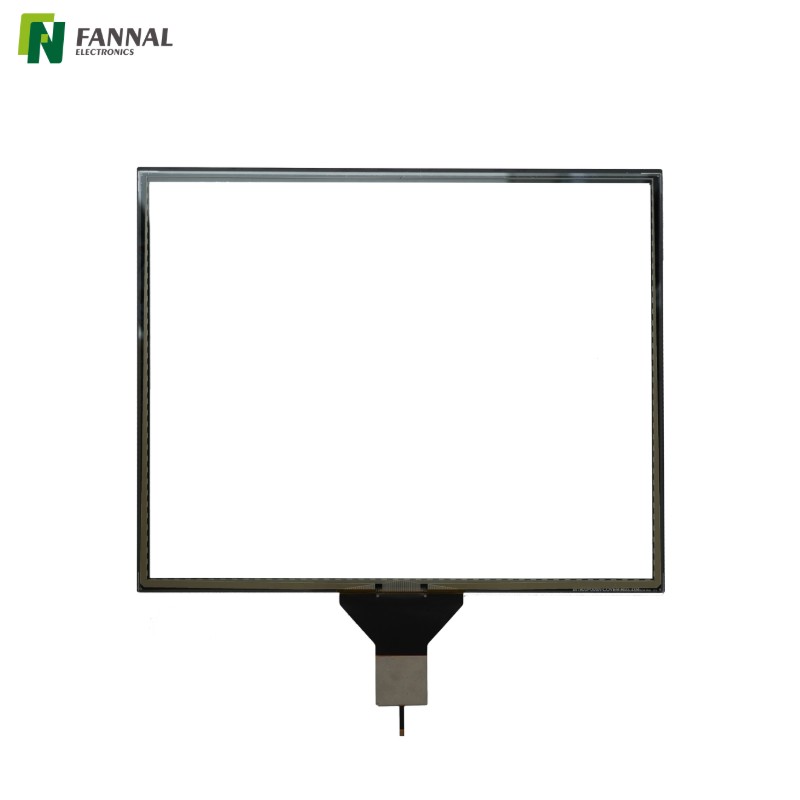

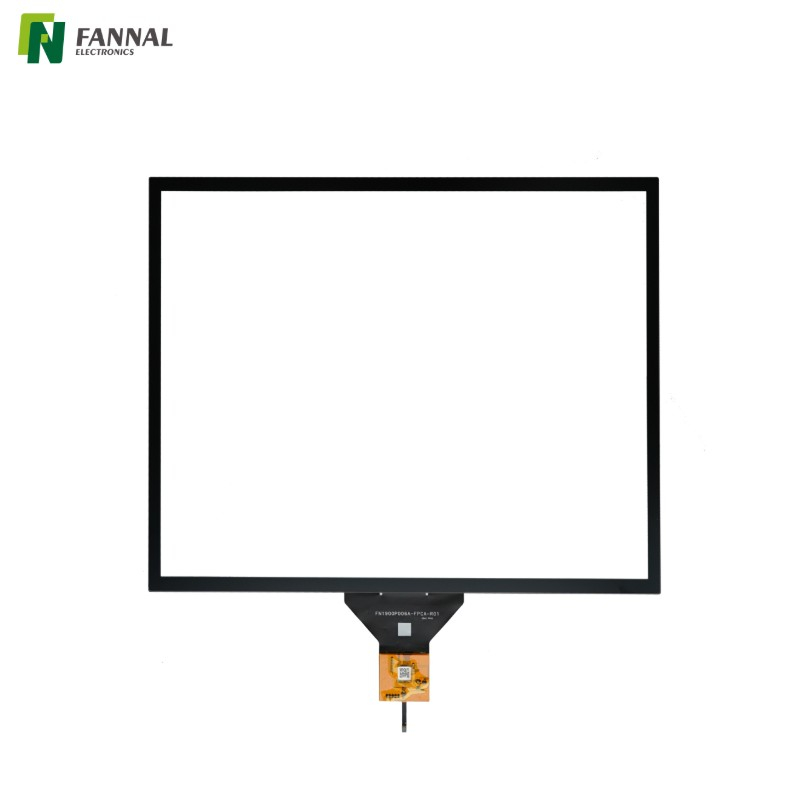

产品： FN1900P006A
类型： 工业电容触摸屏（无显示）
一家系统集成商正在开发 适用于工厂车间设备的 19 英寸工业 HMI 终端。
显示模块已经选定，但项目在触摸界面阶段陷入停滞。
他们面临的挑战不是“电容式触摸是否有效”，而是 长期可靠性和集成风险.
高眩光环境
该终端安装在头顶照明和反光金属表面附近，这使得标准透明玻璃难以阅读且操作员感到不舒服。
机械耐久性要求
HMI 的操作经常需要反复敲击和偶尔的冲击。消费级触摸屏未通过硬度和强度测试。
控制器兼容性和稳定性
主板仅支持 IIC接口，之前基于USB的触摸解决方案引入了驱动不稳定和EMI问题。
温度和湿度波动
系统需要在 非气候控制的工业空间（包括季节性温度变化和高湿度）中可靠运行。
经过AG 处理的化学强化盖板玻璃 显着减少反射，同时保持足够的光学透过率 (≥82%)。
这提高了工厂照明下的可视性，而无需更高的显示亮度或额外的光学薄膜。

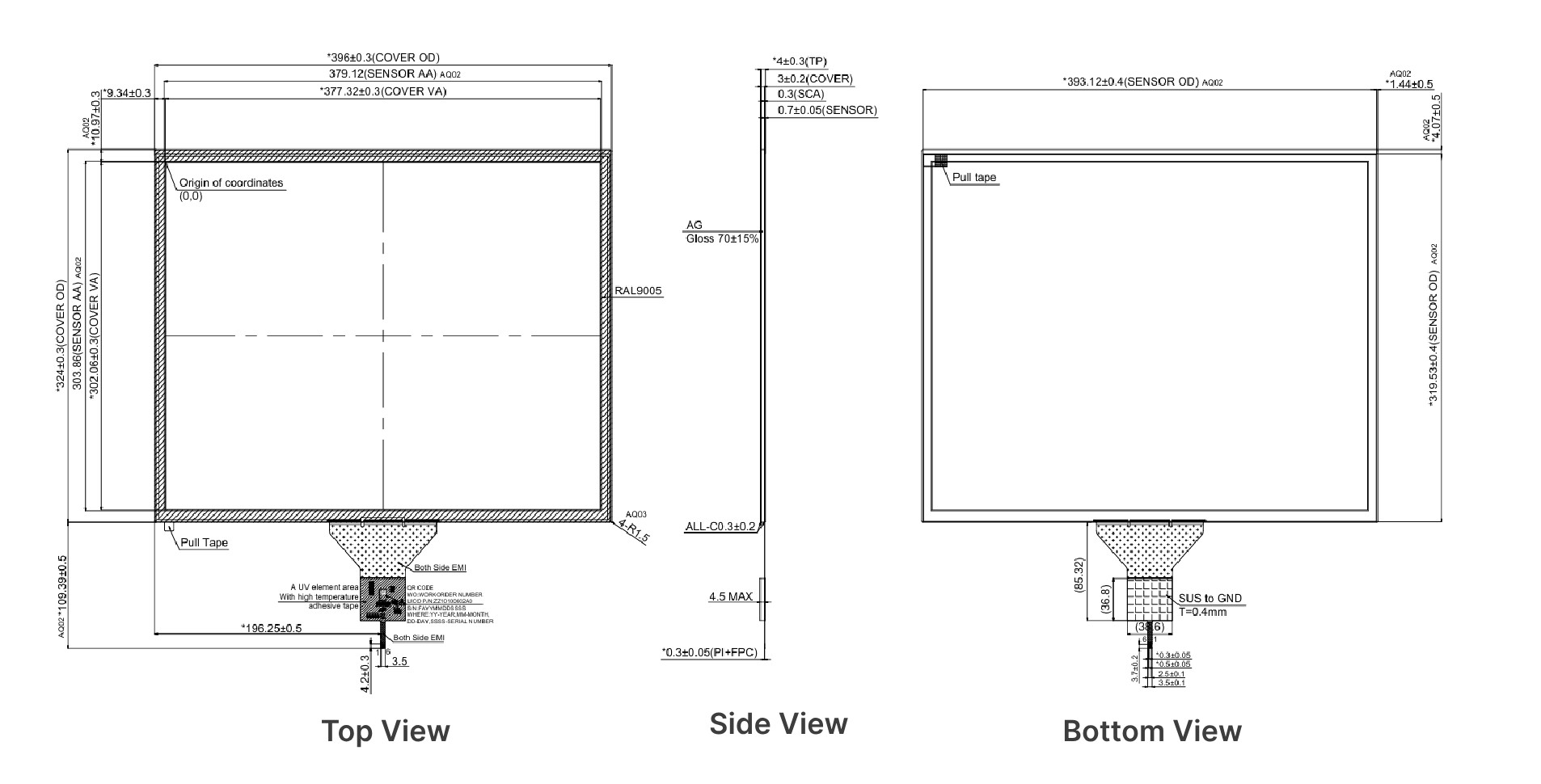

3.0毫米盖板玻璃 ，表面硬度≥7H
G+G结构 ，具有更好的抗冲击性和长期稳定性
这种组合满足了客户的机械耐久性期望，而不会增加超出系统限制的整体模块厚度。
触摸屏采用 mxT2952TD控制器，支持：
IIC接口
固定 IIC 地址 (0x4A)
40 TX × 50 RX 传感器通道
这允许 与现有控制板直接集成，消除 USB 转换板并降低系统级 EMI 风险。
该面板设计工作温度范围为 -20°C 至 +70°C ，存储温度高达 +80°C，耐湿度高达 90%，在长期环境测试和现场试验中保持稳定。
通过采用FN1900P006A工业触摸屏，客户实现了：
系统集成速度更快，无需重新设计控制器
提高操作员在反射环境中的可见度
与消费级触摸解决方案相比，现场故障风险降低
模块化人机界面设计， 触摸屏和显示屏可以独立采购
工业HMI终端
工厂控制面板
设备安装的操作员界面
定制
• 可用尺寸：最大 65"
• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计
• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度：
工业级：–20°C ~ +70°C
汽车级：–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准
• 材料选择：
玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |

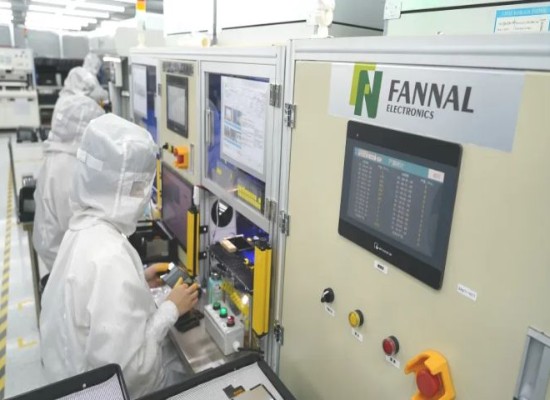

关于FANNAL
 | 经验丰富： 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。 |
| 一站式解决方案： 触摸屏、显示屏和光学贴合的 完整内部流程 |
| 全球服务： 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持. |
| 强大的背景： 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。 |
| 可靠的供应： 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。 |
| 质量保证：ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证；符合 REACH 和 RoHS 标准。 |
证书
常问问题
否。FN1900P006A 是 纯触摸屏 产品。
它专为显示模块和触摸界面单独采购的项目而设计，可在系统设计、光学选择和成本控制方面提供更大的灵活性。
该面板针对进行了优化。 手指触摸操作.
手套或手写笔的性能取决于手套材料和厚度以及控制器固件调整。对于特殊的输入要求，应在项目级别评估定制或灵敏度调整。
IIC 接口通常用于 嵌入式工业控制器、基于 ARM 的板卡以及 需要直接触摸集成的定制控制系统。
它特别适合旨在避免 USB 触摸桥和额外驱动层的设计。
除了工业 HMI 终端外，FN1900P006A 还非常适合：
设备安装控制接口
具有独立显示架构的工业信息亭
医疗或实验室设备接口 （非消费者使用）
需要定制前玻璃和外壳设计的自动化系统
其纯触摸结构使其成为 模块化系统设计的理想选择 ，其中显示屏和外壳由集成商定义。
是的。 FN1900P006A标配 3.0毫米AG化学强化盖板玻璃 ，但表面处理、玻璃厚度和边缘设计可根据项目要求进行定制，并需经过工程评估。
