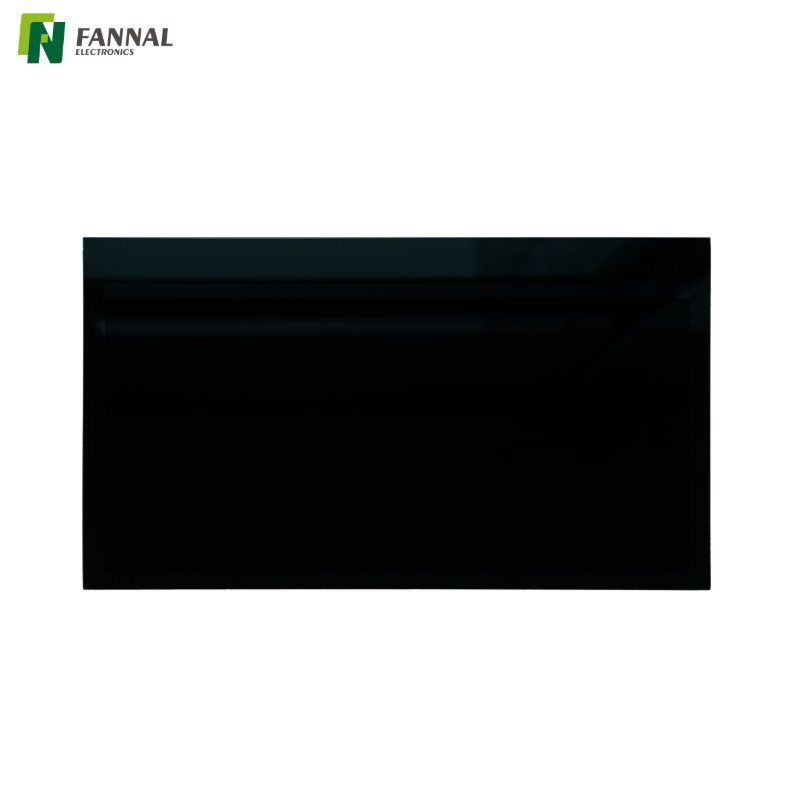

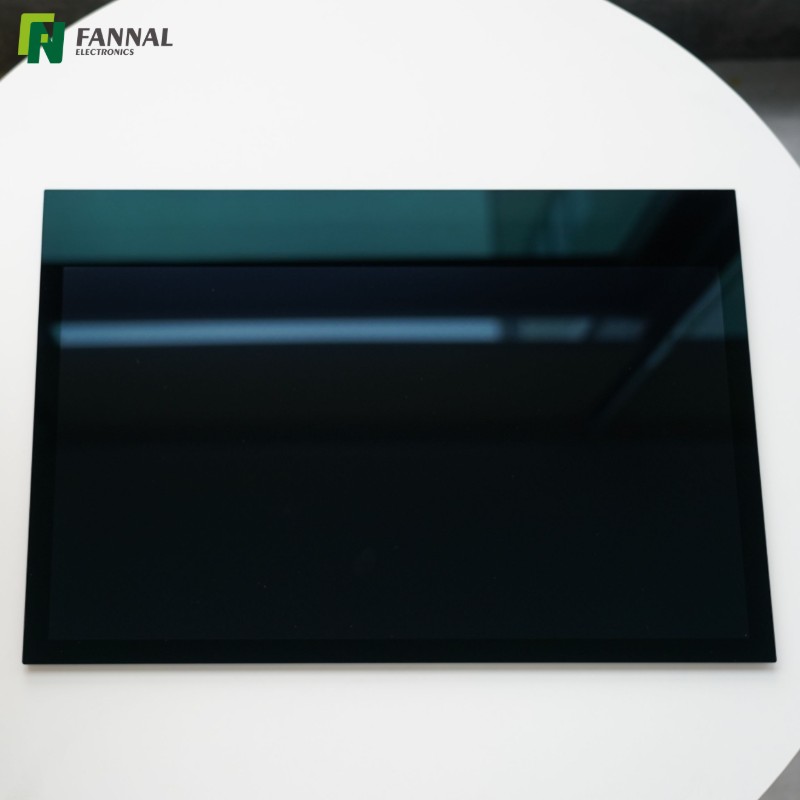

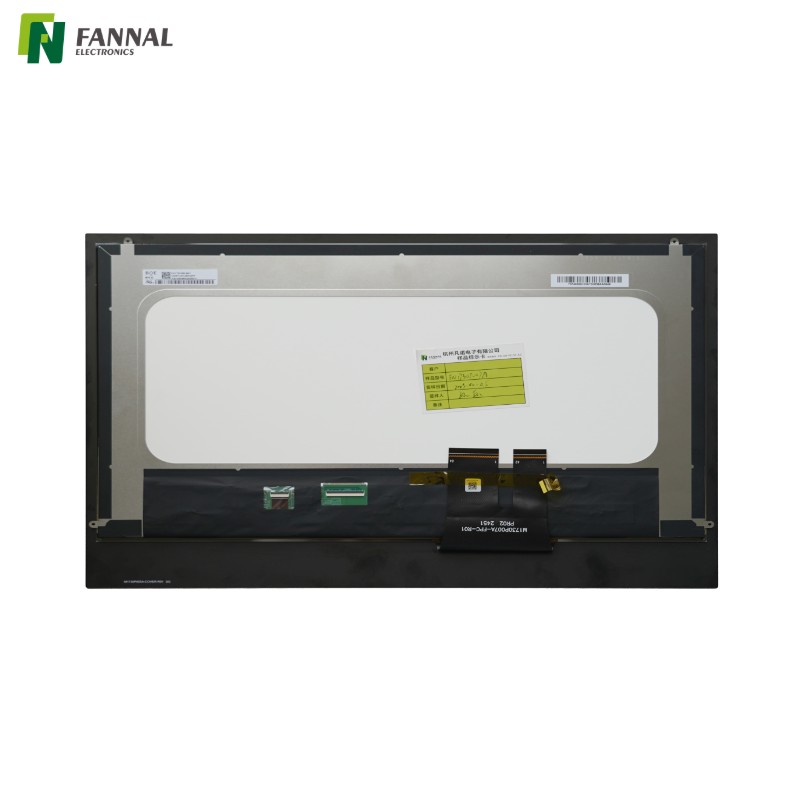

这款 17.3 英寸触摸显示屏专为 需要高分辨率输出、简化信号路由和可靠触摸交互的 基于 PC 的嵌入式系统而设计。该显示器
具有全高清分辨率和 eDP 接口,可轻松与现代 HMI 和终端应用中常用的 x86 平台、单板计算机和工业 PC 集成。
基于USB 的10点电容式触摸 支持直观的多点触摸交互,无需额外的控制器,而 光学粘合结构 增强了视觉清晰度和机械稳定性。
该显示器结合坚固的玻璃结构和一致的光学性能,非常适合信息亭、工业工作站、医疗终端和嵌入式控制系统等室内应用。
该模块专为长期集成而设计,为优先考虑系统兼容性、简洁的机械设计和受控环境中可靠性能的项目提供了平衡的解决方案。
主要优势
与 PC 平台直接兼容
eDP 本身就受到大多数现代 x86 主板、工业 PC 和 SBC 的支持,无需 LVDS 到 eDP 转换板。
简化布线和装配
与多对 LVDS 布线相比,eDP 使用更少的信号线,降低了电缆复杂性并提高了整体系统可靠性。
更好地支持高分辨率显示器
eDP 可以更有效地处理全高清和更高分辨率,使其非常适合大尺寸显示器和信息丰富的界面。
改进的信号完整性
基于数据包的传输和嵌入式时钟有助于在基于 PC 的系统中通过较长的连接保持稳定的图像质量。
降低系统设计人员的集成风险
使用 eDP 符合当前的 PC 显示标准,有助于减少嵌入式和工业项目的开发时间和长期维护问题。
面向未来的接口选择
eDP 广泛应用于现代显示架构中,与传统 LVDS 解决方案相比,可提供更好的长期可用性。
绘画
规格
类别 | 物品 | 规格 |
显示屏 | 尺寸 | 17.3寸 |
分辨率 | 1920x1080 | |
亮度(TPM) | 410典型值。 320分钟 | |
TFT接口 | EDP | |
TFT驱动芯片 | / | |
TFT电源 | 3.3V | |
触碰 | 结构 | 格+格 |
触摸界面 | USB | |
接触次数 | 10 | |
表面硬度 | 最少 7 小时 | |
触摸电源 | 5.0V | |
建造 | 盖板厚度 | 2.0毫米 |
传感器厚度 | 0.7毫米 | |
粘接类型 | 光学贴合 | |
接合材料 | 奥卡 | |
透光率 | 85% 最低 | |
环境 | 工作温度 | 0~+50℃ |
储存温度 | -20~+60℃ | |
环境要求 | RoHS-2.0 |
申请
专为而设计 工业 PC 和一体式终端 ,其中本机 eDP 输出和 USB 触摸集成简化了系统设计。 17.3英寸大显示屏支持工厂控制室和工作站中复杂的HMI布局和多窗口操作。
非常适合 信息终端、值机系统和服务站等全尺寸触摸界面可实现直观的用户交互,而光学粘合可提高视觉清晰度和耐用性,适合日常连续使用。 室内信息亭。
适用于受控室内环境中需要稳定显示性能和响应式触摸交互的医疗推车、诊断终端和非关键临床界面。
使用 x86 或 SBC 平台的嵌入式控制系统的实用选择,支持干净的集成,无需额外的显示转换硬件。
定制
• 尺寸范围:1.77' 至 15.6'
• 值得信赖的面板合作伙伴:京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型:IPS / TN / LTPS
• 工作温度:工业(-20 ~ 70°C)、汽车(-30 ~ 85°C)
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换:SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项:金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²,非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项:RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计,确保稳定的图像传输和性能。
• 可用尺寸:最大 65"
• 结构选项:G+G、G+F+F,专为工业和汽车应用而设计
• 触摸功能:支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度:
工业级:–20°C ~ +70°C
汽车级:–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化(内部固件设计)
• 值得信赖的IC合作伙伴:EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL的设计合作伙伴)
• 高可靠性:出色的抗干扰性和长期稳定性
• EMC设计:全面的电磁兼容工程,满足EMI/RFI和工业标准
• 材料选择:
玻璃:0.55mm–10.0mm
PMMA:0.5mm–3.0mm
PC:0.1mm–1.0mm
• 定制设计:CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理:
3A:AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
常问问题
Q1.该显示器可以连接哪些类型的主板?
该显示器设计用于与提供本机 eDP 输出的 PC 主板、工业 PC 和单板计算机配合使用。
Q2。需要信号转换板吗?
不需要。当主机系统支持 eDP 输出时,可以直接连接显示器,无需 LVDS 转 eDP 转换板。
Q3。触摸功能是如何集成到系统中的?
电容式触摸屏采用标准USB接口,无需额外驱动程序即可被大多数操作系统识别为HID设备。
Q4。该显示器适合长期工业部署吗?
是的。该模块专为在室内和受控环境中连续运行而设计,适合长期工业和专业应用。
Q5.该显示器可以根据项目要求进行定制吗?
可以针对 OEM 和 ODM 项目评估盖玻璃处理、机械适应和电缆配置等定制选项。
