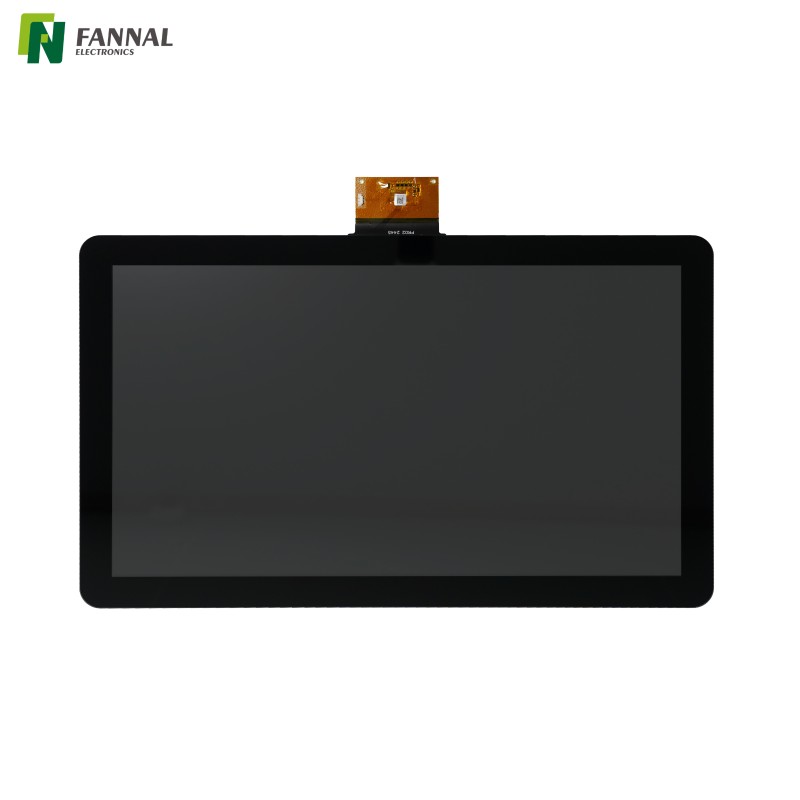

这款 21.5 英寸全高清 触摸显示屏 将 AUO G215HAN01.3 TFT 面板与投射电容式触摸屏和化学强化盖板玻璃相结合。它专为室内工业和商业设备而设计,为 HMI 系统、医疗设备和自助服务终端提供显示清晰度、触摸功能和前面板耐用性的平衡。
1920 × 1080 分辨率 提供 比传统工业显示格式显着更多的屏幕空间,使其适用于图形控制界面、监控系统和数据丰富的应用。
2.8 毫米防护玻璃经过化学强化,旨在满足 IK06 抗冲击 要求。这有助于提高前面板在可能发生意外接触或轻微撞击的环境中的耐用性。
该触摸组件支持高达±8 kV接触放电和±15 kV空气放电的ESD保护,有助于降低工业和商业环境中常见的静电事件导致触摸故障的风险。
与基于薄膜的替代品相比,玻璃-玻璃触摸结构提供了更高的光学稳定性和机械耐用性。 Microchip maXTouch 控制器支持精确的触摸检测和长期可靠性。
完成的 TPM 提供 210 尼特的典型亮度。虽然触摸面板保持最低 85% 的透光率,但最终的 TPM 亮度取决于 TFT 面板和触摸屏堆栈。对于需要阳光直射可读性的应用, 可以考虑 更高亮度的 TFT选项或光学粘合。
USB 触摸接口简化了与工业 PC、嵌入式计算机和支持标准 HID 触摸协议的操作系统的集成。
物品 | 规格 | 单位/备注 |
尺寸/TPM 有效尺寸 | 21.5(对角线) | 英寸 |
TFT 分辨率/分辨率比 | 1920*1080 | - |

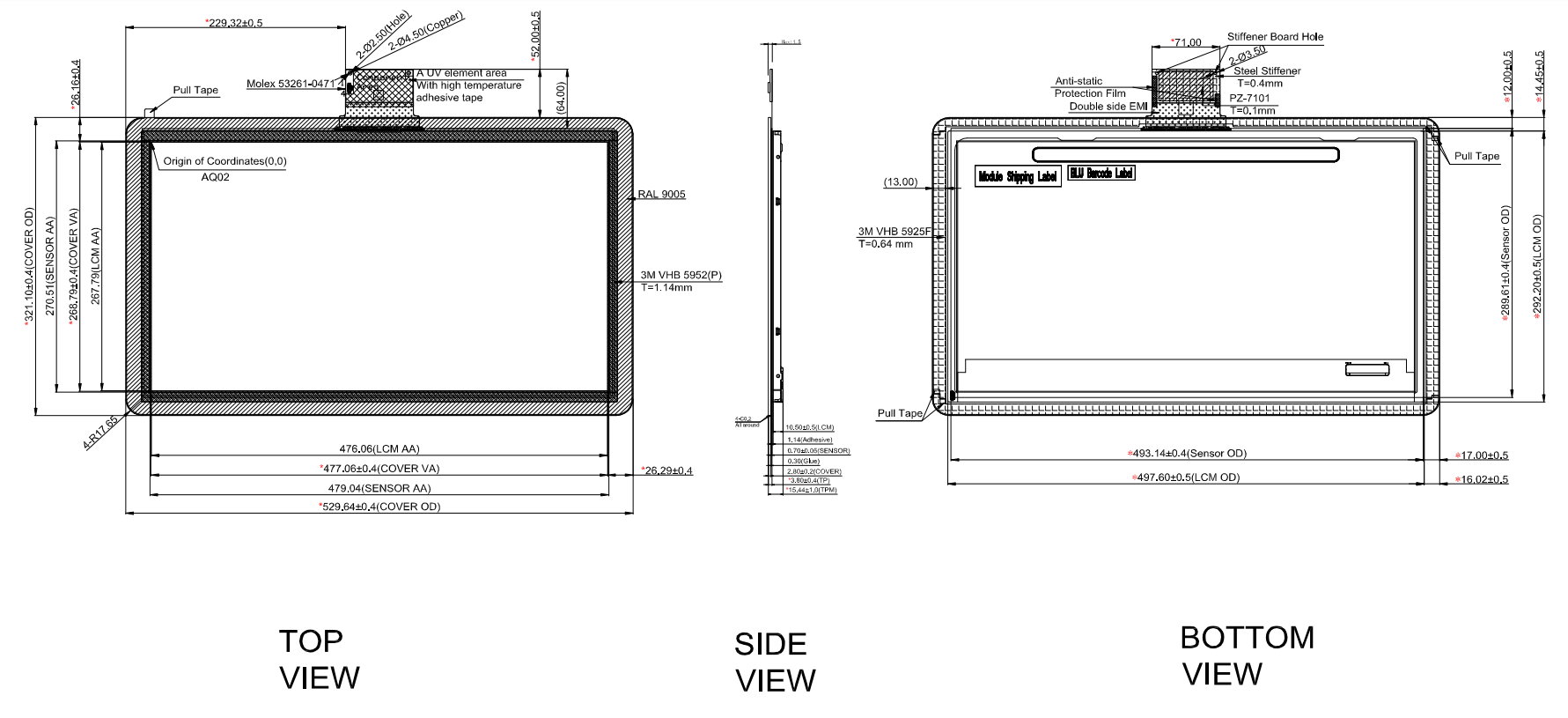

TPM外形尺寸 | 529.64(水平) 321.1(垂直) 15.44(垂直) | 毫米 |
查看区域 | 477.06(高)* 268.79(垂直) | 毫米 |
结构 | 格+格 | - |
粘接类型 | 空气粘合 | - |

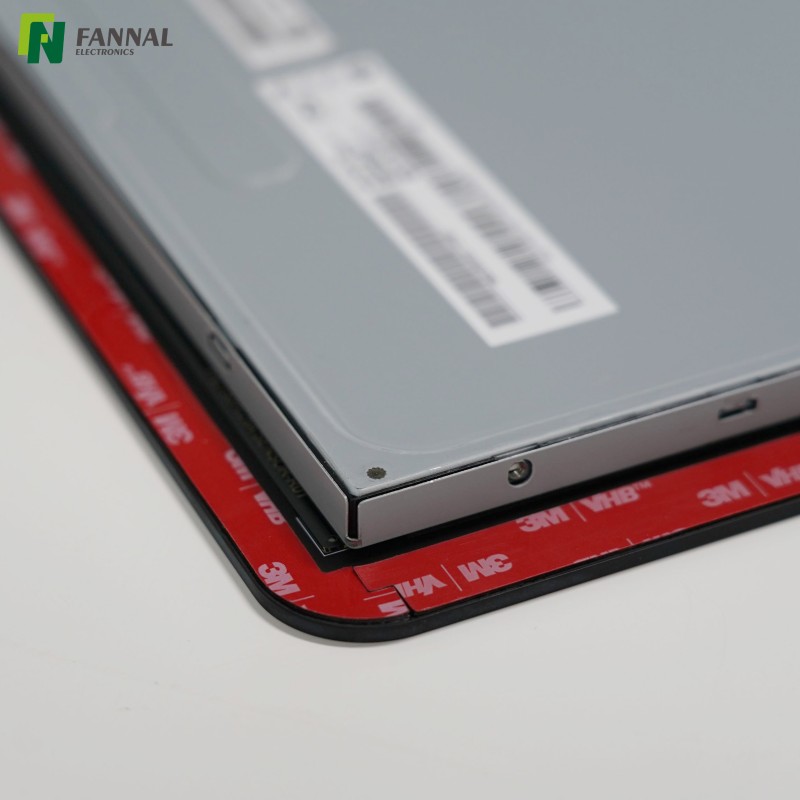

接合材料 | 双面胶带 | - |
盖板厚度 | 2.8 | 毫米(CS、IK06) |
传感器厚度 | 0.7 | 毫米 |
表面硬度 | ≥ 7 小时(最少 7 小时) | 500g负载以下 |
表面处理 | / | - |
触摸透过率/透光率 | 85% 最低 | - |
TPM 表面亮度 | 210(典型值)、170(最小值) | $ ext{cd/m}^2$ |
TFT接口 | LVD | - |
TFT驱动芯片 | / | - |
触控驱动IC / 触控IC | MXT2952TD | - |
触摸点/触摸次数 | 2 | 干燥 |
触摸模式 | 手指 | - |

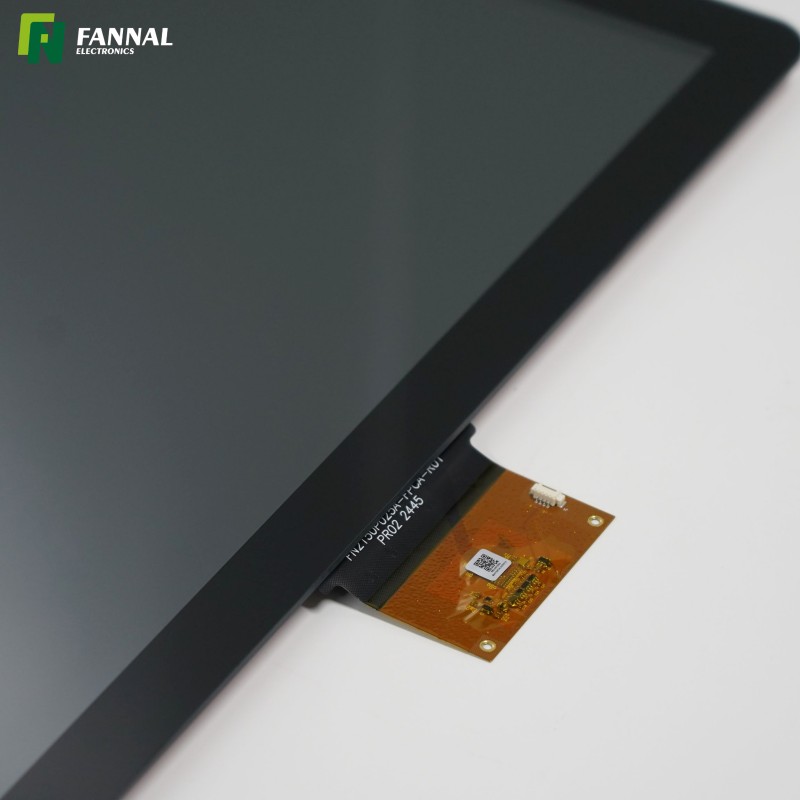

触摸界面 | USB | - |
IIC地址 | - | - |
TFT电源 | 5.0 | V |
触摸电源 | 5.0 | V |
静电放电测试 | ±8KV(接触)、±15KV(空气) | - |
工作温度 | 0~+50 | ℃ |
储存温度 | -20 ~ +60 | ℃ |
储存湿度 | 10% - 90% | 相对湿度 |

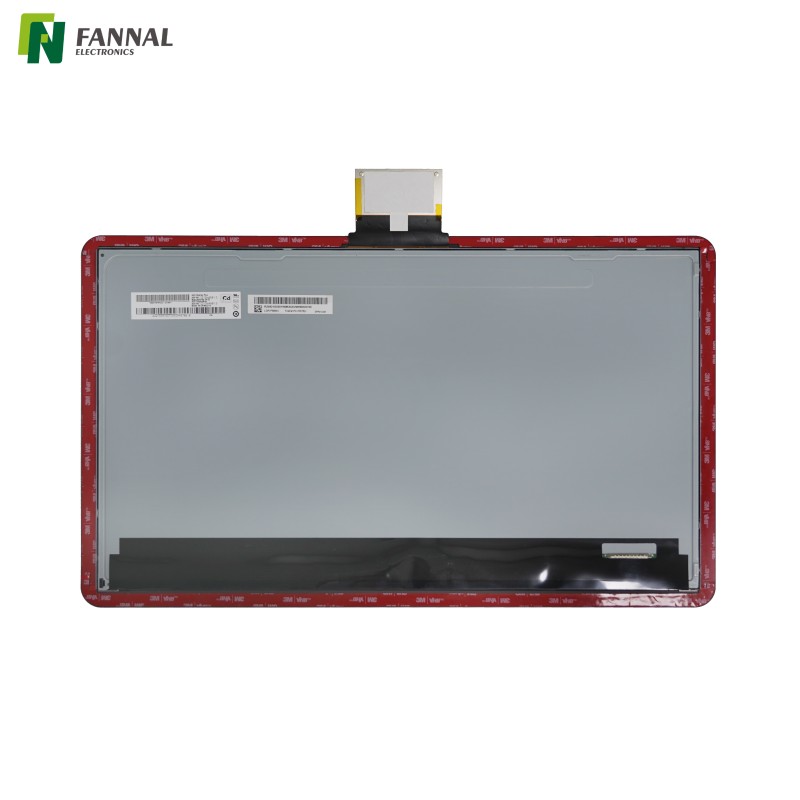

TFT 部件号 | G215HAN01.3 | 件(遵循规格) |
环境要求 | 有害物质限制指令 | - |
适用于 机器控制面板、生产监控终端和工厂自动化界面,其中全高清分辨率可提高信息可视性。
可集成到需要直观触摸交互和耐用前面板结构的诊断设备、实验室仪器和医疗保健系统中。
适用于 室内公共环境中运行的自动售货机 、信息终端、登记亭、 票务系统。
适用于中央控制面板、设施管理系统和能源监控平台。
适用于需要大尺寸触摸界面的零售系统、控制台和专业设备。
适用于需要长期运行稳定性的控制面板、监控终端、设施管理系统。

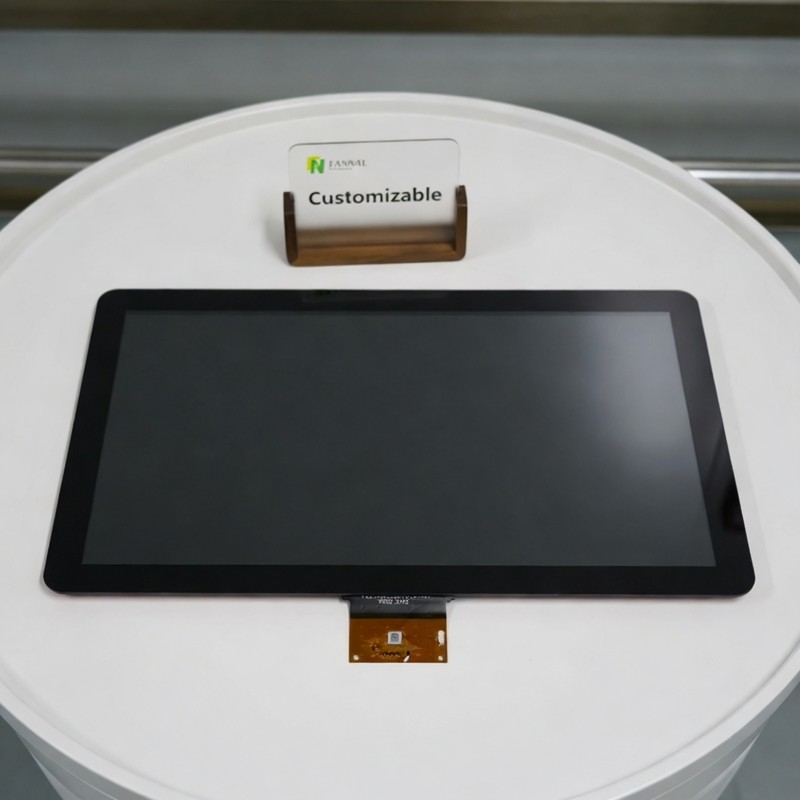

为了满足多样化的集成需求,我们为您提供广泛的定制服务,包括:
• 尺寸范围:1.77' 至 15.6'
• 值得信赖的面板合作伙伴:京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型: IPS / TN / LTPS
• 工作温度:工业(-20 ~ 70°C)、汽车(-30 ~ 85°C)
• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换:SPI、MCU、RGB、MIPI、LVDS、EDP
• 模块材料选项:金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²,非常适合户外或工业使用。
• 使用寿命长达50,000 小时。
• 选项:RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。
• 优化设计,确保稳定的图像传输和性能。
• 可用尺寸:最大 65"
• 结构选项:G+G、G+F+F,专为工业和汽车应用而设计
• 触摸功能:支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度:
工业级:–20°C ~ +70°C
汽车级:–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化(内部固件设计)
• 值得信赖的IC合作伙伴:EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL的设计合作伙伴)
• 高可靠性:出色的抗干扰性和长期稳定性
• EMC设计:全面的电磁兼容工程,满足EMI/RFI和工业标准
• 材料选择:
玻璃:0.55mm–10.0mm
PMMA:0.5mm–3.0mm
PC:0.1m m–1.0mm
• 定制设计:CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理:
3A:AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
全高清分辨率提供了更多可用的界面空间,允许在不增加屏幕尺寸的情况下显示附加控件、状态信息和图形内容。
IK06 表示前玻璃的抗冲击等级。虽然它的目的不是为了严重破坏,但它可以提供额外的保护,防止日常设备使用中遇到的意外撞击。
一般不会。 210 尼特的 TPM 亮度更适合室内环境。户外安装通常需要更高的亮度水平,并且可以受益于光学粘合来提高可见度。
静电放电可能会导致暂时的触摸故障或系统不稳定。集成 ESD 保护有助于提高用户频繁与屏幕交互的环境中的可靠性。
当减少眩光、阳光下可读性、抗凝结性或更高的感知对比度很重要时,光学粘合通常是首选。空气粘合仍然是许多室内工业和商业应用的实用选择。
