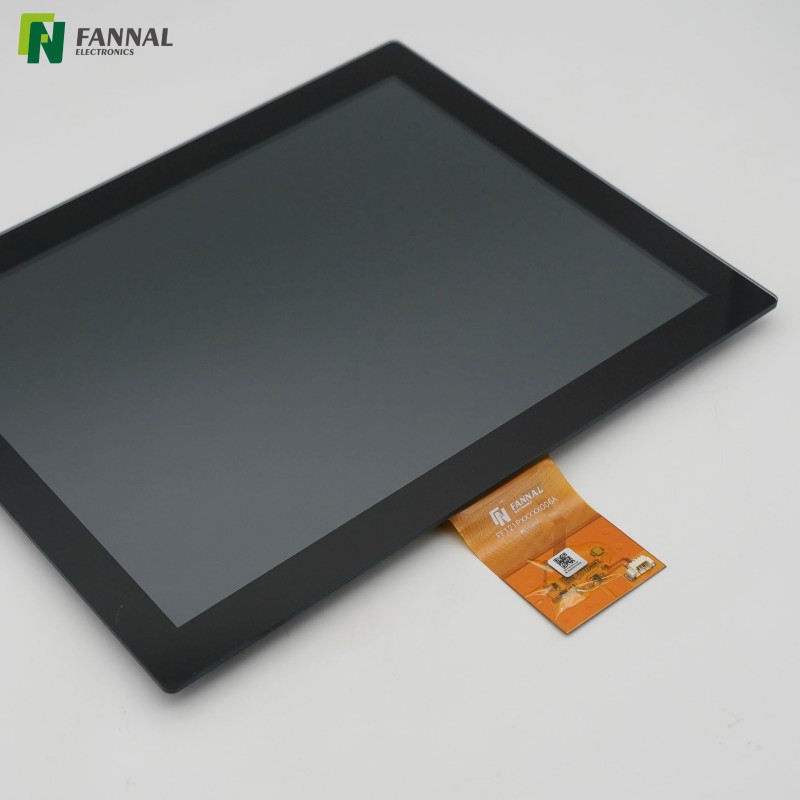

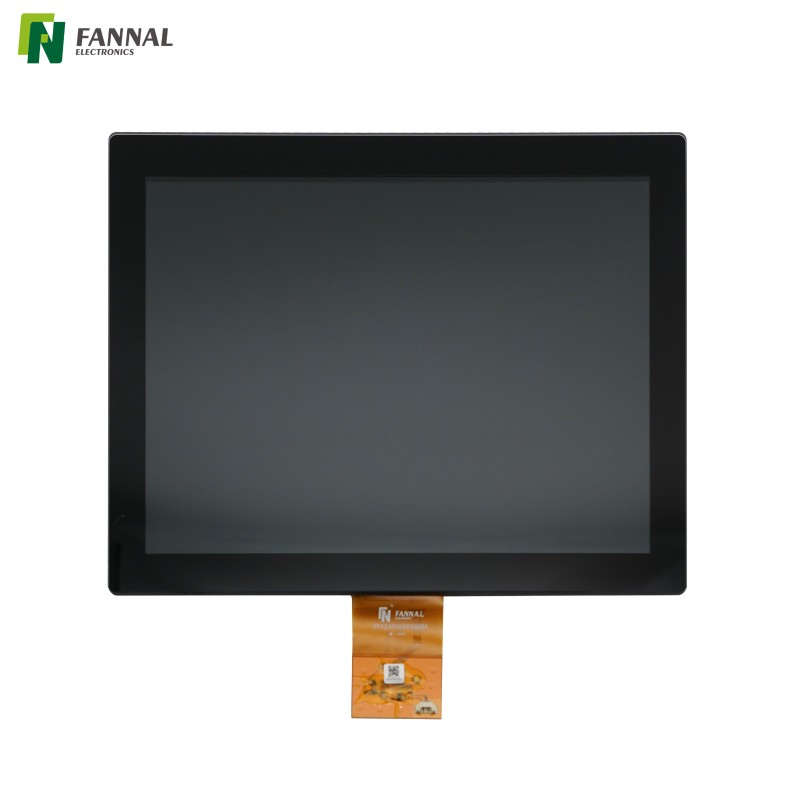

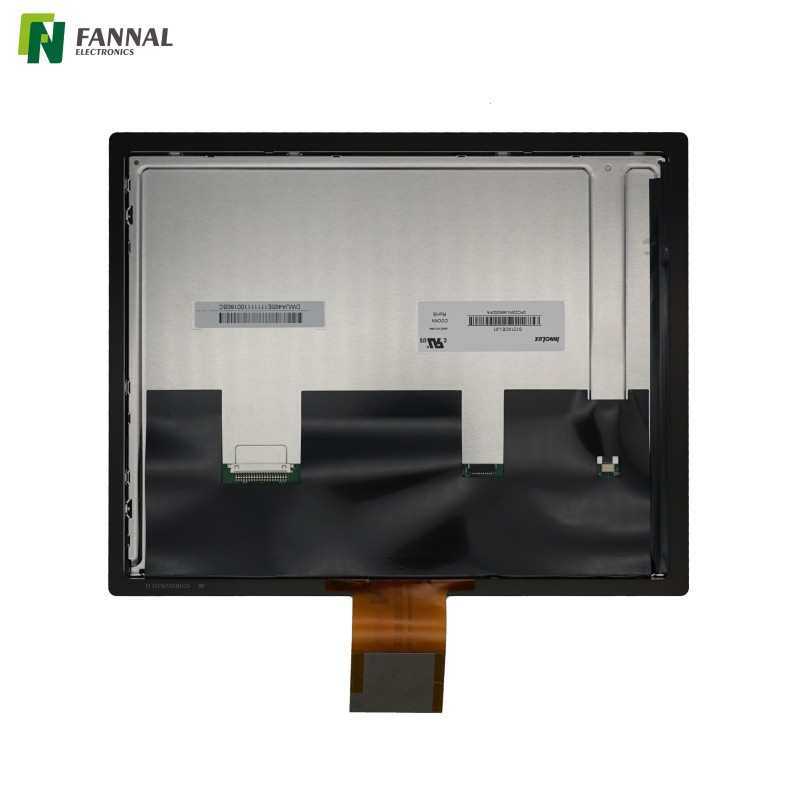

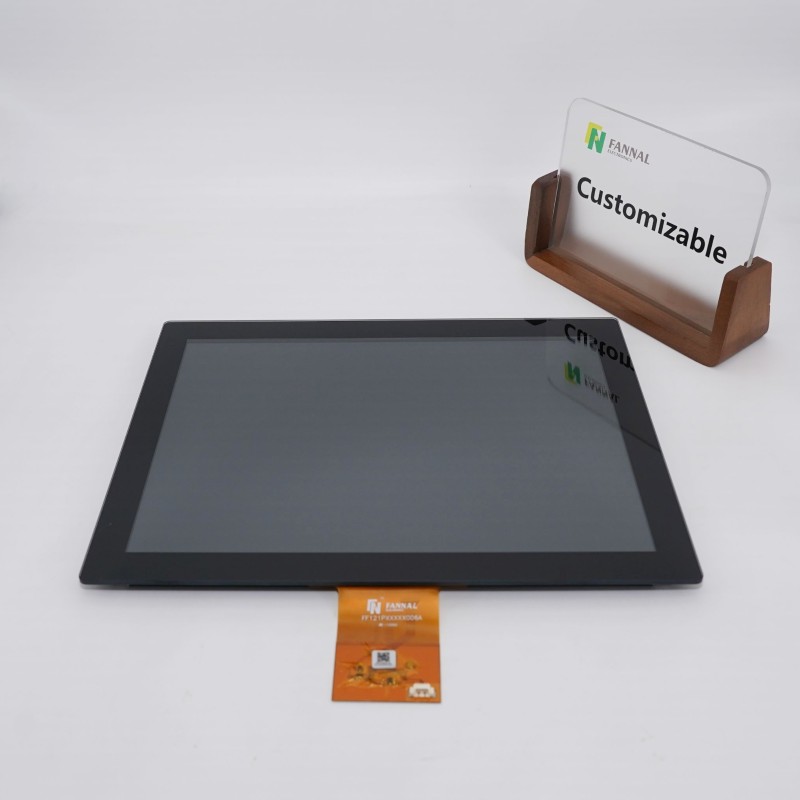

12.1 英寸 IPS 工业触摸显示屏，带 G+G PCAP 触摸

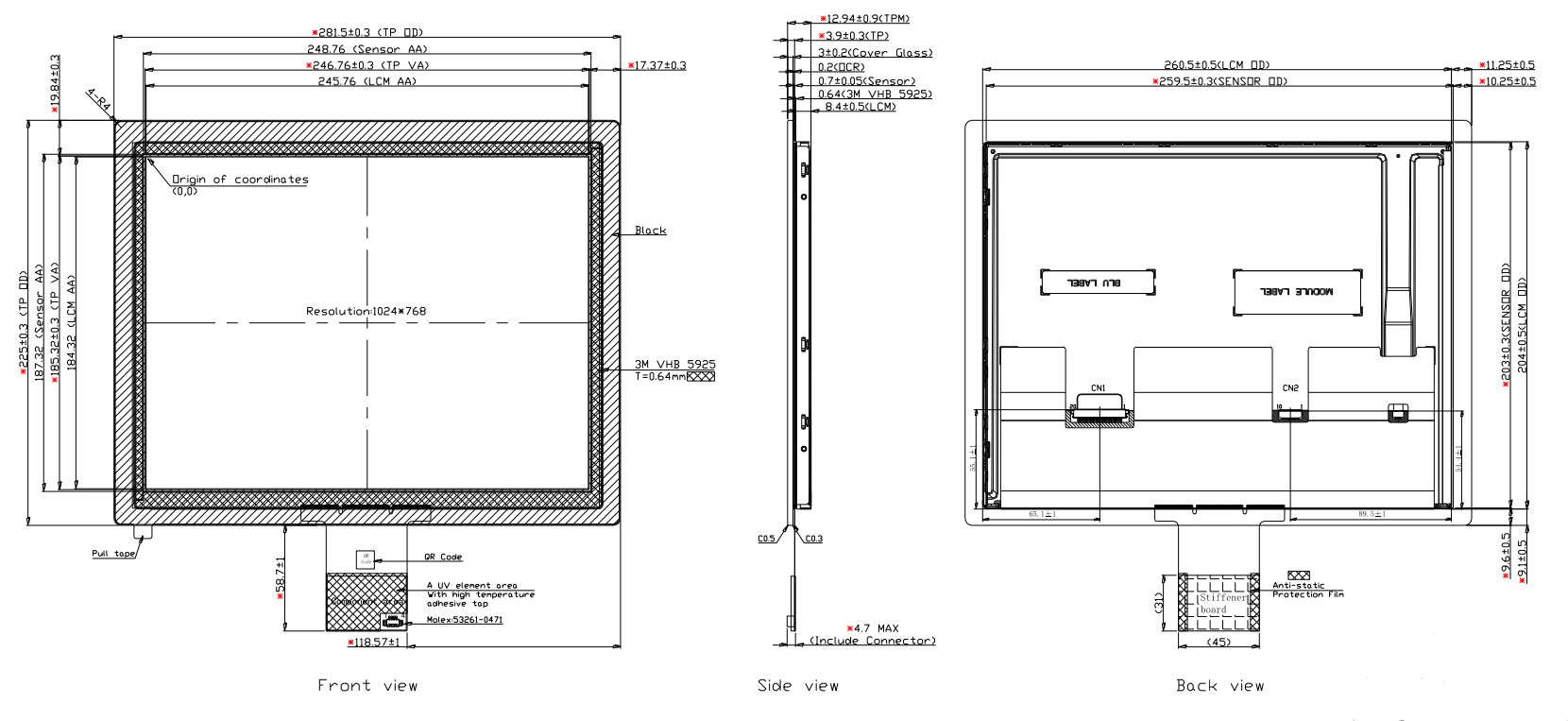

绘画

规格

技术特点 CTP/LCM

TFT一般规格（型号名称：G121XCE-L01）

注1： 前后外形尺寸请参见附图。 注2： LCM重量误差：±5%。

CTP通用规格

申请

工业人机界面系统

适用于 机器控制面板、 自动化设备、生产监控系统和操作员界面。

医疗器械

可集成到需要稳定触摸交互的诊断仪器、实验室设备、患者监护系统和医疗保健设备中。

测试和测量设备

适用于需要清晰可视化和可靠触摸操作的示波器、分析仪、检测系统和便携式测试平台。

嵌入式控制平台

适用于使用 LVDS 显示架构的嵌入式计算系统、工业 PC 和自定义控制终端。

楼宇自动化和能源管理

适用于需要长期运行稳定性的控制面板、监控终端、设施管理系统。

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

为什么TPM的亮度比TFT面板的亮度低？

TFT 面板提供高达 600 尼特的典型亮度。添加触摸屏层后，整体透光率降低。完整的 TPM 具有最小透射率 85% 的触摸屏，可提供约 510 尼特的典型亮度。

为什么工业设备仍然使用1024×768分辨率？

许多工业和医疗系统都是围绕 XGA 分辨率设计的。保持相同的分辨率可以简化软件兼容性、系统验证和长期产品支持。

工业应用需要IPS吗？

并非总是如此。然而，IPS 技术可以提高从多个角度观看显示器时的可视性，这在操作员终端、医疗设备和协作工作环境中很常见。

使用USB触摸接口有什么优点？

USB触摸控制器得到工业PC、嵌入式计算机、Windows、Linux和许多基于ARM的平台的广泛支持，简化了硬件集成。

空气粘合是否适合所有应用？

空气粘合广泛应用于工业设备中，可以降低整体模块成本。然而，暴露在阳光直射或高湿度下的应用可能会受益于光学粘合，以提高对比度并减少内部反射。
