10.4英寸多点触控G+G电容触摸屏

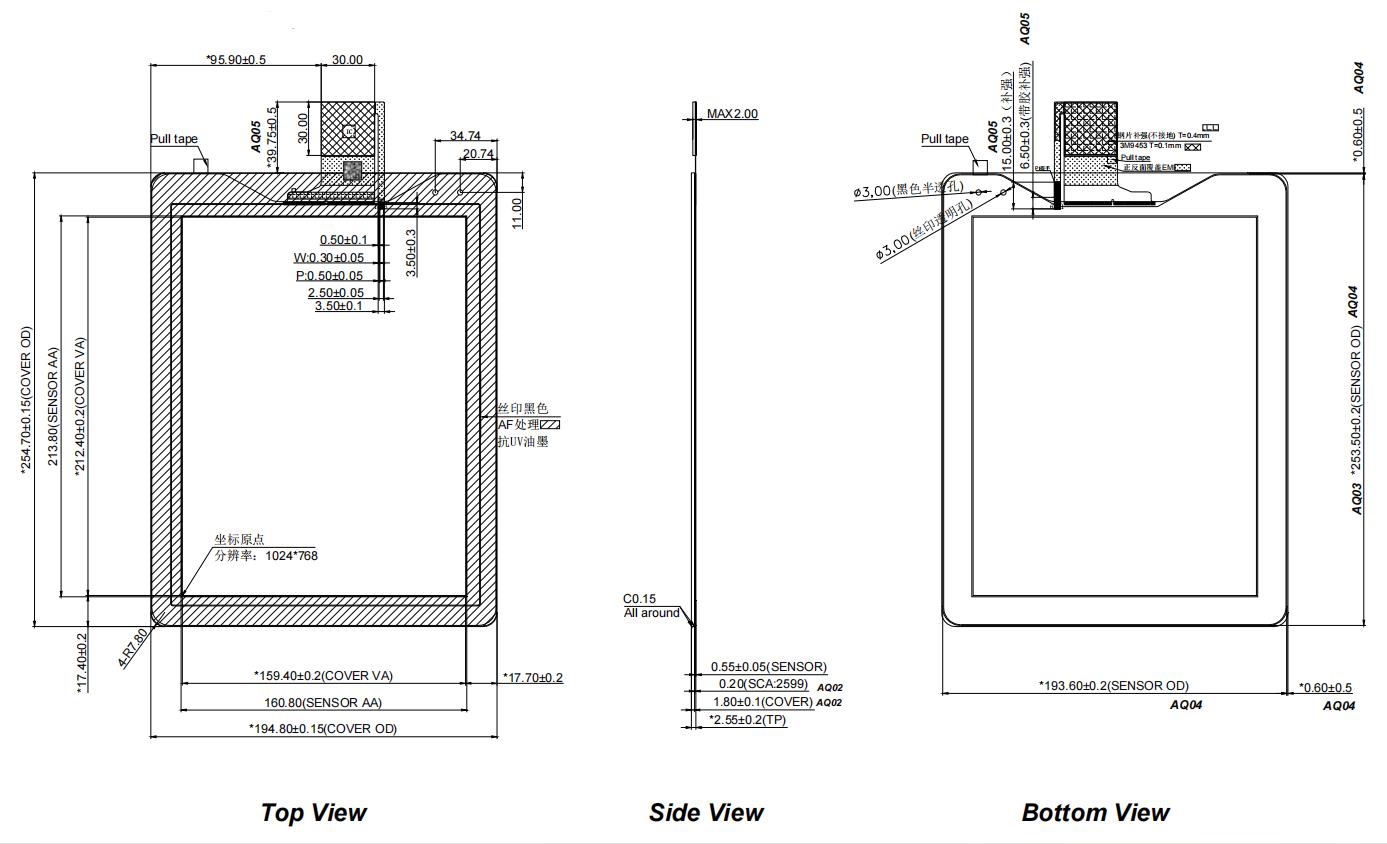

绘画

规格

申请

工控设备

适用于用户需要选择参数、导航菜单或与较大触摸表面上的多个控件交互的操作员界面。

自动化和机器接口

10.4 英寸格式为设计人员提供了足够的图形控制空间，同时多点触控功能为更现代的界面设计留下了空间。

自助服务和信息终端

更大的触摸区域可以容纳导航、选择和屏幕控制，而不需要前面板上的物理按钮。

测试和测量设备

对于操作员需要与图形、测量参数、菜单或其他信息密集界面进行交互的仪器非常有用。

嵌入式设备

作为独立的 PCAP 面板，当需要单独指定显示和触摸要求时，它可以与单独选择的 LCD 和系统电子器件集成。

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

此触摸屏可以与定制 LCD 一起使用吗？

是的。由于这是一个 独立的触摸屏，因此可以将其与 LCD 分开考虑。在集成之前，应根据目标显示器检查机械对准、活动区域、查看区域、外壳尺寸和触摸控制器/界面。

10 点触摸是否意味着应用程序必须使用全部 10 个点？

不可以。面板最多支持 10 个同时触摸点，但实际使用的数量取决于主机系统和应用软件。产品可以使用简单的单指控制，同时保留多点触控交互选项。

该面板是否适合暴露于静电放电的设备？

指定的 ESD 额定值为 ±15 kV 空气和 ±8 kV 接触。然而，这些只是触摸屏规格，并不能保证整个设备的 IEC ESD 性能。集成期间应考虑接地、边框结构、屏蔽和系统级保护。

该面板与液晶屏匹配时需要检查什么？

重要的一点不仅仅是对角线的大小。活动 /查看区域、轮廓尺寸、盖子形状、安装布置和光学对准 都需要与 LCD 和前外壳相匹配。 I⊃2;C 触摸接口和 3.3 V 电源还应与主机电子设备兼容。

-30°C 至 +70°C 的存储范围是否相同？

否。指定的 工作范围为 -30°C 至 +70°C ，而 存储范围为 -40°C 至 +80°C 。在评估设备的环境要求时，应分别对待这两个限值。
