Why choose a standalone touch panel instead of a complete touch display?

Standalone touch panels provide greater flexibility when selecting display specifications and can simplify product variations across projects.

Does thicker cover glass reduce touch sensitivity?

Increasing cover glass thickness can affect touch performance, although controller tuning and sensor design are typically adjusted accordingly.

Why use USB instead of I2C for larger touch panels?

USB may simplify integration and software implementation depending on the host platform and operating environment.

Is G+G better than film-based touch structures?

G+G structures generally offer improved dimensional stability and surface durability, while alternative structures may provide advantages in other areas.

Can this touch panel be integrated with different display modules?

Yes. Standalone touch panels are often paired with different LCD modules according to application requirements.

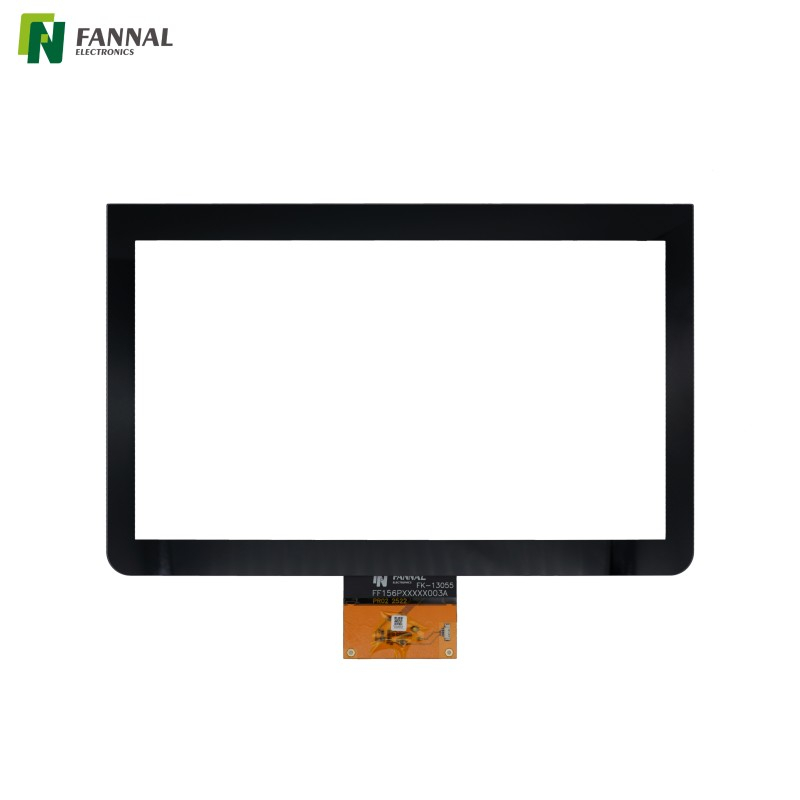

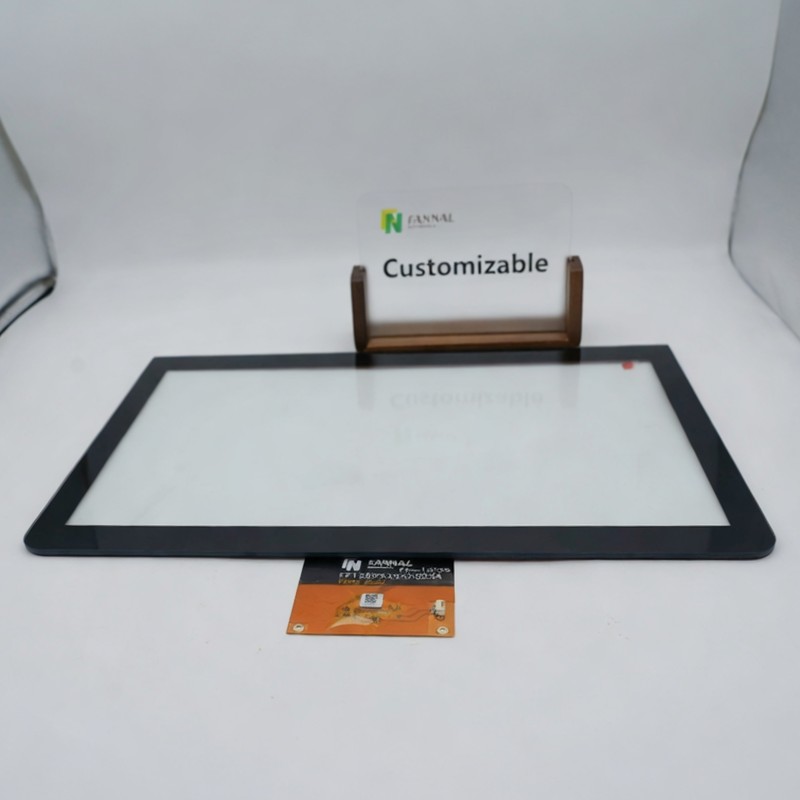

适用于嵌入式 HMI 和控制系统的 15.6 英寸 PCAP 触摸屏

15.6 英寸触摸屏，2.8 毫米强化玻璃盖板

型号：
FN156PGRGXX013A
产品品牌：
FANNAL
尺寸（英寸）：
15.6
TP VA (毫米)：
345.5(水平) x 194.8(垂直)
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
触摸接口：
USB
盖板 OD（mm）：
381.4（高）x 241.6（垂直）x 3.7（长）
结构：
格+格

数量：
状态：





询问添加到篮子里

产品描述

图纸和规格

申请

定制

常问问题

这款 15.6 英寸投射电容式触摸屏结合了 G+G 结构、2.8 毫米化学强化盖板和 10 点触摸功能。它被设计为独立的触摸解决方案，而不是预集成的显示模块，为需要独立显示选择或定制触摸集成的项目提供了灵活性。

特征

独立触摸屏，灵活集成

与预粘合触摸显示屏不同，该触摸面板可以根据亮度、接口要求或系统架构与不同的 LCD 模块配对。当产品需求在项目生命周期中不断变化时，通常会使用这种方法。

2.8 毫米化学强化防护玻璃

与许多标准触摸设计相比，触摸面板使用相对较厚的盖板。增加盖板玻璃厚度有助于提高遭受重复操作或偶尔冲击的设备前表面的耐用性。

然而，机械要求因应用而异。较厚的玻璃会影响触摸调节和整体模块厚度。

带 maXTouch 控制器的 10 点电容式触摸

该触摸屏由供电 Microchip mXT1664T3控制器 ，支持多达 10 个同时触摸点。多点触控功能可以为基于手势的界面或未来的软件开发提供额外的灵活性。

USB 接口可简化集成

USB接口可以简化软件集成并降低某些嵌入式平台上的通信复杂性。接口选择最终取决于主机系统架构和可用的硬件资源。

G+G 结构确保尺寸稳定性

在需要长期尺寸稳定性和表面耐久性的情况下，通常选择玻璃-玻璃结构。

专为延长运行条件而设计

该触摸屏支持 -20°C至+70°C的工作温度 和 -30°C至+80°C的存储温度，可以集成到在标准办公环境之外运行的设备中。

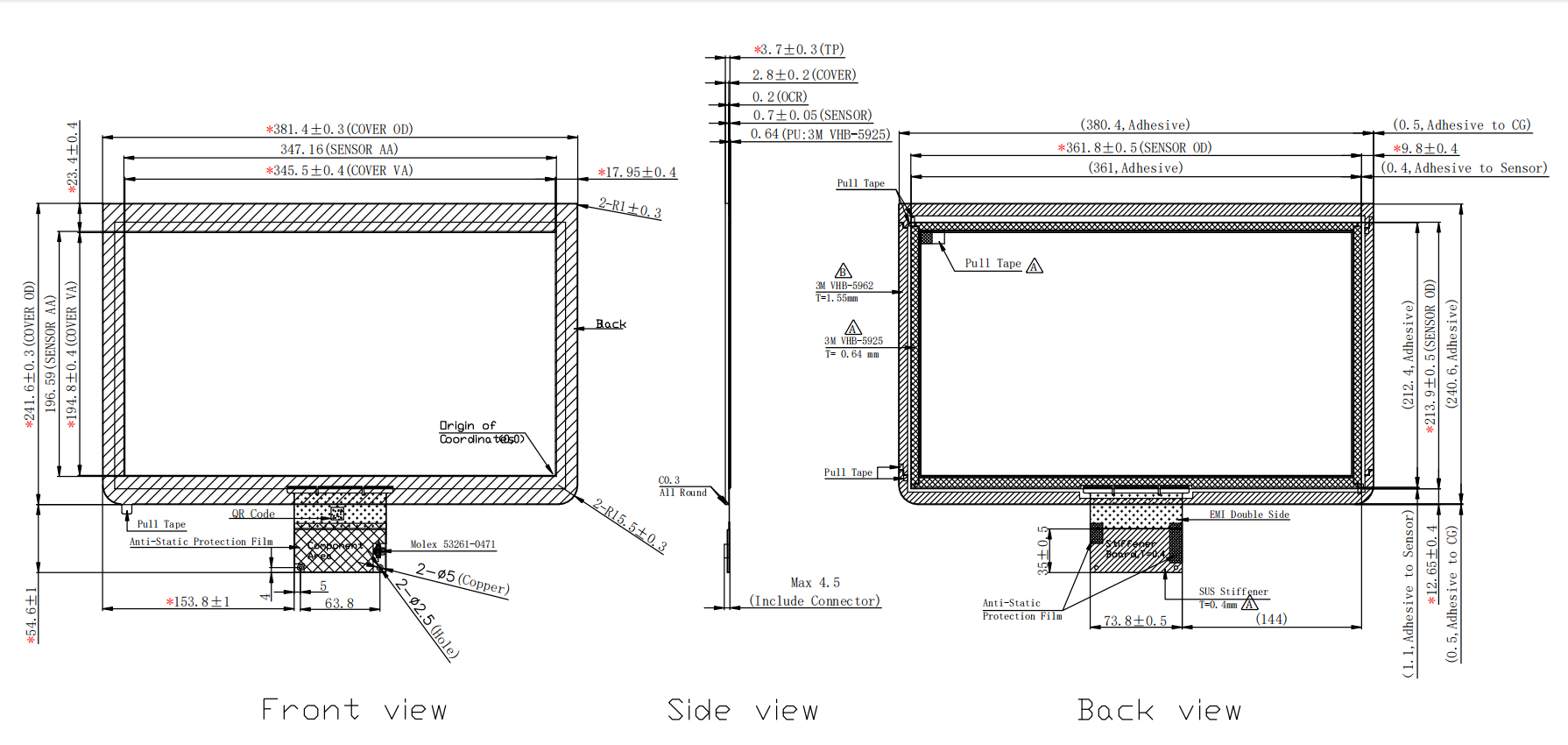

绘画

规格

财产	要求
有效尺寸	15.6（对角线）英寸
外形尺寸	381.4（高）x 241.6（垂直）x 3.7（长）毫米
查看区域	345.5（高）x 194.8（垂直）毫米
结构	格+格
驱动IC	MXT1664T3
触摸/检测点数量	10
界面	USB
盖板厚度	2.8mm（化学强化）
ITO玻璃厚度	0.7毫米
表面硬度	≥7H
透光率/透明度	85% 最低
工作温度	-20～+70℃
储存温度	-30～+80℃

申请

嵌入式人机界面系统

适用于需要独立显示选择的工业控制界面、机器操作面板和嵌入式用户界面。

平板电脑集成

可用于不同产品版本的显示规格可能有所不同的平板电脑，同时保留相同的触摸架构。

医疗设备

适用于需要稳定触摸性能和耐用前表面的诊断设备、实验室系统和医疗界面。

智能设备控制面板

适用于自动化系统和设备界面，较大的触摸区域可提高可用性。

定制显示屏项目

当标准触摸显示模块不符合机械、光学或集成要求时非常有用。

定制

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

为什么选择独立的触摸屏而不是完整的触摸显示屏？

将触摸面板与显示模块分离可以在选择 LCD 规格（例如亮度、分辨率、接口类型和供应情况）时提供更大的灵活性。

较厚的保护玻璃会降低触摸灵敏度吗？

增加盖板玻璃厚度会影响信号传输和触摸性能。触摸控制器调整和传感器设计通常会相应调整。

对于较大的触摸屏，为什么使用 USB 而不是 I2C？

USB 集成可以简化某些嵌入式系统和操作环境上的软件实现。选择取决于硬件架构和应用程序要求。

G+G 比薄膜触控结构更好吗？

G+G 结构通常提供更好的尺寸稳定性和表面耐久性，但在优先考虑成本或重量的情况下，可能会首选替代结构。

触控面板可以与不同的显示模块整合吗？

是的。当亮度、接口类型或供应商要求等显示参数因项目而异时，通常会选择独立式触摸屏。
