Why can touch performance become unstable near motors or power modules?

Industrial environments often contain EMI sources such as motors, switching power supplies, and relay systems. If grounding or shielding is insufficient, capacitive touch signals may fluctuate, causing ghost touches or delayed response. In many cases, the issue is related more to system integration than the touch panel itself.

Does a thicker cover glass affect touch sensitivity?

Yes. As cover glass thickness increases, the sensing distance between the finger and sensor also increases. This can reduce sensitivity, especially for glove touch or low-power operation modes. Thicker glass improves durability, but touch tuning often becomes more important.

Is optical bonding necessary for this type of touch panel?

Not always, but it is commonly used in industrial and outdoor applications. Optical bonding helps reduce internal reflection and improves display readability under strong ambient light. It can also improve mechanical stability and reduce condensation risk inside the display stack.

What is a common mistake when integrating narrow touch panels?

One common issue is ignoring cable bending space and connector direction during mechanical design. Narrow touch panels are often used in compact devices where internal routing space is limited. Early mechanical verification is important to avoid assembly interference later in development.

Can rounded-corner touch panels increase manufacturing complexity?

They can. Compared with standard rectangular sensors, rounded-corner structures may involve additional processing considerations for glass machining, lamination alignment, and enclosure tolerance control. For custom projects, this sometimes affects tooling cost and lead time.

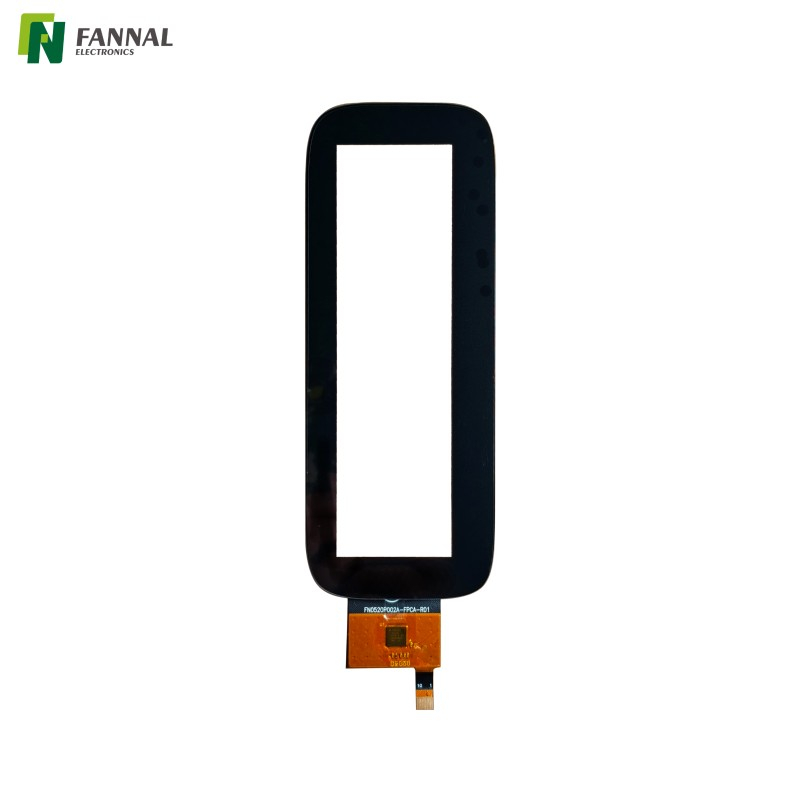

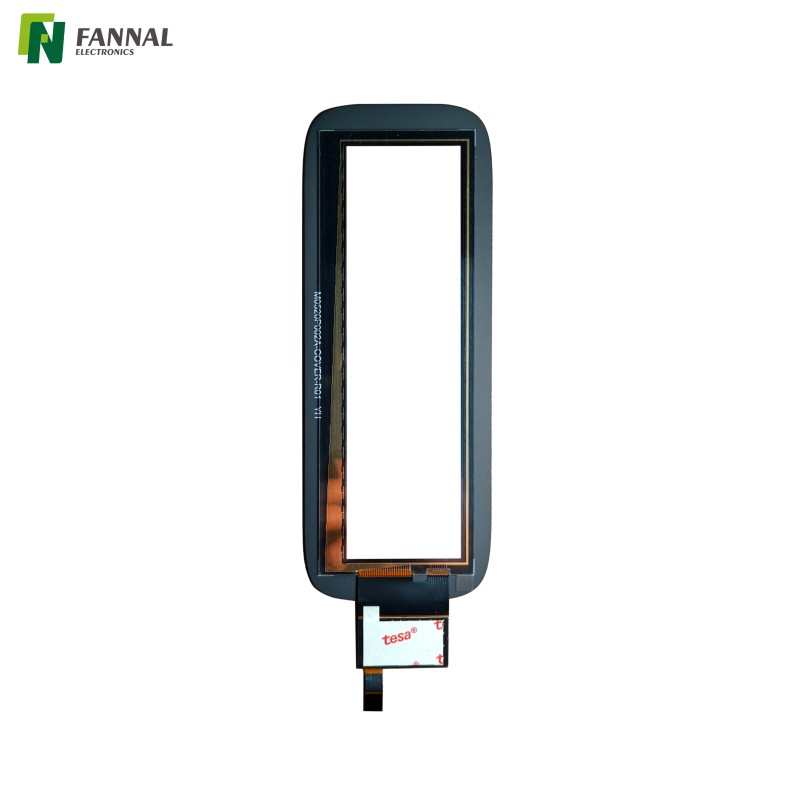

5.2英寸圆角电容触摸屏

5.2' G+G 电容式触摸屏，带 I2C 接口，适合工业应用

型号：
FN0520P002C
产品品牌：
FANNAL
尺寸（英寸）：
5.2
TP VA (毫米)：
35.91（高）x 129.16（垂直）毫米
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
触摸接口：
I2C
盖板 OD（mm）：
58.65(高) x 155.58(深) x 1.98(深) 毫米
结构：
格+格

数量：
状态：





询问添加到篮子里

5.2寸电容触摸屏

产品功能

图纸和规格

申请

定制

常问问题

这款 5.2 英寸电容式触摸屏采用圆角 G+G 结构，专为标准矩形触摸传感器难以干净集成的紧凑型工业和嵌入式设备而设计。它通过 I2C 接口支持 5 点触摸，并使用化学强化玻璃来提高工业操作环境中的耐用性。

狭窄的活动区域使其适用于手持终端、垂直 HMI 布局、医疗控制界面和定制嵌入式系统。根据安装环境，触摸灵敏度、覆盖层厚度和 EMI 屏蔽可能需要在系统集成过程中进一步优化。

特征

现代嵌入式集成的圆角设计

与标准矩形触摸面板不同，圆角结构有助于提高紧凑型设备的外壳兼容性，并降低工业设备界面中常见的视觉清晰度。

G+G 结构提高表面稳定性

与薄膜结构相比，玻璃+玻璃设计提供了更好的表面刚性和光学稳定性，特别是在需要频繁操作或清洁的环境中。

化学强化防护玻璃

1.1 毫米盖板玻璃经过化学强化，表面硬度等级最低为 7H，有助于提高长期运行过程中的抗划伤性。

嵌入式系统的 I2C 接口

支持 IIC (I2C) 通信，可集成到工业控制板、嵌入式 Linux 平台、基于 ARM 的系统和自定义 HMI 控制器中。

适用于工业温度范围

设计工作温度范围为 -20°C 至 +70°C。对于室外应用或有冷凝风险的环境，可能仍需要额外的环境验证。

垂直可视区域狭窄

拉长的活动区域对于手持终端、医疗控制界面、便携式设备和空间有限的 HMI 系统很有用。

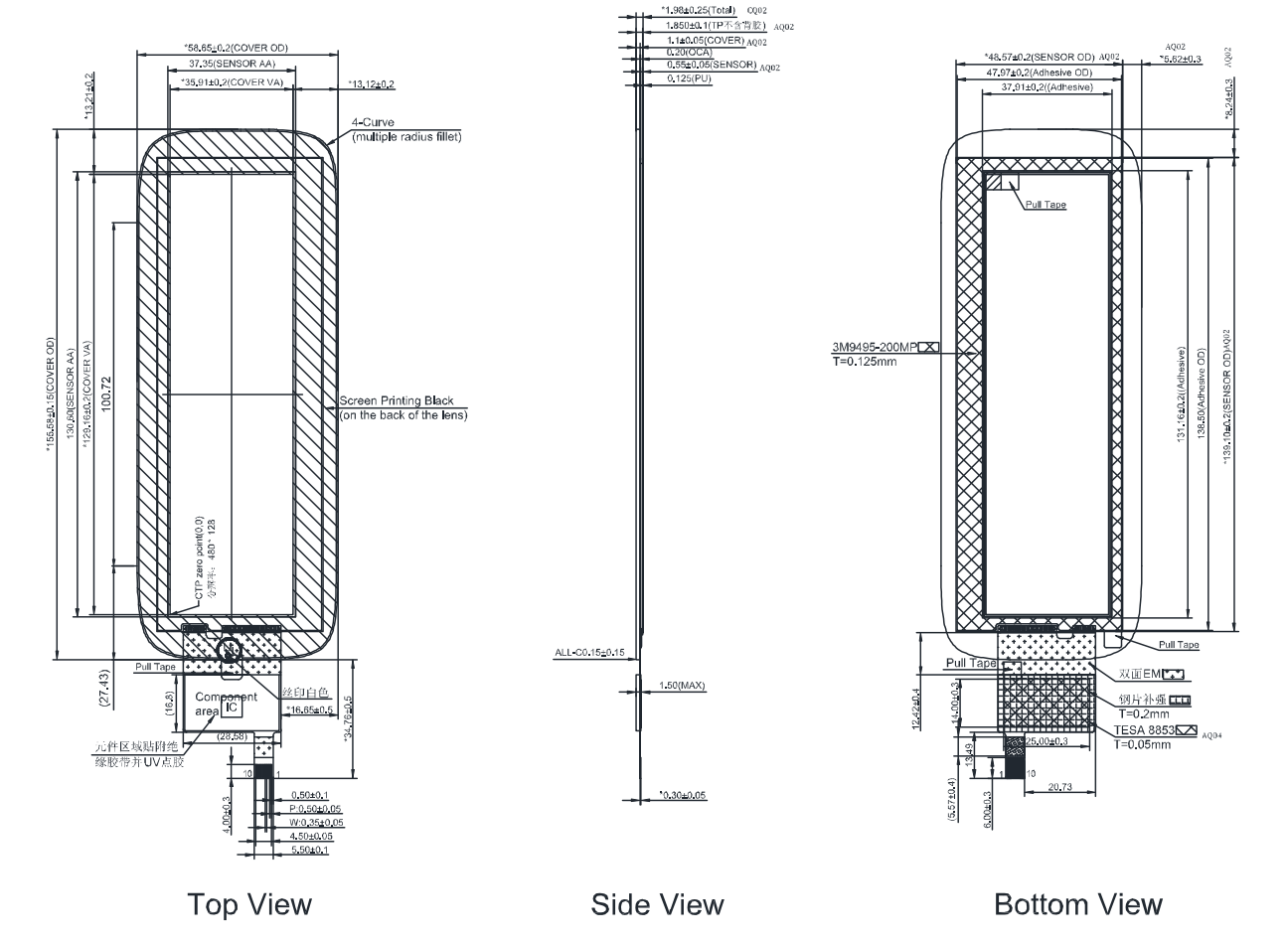

绘画

规格

项目/参数	规格
触控面板尺寸	5.2 英寸（对角线）
产品结构	G+G（CTP）
触摸控制器/IC	CYTMA568-56LQI44BB
渠道	6*21
触点数量	5
外形尺寸（高×深×深）	58.65(高) x 155.58(深) x 1.98(深) 毫米
视野面积（水平 x 垂直）	35.91（高）x 129.16（垂直）毫米
封面材质	钠钙玻璃
覆盖层厚度	1.1毫米
传感器材料	ITO玻璃
传感器厚度	0.55毫米
强化方法	化学强化
表面硬度	最少 7 小时CQ02
触摸透过率	85% 最低
触摸界面	IIC（I2C）
工作温度	-20℃～+70℃
储存温度	-30℃～+80℃
环境要求	符合 RoHS-2.0 标准

申请

工业人机界面系统

适用于空间效率和耐用性都非常重要的机器控制面板、紧凑型操作员界面和工业嵌入式终端。

医疗器械

可集成到需要耐用触摸操作和可清洁表面的便携式诊断设备、监控系统和医疗控制界面中。

手持式工业设备

适用于便携式检查设备、条码终端、门禁系统和窄显示布局的现场服务设备。

智能控制接口

适用于楼宇自动化面板、电梯接口、能源管理系统和定制嵌入式控制设备。

半户外嵌入式设备

与合适的光学粘合、防水和环保设计相结合，可用于室外邻近系统。

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

为什么靠近电机或电源模块时触摸性能会变得不稳定？

工业环境通常包含 EMI 源，例如电机、开关电源和继电器系统。如果接地或屏蔽不充分，电容触摸信号可能会波动，导致重影或响应延迟。

在许多情况下，问题更多地与系统集成有关，而不是触摸面板本身。

较厚的保护玻璃会影响触摸灵敏度吗？

是的。

随着盖板玻璃厚度的增加，手指和传感器之间的感应距离也会增加。这会降低灵敏度，特别是对于手套触摸或低功耗操作模式。

较厚的玻璃可提高耐用性，但触摸调整通常变得更加重要。

这种类型的触摸屏是否需要光学贴合？

并非总是如此，但它通常用于工业和户外应用。

光学粘合有助于减少内反射并提高强环境光下的显示可读性。它还可以提高机械稳定性并降低显示堆栈内部的冷凝风险。

集成窄触摸屏时常见的错误是什么？

一个常见问题是在机械设计过程中忽略电缆弯曲空间和连接器方向。

窄型触摸面板通常用于内部布线空间有限的紧凑型设备。早期机械验证对于避免开发后期的装配干扰非常重要。

圆角触控面板会增加制造复杂性吗？

他们可以。

与标准矩形传感器相比，圆角结构可能涉及玻璃加工、层压对齐和外壳公差控制等额外的处理注意事项。

对于定制项目，这有时会影响模具成本和交货时间。
