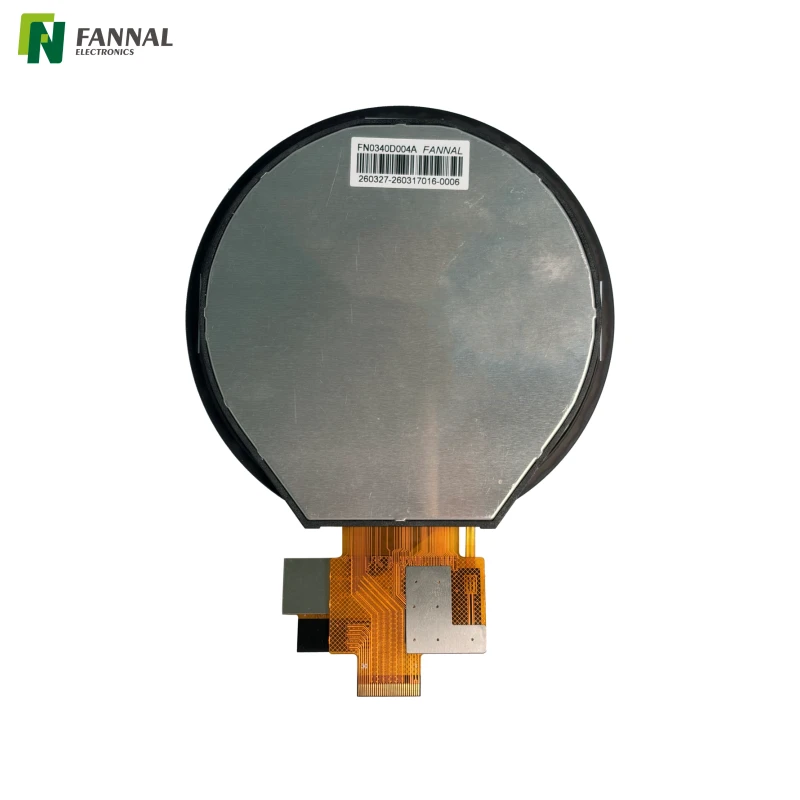

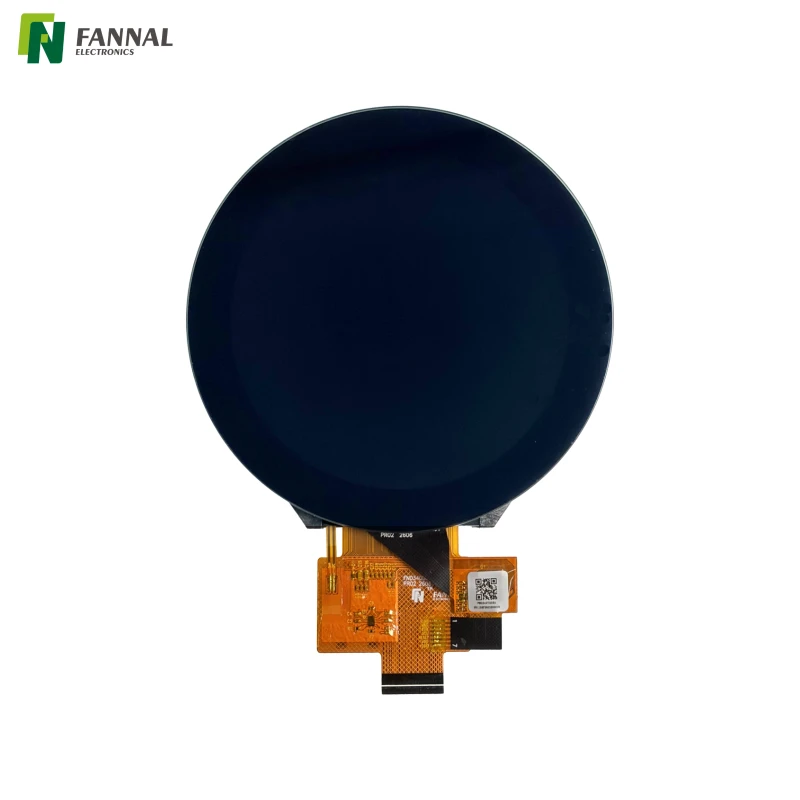

3.4寸工业圆形触摸屏

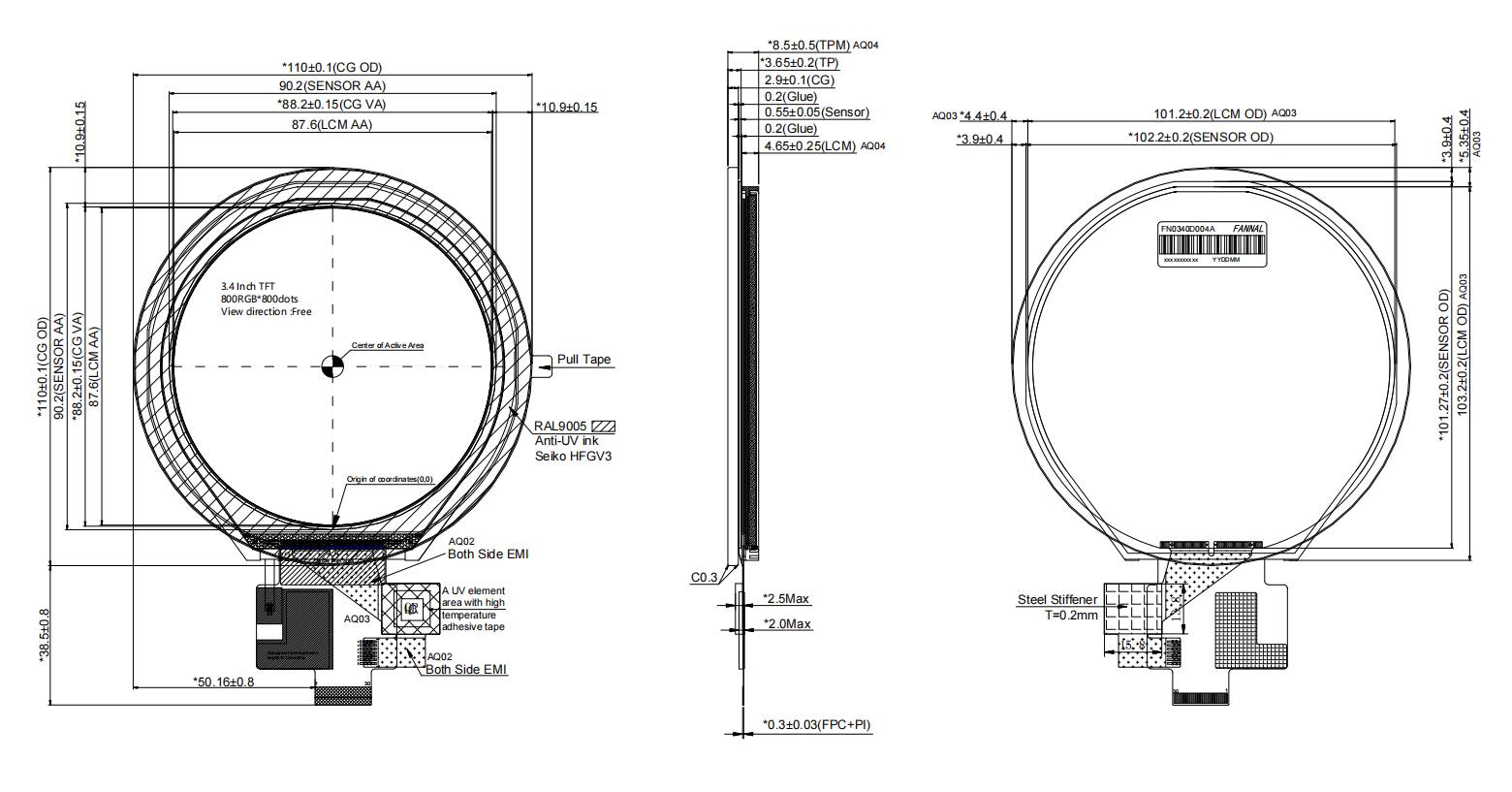

绘画

规格

申请

紧凑型人机界面

圆形显示器可用于紧凑的控制界面，其中圆形屏幕比传统的矩形面板更适合。

仪器仪表

其圆形格式自然适合仪表式界面、状态指示器、测量显示器和仪表板。

工业设备

该模块可以集成到需要触摸输入和非矩形显示格式的紧凑型工业设备、控制器和监控设备中。

专业和嵌入式设备

该显示器还可考虑用于专用嵌入式设备、访问终端、控制设备以及显示器形状是机械或用户界面设计一部分的其他产品。

定制产品接口

对于具有圆形前面板或外壳的 OEM 产品，该模块提供了一个将显示和触摸功能集成到同一组件中的起点，而不是围绕标准矩形 LCD 进行设计。

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

为什么选择圆形触摸显示屏而不是标准矩形显示屏？

主要原因是机械和界面设计。圆形显示器可以自然地安装到圆形外壳、仪表板、仪表和紧凑型产品中，而矩形屏幕要么会浪费空间，要么需要在外壳设计上做出妥协。

800×800分辨率是否意味着显示屏是正方形的？

800×800号 描述了TFT的像素分辨率，而成品显示器具有圆形观看格式。方形像素矩阵提供了定义圆形显示形状的底层图像区域。

光学贴合能否改善明亮环境下的显示效果？

光学粘合可以减少触控面板和 LCD 之间的气隙引起的反射，并提高感知对比度。它本身并不能使显示屏在阳光下可读。对于室外使用，应同时评估完整的光学堆叠、防护玻璃、表面处理、视角和环境光。

将这种圆形显示屏集成到产品中时应该考虑什么？

外壳应考虑 110 × 110 毫米的模块轮廓、圆形可视区域、约 8.5 毫米的总厚度以及显示屏和触摸连接的位置。主机系统还需要支持MIPI显示接口和I⊃2;C触摸接口。对于定制外壳，在最终确定安装设计之前应审查机械图纸。
