Does the 850 cd/m² brightness refer to the LCD panel or the complete touch display?

The specified 850 cd/m² is the brightness of the complete touch display (TPM) after the touch panel has been integrated with the LCD. It represents the brightness users see in the finished display rather than the bare TFT panel.

Is 850 cd/m² suitable for outdoor applications?

An 850 cd/m² display provides good readability in many bright indoor and semi-outdoor environments. For equipment exposed to continuous direct sunlight, optical bonding or a higher-brightness display may be recommended depending on the installation conditions.

Why is LVDS commonly used in industrial touch displays?

LVDS offers stable signal transmission, good electromagnetic compatibility, and broad compatibility with industrial embedded platforms, making it a common interface for long-life industrial equipment.

Can this touch display be customized?

Yes. Cover glass thickness, silk-screen printing, controller configuration, touch firmware, mechanical dimensions, FPC design, and optical bonding options can be customized according to project requirements.

What applications is the FN1010T008A suitable for?

The display is suitable for industrial HMI systems, medical equipment, EV charging terminals, transportation devices, embedded controllers, and other OEM products that require a 10.1 inch high-brightness touch display.

10.1英寸1280×800高亮触摸显示屏

Name: 10.1英寸1280×800高亮触摸显示屏
Brand: FANNAL
Rating: 5.0 (45 reviews)

10.1 英寸 WXGA 电容式触摸显示屏 | 850 尼特

型号：
FN1010T008A
产品品牌：
FANNAL
尺寸（英寸）：
10.1
TP VA (毫米)：
217.96（水平）×136.6（垂直）
显示AA(mm)：
216.96*135.6
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
显示屏接口：
LVD
触摸接口：
国际集成电路公司
盖板 OD（mm）：
264.28(高) x 181.08(垂直) x 9.05(长)
结构：
格+格
分辨率：
1280x800
亮度（CD/m²）：
850

数量：
状态：





询问添加到篮子里

产品描述

图纸和规格

申请

定制

常问问题

FN1010T008A 是一款 10.1英寸WXGA 电容式触摸显示屏， 集成了1280×800 TFT LCD和投射式电容触摸屏。它提供 850 cd/m² 的典型 TPM 亮度 ，并由 Microchip® maXTouch 控制器驱动，专为需要良好可视性、可靠触摸性能和简单系统集成的嵌入式 HMI 系统而设计。

特征

高亮度触摸屏

该显示屏在 触摸集成 (TPM) 后提供 850 cd/m² 的典型亮度，而不是裸露 LCD 面板的亮度。这使得规格更能代表最终产品中可用的亮度。

该亮度级别适合安装在靠近窗户、工厂车间、交通枢纽等环境光相对较高的环境中的设备。对于连续的直射阳光，根据应用仍然可以考虑光学粘合或更高亮度的配置。

WXGA 分辨率以获取更多屏幕信息

1280 × 800 分辨率 比传统的 1024 × 600 或 800 × 480 显示器提供了明显更多的工作空间。它允许同时呈现更多操作信息、图形和控制元素，从而减少 HMI 应用程序中频繁页面切换的需要。

maXTouch 触摸控制器

触摸屏由驱动 Microchip控制器 ，支持 5点电容触摸。该控制器凭借其成熟的固件生态系统和可靠的触摸性能，在嵌入式和工业应用中得到广泛采用。

化学强化玻璃结构

3.0 毫米化学强化防护玻璃 可提高频繁用户交互的设备的耐用性。 G+G结构还提供稳定的光学特性，并支持在需要时进一步定制。

专为嵌入式集成而设计

TFT 通过 LVDS 接口进行通信，而触摸控制器使用 I⊃2;C ，使得该模块适用于嵌入式 Linux 系统、基于 ARM 的平台、工业控制器和其他定制硬件。

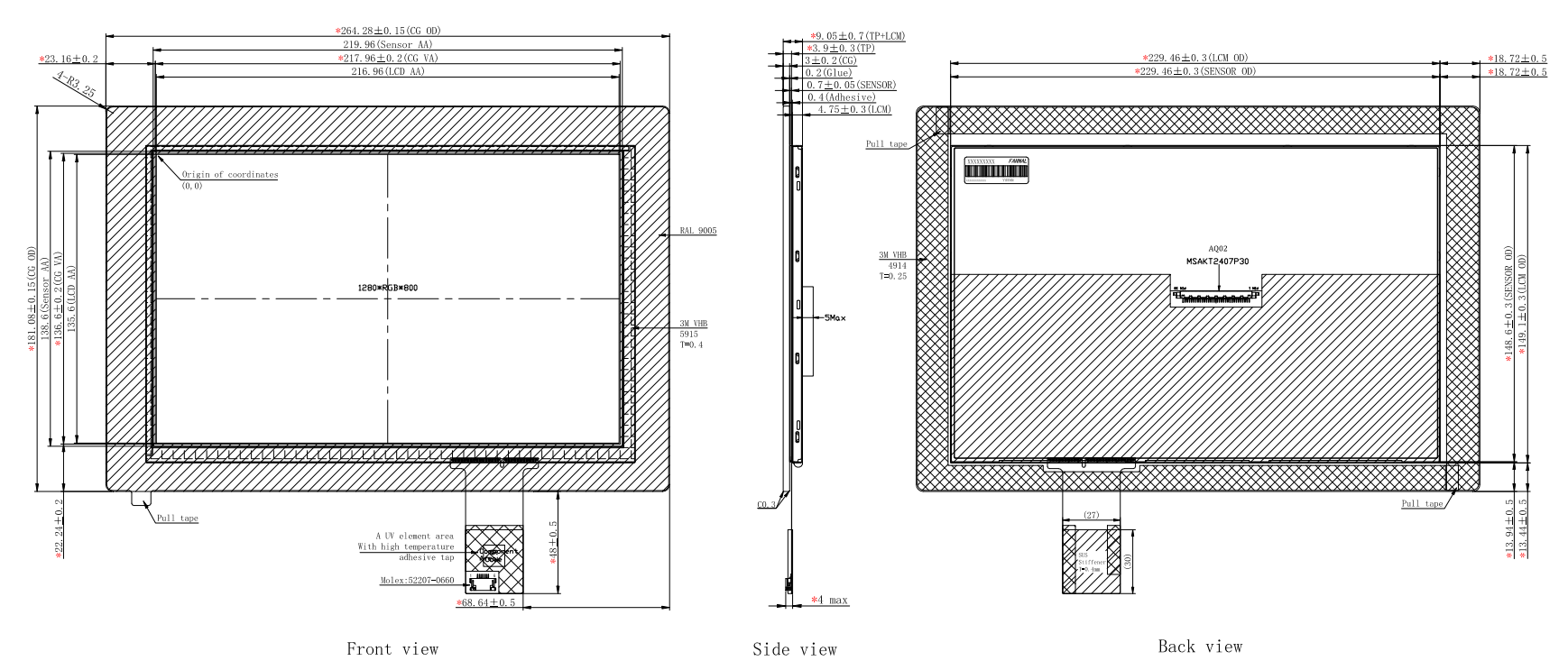

绘画

规格

物品/财产	规格	单元	评论
结构	格+格	-
粘接类型	空气粘合	-
TPM 活动大小	10.1（对角线）	英寸
TPM外形尺寸	264.28(高) x 181.08(垂直) x 9.05(长)	毫米
查看区域	217.96（水平）×136.6（垂直）	毫米
触控IC / 驱动IC	微芯片	-
触摸点/触摸次数	5	-
触摸模式	手指	-
触摸界面	国际集成电路公司	-
IIC地址	0x4A	-
盖板厚度	3.0	毫米	化学强化
ITO玻璃厚度	0.7	毫米
表面硬度	≥6H	-
透光率	85分钟	%
工作温度	-20 ~ +70	℃
储存温度	-30 ~ +80	℃
TFT 部件号	FN1010D013C	件	遵循规范
TPM 表面亮度/亮度	680（最小值）/850（典型值）	cd/平方米
TFT接口	LVD	-
TFT分辨率	1280×800	-

申请

工业操作员界面

适用于需要更大显示面积和可靠触摸操作的生产设备、机器控制面板和工厂自动化系统。

医疗设备

可集成到在受控室内环境中运行的诊断仪器、实验室分析仪和医疗保健设备中，在这些环境中图像清晰度和响应式触摸非常重要。

电动汽车充电和智能能源系统

更高的 TPM 亮度提高了充电站、能源管理终端和安装在阴影或部分暴露条件下的室外机柜的可读性。

船舶及运输设备

适用于在变化的光照条件下需要稳定的触摸输入和良好可视性的导航终端、车载监控系统和交通设备。

OEM嵌入式产品

专为开发定制 HMI 解决方案、信息亭、仪器和特定应用电子设备的制造商而设计。

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

850 cd/m² 亮度是指 LCD 面板还是完整的触摸显示屏？

规定的 850 cd/m² 是 TPM亮度，代表触摸屏与LCD集成后整个触摸屏的亮度。该值更好地反映了用户在成品中的亮度体验。

850 cd/m² 足够户外应用吗？

这取决于安装环境。约 850 cd/m² 适合许多明亮的室内场所和半室外应用。暴露在连续直射阳光下的设备可能需要光学粘合、防反射处理，甚至需要更高的亮度，具体取决于环境条件。

为什么工业显示器仍普遍使用LVDS？

LVDS 因其提供稳定的信号传输、良好的电磁兼容性以及与工业计算平台的广泛兼容性而仍然被广泛使用。许多嵌入式系统继续使用 LVDS 来实现较长的产品生命周期。

触摸屏可以定制吗？

是的。定制选项通常包括盖板玻璃厚度、表面处理、丝网印刷、触摸控制器配置、FPC 设计、机械尺寸和光学粘合，具体取决于项目要求。

哪些应用可以受益于 10.1 英寸 WXGA 显示屏？

10.1英寸 1280×800 显示屏为图形用户界面提供了额外的屏幕空间，使其适用于工业HMI、医疗设备、充电终端、交通系统和其他同时显示多个控件或实时信息的嵌入式设备。
