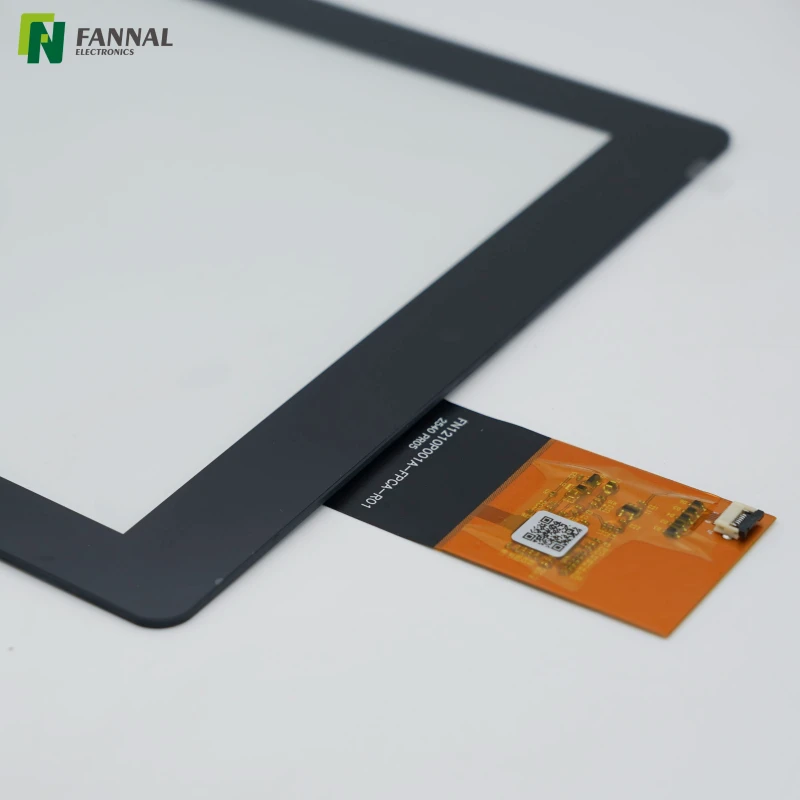

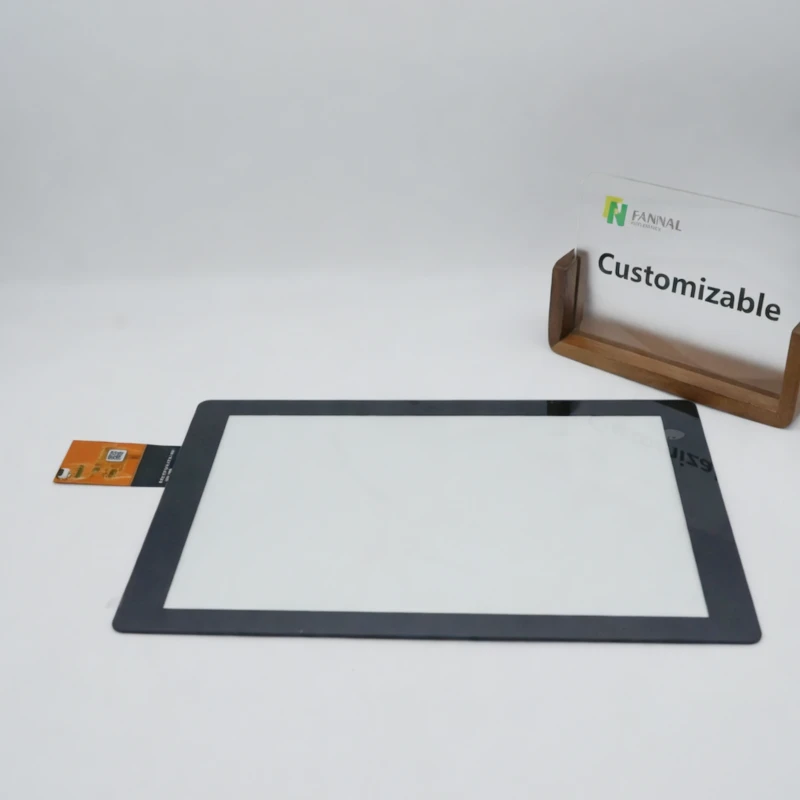

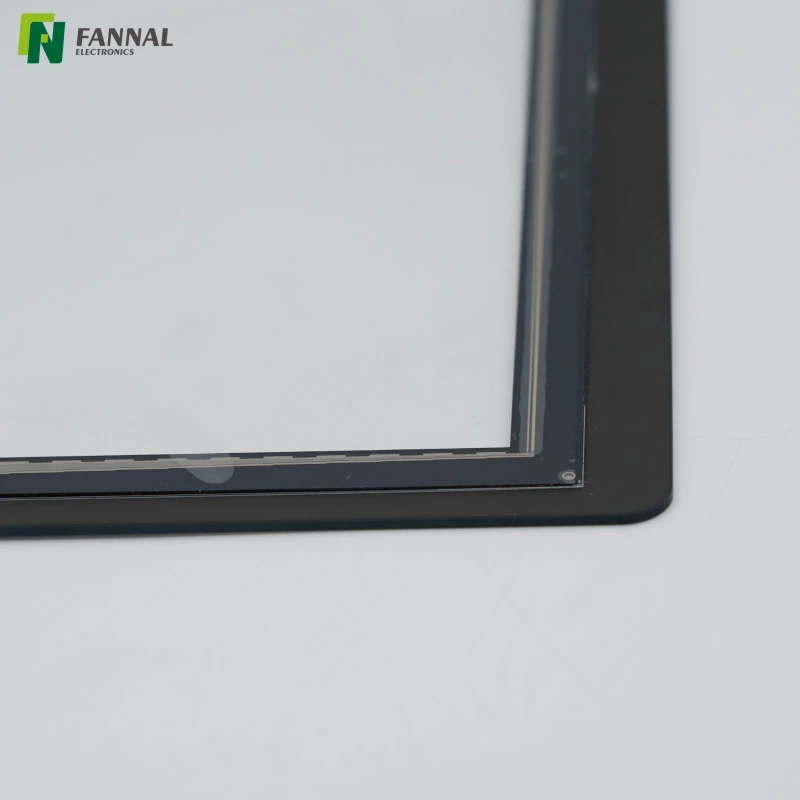

12.1英寸宽温触摸屏| AG G+G

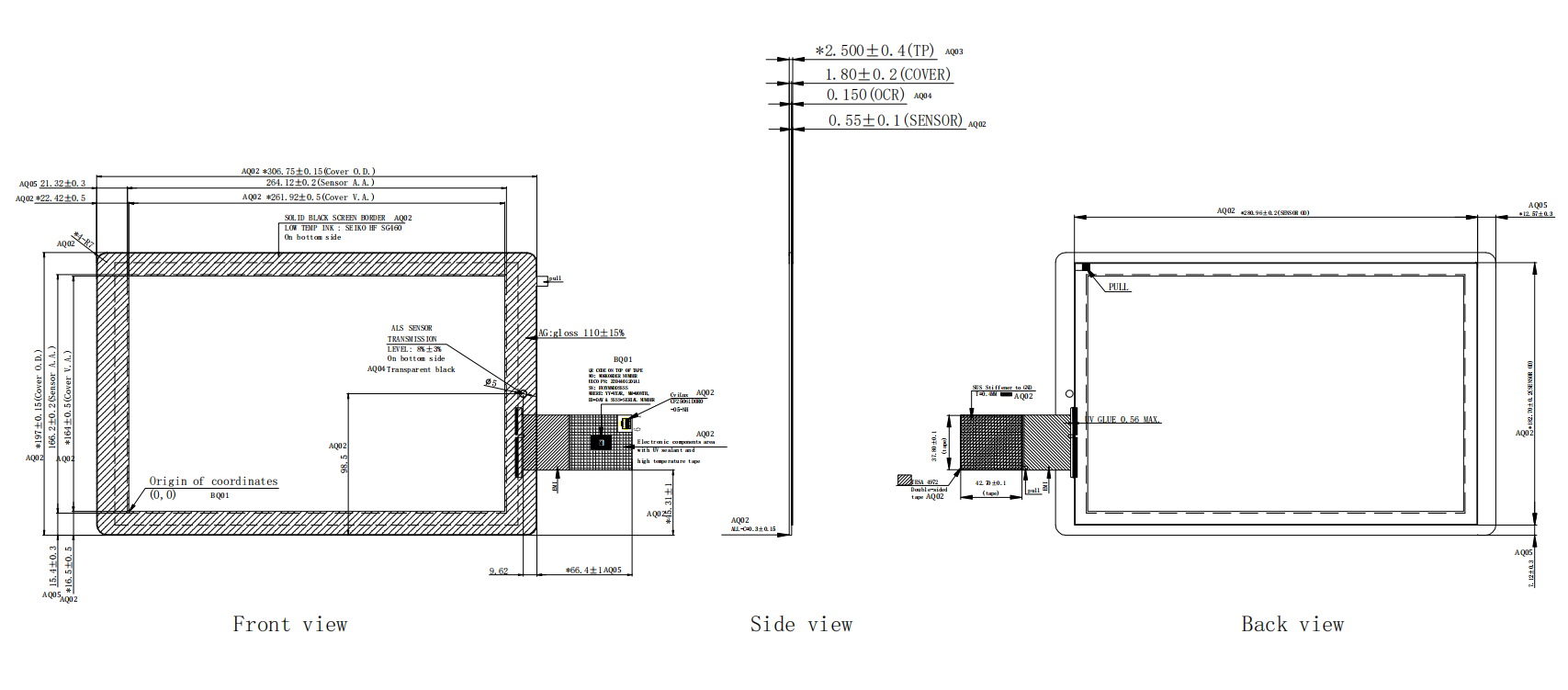

绘画

规格

申请

工业控制面板

12.1 英寸规格为 机器控制、状态屏幕、参数调整和其他操作员功能提供了足够的工作区域。当控制面板直接安装在工业设备上时，宽温度范围尤其重要。

室外邻近设备

对于安装在半室外区域、车间、交通设施或温度波动较大的地点的设备， -30°C 至 +85°C 的工作范围 提供了有用的环境空间。 AG 表面还可以帮助减少周围光线的反射。

工厂自动化设备

更大的触摸表面和多点触摸功能允许界面将导航、参数输入和图形控制结合起来，而无需完全依赖物理按钮。

测试、测量和控制设备

12.1英寸面板可容纳信息密集的界面，例如测量数据、图表、配置菜单和控制功能。独立设计还允许触摸层与项目特定的 LCD 相匹配。

嵌入式人机界面系统

该面板可以集成到定制的 HMI 设备中，其中机械结构、LCD 和 触摸面板 作为单独的组件开发，而不是使用现成的监视器。

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

AG 处理的目的是为了使显示屏在阳光下可读吗？

不会。 防眩光和 阳光下可读 可解决不同的问题。 AG 处理可减少表面反射，但不会增加显示器的亮度。如果设备将暴露在阳光直射下，则应单独评估所选 LCD 的亮度、光学堆栈和可读性。

为什么使用独立的触摸面板而不是集成的触摸显示屏？

独立面板使系统设计人员可以更自由地单独选择 LCD。当需要保留现有显示器、所需分辨率是特定于项目的或者独立开发机械和触摸要求时，这非常有用。

-30°C 至 +85°C 是整个显示屏的温度范围吗？

不可以。这些规格适用于 触摸屏本身。如果面板与 LCD 集成，则应根据预期的操作环境检查 LCD、粘合材料、控制器、粘合剂和其他组件。

12.1英寸面板可以定制不同的LCD吗？

有可能，是的。对于 定制集成，需要匹配 LCD 活动区域、触摸查看区域、轮廓尺寸、玻璃盖板几何形状、安装方法和接口要求。 当标准配置与设备设计不匹配时， FANNAL可以将触摸屏和显示器作为集成解决方案进行评估。
