Is this display suitable for outdoor applications?

The 700 nits brightness makes the display more suitable for semi-outdoor environments than standard indoor displays. However, air bonding may still introduce reflections under direct sunlight.

Why does this display use air bonding instead of optical bonding?

Air bonding helps reduce overall module cost and can simplify maintenance or replacement. Optical bonding generally offers better optical performance but may not be necessary for all industrial applications.

What is the purpose of the shield track in the touch sensor?

Shield tracks help reduce electromagnetic interference affecting touch performance, especially in industrial systems with motors, power electronics, or switching noise.

Can this display operate in low-temperature environments?

Yes. The module supports operation down to -20°C, making it more suitable for industrial and transportation applications exposed to lower ambient temperatures.

Is XGA resolution still commonly used in industrial systems?

Yes. Many industrial and medical systems continue using 1024×768 resolution because existing software interfaces and embedded hardware platforms were designed around 4:3 displays.

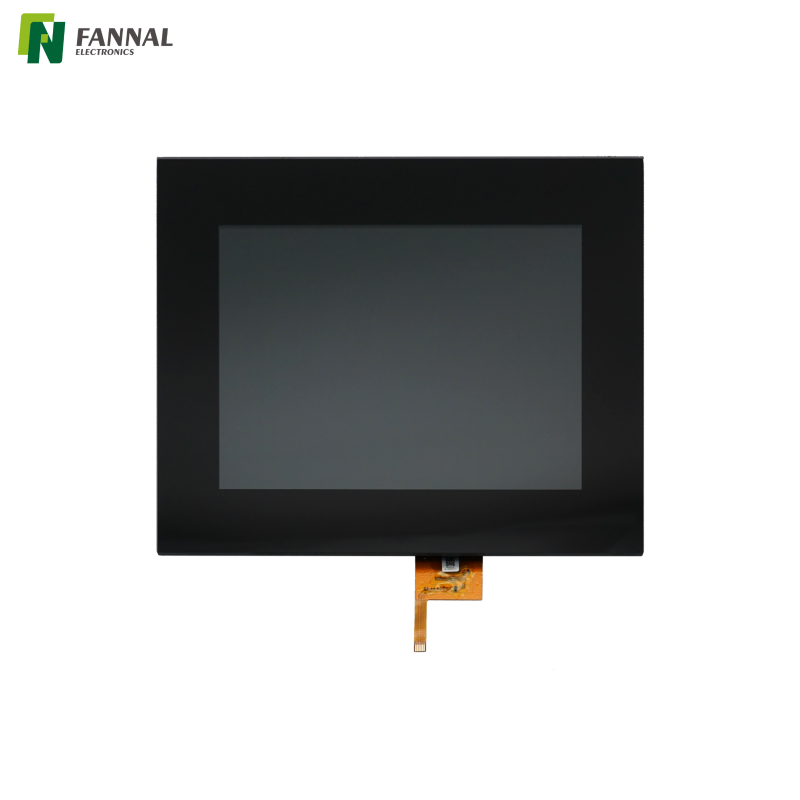

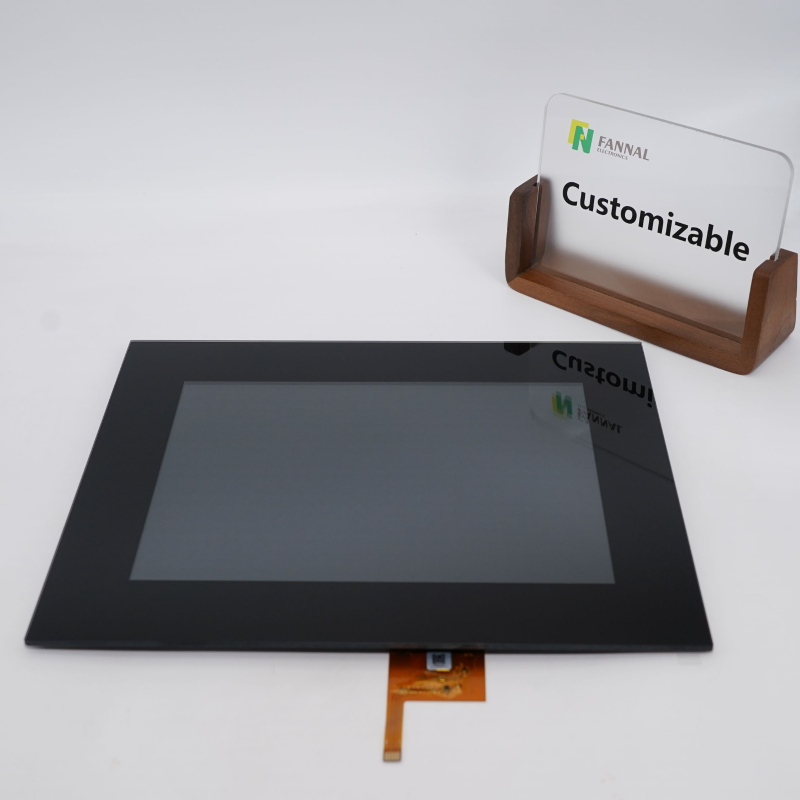

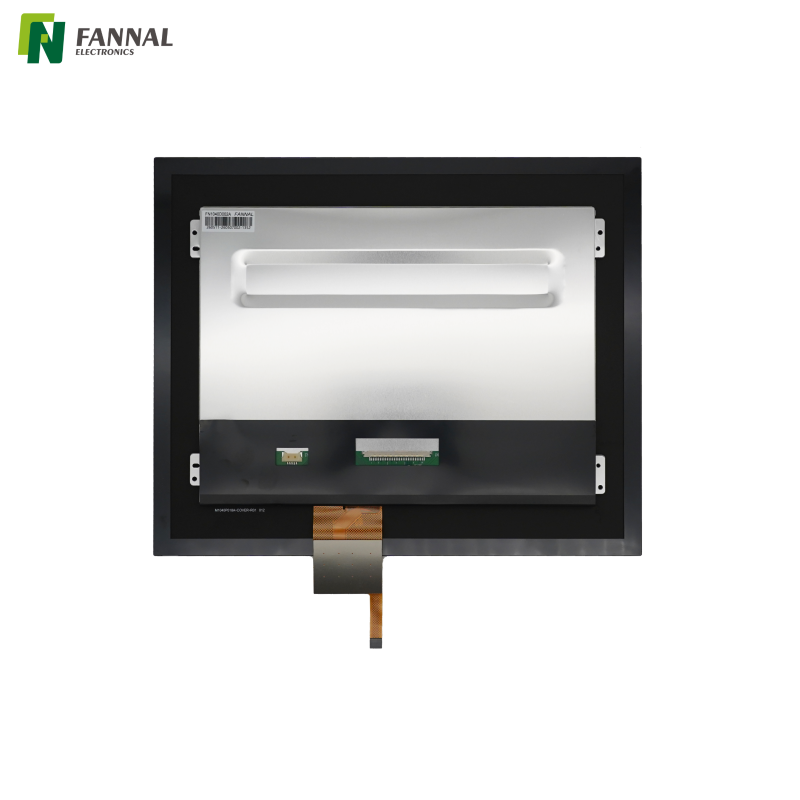

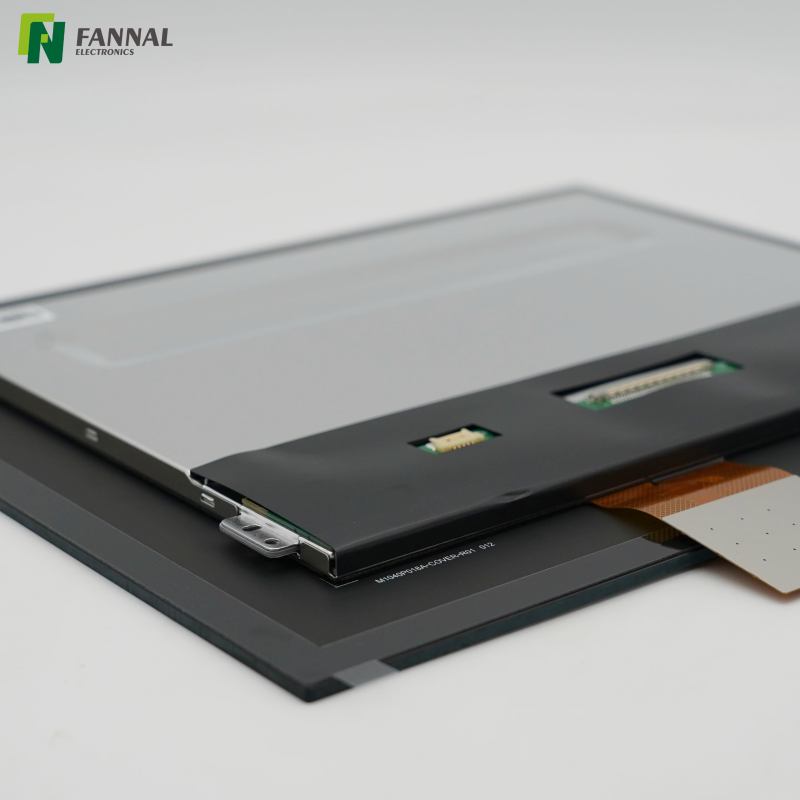

10.4英寸工业触摸显示屏| 1024×768 LVDS TFT 带PCAP

这款 10.4 英寸触摸显示屏结合了 1024×768 LVDS TFT 面板、G+G 投射电容式触摸屏和 IIC 接口。

型号：
FN1040T018A
产品品牌：
FANNAL
尺寸（英寸）：
10.4
TP VA (毫米)：
211.43（高）×158.82（垂直）
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
显示屏接口：
LVD
触摸接口：
国际集成电路公司
盖板 OD（mm）：
282.9（高）x 237（垂直）x 10.94（长）
结构：
格+格
分辨率：
1024×768
亮度（CD/m²）：
700

数量：
状态：





询问添加到篮子里

10.4寸工业触摸屏

产品功能

图纸和规格

申请

定制

常问问题

特征

700 尼特亮度，适合更高的环境光环境

与标准室内显示屏相比， 700 尼特的典型亮度有助于提高环境光条件控制较少的工业车间、运输设备和半室外安装的可读性。

工业设备宽温设计

-20°C 至 +70°C 的工作温度范围使该模块更适合暴露于季节性温度变化或内部产生热量的工业环境。

G+G PCAP 触摸屏，采用化学强化玻璃

玻璃-玻璃结构与 3.0 毫米盖板相结合，比更薄的消费级触摸结构提供更好的机械耐用性。更适合需要重复操作或前面板保护的设备。

用于嵌入式集成的 IIC 触摸界面

IIC 触摸界面通常用于嵌入式 Linux 和基于 ARM 的系统，这些系统优先考虑低引脚数通信和简化集成。

屏蔽轨道设计可提高抗噪音能力

该传感器包括屏蔽轨道，有助于减少电噪声环境中的触摸干扰问题。当显示器集成在电机、电源或工业控制板附近时，这一点变得更加重要。

具有成本和适用性优势的空气粘合结构

该模块使用空气粘合代替光学粘合。虽然光学粘合通常可提供更好的阳光可读性和抗冷凝性，但空气粘合可以降低总体模块成本并简化某些设备设计中的更换。

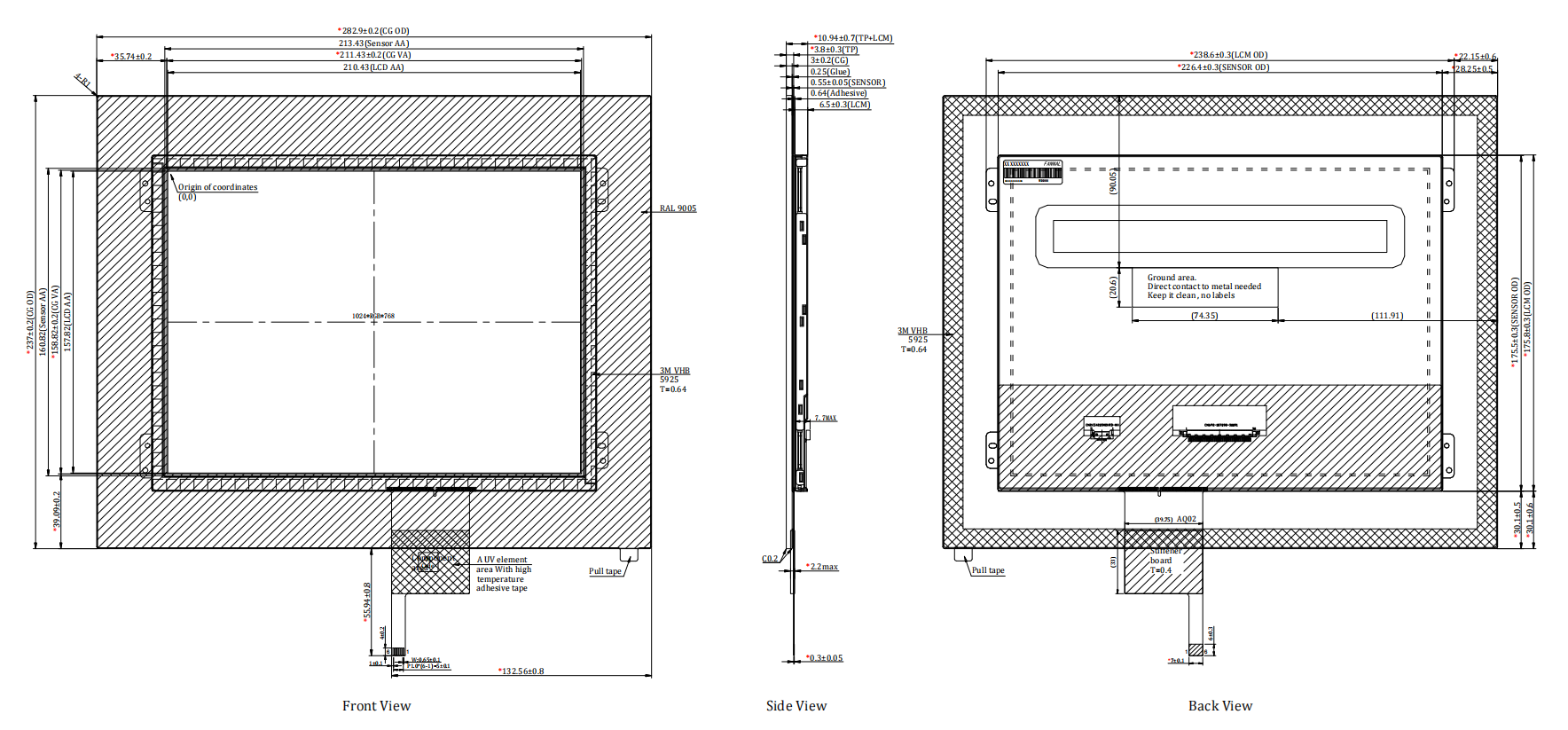

绘画

规格

物品/财产	规格/要求	单元
TPM 活动尺寸/尺寸	10.4（对角线）	英寸
TPM外形尺寸	282.9（高）x 237（垂直）x 10.94（长）	毫米
查看区域	211.43（高）×158.82（垂直）	毫米
TFT 分辨率/分辨率比	1024×768	-
TFT表面亮度	700（典型值）/550（最小值）	$ ext{cd/m}^2$
TFT接口	LVD	-
TFT电源	3.3	V
结构	格+格	-
盖板厚度	3.0（化学强化）	毫米
玻璃传感器厚度	0.55	毫米
传感器型式	钻石	-
传感器通道数	TX23*RX30	-
传感器间距	6.99*7.11	-
传感器XY间隙	0.5	-
盾轨	是的	是/否
粘接类型	空气粘合	-
接合材料	双面胶带	-
光/触摸透过率	85% 最低	-
触控驱动IC / 触控IC	ILI2520 (AQ03)	-
触摸点/触摸次数	5（干燥）	-
触摸模式	手指	-
触摸界面	国际集成电路公司	-
IIC地址	0x41	-
触摸电源	5	V
表面硬度	≥7H	-
工作温度	-20 ~ +70	℃
储存温度	-30 ~ +80	℃
湿度	10%~90%	-
环境要求	有害物质限制指令	-
TFT 部件号	FN1040D002A	件

申请

工业人机界面系统

适用于需要在扩展温度条件下稳定触摸操作的工厂自动化界面、机器控制面板和嵌入式操作员终端。

医疗和诊断设备

适用于医疗分析仪、实验室仪器和监控系统，其中可靠的触摸交互和长生命周期支持非常重要。

运输和移动设备

亮度和温度规格使显示器更适合交通枢纽、多用途车辆和暴露于更广泛环境波动的设备。

户外或半户外设备

可用于半户外信息亭或具有遮荫安装条件的工业设备。对于阳光直射，仍建议使用光学粘合。

嵌入式控制平台

LVDS 显示接口和 IIC 触摸通信简化了与许多工业 SBC 和嵌入式计算平台的集成。

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

该显示器适合户外应用吗？

部分地。 700 尼特的亮度高于标准室内显示器，可以支持一些半室外环境。然而，由于该模块采用空气粘合，强烈的直射阳光仍可能会产生明显的反射。

为什么使用空气粘合而不是光学粘合？

空气粘合有助于降低模块成本，并可简化维修或面板更换。光学粘合通常可提供更好的光学性能，但并非每个工业应用都需要它。

该显示器可以在寒冷的环境中运行吗？

是的。低至 -20°C 的工作温度范围使其比标准商业显示器更适合低温工业环境。

触摸传感器中的屏蔽轨道有什么好处？

屏蔽轨道有助于减少影响触摸性能的电磁干扰。当显示器安装在开关电源、电机或工业控制电子设备附近时，这可以提高稳定性。

1024×768还常用吗？

是的。 XGA 分辨率在工业、医疗和嵌入式系统中仍然很常见，其中现有的软件布局和主板平台最初是围绕 4:3 显示格式设计的。
