6.8 英寸投射电容式 (PCAP) 触摸屏 采用 G+G 结构 和 I²C 接口,可提供精确且灵敏的多点触控输入。
它专为工业和嵌入式系统而设计,可在苛刻的环境中提供可靠的触摸性能,并支持与各种控制器集成。
特征
6.8' PCAP 触摸屏 – 支持多点触摸检测,实现准确输入。
G+G(玻璃+玻璃)结构 ——适合工业用途的耐用且稳定的结构。
I²C 接口 – 与嵌入式系统和控制器轻松集成。
高响应性 ——平滑、精确的触摸响应,适合控制应用。
工业级设计 ——在标准工业温度范围下稳定运行。
可定制 – 可根据要求提供可选的触摸屏涂层、连接器类型和 FPC 长度。

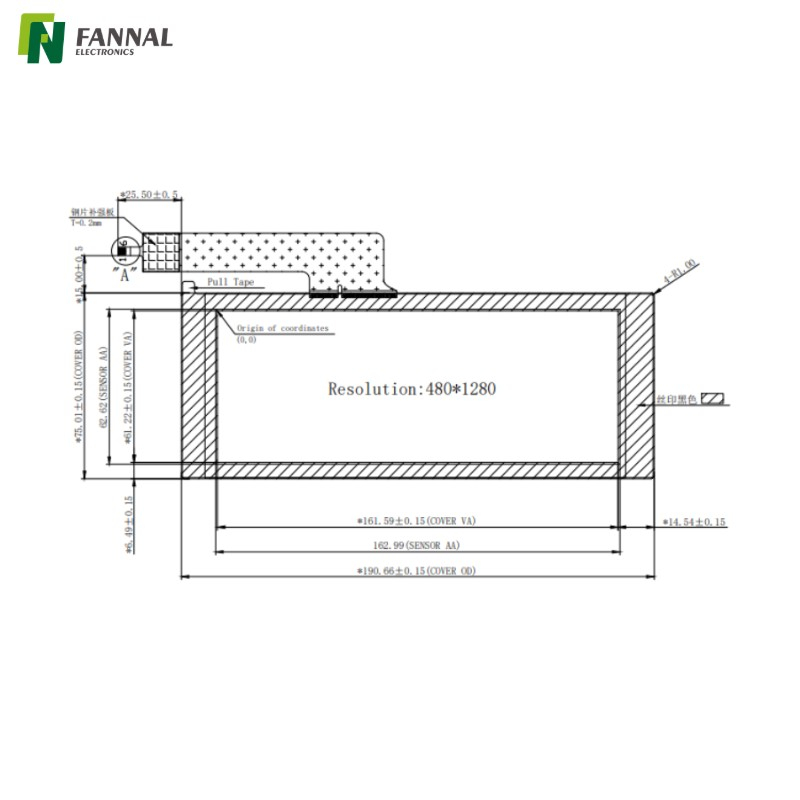

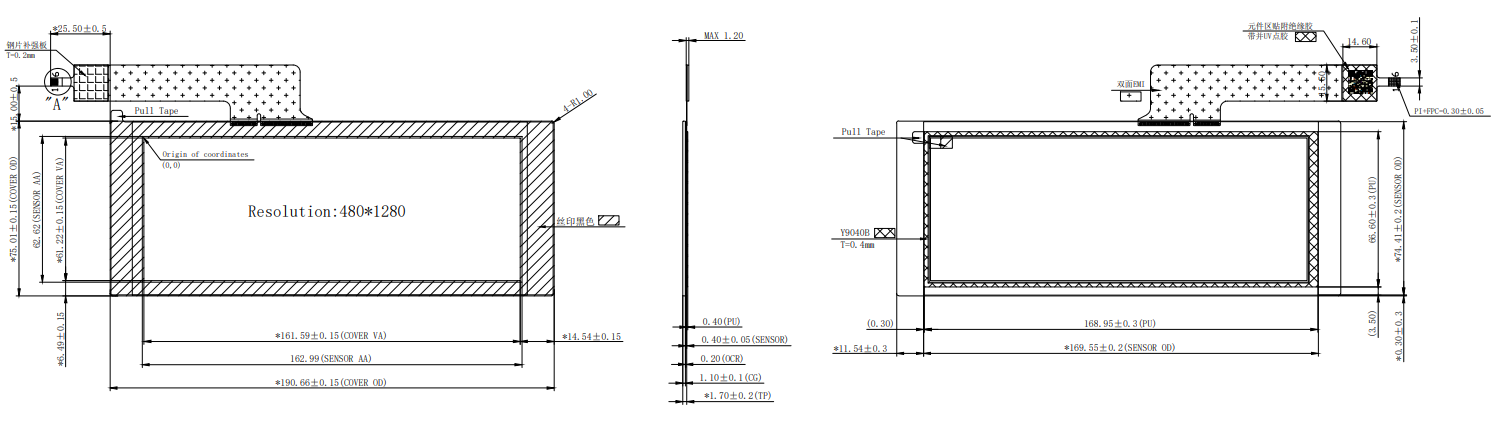

绘画
规格
建造 | 材料 | 评论 |
盖玻片 | 化学强化玻璃 | 厚度:1.1mm±0.05mm |
光学透明胶 | 光学字符识别 | 厚度:0.175mm±0.05mm |
ITO玻璃 | ITO玻璃 | 双面ITO玻璃;厚度:0.4mm±0.05mm |
物品 | 描述 | 单元 |
触控模组尺寸 | 6.8 | 英寸 |
外形尺寸 | 190.66*75.01 | 毫米 |
查看区域 | 161.59 * 61.22 | 毫米 |
传感器区域 | 169.55 * 74.41 | 毫米 |
覆盖层厚度 | 1.1 | 毫米 |
触摸次数 | 5 | - |
界面 | I2C | - |
控制器 | 微芯片 | - |
定制
• 可用尺寸:最大 65"
• 结构选项:G+G、G+F+F,专为工业和汽车应用而设计
• 触摸功能:支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触
• 工作温度:
工业级:–20°C ~ +70°C
汽车级:–30°C ~ +85°
• 由FANNAL提供触摸调节和固件优化(内部固件设计)
• 值得信赖的IC合作伙伴:EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip (FANNAL的设计合作伙伴)
• 高可靠性:出色的抗干扰性和长期稳定性
• EMC设计:全面的电磁兼容工程,满足EMI/RFI和工业标准
• 材料选择:
玻璃:0.55mm–10.0mm
PMMA:0.5mm–3.0mm
PC:0.1mm–1.0mm
• 定制设计:CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理:
3A:AG / AR / AF
抗菌/防爆
光学贴合 | 尺寸范围 | 笔记 |
奥卡 | 最大 15.6” | 两条用于大批量生产的全自动生产线 |
定位/OCR | 最大 32” | 出色的高对比度和耐用性 |
硅酮 | 最大 32” | 坚固耐用的大型工业应用的理想选择 |
关于FANNAL
![]() | 经验丰富: 在 TFT 显示器、AMOLED 显示器、触摸显示器、电容式触摸屏和触摸显示器制造领域 拥有 15 年经验。 |
![]() | 一站式解决方案: 触摸屏、显示屏和光学贴合的 完整内部流程 |
![]() | 全球服务: 意大利、德国、法国、西班牙、印度、日本、新加坡等 — 及时的本地支持. |
![]() | 强大的背景: 由欧洲顶级嵌入式和显示解决方案领导者 SECO提供资金支持。 |
![]() | 可靠的供应: 我们的 长期供应商网络 确保您即使在高需求季节也能获得一致的质量和可靠的交货。 |
![]() | 质量保证:ISO 9001、ISO 14001、ISO 45001、ISO 13485 和 IATF 16949 认证;符合 REACH 和 RoHS 标准。 |
证书
常问问题
Q1: 此触控面板可以与定制嵌入式系统集成吗?
答: 是的。 I⊃2;C 接口和标准机械尺寸允许与大多数嵌入式控制器和工业平台集成。
Q2:可以定制额外的触摸功能吗?
答: 是的。 FANNAL可以根据项目要求提供可选涂层、连接器类型、FPC长度和其他定制调整。
Q3: 有安装配件吗?
答: 可以提供安装支架和线束等可选配件以方便集成。
Q4:这款面板支持多少个触摸点?
答: 6.8' PCAP 面板支持多点触控功能;具体触摸点取决于 IC 控制器配置。
Q5:这款触摸屏适合连续操作吗?
答: 是的。如果正确集成,它可以在工业和嵌入式应用中长期使用。
