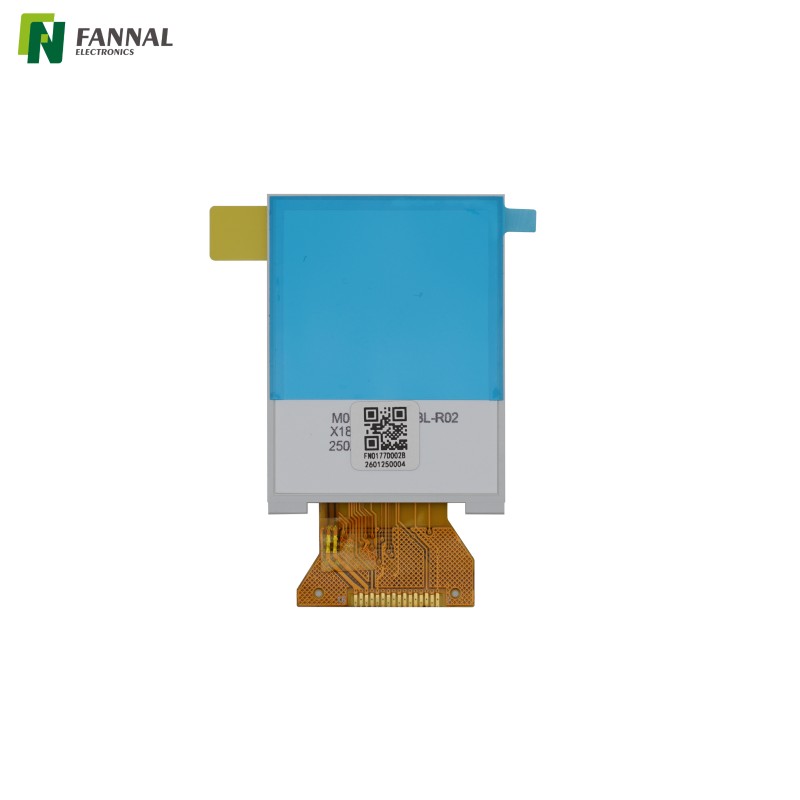

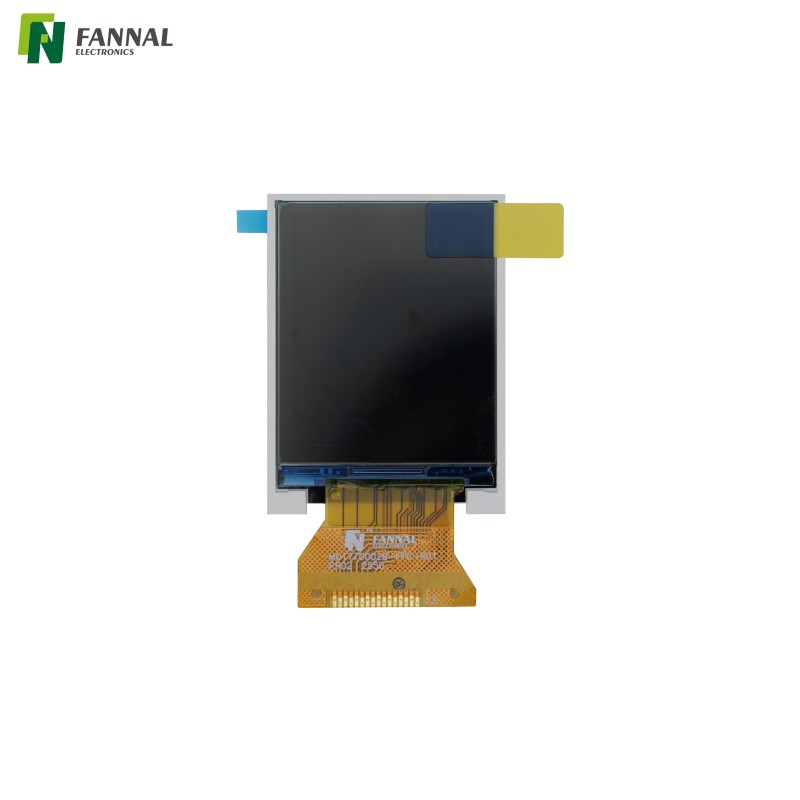

1.77英寸宽视角SPI TFT LCD显示模块

Name: 1.77英寸宽视角SPI TFT LCD显示模块
Brand: FANNAL
Rating: 5.0 (9 reviews)

适用于 MCU 和嵌入式系统的 1.77 英寸 SPI TFT 显示模块

型号：
FN0177D002B
产品品牌：
FANNAL
尺寸（英寸）：
1.77
显示AA(mm)：
28.03（水平）× 35.04（垂直）
操作温度（℃）：
-20~65
存储温度（℃）：
-30〜80
显示屏接口：
SPI
对比度：
1500:1
分辨率：
128×160
可视角度：
全部
亮度（CD/m²）：
350

数量：
状态：





询问添加到篮子里

产品描述

图纸和规格

申请

定制

常问问题

这款 1.77 英寸 TFT LCD 模块将紧凑的占地面积与常黑显示模式、SPI 接口和宽视角相结合。由于空间限制而不是显示器尺寸，通常会选择小型显示器，这使得接口类型、功耗和可读性在集成过程中同样重要。

特征

尺寸紧凑，适合空间受限的设计

该显示屏的模块尺寸为 34.7 × 46.7 × 2.5 mm ，可以安装到前面板空间有限的产品中。在较小的设备中，机械布局通常成为比显示分辨率更大的限制。

常黑显示模式可提高对比度性能

该面板采用常黑结构， 典型对比度为1500:1 。与许多标准小型 TFT 显示器相比，更高的对比度有助于提高典型室内条件下的感知图像质量和可读性。

用于简化硬件连接的 SPI 接口

该显示器使用 SPI 接口，通常选择用于需要控制引脚数和布线复杂性的紧凑型显示模块。接口选择仍然取决于处理器功能和系统要求。

宽视角

该显示器支持 所有观看方向，允许内容从不同的安装角度保持可见。当产品或操作位置之间的显示方向不同时，这会很有用。

低功耗

典型功耗约为 0.03 W ，这有助于降低使用电池电源或功耗敏感平台运行的产品的系统功耗要求。

系统级功耗仍取决于背光设置和操作条件。

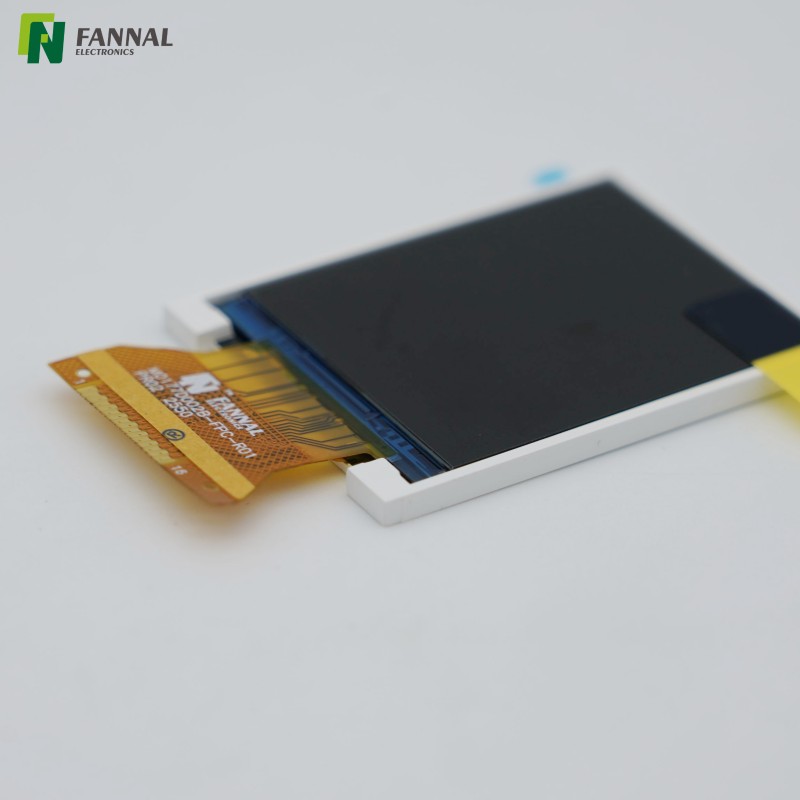

FPC插件连接

该模块采用FPC插件连接结构，可集成到紧凑组件和嵌入式产品中。

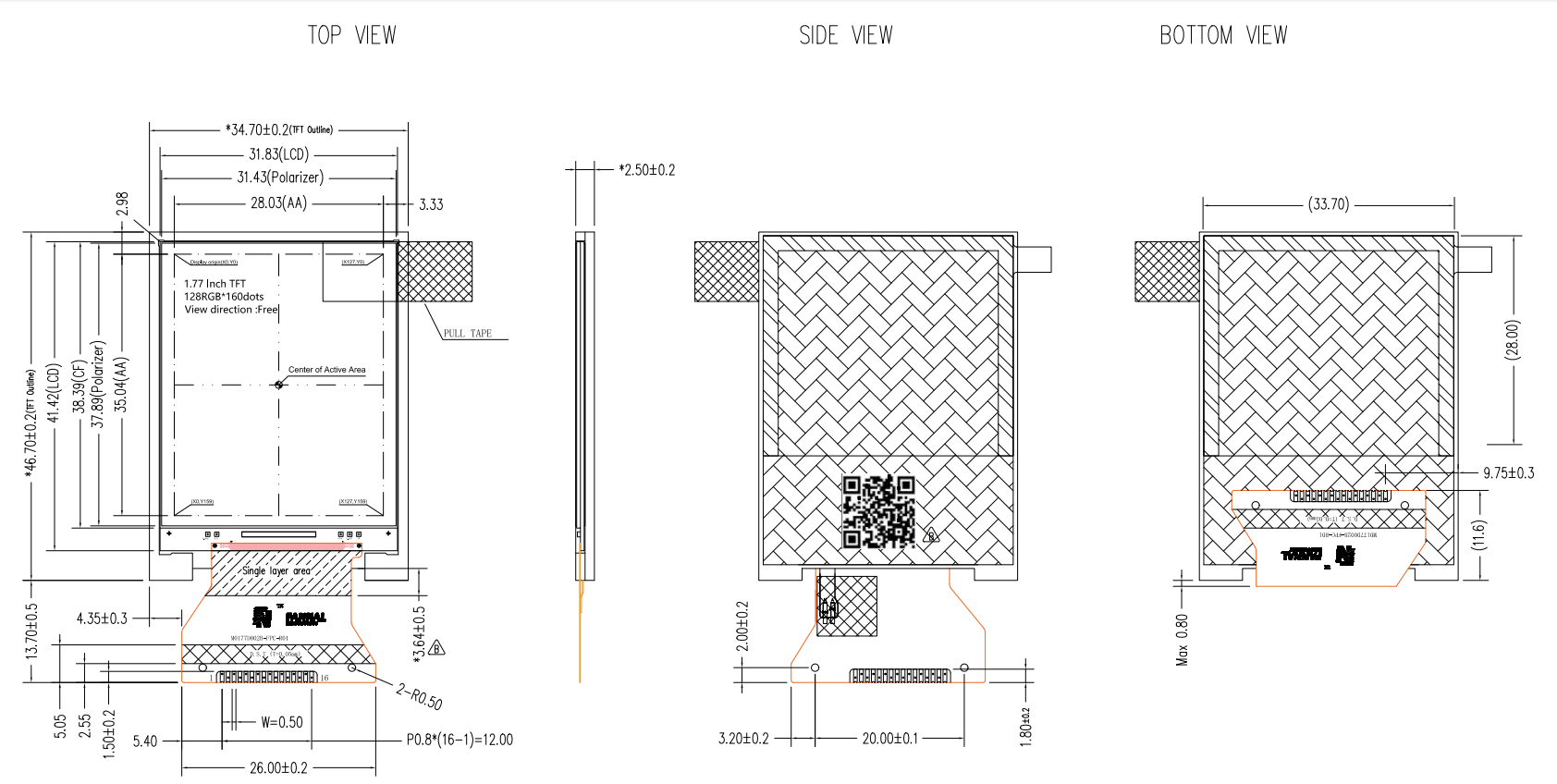

绘画

规格

范围	规格	单元
液晶屏尺寸	1.77（对角线）	英寸
分辨率	128（水平）×160（垂直）	像素
像素间距	0.219（水平）×0.219（垂直）	毫米
活动区域	28.03（水平）× 35.04（垂直）	毫米
模块尺寸	34.7（宽）×46.7（高）×2.5（深）	毫米
液晶屏类型	透射式	-
显示模式	通常是黑色的	-
显示/观看方向	免费/全部	-
对比度	1500:1	-
亮度	350（典型值）、300（最小值）	cd/平方米
均匀度	80%	-
像素排列	RGB垂直条纹	-
界面	SPI	-
电源	2.8	V
功耗	0.03（典型值）	W
联系	FPC插件	-
驱动IC	硅创公司	-
重量	6.0（典型值）	g
工作温度	-20 ~ +65	℃
储存温度	-30 ~ +80	℃
环境要求	RoHS-2.0	-
未标记公差	±0.2	毫米

申请

手持式仪器

适用于可用空间有限的便携式测试设备和紧凑型测量设备。

紧凑型人机界面

可用于小型操作面板和嵌入式控制界面，仅需要显示基本信息。

智能设备

适用于需要状态指示、菜单导航或基本图形界面的紧凑型设备。

便携式电子产品

可以集成到需要平衡显示尺寸和功率要求的电池供电产品中。

嵌入式设备显示器

适用于需要紧凑型显示模块而不增加设备整体尺寸的系统。

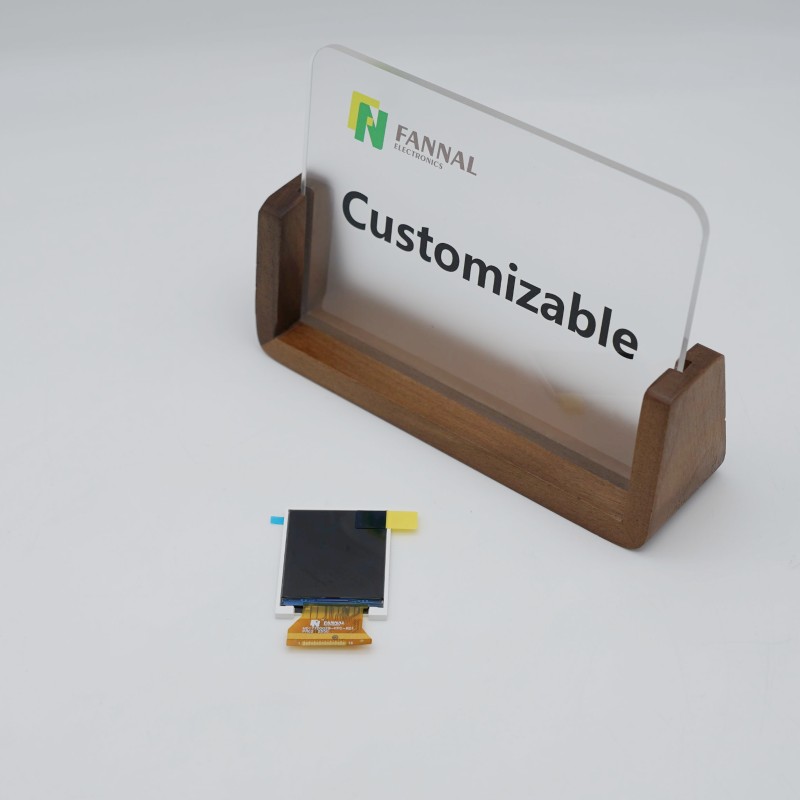

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

为什么选择小型 TFT 显示屏而不是较大的显示屏？

显示尺寸的选择通常取决于可用空间、观看距离和界面要求，而不是简单地将尽可能大的屏幕安装到设计中。

常黑能提高显示质量吗？

与常白结构相比，常黑面板通常提供更好的感知对比度和更暗的黑色水平，尽管最终图像质量也取决于背光性能和观看条件。

SPI 是否适合所有显示应用？

未必。 SPI 可以简化较小显示器中的硬件连接，但较大的显示器或刷新要求较高的应用程序可能会使用不同的接口。

为什么观看方向在小型显示器中很重要？

小型显示器通常安装在具有不同安装角度的产品中。更宽的观看特性有助于在不同的使用条件下保持可读性。

低显示功耗是否直接决定系统总功耗？

不会。系统级功耗还取决于处理器、背光设置、运行时间和其他连接的组件。
