10.1 英寸超薄触摸显示屏 | 1024×600G+G

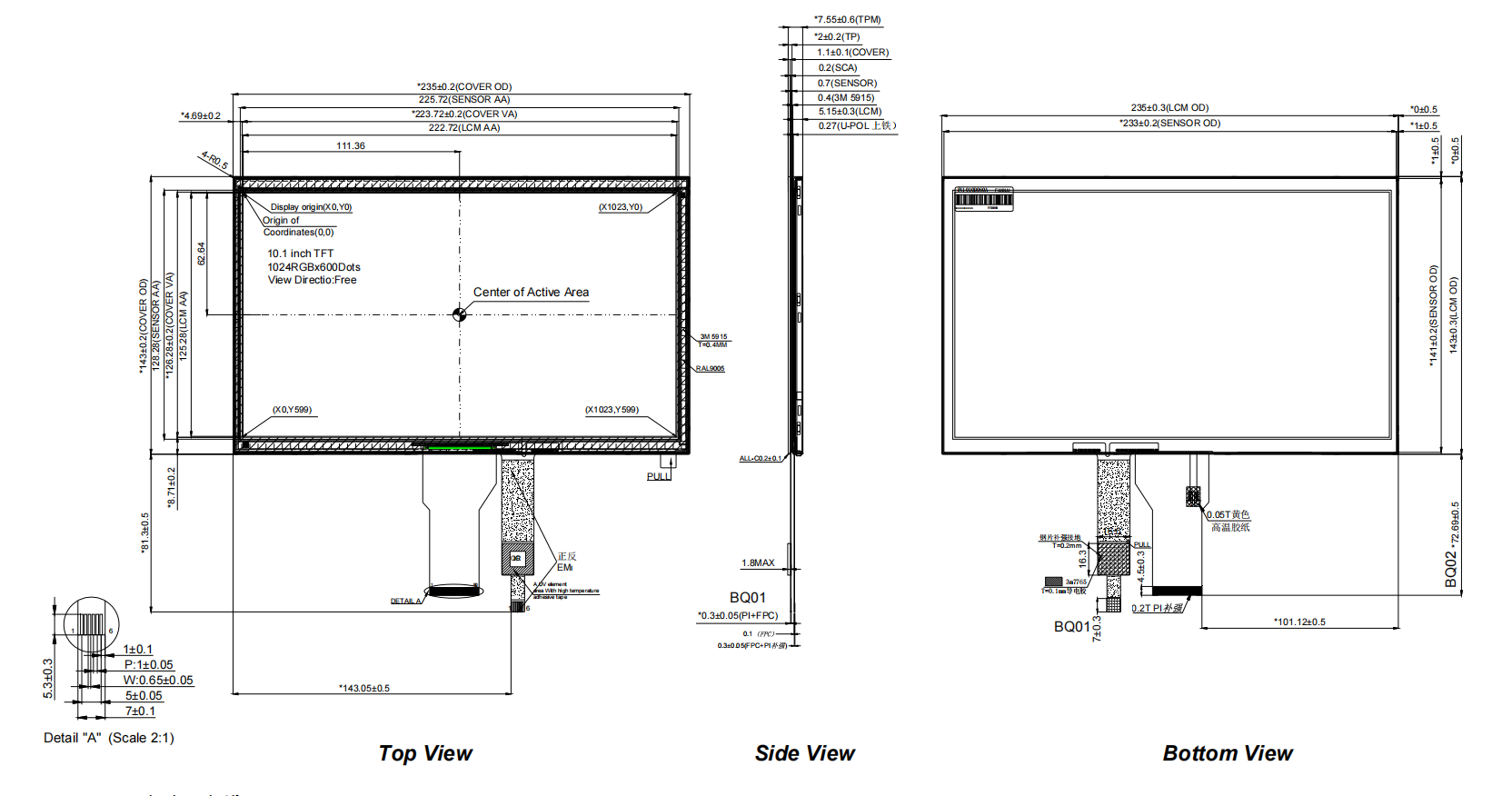

绘画

规格

申请

工业人机界面

10.1英寸规格为设备控制、状态信息、参数设置和监控屏幕提供了足够的空间，而无需大面板。

控制面板和设备接口

触摸输入和相对纤薄的模块外形相结合，使其适用于安装深度很重要的机器界面、控制终端和嵌入式操作面板。

自动化设备

该显示器可以集成到需要图形用户界面来显示机器状态、配置、诊断或过程控制的自动化设备中。

嵌入式设备

7.55 毫米 TPM 厚度适用于显示器组件必须安装在受限外壳内的紧凑型设备。

一般工业和商业设备

凭借其 -20°C 至 +70°C 的工作范围和 10 点电容式触摸，该模块还可考虑用于需要更大触摸界面的各种室内或受控环境设备。

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

该显示器适合户外或阳光直射使用吗？

它 不被定位为阳光下可读的显示器。 TPM 亮度典型值为 340 cd/m²，适用于许多室内和受控光环境。对于直射阳光应用，通常需要更高亮度的显示器和额外的光学考虑。

7.55毫米TPM厚度有什么优势？

7.55毫米的数字代表了整个触控显示模块的厚度。当前面板后面的可用空间有限时，纤薄的模块可以使机械集成变得更加容易。最终的外壳设计仍应考虑安装特征、电缆、连接器和安装公差。

10 点触摸功能可以用于多点触摸界面吗？

是的。该模块支持 10点手指触摸，适合需要手势或同时触摸输入而不是简单的单点操作的界面。

将此显示器集成到现有系统之前应检查哪些内容？

应检查主机系统所需的 RGB 24 位显示接口和 I⊃2;C 触摸接口，以及 3.3 V 电源要求。机械间隙也很重要，因为完整的 TPM 厚度约为 7.55 毫米，轮廓尺寸为 235 × 143 毫米。对于生产设计，应在最终确定外壳或 PCB 之前确认最新的机械图纸和接口定义。
