Is the FN1010T080A suitable for industrial HMI applications?

Yes. The combination of a 10.1-inch 1280 × 800 display, G+G capacitive touch, 5-point finger input, and a -20°C to +70°C operating range makes it suitable for many indoor industrial HMI and control applications. Final suitability should be checked against the equipment enclosure, installation environment, and expected operating conditions.

Is the FN1010T080A suitable for direct sunlight?

The FN1010T080A is not positioned as a sunlight-readable display. With 340 cd/m² typical TFT luminance, it is better suited to indoor or controlled-light environments. Applications exposed to strong ambient light or direct sunlight should be evaluated with a higher-brightness display and the complete front-cover structure.

Why use an air-bonded touch display for industrial equipment?

Air bonding is a practical choice when the application does not require the optical performance of full lamination. It can simplify the display structure and may be preferable where project cost, conventional assembly, or serviceability are important considerations. Applications with strong ambient light or strict reflection requirements may benefit from optical bonding instead.

What should be checked when integrating this display into an existing HMI?

Mechanical dimensions and mounting conditions should be checked first, followed by the LVDS display connection and I2C touch connection. The host system should also be evaluated for power requirements, touch-controller compatibility, operating temperature, and the actual ambient-light conditions at the installation location. FANNAL can review these integration requirements for OEM projects.

当前所在位置: 首页 » 产品 » 触摸显示屏 » 10.1寸工业触摸屏

10.1寸工业触摸屏

Name: 10.1寸工业触摸屏
Brand: FANNAL
Rating: 5.0 (43 reviews)

10.1 英寸工业触摸显示屏，具有 1280 × 800 分辨率、G+G 电容式触摸、5 点输入和 -20°C 至 +70°C 操作温度，适用于工业 HMI、控制面板和嵌入式设备。

型号：
FN1010T080A
产品品牌：
FANNAL
尺寸（英寸）：
10.1
TP VA (毫米)：
217.56（长）×136.2（宽）
显示AA(mm)：
216.96*135.6
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
显示屏接口：
LVD
触摸接口：
国际集成电路公司
盖板 OD（mm）：
278.89(长)×179.41(宽)×5.64(长)
结构：
格+格
分辨率：
1280×800
亮度（CD/m²）：
340

数量：
状态：





询问添加到篮子里

产品描述

图纸和规格

申请

定制

常问问题

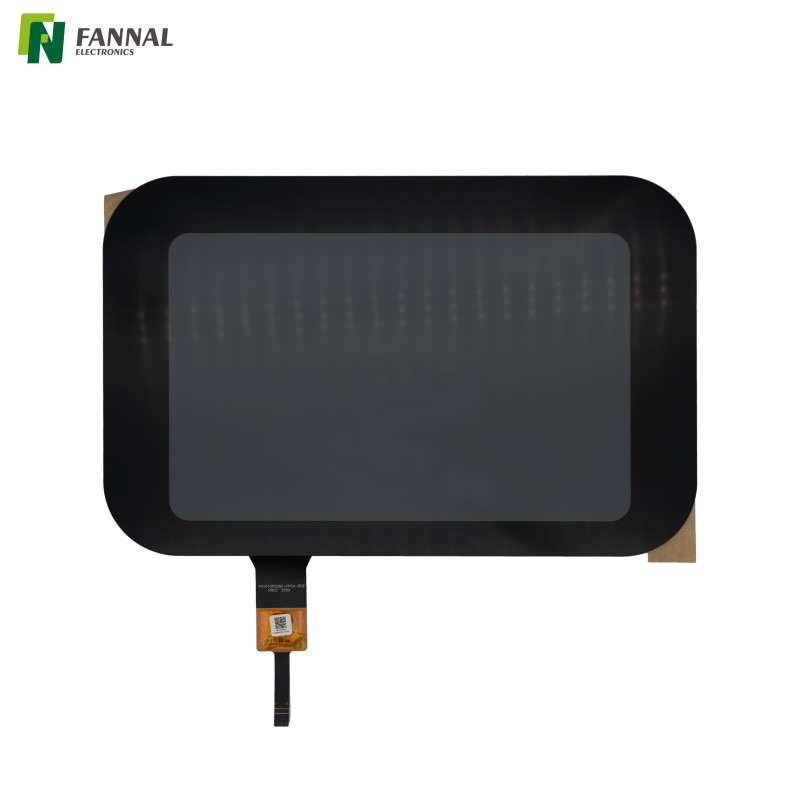

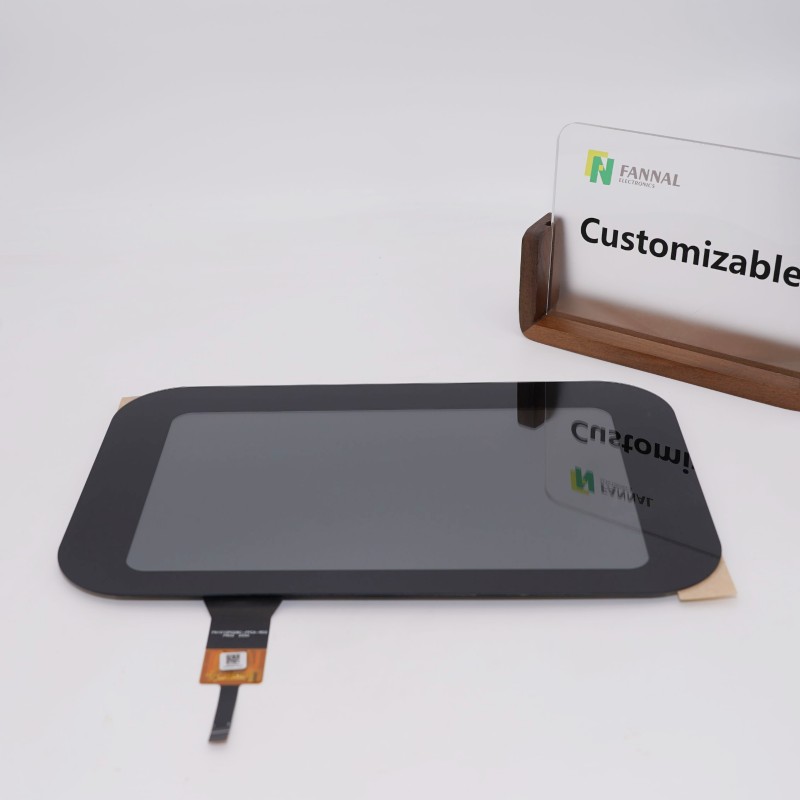

FN1010T080A 是一款10.1英寸工业触摸显示器，结合了1280×800 TFT LCD和G+G 投射电容式触摸屏。它支持5点手指触摸、LVDS显示输入和I⊃2;C触摸通信。该模块的工作温度范围为 -20°C至+70°C ，专为需要更大触摸界面的工业HMI、控制面板和嵌入式设备而设计。

特征

10.1 英寸 1280 × 800 显示屏

1280 × 800 分辨率为图形 HMI 屏幕、设备状态信息、控制按钮和监控界面提供了足够的工作区域，而无需移动到更大的面板尺寸。

该显示屏采用 ADS 面板 ，具有 RGB 条纹像素排列，典型亮度为 340 cd/m².

G+G 投射式电容触控

触摸屏采用 G+G结构，玻璃盖板和玻璃传感器。它支持 5点手指触摸 ，并提供适合在设备界面上重复操作的刚性前表面。

盖板玻璃表面硬度最低为 7H.

工业温度范围

规定的工作温度为 -20°C至+70°C ，使得该模块适合在正常运行期间暴露于温度变化的设备。

储存温度指定为 -30°C 至 +80°C.

LVDS 和 I⊃2;C 接口

TFT采用 LVDS 8位接口，而触摸屏则通过 I⊃2;C进行通信。将显示和触摸界面分开，为与嵌入式系统集成提供了简单的架构。

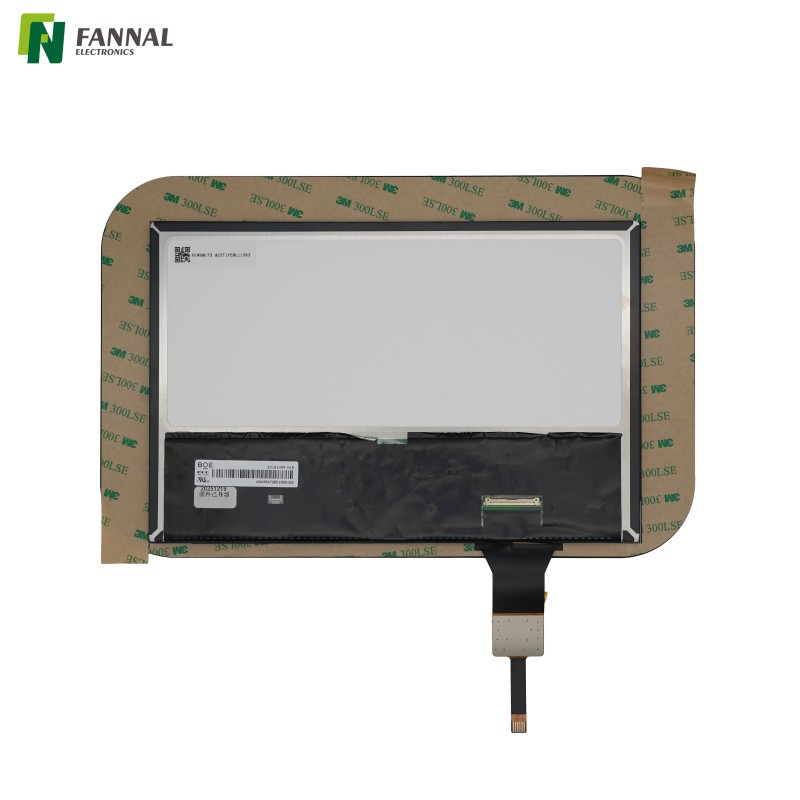

气粘结构

触摸屏和TFT采用 双面胶带空气粘合进行组装。当项目需要传统的触摸显示结构并考虑可维护性时，这是工业设备的实用配置。

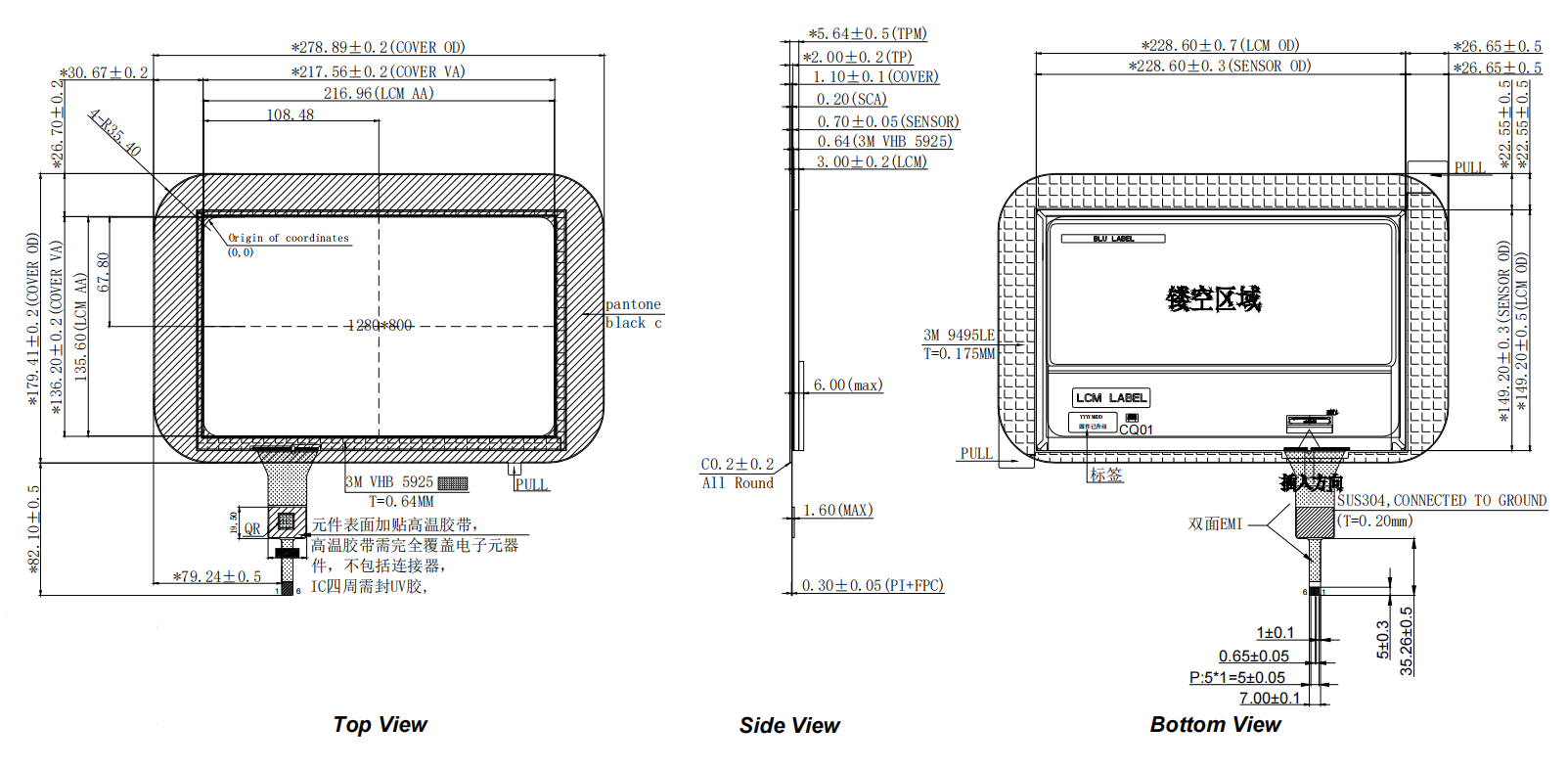

绘画

规格

物品	规格	单位/备注
屏幕尺寸	10.1寸	英寸
解决	1280×800	-
显示模式	ADS	-
像素排列	像素 RGB 条纹排列	-
亮度	340典型值。 290分钟	cd/m^2
模块尺寸	278.89(长)×179.41(宽)×5.64(长)	毫米
液晶屏有效区域	216.96(长)×135.6(宽)	毫米
TP观看区	217.56(长)×136.2(宽)	毫米
TP盖板	278.89(长)×179.41(宽)×1.1(长)	毫米
结构	格+格	-
传感器厚度	0.7	毫米
表面硬度	最少 7 小时	-
重量	390	g
液晶显示接口	LVDS 8位	-
触摸屏类型	投射式电容触控面板	-
触摸界面	国际集成电路公司	-
触点数量	5	积分
TFT驱动芯片	待定（品牌：待定）	-
触控IC	汇顶科技	品牌名称
TFT电源	3.3	V
触摸电源	3.3	V
粘接类型	空气粘合	-
接合材料	双面胶带	-
透光率	85% 最低	-
工作温度	-20 ~ +70	℃
储存温度	-30 ~ +80	℃
环境要求	RoHS-2.0	-

申请

工业人机界面

10.1英寸格式适用于机器界面、自动化设备、生产线控制和操作员终端，用户需要在同一屏幕上查看信息和操作控制。

控制面板

该显示器可以集成到电气控制柜、楼宇自动化面板、能源管理设备和其他需要图形触摸界面的系统中。

工业监控设备

1280×800的分辨率为显示监控系统中的设备状态、测量数据、图表和控制元件提供了足够的空间。

嵌入式设备

该模块可以集成到定制工业设备、仪器、测试系统和专业设备中，其中显示屏和触摸面板需要集成到更大的外壳中。

商业和专业终端

也可考虑用于室内自助终端、信息终端、门禁设备以及其他适合10.1英寸触摸界面的专业设备。

定制

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1mm–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

FN1010T080A适合工业HMI应用吗？

是的。 10.1 英寸 1280 × 800 显示屏、G+G 电容式触摸、5 点手指输入以及 -20°C 至 +70°C 工作范围的组合使其适合许多室内工业 HMI 和控制应用。最终的适用性还应根据设备的外壳、安装环境和预期的操作条件进行检查。

该显示器适合阳光直射吗？

它不被定位为阳光下可读的显示器。 FN1010T080A 的典型 TFT 亮度为 340 cd/m²，更适合室内或受控光环境。暴露在强环境光或直射阳光下的应用应使用更高亮度的显示器和完整的前盖结构进行评估。

为什么工业设备要使用气粘触摸显示屏？

当应用不需要全层压的光学性能时，空气粘合是一种实用的选择。它可以简化显示结构，并且在项目成本、传统组装或可维护性是重要考虑因素的情况下可能是优选的。对于环境光强或反射要求严格的应用，光学粘合可能值得评估。

将此显示器集成到现有 HMI 时应检查哪些内容？

应首先检查机械尺寸和安装条件，然后检查 LVDS 显示连接和 I⊃2;C 触摸连接。还应评估主机系统的电源要求、触摸控制器兼容性、工作温度以及安装位置的实际环境光条件。对于 OEM 项目，FANNAL 可以在生产前审查这些集成要求。
