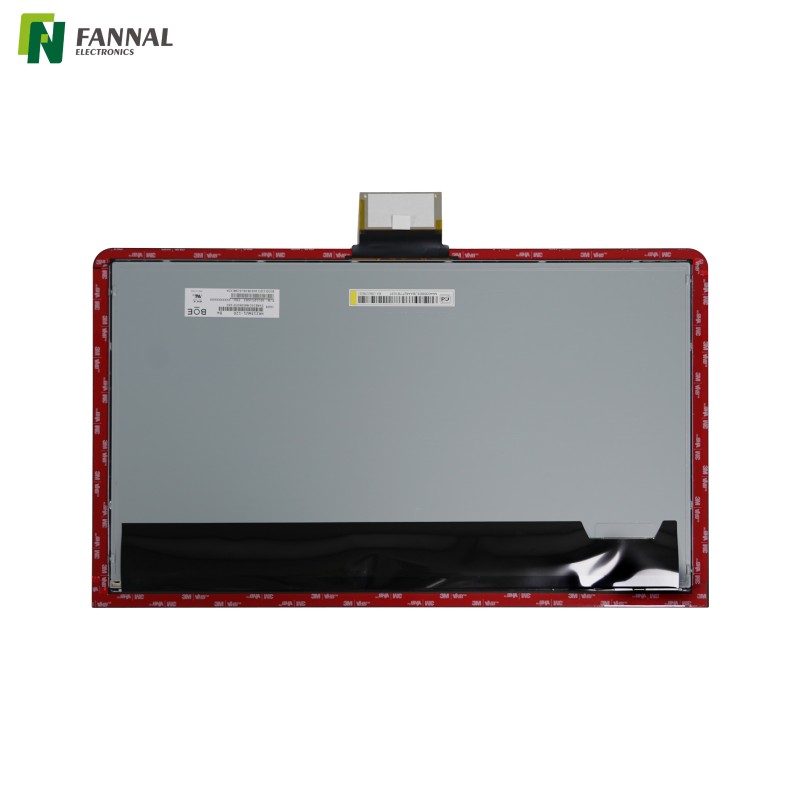

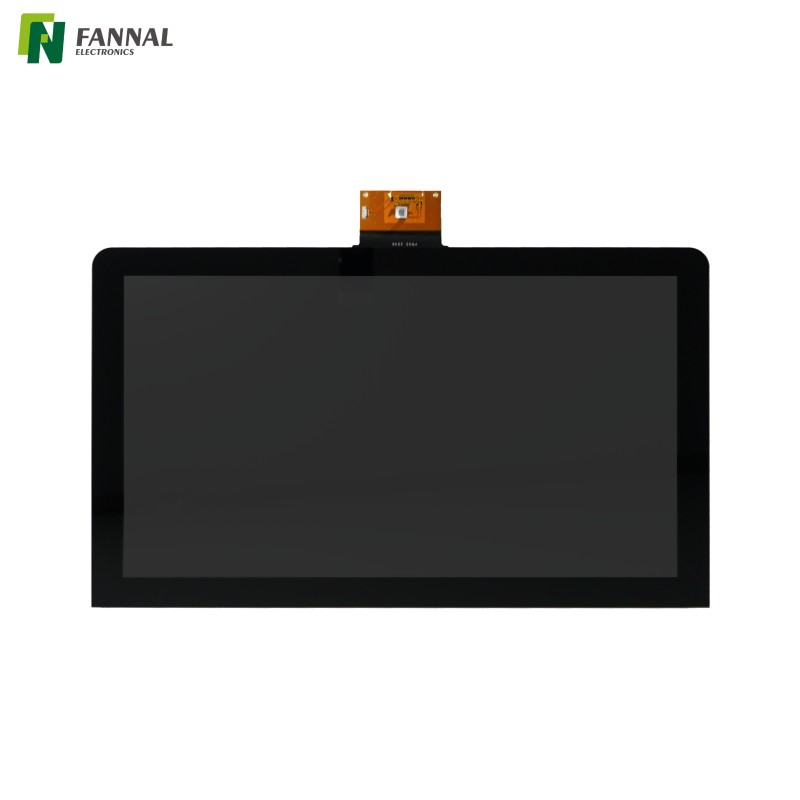

21.5 英寸全高清触摸显示屏 | 2.8mm 盖板玻璃，7H

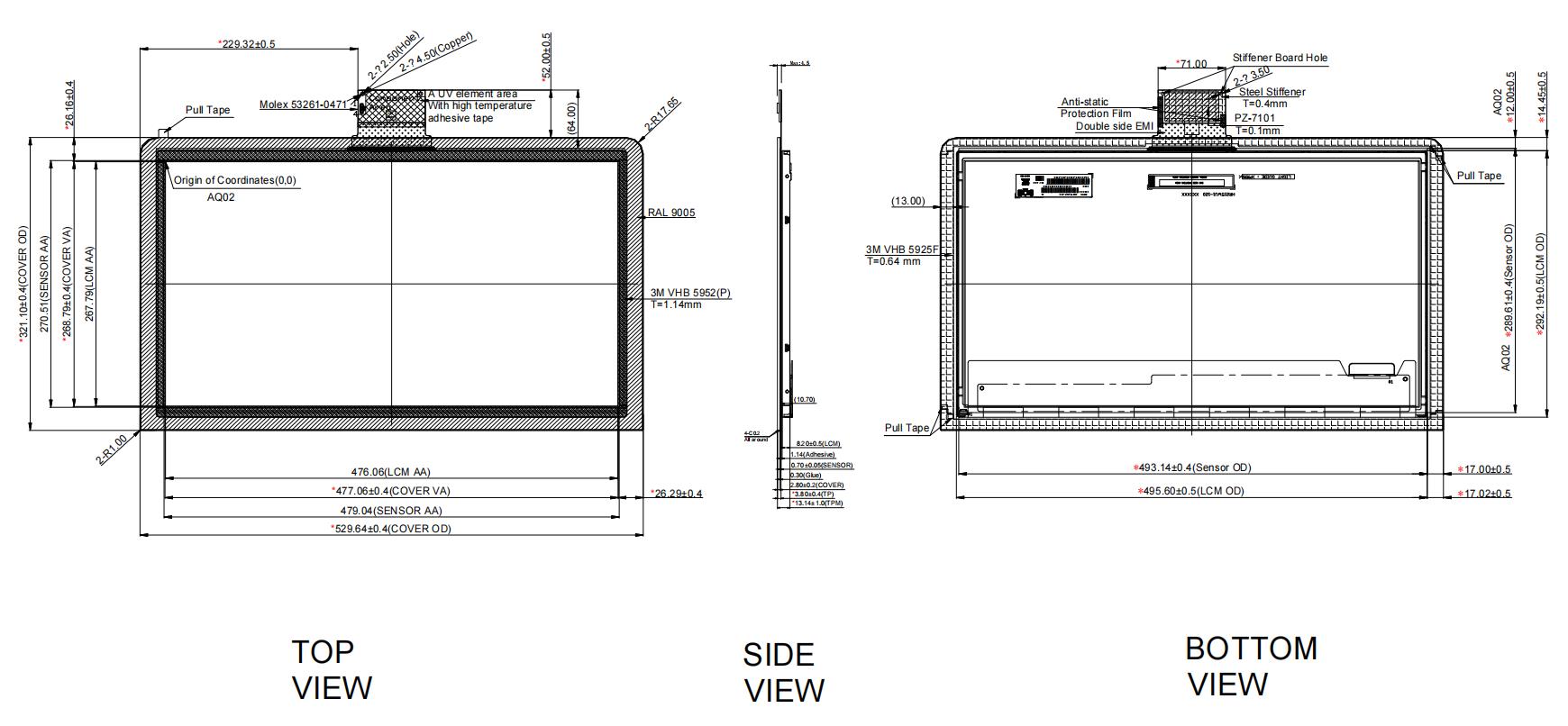

绘画

规格

申请

• 大幅面 HMI 系统 – 适用于需要更多屏幕空间用于控制、状态信息和操作数据的界面。

• 设备控制终端 – 21.5 英寸格式为机械和设备提供了更大的操作员界面。

• 工厂自动化系统 – 适用于监控仪表板、控制接口和机器端终端。

• 工业监控设备 ——适用于在一个屏幕上显示多个参数、图表、警报或操作状态的应用程序。

• 商业控制终端 – 适用于需要大型电容式触摸界面的室内设备。

• 测试和测量设备 ——为仪器控制、测量结果和可视化提供大显示区域。

汽车显示	自助终端触摸屏	铁路显示屏	电动自行车显示屏
户外显示屏	工业显示	医疗触摸屏	健身房屏幕
工程厂	摩托车显示屏	自动售货机显示	嵌入式显示屏

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常问问题

2.8毫米盖板在这款21.5英寸触摸屏上有什么优势？
2.8 毫米盖板为大尺寸触摸模块提供了坚固的前玻璃结构。结合指定的 7H 最低表面硬度，适用于经常接触和搬运的设备接口。

这款21.5英寸触摸屏适合户外使用吗？
它主要用于室内或受控光环境。 TPM 表面亮度通常为 210 cd/m²，最低为 170 cd/m²，因此它不定位为阳光下可读的显示器。暴露在阳光直射下的应用通常需要更高亮度的显示器和适当的光学处理。

为什么这款触摸屏采用空气粘合？
空气粘合提供了一种无需使用光学粘合层即可将 G+G 触摸屏与 TFT 显示屏集成的实用方法。当应用不需要光学性能或与光学粘合相关的环境优势时，它可能是合适的。

集成这款21.5英寸触摸屏之前需要检查什么？
主机系统应支持LVDS显示接口和USB触摸接口。机械集成应考虑 529.64 × 321.1 × 13.14 mm 模块轮廓、可视区域、安装结构、电缆布线和连接器间隙。 0°C 至 +50°C 的工作温度还应根据实际设备环境进行检查。
