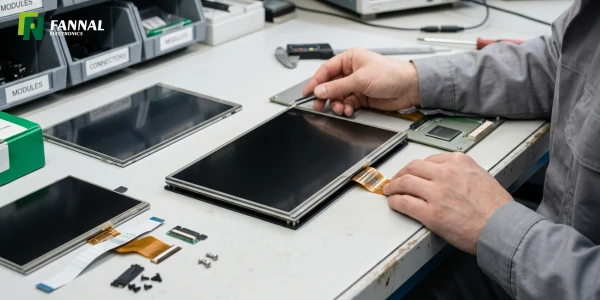

将触摸显示器集成到工业设备中不仅仅需要将 LCD 模块和 PCAP 触摸屏安装 到同一外壳中。机械尺寸、可视区域对齐、安装结构、FPC 布线、绝缘和粘合要求都会影响组件是否正确安装并按预期运行。
组件之间的不匹配可能会导致显示部分模糊、组装困难、电缆损坏或触摸性能问题。其中一些问题可以在原型组装或生产开始之前的设计审查过程中发现。
本指南涵盖了将 LCD 模块和 PCAP 触摸屏集成到完整产品中的七项重要检查，从机械图纸审查到最终装配验证。
在设计外壳或最终确定组装结构之前，请一起查看 LCD 模块和 PCAP 触摸屏的机械图纸。匹配它们的外部尺寸只是第一步。它们的功能区域、厚度、安装参考和连接结构也必须符合预期设计。
液晶模组图纸
外形尺寸(OD)： LCD 模块的整体物理尺寸。检查其长度、宽度、厚度以及任何影响安装的突出特征。
活动区域（AA）： 用于显示图像内容的区域。检查其相对于模块轮廓和预期查看窗口的位置。
挡板开口： 主机外壳或前挡板上的开口，通过它可以查看显示屏。这通常是外壳特征而不是 LCD 模块尺寸。
偏振器 (POL) 边界： 如有规定，请识别偏振器边缘以及供应商定义的接触或压力限制，特别是涉及光学粘合的组件。
PCAP触摸屏绘图
玻璃盖板外部尺寸 (COVER OD)： 玻璃盖板的外部尺寸，影响玻璃盖板与外壳的安装和对齐方式。
盖板查看区域 (COVER VA)： 盖板玻璃的指定查看区域。检查它是否为预期显示区域提供了足够的覆盖范围。
传感器有效区域 (SENSOR AA)： 触摸传感器的有效感应区域。其位置和尺寸应支持预期的触摸界面。
按键区域（如果指定）： 某些设计包括用于按钮或其他控件的专用触摸区域。确认这些区域是如何在供应商的图纸上定义的。
供应商之间的术语和尺寸定义可能有所不同，因此请务必参考实际的组件图纸。
除了主要尺寸外，还要检查安装孔、定位特征、基准参考、连接器位置、FPC 出口方向和可用安装空间。
比较 LCD 活动区域、盖子查看区域、触摸传感器活动区域和外壳边框开口，以确认它们的位置兼容。这些区域不一定具有相同的边界；它们的关系取决于产品布局和触摸设计。
如果二维图纸无法清楚地显示组件如何组合在一起，请使用相应的 3D 模型或要求供应商进行说明。将 LCD 和 PCAP 作为一个组件进行检查有助于在外壳工具或原型组装之前识别潜在的冲突。
正确的外部尺寸并不能保证显示屏看起来正确或触摸界面能够按预期工作。
LCD 活动区域、盖板玻璃观看区域、触摸传感器活动区域和外壳开口具有不同的用途。应根据预期的用户界面和机械设计来评估它们的相对位置。
例如，如果边框开口太小或位置不正确，则可能会遮挡部分显示内容。如果盖玻璃相对于 LCD 移动，可见图像在前面板内的位置可能会不均匀。
触摸覆盖率需要单独检查。传感器的活动区域必须支持预期的触摸目标和交互区域。如果重要的控件太靠近有效触摸区域的边缘，则视觉上可接受的组件可能仍然具有可用性限制。
在设计审查期间，确认：
LCD 活动区域适当地位于盖观看区域和外壳开口后面。
盖玻璃可提供预期的视觉覆盖，而不会产生不必要的阻碍。
触摸活动区域支持所需的按钮、图标和交互区域。
LCD、PCAP 和外壳图纸中的对齐参考是一致的。
对于具有边缘安装控件、定制形状盖玻璃或窄边框的设计，请检查实际布局，而不是仅依赖标称外部尺寸。
即使单个组件符合其规格，组件尺寸和装配位置的变化也会影响最终的配合。
LCD、 PCAP 盖板玻璃、粘合层、安装框架和外壳均构成组装结构。如果不同时考虑它们的公差和参考点，最终装配可能会出现间隙不足、对齐不一致或不必要的机械应力。
公差叠加描述了多个组件之间的尺寸变化如何影响最终装配。例如，LCD有源区域和外壳开口的相对位置取决于相关部件的尺寸和定位公差。
检查控制尺寸：
显示窗口对齐和边缘间隙。
盖玻璃位于前面板内。
安装孔和定位特征对齐。
总装配厚度和可用外壳深度。
连接器、电缆和内部组件周围的间隙。
对于关键尺寸，确定整个装配中的允许偏差，而不是单独检查每个部件。适当的公差方法取决于设计、制造工艺和所需的配合。
外壳应固定显示组件，而不会对敏感组件施加意外负载。
不正确的安装高度、不平坦的支撑表面、过大的紧固力或控制不当的粘合剂厚度可能会产生局部压力。根据结构的不同，这可能会导致 LCD 显示伪影、玻璃盖板应力、粘合缺陷或组件损坏。
检查安装方法、支撑点、紧固顺序和指定间隙。如果使用压缩、粘合或垫圈，请遵循组件供应商的机械要求并验证实际装配。
前边框不仅仅是一个装饰框。它的材料、几何形状、间隙以及与 PCAP 触摸屏的关系会影响电气隔离和触摸系统集成。
金属外壳在工业设备中很常见，但必须根据触摸屏的实际传感器和电极布局来评估导电边框。根据设计的不同，间隙不足或电气耦合不当可能会导致触摸行为不稳定。
检查金属边框、导电框架边缘、暴露的传感器布线和其他相关导电功能的位置。确认在整个组装过程中保持所需的绝缘和间隙。
如果指定了绝缘薄膜、胶带、涂层或其他屏障，请验证其覆盖范围、厚度、位置以及对预期操作环境的适用性。不要认为添加通用绝缘层就能解决所有电气或触摸相关问题。
一些 PCAP 设计包括传感器走线、银布线或触摸面板边缘附近的其他导电特征。盖板玻璃、边框、粘合剂和支撑结构必须适应实际布局。
请遵循供应商的图纸说明了解限制区域和所需的间隙。如果设计使用金属外壳或经历过触摸不稳定，请将接地和电气耦合作为系统级审查的一部分进行评估，而不是将边框视为独立的机械组件。
柔性印刷电路 (FPC) 将显示器或触摸模块连接到主机电子设备。应在机械设计的早期就考虑其布线，而不是等到外壳接近完成时才考虑。
模块可能适合可用空间，但其 FPC 仍然难以连接、弯曲太紧或在组装过程中被困住。
检查 FPC 出口方向、长度、连接器方向和可用弯曲空间。确认电缆可以到达主机 PCB，而不会受到挤压、扭曲、急剧弯曲或挤压到外壳边缘。
允许的弯曲半径取决于 FPC 结构以及弯曲是静态还是动态。请遵循实际的供应商规范，而不是对每根电缆应用一个通用弯曲半径值。
FPC 不应承受来自外壳或相邻组件的意外机械负载。连接器附近过度拉动、反复弯曲或施压可能会损坏电缆或连接。
在装配规划期间，检查插入路径、连接器通道、电缆固定以及任何所需的支撑或应力消除。确保装配顺序不需要将 FPC 强行置于与其指定布线限制相冲突的位置。
应根据供应商的静电放电 (ESD) 预防措施处理触摸模块及其相关电子设备。建立适当的处理、储存和组装程序，特别是当存在裸露触点或敏感电子元件时。
机械布线和 ESD 控制解决不同的风险，因此两者都应包含在集成计划中。
光学粘合 改变了显示器和盖板玻璃之间的界面。该设计不依赖气隙，而是使用光学粘合材料来连接相关表面。
这会影响装配堆叠并引入额外的要求，应在机械设计最终确定之前对其进行审查。
确认预期的粘合区域、盖玻片尺寸、LCD 可视区域和相关表面边界。如果显示器供应商指定了偏振器或其他敏感区域周围的限制，请确保粘合设计适应这些限制。
所需的接口取决于 LCD 结构、防护玻璃设计、粘合方法和供应商工艺。不要假设每个显示器都使用相同的粘合边界，或者单个间隙规则适用于所有组件。
粘合材料和工艺要求会影响最终的组装尺寸和定位。确认指定的材料厚度或粘合线要求（如果适用），以及对齐参考和允许的接触区域。
还要检查机械支撑和外壳设计，以避免对粘合组件产生意外压力。任何影响粘合界面的结构变化都应在生产前与供应商进行评估。
因此，光学粘合应被视为显示器集成设计的一部分，而不是作为机械结构完成后添加的独立精加工步骤。
成功的图纸审查减少了可避免的设计冲突，但它并不能取代物理验证。最终组装结合了 LCD、PCAP 触摸屏、外壳、电缆、主机电子设备和电源系统，因此必须评估完整的配置。
检查实际尺寸、安装点、盖玻片对齐、观察窗间隙、电缆布线和连接器可及性。确认可以使用预期的生产顺序安装组件，而无需将组件强制到位。
验证显示屏在最终外壳中是否正常运行，以及触摸界面是否在所需的交互区域中按预期响应。

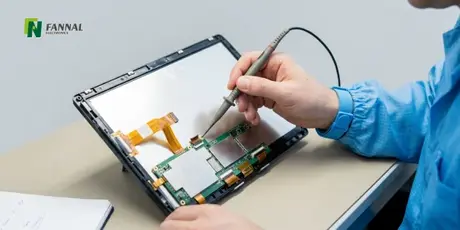

如果安装后出现触摸不稳定，请检查整个系统。潜在原因可能包括机械压力、传感器附近的导电结构、接地、电能质量、控制器配置或电磁干扰。不要假设每次错误触摸或间歇性响应都是由机械结构单独引起的。
对于 工业设备，请考虑与应用相关的环境和操作条件。根据产品的不同，验证可能包括温度暴露、振动、湿度、重复操作或其他特定于应用的测试。
在测试之前定义验收标准，并尽可能使用预期的生产配置。如果外壳、电缆布线、连接方法或主机电子设备发生变化，请确定修改是否会影响之前的验证结果。
尽早提供完整的设计信息可以更轻松地在原型阶段之前评估兼容性并识别潜在问题。
对于初始集成审核，请准备以下内容（如果有）：
LCD 模块图纸： 外部尺寸、有效面积、厚度、安装特征和接口细节。
PCAP 触摸屏绘图： 盖板玻璃尺寸、可视区域、传感器有效区域、FPC 布局和适用的设计说明。
主机外壳图纸或 3D 模型： 挡板开口、安装结构、可用深度、间隙和定位参考。
电气和接口要求： 主机连接器、电缆布线、接地规定以及相关控制器或系统要求。
粘合要求： 设计是否使用气隙、粘合组件或光学粘合，以及供应商定义的接口约束。
应用和操作条件： 预期环境、机械限制、触摸要求和相关验证标准。
并非每个项目一开始都会有所有这些文件。然而，尽早识别缺失的信息有助于在设计发布之前确定需要确认的内容。
可靠的触摸显示屏集成取决于 LCD 模块、PCAP 触摸屏、外壳、电气连接和组装工艺如何协同工作。检查标称尺寸很重要，但这只是审查的一部分。
通过验证功能区域对齐、考虑公差叠加、控制机械压力、保护导电结构和 FPC 连接以及验证最终装配，工程团队可以在生产前识别许多集成风险。
越早审查这些接口，就越容易解决设计冲突，同时机械结构和组件配置仍然可以调整。
