PCAP 触摸屏 在初始测试期间可能会正常运行，但在集成到工业机器、控制柜或操作员界面后会变得不可靠。当电机启动、电源转换器切换负载或设备在不同电气条件下运行时，可能会出现误触、坐标不稳定和间歇响应的情况。
在工业应用中，触摸屏的可靠性不仅仅取决于触摸传感器本身。主控制器、电源、接地、FPC 布线、外壳和附近的电气组件都会影响系统性能。
电磁干扰 (EMI) 是触摸不稳定的可能原因之一，但其他电气或配置问题也可能导致类似的症状。确定实际原因需要在整个工业系统的背景下测试触摸屏。
工业设备通常将敏感的电子接口与产生电噪声的组件结合起来。电机驱动器、变频驱动器 (VFD)、开关电源、继电器和 DC-DC 转换器可能会产生传导或辐射干扰，具体取决于其设计和运行条件。
这些干扰可能会通过电源、信号连接、接地路径或周围电磁环境影响 PCAP 触摸屏。
这个问题通常在系统集成过程中变得明显，而不是在独立模块测试过程中。连接到开发板的触摸屏可能在实验室工作台上正常工作，但在与电机驱动器和其他开关电子设备一起安装在金属控制柜内后会变得不稳定。
常见症状包括：
误触： 系统在手指未接触屏幕的情况下记录输入。
触摸坐标不稳定： 报告的位置意外波动或漂移。
间歇性触摸响应： 某些触摸被遗漏或识别不一致。
与操作相关的故障： 当电机启动、充电器连接或特定子系统激活时，触摸性能会发生变化。
这些症状是有用的诊断线索，而不是 EMI 的证据。潮湿、接地故障、电源不稳定、不合适的触摸控制器设置和机械集成也会影响性能。
工业机器 经常使用 VFD、伺服驱动器、电机控制器和开关电源。根据设备和安装的不同，这些设备可能会通过电源线、电缆耦合或电磁辐射引入高频噪声。
如果触摸屏问题与电机启动、速度变化或开关事件同时发生，工程师应调查相关的电源和接线路径。故障发生的时间有助于区分与操作条件相关的问题和持续存在的触摸屏故障。
例如，只有当电机驱动器改变运行状态时才变得不稳定的触摸屏需要与连续发生故障的触摸屏进行不同的调查，无论机器的运行条件如何。
工业控制系统可能包含多个电源轨、共享电源、长电缆线路和多个连接的机柜。控制不当的返回路径或接地电位差可能会影响触摸控制器的电气环境。
应在系统中的相关点评估电能质量，而不是仅根据标称电源电压进行假设。在特定负载条件下可能会出现电压骤降、纹波和开关噪声。
还需要考虑主机 PCB、触摸屏模块、电缆连接和外壳的接地。简单地连接更多导电元件并不能保证更好的接地布置。
柔性印刷电路 (FPC) 将触摸模块连接到主机电子设备。在紧凑型工业设备中，其布线可能受到安装支架、外壳深度、连接器接入和其他内部电缆的限制。
靠近电机驱动线路、开关电源电路或其他噪声信号路径布线的 FPC 可能会遭受不必要的耦合。电缆长度、布线几何形状、接地和连接器设计都会影响结果。
解决方案不一定是缩短每根电缆或为每个连接添加屏蔽。工程师需要确定 FPC 是否会造成干扰，然后评估适当的更改，而不会影响机械配合、信号完整性或可维护性。
有用的故障排除过程从完整的机器配置开始，并在进行任何硬件更改之前缩小可能的来源范围。
准确记录触摸屏何时变得不稳定。问题是否出现在电机启动、加速、无线传输、充电、工作模式切换等过程中？
比较触摸屏在受控条件下的行为，在可行的情况下一次更改一个变量。例如，将操作与禁用和启用的可疑电机驱动器进行比较，同时保持其余系统配置不变。
这可以确定故障是否可重复，并有助于确定哪些操作条件值得进一步调查。
在触发故障的事件期间检查触摸控制器或模块的电源电压。查找是否有超过相关组件规格的电压骤降、纹波或噪声。
检查主板、显示模块、电源和外壳之间的接地和返回路径。如果共享电源同时为触摸屏和噪声设备供电，请确定观察到的干扰是通过电源路径进入还是耦合到系统的另一部分。

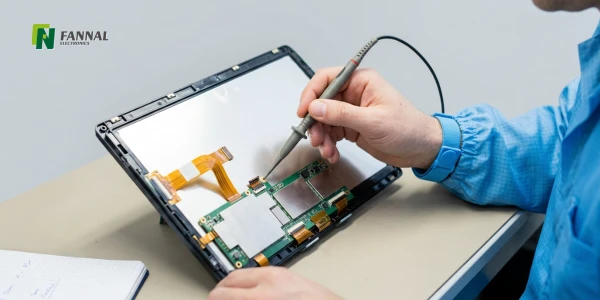

对所涉及的信号使用适当的测量技术。测量期间的探头放置、带宽和接地都会影响结果，因此在得出结论之前应验证表观噪声。
根据实际系统布局检查 FPC、连接器和内部接线。查找损坏的触点、松动的连接器、噪声电路旁边不必要的电缆，或者测试配置和最终组装之间的差异。
如果可行，请比较已知良好的电缆或在受控条件下临时更改布线。触摸行为的变化可以帮助识别耦合路径，尽管可能需要进一步测试来确认原因。
任何拟议的修改都必须与模块的连接器要求、弯曲半径、安装空间和组装工艺保持兼容。
触摸控制器可以提供可调节的灵敏度、扫描参数、过滤、基线跟踪和抗噪功能。可用选项取决于控制器及其固件。

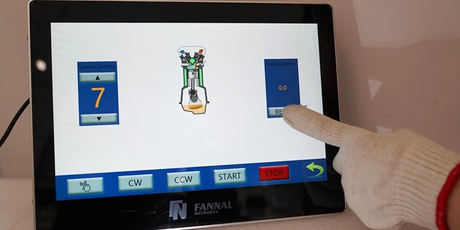

在某些情况下，配置更改可以提高性能，但简单地降低灵敏度可能会导致误触或使戴手套操作的可靠性降低。这对于工业接口尤其重要，因为操作员在苛刻的工作条件下可能需要一致的输入。
调整应基于观察到的故障，并根据正常触摸性能（包括预期的手指、手套和环境条件）进行验证。
成功的台架测试并不能证明触摸屏在成品机器内保持稳定。最终验证应使用预期的主板、电源、电缆布线、外壳和相关电气负载。
根据可疑来源，工程师可以使用示波器、频谱分析仪、近场探头或适当的 EMC 测试来调查问题。每种方法提供不同的信息；选择应遵循可疑的干扰机制。
如果产品有特定的 EMC 合规性要求，则测试应遵循适用的标准和目标配置。触摸功能还应在相关操作条件下进行评估，而不是仅仅依赖 EMC 测试结果。
当显示模块和主机系统在设计时考虑到其预期的电气环境时，故障排除会更容易。
触摸控制器、主机接口、电源架构和周围电路应作为一个系统的一部分进行评估。当设备包括电机驱动器、高功率开关电路、无线通信或长内部电缆时，早期审查尤其有价值。
向模块供应商提供主机接口要求和已知的集成约束可以帮助在机械和电气设计最终确定之前识别潜在问题。
工业外壳通常为内部连接留下有限的空间。因此，在机械设计阶段应考虑 FPC 出口方向、长度、连接器位置、弯曲半径和布线间隙。
这些细节不仅影响安装，还影响嘈杂组件周围的可用布线选项。定制 FPC 设计可以支持更好的集成，但必须在完整的电路和电缆布局的背景下评估其对 EMI 的影响。
当测试发现相关辐射或耦合干扰路径时，屏蔽可能是适当的。其有效性取决于屏蔽的位置、覆盖范围、电气连续性和接地布置。
如果问题主要是通过电源传导的噪声，屏蔽触摸传感器可能无法解决根本原因。同样，电容式传感器附近不合适的导电层可能会改变其电气特性。
因此，屏蔽、滤波、接地改进和控制器调整应被视为补充工程选项，而不是可互换的修复。
最终设计应根据代表性机器操作、电源条件、电缆配置和外壳组装进行评估。如果需要，应根据适用于成品及其目标市场的标准来验证 EMC 合规性。
对于预计在较宽的温度范围内、戴着手套或在潮湿的情况下运行的设备，这些要求也应包含在触摸性能验证中。仅靠 EMI 测试并不能保证在所有环境条件下都能可靠运行。
当 工业 HMI 显示不稳定的触摸行为时，以下信息可以帮助缩小调查范围：
系统配置： 主板、触摸控制器、电源架构、主要电气元件。
故障条件： 触发问题的操作状态或事件，包括是否可重复。
电气连接： FPC 长度和布线、连接器详细信息、接地布置以及相关电缆路径。
机械集成： 外壳材料、安装结构、显示器安装和附近组件。
现有测试结果： 功率测量、诊断数据、EMC 结果以及已评估的任何更改。
应用要求： 所需的触摸行为、操作环境和适用的 EMC 标准。
有了这些信息，调查就可以集中在触摸模块和工业系统之间可能的交互上，而不是将触摸屏视为一个孤立的组件。
工业触摸屏 EMI 问题通常源于 PCAP 模块与其周围设备之间的相互作用。电机驱动、开关电源、接地路径、FPC 布线和外壳设计都是潜在的影响因素，但实际原因必须通过测试确定。
最可靠的方法是在受控条件下重现故障，调查相关电气路径，并验证最终装配中的纠正措施。在的早期考虑这些因素 工业触摸显示屏项目 可以减少集成问题，并有助于在整个开发和部署过程中保持一致的触摸性能。
EMI 是一种可能的原因，特别是当误触与电机运行、开关电源或其他电气事件同时发生时。然而，潮湿、接地问题、控制器配置和其他因素可能会产生类似的症状。需要进行受控测试来确定实际原因。
它可以，具体取决于驱动器、安装、电缆布线、接地和触摸屏设计。如果在电机启动或驱动器运行变化期间出现触摸不稳定，请检查相关电源、接地和耦合路径。
不是自动的。金属外壳可以在某些设计中提供屏蔽，但有效性取决于其结构、电气连续性、接地以及与系统其余部分的交互。外壳还可以改变电容式传感器周围的电气环境。
未必。屏蔽可能有助于某些耦合路径，但可能无法解决传导电源噪声或接地问题。在决定屏蔽、重新路由、过滤或其他措施是否合适之前，应先确定干扰机制。
首先在触发故障的操作条件下重现故障。然后根据需要调查电源质量、接地、电缆布线和控制器配置。使用合适的诊断仪器并通过预期的主机电子设备、外壳、接线和操作负载验证最终解决方案。
