Is 690 nits considered a high-brightness display?

Compared with standard indoor displays, 690 nits provides improved visibility. Actual brightness requirements depend on ambient lighting and installation conditions.

Why use anti-glare treatment if the display already has higher brightness?

Brightness increases light output while anti-glare treatment reduces reflections. These two approaches address different aspects of display readability.

Why is LVDS still used in industrial equipment?

LVDS remains common because of its stable transmission characteristics and long-term platform compatibility.

Are 10 touch points necessary in industrial systems?

Many systems use single-touch operation only, but multi-touch capability provides additional flexibility for future interface development.

How does TPM brightness differ from TFT brightness?

TPM brightness reflects the performance of the completed touch display assembly after optical layers and touch components are integrated.

15.6 英寸全高清 PCAP 触摸显示屏 | 690 尼特 LVDS 人机界面

15.6 英寸全高清 PCAP 触摸显示屏 | 690 尼特 LVDS 人机界面

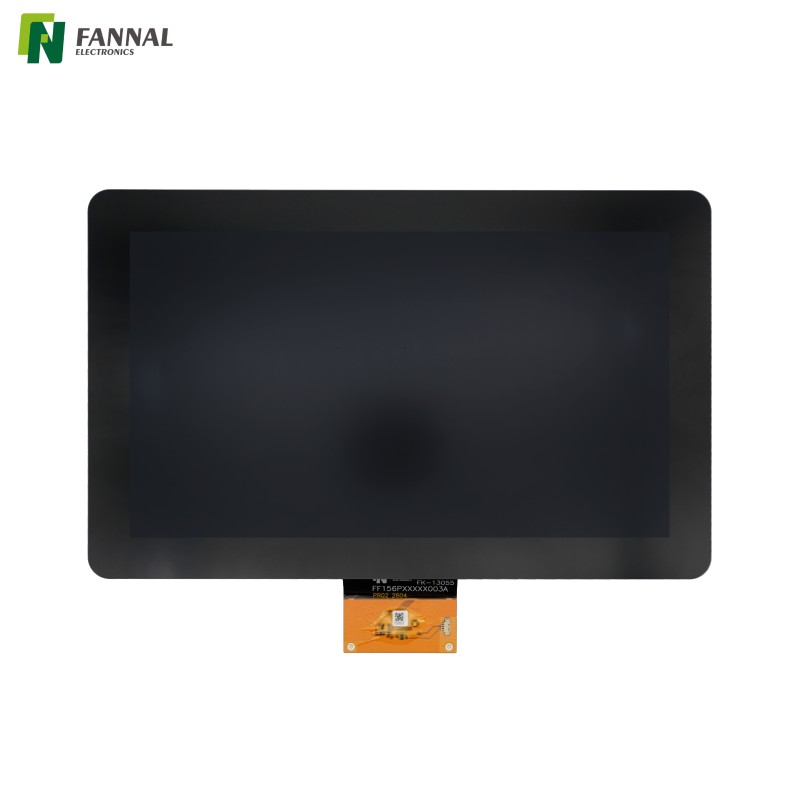

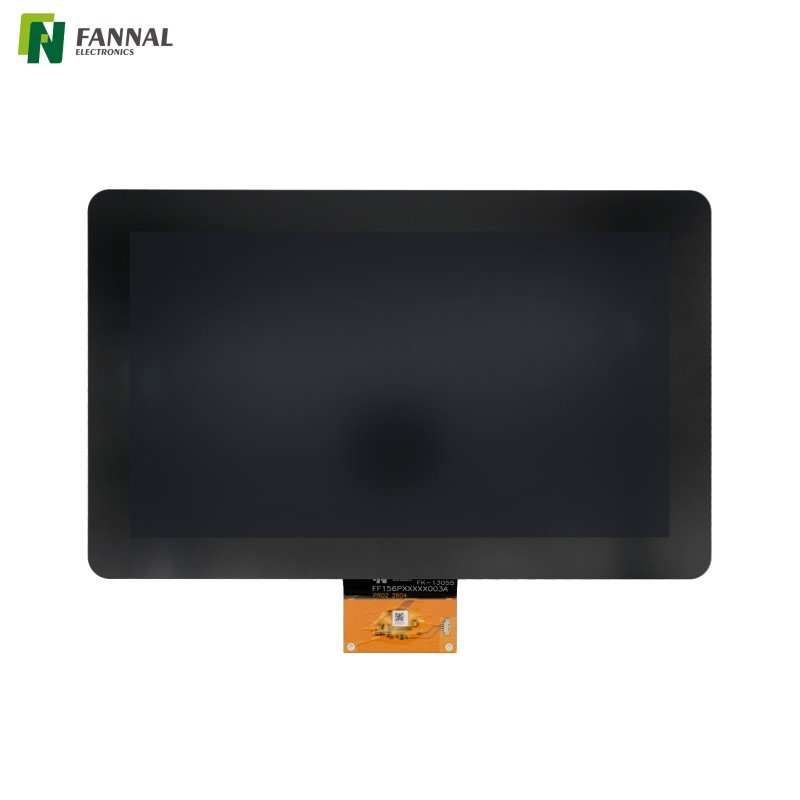

适用于 HMI 应用的 15.6 英寸工业全高清触摸显示屏

型号：
FN156PGRGAL015D
产品品牌：
FANNAL
尺寸（英寸）：
15.6
TP VA (毫米)：
345.16(水平) x 194.59(垂直)
显示AA(mm)：
344.16*193.59
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
显示屏接口：
LVD
触摸接口：
USB
盖板 OD（mm）：
397.16（高）x 246.59（垂直）x 13.05（长）
分辨率：
1920×1080
亮度（CD/m²）：
690

数量：
状态：





询问添加到篮子里

特征

图纸和规格

申请

定制

常问问题

特征

适用于信息密集接口的全高清分辨率

1920 × 1080 分辨率为同时显示多个控件、状态指示器、趋势图或诊断信息的应用程序提供了额外的屏幕空间。与较低分辨率的面板相比，可以在不增加物理显示尺寸的情况下呈现更多信息。

690 尼特 TPM 亮度可提高可见度

完整的触摸显示屏具有 690 尼特的典型 TPM 亮度，与标准室内显示屏相比，可读性更高。

亮度要求因安装条件而异。在许多 HMI 系统中，较高的亮度有助于补偿来自工厂地板、窗户或头顶照明的强烈环境照明。

防眩光表面可减少反射

触摸表面经过防眩光处理，可减少周围环境的反射光。减少反射可以提高实际操作条件下的观看舒适度，而不是仅仅依赖背光输出。

10 点投射电容式触摸

使用 Microchip mXT1664T3 触摸控制器，显示屏支持多达 10 个同时触摸点。尽管许多工业界面使用单点触摸交互，但额外的触摸功能可以支持基于手势的操作和未来的界面扩展。

用于嵌入式系统的 LVDS 接口

该显示器采用 LVDS，由于其稳定性和广泛的硬件兼容性，LVDS 仍然在工业计算机、嵌入式控制器和 HMI 平台中广泛使用。

专为扩展温度条件而设计

该显示屏支持 -20°C 至 +70°C 工作温度 和 -30°C 至 +80°C 存储温度，可集成到标准办公环境之外运行的设备中。

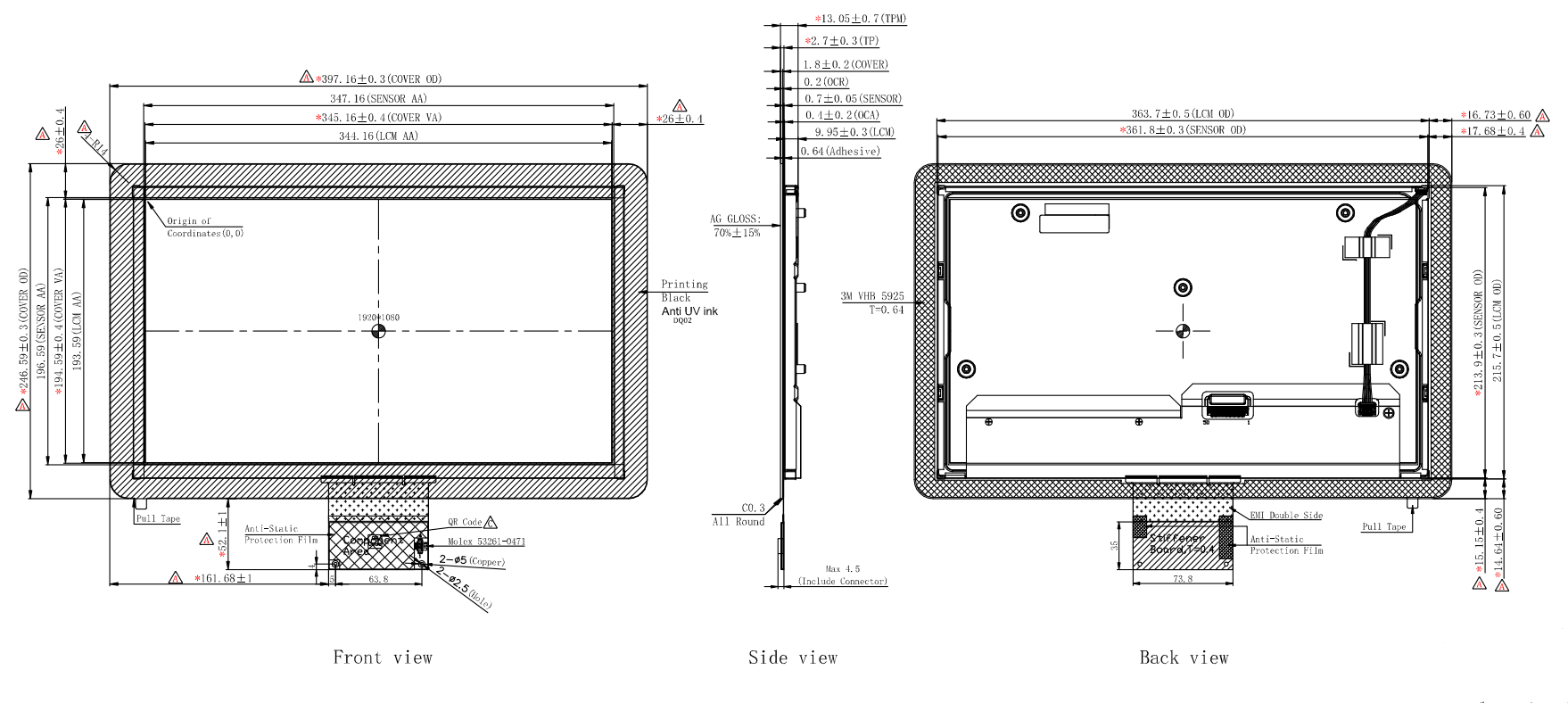

绘画

规格

物品	规格	单元
TPM 活动大小	15.6（对角线）	英寸
TPM外形尺寸	397.16（高）x 246.59（垂直）x 13.05（长）	毫米
查看区域	345.16(水平) x 194.59(垂直)	毫米
表面硬度	≥7H	-
表面处理	股份公司	-
触摸透过率	82% 最低	-
触控驱动IC	MXT1664T3	-
接触点	10/（干燥）	-
触摸模式	手指	-
触摸界面	USB	-
IIC地址	-	-
工作温度	-20 ~ +70	℃
储存温度	-30 ~ +80	℃
TFT 部件号	HSD156JUW2-A12	件
TPM 表面亮度	690（典型值）	cd/cm2
TFT接口	LVD
TFT分辨率	1920×1080

申请

工业人机界面系统

适用于制造设备、过程控制系统和自动化平台中的操作员界面，其中屏幕空间和触摸交互都很重要。

嵌入式平板电脑

可集成到机器控制、数据监控和设备管理系统中使用的嵌入式计算平台中。

自助设备

适用于需要更大显示区域和响应式触摸功能的自助服务终端、签到系统和交互式终端。

医疗和实验室设备

对于显示多个参数、诊断信息和受益于全高清分辨率的用户界面的系统非常有用。

智能设备控制面板

可用于需要图形用户界面和触摸交互的专业设备。

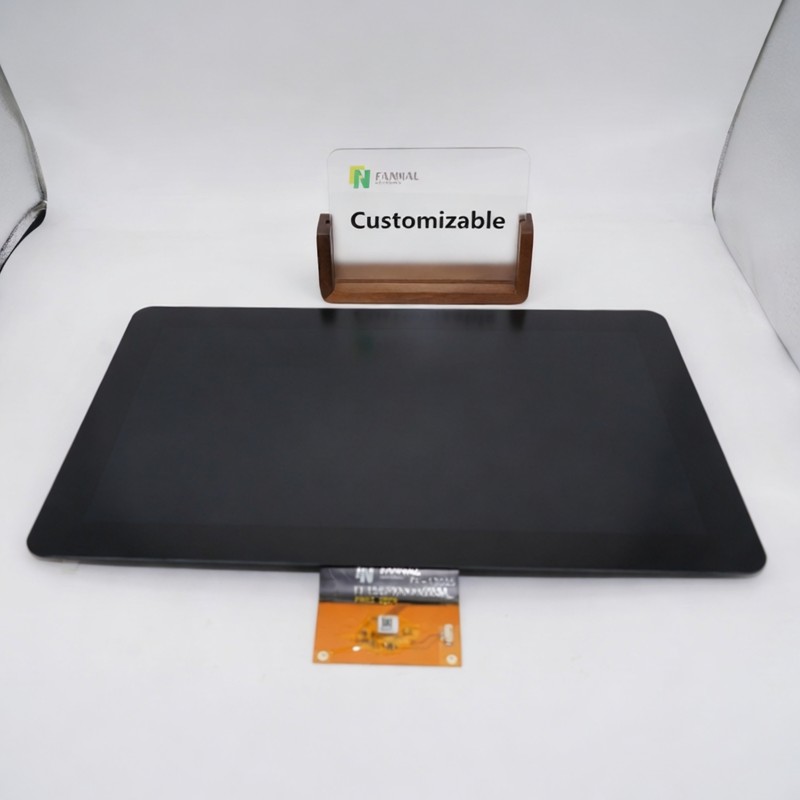

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型： IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、 MIPI 、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

690 尼特算是高亮度显示器吗？

与 250-350 尼特范围内的标准室内显示器相比，是的。然而，亮度要求取决于安装条件。暴露在直射阳光下的应用可能需要额外的光学增强或更高的亮度水平。

如果显示屏已经具有较高的亮度，为什么还要进行防眩光处理？

亮度和防眩光处理解决不同的问题。更高的亮度可增加光输出，而防眩光处理有助于减少反射的环境光。

为什么工业设备中仍然使用LVDS？

LVDS 因其稳定的信号传输、广泛的平台兼容性以及跨工业硬件的长期可用性而仍然很常见。

工业系统中是否需要 10 个接触点？

许多工业系统仅使用单点触控输入进行操作。多点触控支持主要为未来的软件开发和更复杂的交互方式提供灵活性。

TPM 亮度与 TFT 亮度有何不同？

TPM 亮度代表添加盖板玻璃、触摸传感器和光学层后完成的触摸显示组件。它反映了用户在最终产品中实际体验到的亮度。
