电容式触摸屏已成为人类与电子设备之间的通用接口，从数十亿人每天使用的智能手机和平板电脑到工业控制系统、医疗设备、汽车信息娱乐显示器和户外信息亭。该技术卓越的光学质量、多点触控功能和耐用性使其成为几乎所有需要直观、响应灵敏且可靠的触摸交互的细分市场的主导触摸解决方案。了解 电容式触摸 屏制造可以深入了解区分优质触摸解决方案与商品替代品的因素，使产品设计师、采购专家和质量工程师在为要求苛刻的应用选择触摸屏组件时做出明智的决策。
随着智能家居设备、汽车显示器和物联网接口等新应用类别的出现，电容式触摸屏市场不断扩大。这种增长推动了触摸传感器材料、控制器技术和制造工艺的不断创新，从而提高了性能，同时降低了成本。对于采购触摸屏的组织来说，了解这些技术趋势和制造能力可以帮助您做出更好的规格决策和供应商选择。

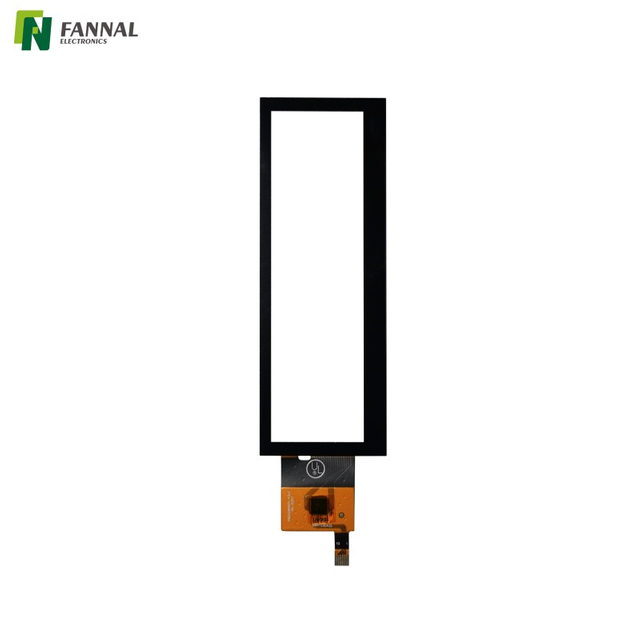

电容式触摸面板是一种透明输入设备，通过测量屏幕表面静电场的变化来检测触摸。当手指接近或接触触摸板的导电表面时，它会从静电场吸取少量电流，从而在触摸位置产生可测量的电容变化。触摸控制器（一种专用集成电路）解释这些电容变化，以亚毫米精度确定触摸事件的位置、大小和特征。
电容式触摸检测的基本物理原理涉及测量人体触摸时飞法级的电容变化。人体充当导体，对地的典型电容约为 100 皮法，与触摸传感器的静电场产生可测量的耦合。控制器灵敏度决定了可检测的最小电容变化，通常需要超过 20:1 的信噪比才能在噪声环境中实现可靠的触摸检测。
与依靠物理压力使两个导电层接触的电阻式触摸屏不同，电容式触摸屏通过人体的电气特性来检测触摸，从而可以用裸手指、多点触摸手势和高光学清晰度进行操作，而无需电阻式技术所需的多个材料层。与机械开关接口相比，固态结构没有移动部件，具有卓越的耐用性和使用寿命。电容式触摸屏的使用寿命通常超过 1000 万次触摸循环，且性能不会显着下降。
表面电容式触摸技术向玻璃表面涂覆的导电层的所有四个角施加均匀的电压。触摸表面会从最近的角电极汲取电流，从每个角汲取电流的比率决定触摸位置。表面电容式面板具有良好的耐用性和光学清晰度，但仅限于单点触摸操作，并且更容易受到表面湿气的干扰。
在投射电容技术出现之前，与 PCAP 相比，制造简单且成本较低，这使得表面电容对于不需要多点触控功能的应用具有吸引力。然而，智能手机和平板电脑的多点触控需求推动了 PCAP 技术在几乎所有消费类触摸应用中的采用。 表面电容技术广泛应用于早期触摸屏应用，包括销售点终端和 信息亭。

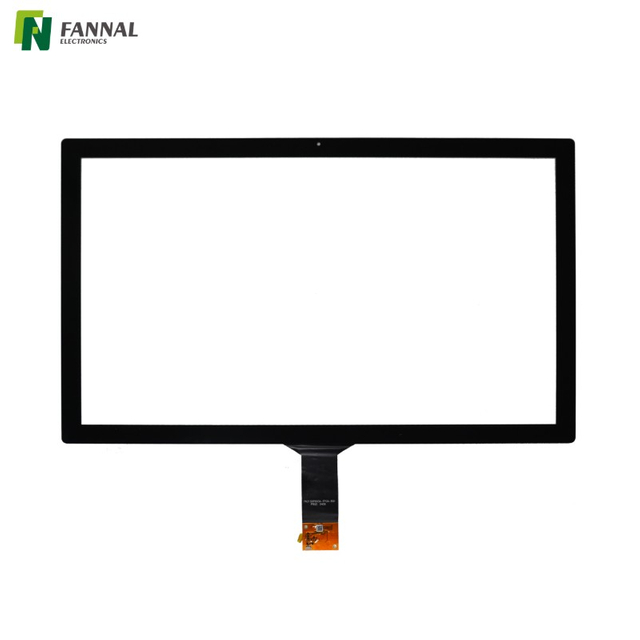

投射电容式触摸 技术（通常称为 PCAP 或多点电容式触摸）已成为几乎所有市场的主导触摸技术。 PCAP 面板使用透明电极网格（通常是氧化铟锡、ITO 或较新的金属网材料），通过光刻在一层或两层玻璃层上形成图案。电极会产生投射到屏幕表面上方的静电场，从而能够通过保护性玻璃盖进行触摸检测，并支持具有多达 10 个或更多同时触摸点的真正的多点触摸操作。
PCAP 技术能够通过盖板玻璃或其他介电材料检测触摸，从而实现消费和工业产品所需的时尚、耐用的设计。投影领域还支持使用薄手套和导电笔进行操作，将触摸技术的适用性扩展到工业、医疗和户外应用，在这些应用中，裸指操作可能不切实际或不受欢迎。
互电容测量行和列电极交叉点之间的电容。用手指触摸屏幕会减少受影响交叉点处的互电容，从而能够以高空间精度检测多个同时触摸点。互电容本质上支持多点触摸操作，因为每个交叉点都可以独立测量，而不会受到其他触摸点的干扰。
自电容测量每个电极对地的电容。当手指触摸电极附近时，额外的身体电容会增加电极对地的电容，从而实现触摸检测。自电容比互电容提供更高的灵敏度，但具有固有的多点触摸模糊性，因为单个手指会影响多个相邻电极。
先进的 PCAP 控制器采用混合方法，将用于主要触摸检测的互电容与用于防手掌误触和悬停跟踪的自电容相结合。该混合架构提供了互电容的多点触控功能，同时为手掌检测和悬停感应等功能增加了自电容的灵敏度优势。 Fannal Electronics PCAP 控制器采用复杂的混合算法，可优化不同使用场景下的触摸性能。
触摸控制器代表了电容式触摸系统的智能，执行电极阵列的连续扫描、信号处理以从原始传感器数据中提取触摸信息，以及主机通信以向操作系统报告触摸事件。控制器的选择会显着影响触摸性能，包括灵敏度、响应速度、功耗和环境稳健性。
现代 PCAP 控制器将模拟前端电路、数字信号处理和主机接口集成到单芯片解决方案中，从而最大限度地减少电路板空间并简化集成。控制器支持各种主机接口，包括 I2C、SPI、USB 和针对特定操作系统优化的本机接口。 Fannal Electronics 提供控制器集成支持，确保每个应用的最佳触摸性能。
PCAP 技术本质上支持多点触控操作，可实现基于手势的交互，包括捏合缩放、两指旋转、滑动手势和拖动操作。与单点触控界面相比，多点触控功能可实现更直观的操作、更快的任务完成以及更丰富的交互体验。跨操作系统的多点触摸手势标准化已经确立了用户对所有现代设备都必须满足的触摸交互的期望。
Fannal Electronics PCAP 触摸面板 支持要求苛刻的交互式应用的完整多点触摸手势识别，控制器能够以亚毫米位置精度跟踪 10 个或更多同步触摸点。手势识别算法区分有意触摸手势和意外接触，防止错误输入，同时保持响应操作。
电容式触控面板通常由带有透明导体图案的玻璃基板构成，可实现超过 90% 的透光率。与需要多个气隙和层的电阻面板相比，PCAP 面板的单玻璃层结构可提供卓越的光学清晰度。 Fannal Electronics PCAP 触摸屏采用化学强化盖板玻璃，具有防指纹和防眩光涂层，适合要求苛刻的应用。玻璃表面具有出色的耐刮擦和耐磨性，铅笔硬度为 7H 至 9H。
触摸传感器和盖板玻璃之间的光学粘合消除了会降低对比度并导致灰尘污染的气隙。 光学粘合 使用光学透明粘合剂 (OCA) 薄膜或液体光学透明粘合剂 (LOCA) 来填充层之间的间隙，从而提高光学性能和机械坚固性。 Fannal Electronics 为需要最高光学质量的应用提供光学粘合服务。
PCAP 控制器以 60Hz 至 500Hz 的扫描速率对触摸表面进行采样，提供低于 20 毫秒的触摸响应延迟。高灵敏度使得即使戴着薄手套、手指轻触和电容笔也能进行操作。 Fannal Electronics 提供手套式触摸 PCAP 控制器，配置为使用薄的医用或工业手套进行操作，将触摸适用性扩展到无法徒手操作的环境。
触摸灵敏度必须与对潮湿、电磁干扰和其他噪声源造成的错误输入的敏感性进行平衡。先进的控制器实施自适应灵敏度算法，可根据环境条件调整检测阈值，从而在不同的使用环境中保持可靠的触摸检测。
电容式触摸屏没有机械移动部件，消除了限制电阻式和机械开关接口使用寿命的磨损机制。 Fannal Electronics PCAP 触摸屏通常可实现超过 1000 万次触摸的使用寿命，并且性能不会出现明显下降。与机械替代品相比，固态结构具有卓越的抗冲击、振动和极端温度能力。
玻璃盖板的强度决定了面板的抗划痕、抗冲击和抗热应力能力。通过离子交换工艺生产的化学强化玻璃可实现超过 500 MPa 的表面压应力，具有出色的抗刮擦和抗冲击损坏能力。 Fannal Electronics 为所有 PCAP 触摸屏产品指定化学强化防护玻璃。
电容式触控面板的制造从玻璃基板的制备开始——通常是厚度为 0.3 毫米至 3 毫米的硼硅酸盐或无碱玻璃。使用去离子水、化学清洁剂和等离子处理进行多个清洁阶段，对玻璃进行清洁，以去除可能影响涂层附着力或光学质量的污染物。玻璃类型的选择会影响触摸屏的热稳定性、光学质量和耐化学性。
玻璃基板的一个或两个表面接受透明导电涂层。氧化铟锡 (ITO) 仍然是主要的透明导电材料，使用物理气相沉积（溅射）沉积为薄膜。 ITO 兼具高光学透明度和导电性，使其适合大多数触摸屏应用，但必须精确控制涂层以在整个基板上实现一致的电阻。
包括银纳米线、金属网和石墨烯基导电薄膜在内的新兴替代品在灵活性、导电性和制造成本方面具有优势。 Fannal Electronics 对替代材料进行评估和鉴定，为特定应用提供最佳解决方案，包括使用可承受弯曲而不破裂的替代透明导体的柔性触摸板。
光刻技术可创建精确的电极图案，从而定义触摸灵敏度和空间分辨率。将光敏抗蚀剂涂在 ITO 层上，通过光掩模暴露在紫外线下，显影，然后蚀刻以形成电极图案。图案设计平衡了电极图案的灵敏度、信噪比和视觉不可见性。
金刚石或各向同性蚀刻工艺可去除未受显影抗蚀剂保护的区域的 ITO 涂层，从而形成电极几何形状。蚀刻后，抗蚀剂剥离去除剩余的光致抗蚀剂，留下图案化的 ITO 电极。该过程必须精确控制，以实现一致的线宽、光滑的边缘，并完全去除不需要的 ITO。
现代触摸传感器越来越多地使用单层传感器设计，以降低制造复杂性和成本。单层传感器通过单个 ITO 层对行和列电极进行图案化，需要更复杂的光掩模，但可以降低材料成本并提高制造效率。
盖板玻璃加工包括切割至最终尺寸、边缘抛光、相机或传感器的孔切割以及表面处理。通过离子交换浴处理进行的化学强化通过在玻璃表面层中用较大的钾离子取代较小的钠离子来提高表面强度。通过化学强化产生的压应力层必须足够深，以抵抗划痕传播，同时保持光学质量。
适用于盖板玻璃的表面涂层包括防油并简化清洁的防指纹（疏油）涂层、减少反射以提高户外可读性的防眩光涂层以及提高光学透射率的防反射涂层。 Fannal Electronics 使用真空沉积工艺应用这些涂层，确保均匀的覆盖范围和耐用性。
使用光学透明粘合剂 (OCA) 或液体光学透明粘合剂 (LOCA) 将触摸传感器玻璃粘合到盖板玻璃。 OCA 粘合使用预切粘合膜，在洁净室环境中层压在传感器和盖玻璃之间。 LOCA 粘合会在 UV 固化使粘合固化之前分配液体粘合剂来填充层之间的间隙。
光学粘合消除了传感器和盖玻璃之间的气隙，通过减少每个界面的反射损耗来提高光学性能。粘合组件还提供了改进的机械坚固性，因为粘合剂层吸收了冲击能量，否则冲击能量会直接对玻璃层施加压力。
触摸控制器安装在将传感器电极连接到主机设备的柔性印刷电路上。工厂校准利用触摸传感器特性（包括基线电容值、噪声曲线和环境补偿参数）对控制器进行编程。校准可确保跨生产单元和不同部署环境的一致触摸性能。
Fannal Electronics 为所有 PCAP 触摸屏产品提供控制器集成和校准支持，确保每个组件在发货前满足指定的性能标准。校准数据存储在控制器非易失性存储器中，可在电源周期和温度变化范围内提供稳定的触摸性能。
智能手机、平板电脑、笔记本电脑和智能手表是 PCAP 触摸屏用量最大的应用类别。智能手机市场的爆发式增长带动了触控产能的大量投资和技术的不断进步。 Fannal Electronics PCAP 触摸面板为消费电子制造商提供超薄外形尺寸和高产量且具有竞争力的价格。
移动设备中计算、通信和娱乐的融合创造了对高性能触摸界面前所未有的需求。触摸已成为移动设备的主要输入方式，取代了物理键盘和大多数物理控件。这种范式转变已扩展到其他消费电子类别，包括智能电视、游戏设备和家用电器。
工业人机界面 (HMI) 应用需要触摸屏能够在严苛的环境下可靠运行，包括极端温度、湿度、化学暴露和电磁干扰。 Fannal Electronics 适用于工业应用的 PCAP 触摸屏采用更厚的盖板玻璃、强化粘合和额定工作温度为 -40°C 至 +85°C 的宽温度控制器，适用于工厂自动化和过程控制应用。
尽管来自电机、变频驱动器和其他工业设备的电噪声，工业触摸屏必须保持一致的性能。 EMC 强化控制器设计和正确的接地实践可确保在这些充满挑战的环境中实现可靠的触摸操作。 Fannal Electronics 提供 EMC 设计指南并支持客户集成工作，以在工业环境中实现可靠的触摸性能。
汽车触摸显示屏 面临着独特的要求，包括扩展的温度范围、抗振性、不同照明条件下的光学性能以及大尺寸触摸屏的防手掌误触挑战。汽车触摸屏需要符合 AEC-Q100 和 AEC-Q200 标准，这些标准定义了汽车电子元件的环境、可靠性和质量要求。
汽车行业从物理开关向触摸界面的转变为满足严格的汽车要求的触摸面板供应商创造了机会。 Fannal Electronics 开发汽车级 PCAP 触摸面板，用于中控显示屏、仪表板和后座娱乐应用。
医疗设备触摸界面必须满足严格的监管要求，包括 IEC 60601-1 安全标准和 FDA 设备注册要求。 Fannal Electronics 适用于医疗应用的 PCAP 触摸屏采用密封设计、抗菌涂层以及佩戴医用手套操作。需要触摸界面的医疗设备包括患者监视器、诊断设备、输液泵和药物分配系统。
抗菌涂层可持续防止触摸表面细菌生长，这对于医疗环境中的高触摸设备非常重要。 Fannal Electronics 从合格的供应商处采购抗菌涂层，并根据适用的标准验证涂层的有效性。
户外信息亭、销售点和工业应用需要触摸屏，即使在明亮的阳光、雨水、极端温度和身体虐待的情况下也能可靠运行。 Fannal Electronics IP65 级 PCAP 触摸屏专为户外部署而设计，采用高亮度显示屏、适合寒冷气候操作的加热盖板玻璃以及坚固耐用的结构。
适用于工业应用的加固型触摸面板采用厚盖玻璃、强化粘合和扩展温度控制器，可承受恶劣的操作条件。 Fannal Electronics 工程师与客户合作，指定适合每种应用的环境和可靠性要求的加固要求。
规格 | 凡诺PCAP | 标准投射电容供应商 | 电阻式触摸 | 行业平均PCAP |
|---|---|---|---|---|
技术 | PCAP 相互 + 自我 | PCAP（相互） | 电阻式 | PCAP |
盖板玻璃厚度 | 0.55–5.0毫米 | 0.7–3.0毫米 | 不适用 | 0.7–4.0毫米 |
接触点 | 最多 10 个以上 | 最多 10 个 | 1 | 最多 10 个 |
响应时间 | <15毫秒 | <20毫秒 | <30毫秒 | <20毫秒 |
光透过率 | >90% | >88% | >75% | >87% |
工作温度 | −40°C 至 +85°C | −20°C 至 +70°C | −15°C 至 +60°C | −25°C 至 +75°C |
手套支撑 | 是（可配置） | 基本的 | 是的 | 是的 |
耐水性 | IP65可用 | IP54可选 | 不适用 | IP54可选 |
定制 | 全面定制 | 有限的 | 有限的 | 有限的 |
控制器集成 | 完整支持 | 基本的 | 基本的 | 各不相同 |
交货时间 | 标准 6–10 周 | 8–12 周 | 6-8周 | 8–10 周 |
氧化铟锡在透明导电材料中的主导地位面临着来自替代技术的挑战，这些替代技术在灵活性、导电性和成本方面具有优势。银纳米线薄膜在使用丰富的材料的同时提供了优异的柔韧性和导电性。 Fannal Electronics 根据柔性显示器和大幅面触摸面板等特定应用要求评估银纳米线薄膜、铜金属网和石墨烯涂层。
铟的供应限制和成本波动推动了替代透明导体的开发。虽然 ITO 在刚性应用中仍然占主导地位，但替代材料正在在灵活性或大面积覆盖有利于替代品的应用中得到采用。
结合力感应和触觉反馈的先进触摸系统提供了超出简单触摸位置的额外输入维度。力感应可实现压力敏感操作，可以区分轻敲和用力按压。触觉反馈使用振动或其他触觉提示来确认触摸注册并在交互过程中提供直观的反馈。
Fannal Electronics 通过工程定制功能开发压力触摸和触觉反馈解决方案，为客户提供超出标准 PCAP 功能的高级触摸要求。力感测可以使用玻璃罩安装中的应变计、电容式力传感器或集成到触摸组件中的压电元件来实现。
将触摸传感器直接集成到显示像素结构中，消除了单独的触摸层，从而减少了厚度并提高了光学性能。内嵌式触摸将触摸传感器放置在显示单元内，而外挂式触摸将传感器放置在显示玻璃和盖板玻璃之间。 Fannal Electronics 为需要超薄外形尺寸和最高光学质量的应用开发内嵌式和外嵌式触摸解决方案。
集成趋势减少了元件数量和制造成本，同时实现了更薄的设备外形。然而，集成触摸解决方案需要显示和触摸工程团队之间的密切协调，与分立触摸模块相比，增加了设计复杂性。
教育、企业协作和数字标牌等领域对交互式显示器的需求不断增长，推动了超过 40 英寸的大尺寸 PCAP 触摸面板的开发。大尺寸触摸需要不同的传感器模式、增强的控制器处理能力，并仔细注意整个传感器区域的信号分布。 Fannal Electronics 为交互式白板、会议室显示器和零售亭等应用开发大幅面 PCAP 解决方案。
明确指定多点触控要求、戴手套操作需求和手写笔支持。所需的同时触摸点数量取决于应用程序的手势支持要求 - 简单的点击式应用程序仅需要单点触摸功能，而基于手势的界面则需要五个或更多同时触摸点。 Fannal Electronics 工程团队支持客户指定新触摸屏应用的需求定义和规范开发。
环境操作条件显着影响规格要求。户外应用需要高亮度显示屏、温度范围扩展和防水性。工业应用需要扩展的温度范围、EMC 强化以及振动和冲击加固。
将触摸屏环境规格与部署环境相匹配。 Fannal Electronics 为户外和要求苛刻的工业应用提供 IP65 级 PCAP 触摸屏。 IP 等级定义了防止固体物体进入（第一位数字）和液体进入（第二位数字）的保护，其中 IP65 提供完整的防尘和防止来自任何方向的水喷射。
温度范围要求取决于应用部署环境。汽车应用通常需要 −40°C 至 +85°C 的工作范围，而消费类应用则可以容忍 0°C 至 +50°C。 Fannal Electronics 指定了适合目标操作环境的控制器和组件。
Fannal Electronics PCAP 触摸屏使用标准 I2C 和 USB 接口，支持 HID 协议，可与主要操作系统原生兼容。 HID（人机接口设备）协议支持可在 Windows、Android、Linux 和其他操作系统上实现即插即用操作，无需安装自定义驱动程序。
对于需要自定义触摸行为的应用，Fannal Electronics 提供控制器配置工具和软件开发支持。定制触摸固件可以实现特定于应用的手势识别、按钮区域和触摸过滤算法。
Fannal Electronics 提供完全定制的触摸解决方案，包括修改的传感器图案、定制盖板玻璃形状和机械集成支持。定制选项包括满足特定灵敏度要求的电极图案修改、针对孔和凹口的玻璃盖板加工以及针对要求苛刻的应用的特殊涂层。
集成支持包括机械设计指南、电气接口文档、热分析和 EMC 设计建议。 Fannal Electronics 工程师在整个产品开发周期中与客户设计团队合作，以确保成功的触摸屏集成。
机械集成显着影响触摸屏的性能和可靠性。盖板玻璃安装设计必须提供牢固的固定，而不会产生可能导致玻璃破裂的应力集中。 Fannal Electronics 为所有 PCAP 触摸屏产品提供机械集成指南和 3D CAD 模型，使客户设计团队能够开发兼容的机械外壳。
边框设计影响美观和触摸性能。窄边框可最大化显示面积，但需要仔细考虑边缘触摸性能和防水。 Fannal Electronics 指定了最小边框尺寸，以实现可靠的边缘密封和最佳的触摸性能。
控制器校准应在机械集成完成后进行。校准可补偿生产单元和部署地点环境条件之间的基线差异。 Fannal Electronics 提供校准支持和文档，包括为大批量客户提供现场校准服务。
需要校准的触摸参数包括基线电容值、噪声阈值、触摸检测灵敏度和环境补偿系数。先进的控制器支持现场校准，无需人工干预即可适应不断变化的环境条件。
电磁兼容性 (EMC) 对于在电气噪声较大的环境中实现可靠的触摸操作至关重要。如果没有通过屏蔽、滤波和接地正确解决，包括电源、显示器和无线发射器在内的噪声源可能会导致错误的触摸检测。 Fannal Electronics 提供 EMC 设计指南，并为电磁环境要求严格的应用提供 EMI 强化触摸控制器选项。
触摸控制器电路的 PCB 布局需要注意信号完整性、接地和去耦。 Fannal Electronics 参考设计提供经过验证的电路布局，可在不同的部署环境中实现可靠的 EMC 性能。
需要防潮、防尘或防液体暴露的应用需要在触摸面板周边和任何电缆入口点进行环境密封。密封设计必须适应热膨胀并在整个产品生命周期内提供可靠的密封。 Fannal Electronics IP65 级产品采用经过环境测试验证的可靠密封设计。
问题 1：哪些原始基板参数使工业级 PCAP 制造与廉价消费替代品区分开来？
答： 工业投射式电容制造采用无碱硼硅酸盐基材，具有深层离子交换化学强化层（超过 500 MPa 压应力），真空沉积盖板玻璃硬度最低为 7H–9H。
Q2：为什么ITO网格的光刻蚀刻精度会直接影响EMI严重的工厂环境中的触摸跟踪稳定性？
答： 光刻阶段线宽和图案几何形状的微观一致性可确保互电容矩阵上的紧密阻抗匹配，从而防止高压逆变器噪声下的信噪比 (SNR) 下降。
问题 3：与标准胶带粘合相比，液态光学透明粘合剂 (LOCA) 粘合如何从机械角度保护传感器？
答： LOCA全层压完全填充内部空气间隙，充当机械减震器，在紫外线固化下交联以分散焦点冲击应力并消除局部内部湿气凝结。
Q4：为什么表面水滴会在电容矩阵上触发错误的“鬼触”，以及如何在固件中修复此问题？
答： 液态水会改变盖玻片上的局部介电常数，模仿人类导体；现代控制器通过运行交叉参考自电容和互电容跟踪网格的混合扫描算法来抵消这一问题。
