预计的电容触摸面板（PCAP）已成为现代触摸敏感设备的重要组成部分，从智能手机到交互式售货亭。它们的可靠性，响应能力和精度使它们成为各种应用程序中的首选选择。但是这些触摸面板究竟如何工作？在本文中，我们将深入研究预计的电容技术，其运行及其提供的优势的复杂性。
预计的电容 触摸板 是许多消费电子和工业设备中使用的电容式触摸技术。与依靠压力注册输入压力的电阻触摸面板不同， PCAP面板通过 电场 的变化检测触摸。一词“投影”是指以下事实：这些系统具有投射到面板上的导电元件网格，从而无需直接物理压力就可以检测触摸。

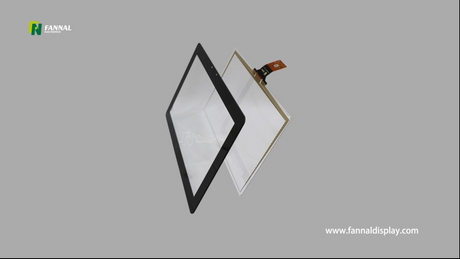

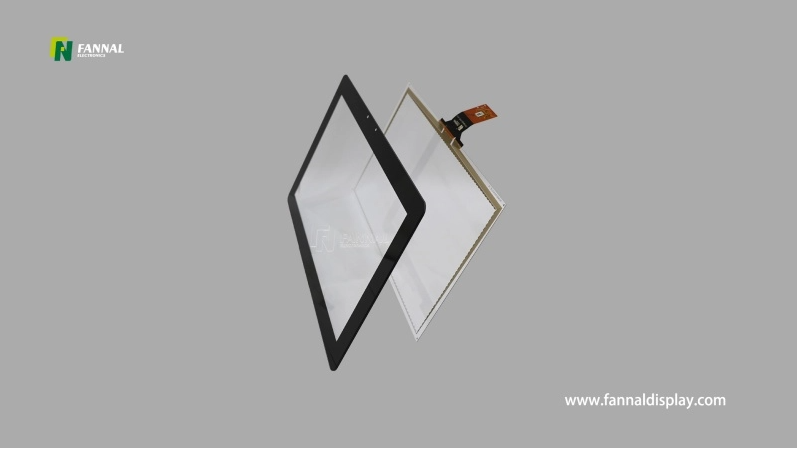

这些面板由多层组成，具有 传感器层 和 玻璃面板 作为最著名的组件。传感器层通常包含以图案排列的电极网格。当用户触摸屏幕时，他们会在该位置更改电场，从而使系统检测到触摸的确切位置。
预计的电容触摸技术 的核心是 电容传感 的概念。人体是导电的，因此当您触摸电容触摸屏时，它会改变 接触点周围的让我们分解它如何详细工作： 电场。
一个投影的电容触摸板使用由 导电材料制成的传感器网格，通常是 氧化锡锡（ITO） 。该网格放在屏幕表面下。它由两层电极组成 - 一层用于水平，一个用于垂直感应。这些电极在面板的表面上创建一个电场。
当您触摸屏幕时， 由于手指的导电性质，接触点的传感器 电荷会中断。 网格 检测到电容的变化，因为人体充当导体。记录这种中断并将其转换为坐标，并识别触摸屏在屏幕上的确切位置。
为了解释电场的变化，该系统依赖于绘制触摸位置的复杂算法。这些算法还可以区分多个触摸，从而可以进行 多点触摸手势， 例如捏到Zoom或旋转。
检测到电容的变化后，信息将发送到控制器。控制器处理信号，确定触摸的精确位置并将此数据发送到设备的操作系统以进行操作，例如打开应用程序或选择项目。
投影电容触摸面板的外层通常由 硬化玻璃制成 ，以保护下面的细腻的传感器网格。玻璃层是透明的，可确保用户在与触摸屏交互时可以看到显示器。
特征 | PCAP（投射电容式） | 电阻式 |
触摸方式 | 导电（手指、导电笔） | 压力（任何物体、笔、工具） |
精确 | 非常高 | 缓和 |
多点触控 | 是（最多 10 分以上） | 一般没有 |
长寿 | 优秀（玻璃是惰性的） | 中等（薄膜会随着时间的推移而退化） |
最适合 | 智能 HMI、户外信息亭、医疗 | 基本控制、高 EMI 环境 |
投影电容触摸板 有两种主要类型： 单触摸 和 多触摸。这是每个人：
在单点触摸系统中，一次只能检测到一个接触点。这些类型的面板通常在不需要多点触摸功能的旧设备或应用中找到。 单键面板 更简单，而且通常便宜。
更常见的类型 多接触电容面板可以同时检测多个接触点。这使它们非常适合现代设备，例如智能手机，平板电脑和交互式显示器。凭借 多点触摸 功能，用户可以执行捏，变焦，滑动和旋转等手势，提供更直观和更互动的体验。
特征 | 对工业应用的好处 |
多点触控 | 支持捏合缩放和滑动等现代手势，这对于复杂地图或 3D 数据至关重要。 |
耐用性 | 由于它采用坚固的玻璃正面，因此具有防刮擦性，并且不会像柔性电阻膜那样磨损。 |
光学清晰度 | 提供卓越的透光率（通常 >90%），使屏幕在阳光直射下更容易阅读。 |
无缝设计 | 可“平装”（零边框），易于清洁并防止角落积聚灰尘/水。 |
高级调优 | 现代控制器可以调整为戴着 厚手套工作 或忽略 屏幕上的 水滴。 |
预计的电容触摸板比其他触摸技术具有多个优点。让我们看一下关键好处：
由于PCAP屏幕不需要物理压力来检测输入，因此它们具有 极高的灵敏度。即使是最轻的触点也可以准确地检测到，从而导致 精度 对于各种应用至关重要，尤其是在 医疗设备 和 游戏等行业中.
覆盖投影电容式面板的玻璃层通常 具有抗刮擦性 ，并且可以承受明显的磨损。机械零件的缺乏也降低了的可能性 筛网降低随时间 ，使PCAP面板非常适合长期使用。
如前所述，PCAP技术在 多点触摸检测方面表现出色，这对于现代应用至关重要。用户可以通过多种方式与接口进行交互，例如放大或输出，旋转图像或在屏幕之间滑动。
技术的透明性质和PCAP屏幕的光滑设计使它们非常适合 美学 和 功能设计。他们提供 高质量的显示器 ，既具有视觉吸引力又有响应速度。
预计的 电容触摸板 以其 在各种环境中的它们不受污垢，水分或灰尘的影响，这是 韧性而闻名。 条件不理想的 户外 或 工业环境中的重要优势。
虽然预计的电容触摸板可提供许多好处，但并非没有缺点。让我们探讨一些 该技术的 局限性。
与电阻触摸面板相比， PCAP面板往往更昂贵。创建预计的电容屏幕涉及的材料和制造过程促成了这一更高的成本，这可能会使它们对预算意识的应用的吸引力降低。
PCAP技术需要 导电输入，这意味着它仅适用于手指或专门设计的手写笔。 手套，尤其是 厚手套和其他非导电物体（例如笔）不会在屏幕上注册，这可能会在某些用例中限制功能。
预计的电容触摸板容易受到 静态干扰的影响，这可能会影响触摸的准确性和响应能力。在高环境中，这尤其令人关注。 电磁干扰（EMI） 或静电的
预计的电容触摸面板广泛用于各个行业。一些最常见的应用程序包括：
PCAP技术 最受欢迎的用途 是在 智能手机 和 平板电脑中。这些设备需要精确的响应式触摸屏，以支持多点触摸手势。 例如， 苹果的iPhone 和iPad使用PCAP屏幕以进行 触摸功能.
许多公共信息亭，例如在购物中心，机场和博物馆中发现的 公共信息亭，都使用投影电容式触摸板 提供直观和互动的体验。支持多点触摸输入的能力在这些应用中尤其有价值。
在等行业中 制造 和 自动化，PCAP面板用于需要 精确控制的机器中。面板很耐用，可以承受恶劣的环境，使其非常适合工厂地板和其他苛刻的设置。
现代车辆越来越多地结合了 用于控制导航，娱乐和其他系统的 触摸屏接口。这些 汽车触摸板 通常使用 预计的电容技术，因为它为车载使用提供了必要的灵敏度和耐用性。
随着 技术的不断发展，预计的电容触摸板可能会变得更加先进。我们可以预期 触摸精度, 响应时间和 多点触摸功能的改善。此外， 预计 灵活的触摸面板 和 较大的屏幕将扩大PCAP技术在 可穿戴设备, 增强现实（AR）和 虚拟现实（VR）等行业中的潜在应用.
投影的电容触摸面板已彻底改变了我们与设备交互的方式，提供了无与伦比的灵敏度，耐用性和多点触摸功能。这些面板通过检测的变化 电场 在被导电物体触摸时运行，并提供时尚，响应迅速的体验。尽管它们具有一些缺点，例如对静态的成本和敏感性，但在许多应用程序中，它们的优势远远超过了这些限制。随着对触摸敏感技术的需求不断增长，预计的电容触摸面板将保持在用户互动的最前沿，从而为从 智能手机 到 工业机器的所有功能提供动力.
Q1: 投射电容式 (PCAP) 和表面电容式触摸屏有什么区别？
答： PCAP 使用复杂的传感器网格，允许通过厚盖玻璃进行多点触摸和操作，而表面电容式则更简单，仅单点触摸，并且需要直接手指接触。 PCAP 非常适合恶劣的工业环境。
Q2：投射电容式触摸屏可以在戴工业手套或潮湿条件下使用吗？
答： 是的，通过调节控制器的灵敏度（阈值），PCAP面板可以支持带厚手套的多点触摸，并防止屏幕上的水滴造成的“鬼触”。这使得它们非常适合户外和海洋应用。
Q3: PCAP 技术中的“投影”实际上是如何工作的？
答： “投影”是指穿过保护盖玻璃的 3D 静电场。在您的手指与底层传感器层进行物理接触之前，传感器就会检测到该场的变化。
Q4：为什么户外 B2B 设备和信息亭首选 PCAP 触摸技术？
答： PCAP 具有高光学透明度、抗紫外线能力，并且能够使用化学强化玻璃盖板（厚度可达 10 毫米以上）。它提供类似智能手机的交互性，同时能够抵御恶劣天气和破坏行为。
Q5: 投射电容式 (PCAP) 触控系统的主要组件有哪些？
答： 一个完整的 PCAP 系统由粘合在一起的传感器玻璃/薄膜（ITO 网格）、控制器 IC（“大脑”）和保护盖透镜组成。这些组件决定了屏幕的信噪比和触摸精度。
