电容式触摸屏是一种透明触摸传感器，通过测量电容变化而不是物理压力来检测触摸。它广泛应用于智能手机、工业HMI、医疗设备、汽车显示器、自助服务亭和许多其他交互系统。

与依赖压力来完成电路的电阻式触摸板不同，电容式触摸板对手指或兼容手写笔等导电物体的电气特性做出响应。这可以实现更快的响应、更高的光学清晰度、更长的使用寿命并支持多点触控手势。

如今， 投射电容 (PCAP) 技术已成为工业触摸显示屏的主导解决方案，因为它在苛刻的环境中将出色的用户体验与高耐用性和可靠的性能结合在一起。

电容式触摸屏如何工作？

电容式触控面板由多个透明导电层组成，通常由氧化铟锡 (ITO) 制成，排列在玻璃基板上。这些导电图案在触摸表面上产生静电场。

当手指等导电物体接近面板时，它会改变局部电容。触摸控制器不断扫描传感器网格，检测这些电容变化，计算触摸坐标，并将位置信息发送到主机系统。

与机械开关或电阻式触摸屏不同，面板不需要物理变形。

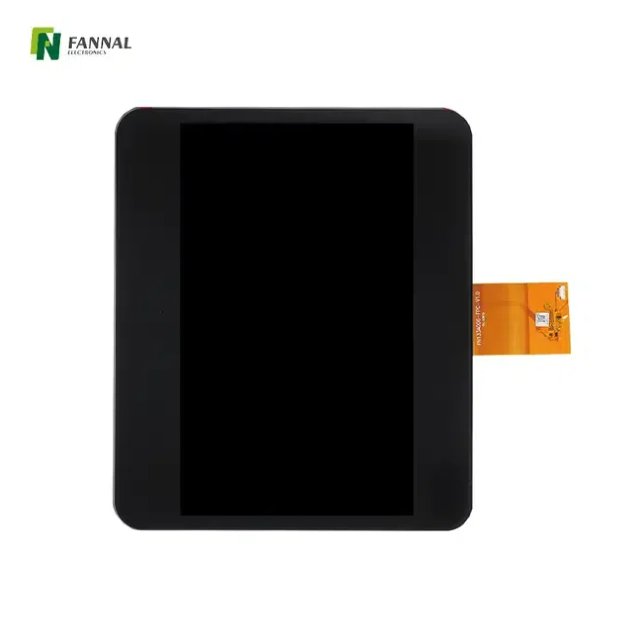

典型的投射电容式触摸屏包括：

• 盖玻片

• 透明ITO传感器层

• 光学胶（可选）

• 控制器IC

• 柔性印刷电路（FPC）

触摸控制器在区分有效触摸信号与电噪声、湿气和环境干扰方面发挥着关键作用。

电容式触摸屏的类型

虽然“电容式触摸面板”经常被用作通用术语，但有几种不同的传感技术可用。

表面电容触摸

表面电容式触摸屏在单个玻璃层上涂有导电涂层。当手指触摸表面时，控制器测量从四个角汲取的电流以确定触摸位置。

优点包括：

• 施工简单

• 制造成本低

• 良好的光学清晰度

然而，表面电容技术有几个局限性：

• 仅支持单点触控输入

• 触摸精度较低

• 更容易受到电气干扰

• 难以支撑厚盖玻璃

因此，表面电容式触摸现在主要用于传统设备，而不是现代工业产品。

投射电容式 (PCAP) 触摸

投射电容式 (PCAP) 技术是当今采用最广泛的电容式触摸解决方案。

PCAP 不使用连续的导电涂层，而是采用按行和列排列的透明电极矩阵。触摸控制器测量每个交叉点处互电容的变化，以高精度确定触摸位置。

与表面电容技术相比，PCAP 提供：

• 多点触控支持

• 更高的准确度

• 更好的耐用性

• 提高抗电噪声能力

• 支持较厚的盖板玻璃

• 与光学贴合更好的兼容性

由于传感电极位于盖板玻璃下方，因此触摸表面可以免受划痕、化学物质和日常磨损。

这种架构使 PCAP 成为工业控制面板、医疗设备、的首选解决方案。 汽车显示器、户外信息亭和其他需要长期可靠性的应用

自电容与互电容

投射电容式触摸系统通常使用两种传感方法之一。

自电容

每个电极相对于地独立测量。

优点包括：

• 高触摸灵敏度

• 单点触控应用的良好性能

• 通过更厚的盖玻片更好地检测

然而，自电容无法准确区分多个同时触摸点，因为多个手指会产生模糊的信号模式。

互电容

互电容测量排列在网格中的发射器和接收器电极之间的耦合。

当手指接近面板时，它会改变特定交叉点的互电容，从而使控制器能够确定准确的触摸位置。

与自电容相比，互电容提供：

• 准确的多点触摸检测

• 更好的防手掌误触功能

• 更高的定位精度

• 手势识别更稳定

因此，几乎所有现代智能手机、平板电脑、工业 HMI 和汽车触摸显示屏都采用互电容 PCAP 技术。

电容式触摸屏与电阻式触摸屏

尽管电容式触摸技术在大多数现代产品中占据主导地位，但电阻式触摸面板仍在某些工业应用中使用。

这两种技术在检测触摸的方式上存在根本区别。

*现代投射电容系统可以通过控制器调整和传感器优化来支持手套操作。

与电阻式触摸屏不同，PCAP 技术可实现更顺畅的交互、更高的透光率和更好的长期耐用性。然而，涉及厚防护手套、极低成本要求或简单单点触摸界面的应用可能仍然青睐电阻技术。

电容式触摸屏的优点

电容式触摸屏已成为大多数现代显示系统的首选解决方案，因为它们结合了出色的光学性能和长期可靠性。

主要优点包括：

• 高透光率，图像更清晰

• 流畅、灵敏的触摸体验

• 多点触控手势支持

• 玻璃表面防刮花

• 使用寿命长，无机械磨损

• 轻松与光学贴合集成

• 出色的防尘和防污染物能力

• 日常频繁使用下性能稳定

对于工业应用来说，这些优势可以转化为更低的维护要求、更好的用户体验以及在延长的运行生命周期内更高的系统可靠性。

电容式触摸屏可以在戴着手套或水的情况下使用吗？

一个常见的误解是 电容式触摸屏 只能用裸手指操作。虽然早期几代电容式技术确实如此，但现代投射电容式 (PCAP) 触摸屏可以进行优化，以支持手套操作、防水和恶劣的工业环境。

电容式触摸屏的性能是否可靠取决于多个因素，包括触摸控制器 IC、传感器设计、盖板玻璃厚度和固件调整。

手套触摸

标准电容式触摸板可检测导电物体与传感器之间的微小电耦合。厚绝缘材料减少了这种耦合，使普通手套难以检测。

然而，工业 PCAP 系统可以通过以下方式提高手套性能：

• 通过控制器配置提高触摸灵敏度

• 优化传感器电极图案

• 选择高性能触摸控制器IC

• 调整固件以适应手套模式

通过正确的设计，许多工业触摸屏可以在用户佩戴工作手套、医用手套或轻型防护手套时可靠地运行。

水和湿气

如果控制器无法区分水和实际触摸输入，水滴会改变电容式传感器的电场并生成错误的触摸信号。

现代工业触摸系统通常包括防水算法，该算法：

• 忽略静止的水滴

• 区分手指是否受潮

• 减少因雨水或结露引起的误触发

这些功能对于户外信息亭、船舶设备、农业机械和工业控制系统尤其重要。

哪些因素影响电容式触摸性能？

触摸性能不仅仅取决于触摸面板本身。在工业应用中，整个系统集成度往往决定触摸界面是否可靠运行。

有几个设计因素对触摸灵敏度和稳定性有重大影响。

盖板玻璃厚度

较厚的防护玻璃可提高机械强度，但会增加用户手指与传感电极之间的距离。

随着玻璃厚度的增加，触摸灵敏度会降低，除非传感器和控制器经过专门设计来进行补偿。

典型的工业防护玻璃的厚度范围从 1 毫米到 6 毫米以上，具体取决于抗冲击性和环境要求。

电磁干扰（EMI）

工业设备经常在电机、逆变器、开关电源和其他电气噪声源附近运行。

如果没有正确的接地、屏蔽或控制器调整，EMI 可能会导致：

• 误触

• 灵敏度降低

• 光标移动不稳定

• 错过了触摸事件

仔细的 PCB 布局、屏蔽、接地和固件优化对于可靠运行至关重要。

控制器IC性能

触摸控制器是电容式触摸系统的“大脑”。

现代控制器 IC 提供先进的功能，例如：

• 多点触摸检测

• 手套模式

• 拒水率

• 噪音抑制

• 防手掌误触

• 自动校准

选择合适的控制器通常与选择触摸传感器本身一样重要。

环境条件

工业触摸显示屏经常暴露于：

• 高温

• 低温

• 高湿度

• 振动

• 灰尘

• 化学暴露

这些环境因素会影响传感器的稳定性和长期可靠性，因此环境测试成为产品验证的重要组成部分。

为什么电容式触控面板普遍采用光学贴合？

光学粘合 已成为工业电容式触摸显示器的常见解决方案，因为它提高了光学性能和机械可靠性。

光学粘合不是在盖板玻璃和显示器之间留下空气间隙，而是使用 OCA 或 OCR 等透明粘合剂填充该空间。

这提供了几个优点。

改善 阳光下可读性

消除内部反射可增加光学传输并提高明亮环境光下的显示可视性。

对于户外设备，这通常比空气粘合显示器具有更好的可读性。

更好的机械强度

粘合结构将机械应力更均匀地分布在整个显示组件上，从而提高了抗振动和抗冲击能力。

这对于交通、工业自动化和移动设备尤其有价值。

减少凝结

消除内部气隙可以最大限度地降低因温度变化或湿度引起的内部起雾的风险。

增强的热性能

粘合材料还提供了额外的导热路径，有助于将热量从显示屏上转移出去，并提高高温环境下的长期可靠性。

电容式触摸屏的工业应用

投射电容式触摸技术现已广泛应用于工业和商业应用，因为它结合了耐用性、出色的光学性能和直观的用户交互。

典型应用包括：

• 工业 HMI 和自动化设备

• 医疗器械和诊断仪器

• 汽车信息娱乐和控制显示器

• 电动汽车充电站

• 户外亭

• 自助服务终端

• 船用电子产品

• 农业机械

• 智能家居控制面板

• 零售 POS 系统

与消费电子产品相比，这些应用通常需要更长的工作温度、手套支撑、抗振动性和较长的产品生命周期。

如何选择合适的电容式触摸屏

选择电容式触摸屏不仅仅涉及选择正确的屏幕尺寸。工程师应评估完整的操作环境和系统要求。

主要考虑因素包括：

• 显示尺寸和宽高比

• 盖板玻璃厚度和强度

• 所需接触点

• 工作温度范围

• 户外可读性要求

• 光学贴合

• 手套操作

• 耐水性

• EMC/EMI 兼容性

• 接口类型（USB、I⊃2;C、SPI 或 UART）

• 触摸控制器IC

• 表面处理，例如防眩光 (AG)、防反射 (AR) 或防指纹 (AF)

• 与外壳机械集成

对于定制项目，在设计过程的早期平衡这些因素有助于降低开发风险并提高长期系统可靠性。

结论

电容式触摸屏已成为现代工业、医疗、汽车和商业设备的标准触摸技术，因为它们提供快速响应、高光学清晰度、出色的耐用性并支持先进的多点触控交互。

尤其是投射电容 (PCAP) 技术，与旧式触摸解决方案相比具有显着优势，尤其是与适当的控制器调整、光学粘合和机械设计相结合时。

然而，成功实施不仅仅取决于选择正确的触摸面板。玻璃盖板厚度、环境条件、控制器性能、EMI 管理和系统集成对于实现可靠的长期性能都发挥着重要作用。

了解这些设计注意事项使工程师能够选择不仅能提供更好的用户体验，还能满足苛刻工业应用的可靠性要求的触摸解决方案。

常问问题

触摸屏和触摸屏有什么区别？

触摸面板是检测用户输入的透明传感器，而触摸屏通常指由显示器和触摸面板组成的完整组件。在许多工业产品中，触摸面板通过光学粘合层压到 LCD 上，形成集成触摸显示屏。

投射电容式 (PCAP) 是否比电阻式触摸更好？

对于大多数现代应用程序来说，是的。 PCAP 提供更高的光学清晰度，支持多点触控手势，提供更好的耐用性，并提供更灵敏的用户体验。电阻式触摸仍然适用于需要使用任何类型的手写笔或非常厚的手套进行操作的应用。

电容式触摸屏可以戴着手套使用吗？

是的。许多工业 PCAP 触摸面板通过优化的传感器设计、适当的触摸控制器 IC 和固件调整来支持手套操作。可实现的手套厚度取决于整体系统设计。

电容式触摸屏可以在潮湿环境中使用吗？

是的，前提是触摸控制器支持防水算法。正确的控制器配置和传感器设计有助于区分实际的触摸输入与雨水、冷凝水或水滴。

电容式触摸屏上的保护玻璃可以有多厚？

最大防护玻璃厚度取决于传感器设计和触摸控制器性能。许多工业 PCAP 解决方案支持厚度从大约 1 毫米到超过 6 毫米的盖板玻璃，一些定制系统甚至支持更厚的玻璃。

电容式触摸屏的使用寿命通常是多长？

与机械开关不同，电容式触摸屏没有移动部件，因此机械磨损非常小。如果设计和集成正确，工业电容式触摸屏可以提供多年的可靠运行，总体使用寿命通常由显示模块或背光而不是触摸传感器本身决定。
