LCD FPC 引脚排列由什么决定？

在选择或更换 LCD 时，工程师通常会首先比较屏幕尺寸、分辨率、接口和连接器类型。

但一个细节可以决定显示器是否能够真正与现有系统配合使用：

LCD FPC 引脚排列。

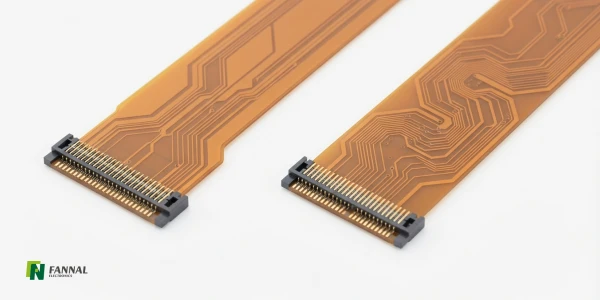

两台显示器可以具有相同的屏幕尺寸、分辨率、接口，甚至相同的 40 针连接器，但使用不同的针脚分配。

这意味着：

相同的引脚数并不意味着相同的引脚排列。

匹配的连接器并不自动意味着电气兼容性。

引脚排列由显示器的电气架构决定，而物理 FPC 设计也必须符合最终产品的要求。

什么是 LCD FPC 引脚排列？

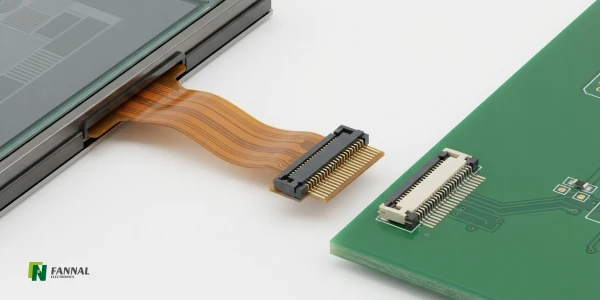

LCD FPC 引脚定义了分配 给连接显示器和主机系统的 柔性印刷电路 (FPC) 上每个触点的电气功能。

根据显示器设计，FPC 可能带有：

• 显示数据和时钟信号

• 电源和地线

• 控制信号

• 背光电源及控制

• 触摸接口信号，用于 触摸显示模块

一个简化的示例可能如下所示：

这只是一个示例。没有 通用的 LCD FPC 引脚排列.

实际分配必须根据特定 LCD 型号及其电气文档进行检查。

LCD FPC 引脚排列由什么决定？

LCD FPC 引脚排列通常不是由一种规格决定的。它是显示架构的多个部分协同工作的结果。

1. 显示界面

显示接口是主要因素之一。

常见的液晶屏接口包括：

• RGB/TTL

• LVD

• MIPI DSI

• EDP

• SPI

• 单片机接口

每个接口使用不同的信号发送方法，因此需要不同的电气连接。

例如，LVDS 面板需要差分信号对，而 MIPI DSI 面板则使用 MIPI 数据通道和时钟通道配置。

因此，即使两个显示器具有相同的分辨率：

相同的分辨率≠相同的接口≠相同的引脚排列。

在比较各个引脚分配之前需要检查接口。

2. 驱动IC和显示架构

LCD 驱动器 IC 和相关显示架构也会影响面板所需的信号和电源连接。

根据设计，FPC 可能需要携带：

• 显示数据

• 时钟或差分信号

• 逻辑电源

• 控制信号

• 重置或启用

• 其他面板特定连接

这就是为什么使用 相同接口的两个显示器 仍然可以具有不同的引脚排列。

例如，两个 MIPI DSI 显示器 可能都使用四个数据通道，但它们的连接器分配、电源引脚、控制信号或 FPC 布局仍然可能不同。

所以：

相同的接口≠相同的引脚排列。

3. 电源要求

LCD FPC 的作用不仅仅是承载图像数据。

该面板可能需要不同的电源轨用于其逻辑和显示电路，以及接地连接，并且根据架构，还需要额外的控制或工作电压。

不同 LCD 设计的具体要求有所不同。

这是您永远不应该仅仅因为两个连接器具有相同数量的触点就认为它们兼容的原因之一。

一个面板上分配给电源的引脚在另一个面板上可能具有完全不同的功能。

4. 背光配置

背光也会影响FPC连接。

LED 背光可能需要以下连接：

• LED电源

• 地面

• PWM

• 启用或控制

• 多个 LED 通道，具体取决于设计

有些显示器将这些连接集成到主 FPC 中，而其他显示器则使用单独的连接。

因此，具有相似显示接口的两个面板仍然需要不同的FPC布置，因为它们的背光配置不同。

5. 触摸界面

对于 裸露的 LCD 面板，FPC 可能只需要容纳显示屏和背光连接。

触摸显示模块 可能 需要额外的触摸控制器连接，例如：

• I⊃2;C

• USB

• 打断

• 重置

• 触摸电源

• 地面

这意味着集成触摸显示器可以具有与 LCD 面板本身完全不同的 FPC 配置。

因此，在评估触摸显示器时，在考虑完整的 FPC 引脚排列之前，应分别检查显示接口和触摸接口。

为什么相似的 LCD 会有不同的引脚排列？

在这种情况下，液晶显示屏的更换通常会变得比乍看起来更加复杂。

想象一下两个显示器：

• 10.1英寸尺寸

• 1920×1200分辨率

• MIPI DSI 接口

• 40 针连接器

它们可能看起来是显而易见的选择。

但这些规范仍然没有定义完整的电气连接。

这些面板可能有以下不同之处：

• 引脚分配

• 电源连接

• 地面分布

• MIPI通道排列

• 控制信号

• 背光连接

• 连接器方向

• 触摸连接

所以实际规则是：

相同的尺寸并不意味着相同的引脚排列。
相同的分辨率并不意味着相同的引脚排列。
相同的连接器并不意味着相同的引脚排列。
相同的引脚数并不意味着兼容性。

更换 LCD 时应根据 完整的引脚定义进行检查，而不是仅根据引脚数量或连接器外观进行选择。

连接器决定引脚排列吗？

不。

连接器决定了物理连接的一部分，但它没有定义每个触点的电气含义。

例如，两个 LCD 可能都使用 40 引脚连接器，其中一个将某些引脚分配给 MIPI 信号，另一个将它们分配给电源、接地或控制信号。

连接器方向也可能不同。

因此，在检查 LCD 更换件时，有用的问题不是：

“连接器合适吗？”

这是：

“引脚分配、电气要求、连接器和机械配置都匹配吗？”

这种区别可以防止令人惊讶的常见兼容性错误。

FPC 长度或形状会影响 LCD 集成度吗？

FPC 长度和形状通常不会改变 引脚的电气功能，但它们可以确定兼容的 LCD 是否可以实际安装在产品中。

这种区别很重要：

引脚排列是电气定义。 FPC 几何形状是一项机械要求。

例如，LCD 可能具有正确的接口和引脚排列，但其标准 FPC 可能仍然不合适，因为：

• 主机连接器距离太远

• FPC需要向另一个方向弯曲

• 连接器的位置不同

• 可用安装空间有限

• FPC与其他元件的干扰

• FPC 需要不同的轮廓或加强筋位置

在这些情况下，LCD 本身可能就适合。 FPC 只需围绕实际系统进行设计即可。

通用与定制 LCD FPC

当 LCD 和主机系统已经具有兼容的电气和机械接口时，标准 FPC 可以很好地工作。

当标准配置不适合产品时，定制 FPC 就会变得有用。

定制并不意味着更好。如果现有的 FPC 已经满足电气和机械要求，则可能没有理由重新设计它。

定制 LCD FPC 的价值在于它允许围绕 实际产品限制 来设计显示连接.

标准 LCD 何时需要定制 FPC？

即使面板本身适合该应用，标准 LCD 也可能需要定制 FPC。

常见情况包括：

连接器位置错误

LCD 以电力方式工作，但标准 FPC 无法到达主机 PCB 或穿过不合适的区域。

FPC需要不同的弯曲方向

标准 FPC 可能会沿与外壳冲突的方向退出或弯曲。

安装空间有限

工业手持设备、仪器和紧凑型控制系统通常在显示连接周围留下很小的空间。

主机连接器不同

LCD可能具有所需的显示接口，但系统侧连接器或连接布置与标准FPC不匹配。

FPC干扰机械结构

FPC 可能需要避免使用电池、PCB 元件、螺丝凸台、外壳特征或其他内部结构。

这些都是实际的集成问题，并不一定是选择完全不同的 LCD 的理由。

常见LCD FPC兼容性问题

相同的引脚数，不同的引脚排列

两个 40 针 FPC 可以具有完全不同的电气分配。

引脚数只是触点的数量。它没有描述它们的功能。

相同的连接器，不同的电气配置

与主机物理配合的连接器并不能保证信号分配正确。

完整的引脚排列仍需要验证。

背光不匹配

显示接口可能匹配，但 LED 背光电源或控制要求不匹配。

当仅比较分辨率和接口时，这一点很容易被忽视。

触摸界面不匹配

对于 触摸显示模块，显示和触摸连接都需要兼容。

匹配的 LCD 界面并不自动意味着触摸系统是兼容的。

机械失配

即使电气连接正确，FPC 也可能太长、太短、方向错误或无法适应可用空间。

这就是为什么 电气兼容性和机械兼容性应分开评估.

更换前如何检查 LCD FPC

实际的兼容性检查应该在整个连接之后进行，而不是从连接器开始。

1. 识别具体的液晶屏

从精确的面板模型及其数据表或 FPC 图纸开始。

不要仅仅依赖：

10.1英寸+1920×1200+MIPI

确切的型号很重要。

2、检查电气接口

确认：

• 显示界面

• 数据通道或通道

• 电源要求

• 控制信号

• 背光

• 触摸界面（如果适用）

3. 比较完整的引脚排列

检查每个引脚的功能，而不是简单地比较触点数量。

4.检查连接器

确认：

• 连接器类型

• 沥青

• 针数

• 方向

• 配合方向

• 位置

5.检查FPC几何形状

确认：

• 长度

• 宽度

• 形状

• 弯曲方向

• 弯曲面积

• 连接器位置

• 加强筋要求

6. 检查最终装配情况

FPC 需要与以下各项协同工作：

LCD→FPC→主机PCB→外壳

当安装完整的组件时，在工作台上运行的设计仍然可能会失败。

定制LCD FPC需要哪些信息？

如果标准 FPC 不适合该应用，以下信息对于定制 FPC 开发很有用：

液晶显示屏信息

• 液晶型号

• 数据表

• 现有FPC图纸

• 引脚排列

• 接口规格

连接器信息

• LCD侧连接器

• 主机侧连接器

• 沥青

• 接触方向

• 配合方向

电气要求

• 显示信号

• 力量

• 背光

• 触摸信号（如果适用）

机械要求

• FPC长度

• 宽度和轮廓

• 弯曲方向

• 连接器位置

• 加强筋位置

• 可用安装空间

系统信息

• 主机PCB位置

• 最终显示方向

• 附近的组件

• 住房限制

这些细节越完整，就越容易确定标准 FPC 是否足够，还是定制设计更合适。

定制FPC可以兼容LCD吗？

定制FPC可以解决某些 连接和集成问题，但它不能消除基本的电气不兼容性。

例如，定制 FPC 可以采用：

• FPC长度

• 连接器位置

• 连接器方向

• 路由

• 机械外形

• 某些主机端连接要求

但 LCD 所需的电气接口、电源条件、信号特性和内部架构仍然必须得到尊重。

因此，定制 FPC 不应被视为使任何两个 LCD 可以互换的方法。

更好地理解它是一种 使合适的显示器适应特定系统的机械和连接要求的方法.

您应该首先检查什么？

评估 LCD FPC 时，以下顺序比简单匹配连接器更可靠：

LCD 型号
↓
显示接口
↓
完整引脚排列
↓
电源和背光
↓
触摸界面（如果适用）
↓
连接器
↓
FPC 几何结构
↓
主机 PCB 和机械安装

如果所有这些都兼容，那么显示器的集成基础就会更加牢固。

结论

LCD FPC 引脚排列主要由显示器的电气架构决定，包括其接口、驱动器配置、电源要求、背光和触摸系统。

然后，FPC 的物理设计必须将该电气架构连接到实际产品。

因此：

40针并不意味着通用40针。

和：

匹配的连接器并不一定意味着 LCD 兼容。

当标准 LCD 满足应用的显示要求但其 FPC 不适合主机系统时，定制 FPC 有时可以通过调整连接和机械布局来提供实用的解决方案。

关键是 在显示器和主机系统设计最终确定之前，一起评估电气引脚排列和机械 FPC 要求。

常问问题

两个 40 针 LCD 可以有不同的引脚排列吗？

是的。引脚数仅表示触点的数量。两个 40 针 LCD 之间分配给每个触点的电气功能可能完全不同。

LCD 连接器决定引脚排列吗？

不会。连接器定义了物理连接，而引脚排列取决于显示器的电气架构和所需信号。

如果连接器和分辨率相同，我可以更换 LCD 吗？

未必。还应检查接口、引脚分配、电源、背光、触摸配置、连接器方向和 FPC 几何形状。

什么时候需要定制 LCD FPC？

当现有 FPC 与所需的长度、形状、弯曲方向、连接器位置、主机连接或安装空间不匹配时，定制 FPC 可能是合适的。

定制 FPC 可以改变 LCD 的电气引脚排列吗？

定制 FPC 可以设计为适应 LCD 和主机系统限制内的连接，但 LCD 的基本电气要求不能简单地任意重新分配。

定制 LCD FPC 需要提供哪些信息？

最有用的起始信息包括 LCD 型号和数据表、现有引脚排列和 FPC 图纸、连接器规格、主机端连接、所需的 FPC 尺寸、弯曲方向和可用安装空间。
