什么是内嵌式显示屏？内嵌式触控的工作原理

内嵌 式显示器 将触摸感应功能集成到显示单元结构中，而不是使用组装在 LCD 顶部的单独触摸传感器。

这改变了显示和触摸功能的设计和集成方式。触摸感应结构不再将 LCD 和触摸传感器视为两个独立的组件，而是成为显示单元本身的一部分。

这并不意味着内嵌式显示屏会自动变得更薄、响应更灵敏或更适合每种应用。实际结果取决于显示架构、触摸感应实现、控制器、玻璃盖板和完整的模块设计。

要了解 In-Cell 技术的适用范围，可以从结构本身开始。

什么是内嵌式显示屏？

In-Cell 是一种 触摸集成架构 ，其中传感功能被集成到显示单元中。

在使用单独触摸面板的显示器中，LCD 和触摸传感器作为不同的组件开发，然后组装成完整的触摸屏模块。

借助 In-Cell 技术，触摸感应元件在显示器制造过程中集成到显示单元中。

一个简化的表示是：

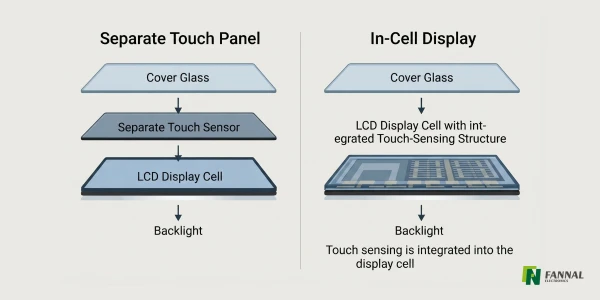

分离式触控结构

盖板玻璃 → 触摸传感器 → LCD → 背光

内嵌式结构

盖板玻璃 → 具有集成触摸感应功能的 LCD → 背光

这些图是有意简化的。实际的 In-Cell 结构在电极排列、传感架构和层结构方面可能有所不同。

重要的区别不在于确切的层数。这是 实现触摸感应功能的地方.

对于 In-Cell，它是显示单元的一部分，而不是单独制造的触摸感应面板。

内嵌式触控如何工作？

对于电容式 In-Cell 实现，通过测量手指引起的电场或电容变化来检测触摸。

简化的信号路径如下所示：

触摸 → 集成传感结构 → 触摸控制器 → 主机系统

该过程可以分为几个阶段：

显示图像遵循不同的信号路径。

通常：

主机系统→显示接口→显示驱动程序→LCD

而触摸信息则以相反的方向传播：

触摸控制器→触摸界面→主机系统

当将 In-Cell 显示器集成到工业系统中时，这种区别很重要。 尽管触摸感应结构集成到显示单元中，但显示数据和触摸数据是独立的功能。

触摸屏是如何集成到液晶显示屏中的？

In-Cell 和分离式触摸屏之间的主要区别在于传感结构的位置。

对于传统的分离式触摸解决方案，触摸传感器是独立于 LCD 制造的。然后在模块组装过程中将这两个组件组合起来。

在内嵌式设计中，显示单元本身包含执行所需触摸感应功能的结构。

这意味着显示单元需要具备两种功能：

• 生成和控制图像

• 检测与用户触摸相关的变化

这在显示和触摸设计之间建立了更紧密的关系。

传感结构必须在已经包含驱动 LCD 像素所需的电路和电活动的环境中运行。

因此，In-Cell 不仅仅是将触摸传感器“移入内部”的传统 LCD。显示架构本身必须支持集成传感功能。

简化的内嵌式显示结构

确切的物理结构因技术和制造商而异，因此通用层图不应解释为每个 In-Cell 显示器的结构。

一个简化的概念结构是：

盖板玻璃 │ ▼ 显示/触控单元 ├─ 像素电路 ├─ 显示电极 └─ 集成触控感应结构 │ ▼ TFT / 显示单元 │ ▼ 背光

实际模块中可能存在其他组件，包括偏光器、粘合剂、FPC、 光学粘合 材料、保护玻璃和其他机械结构。

这就是为什么将 In-Cell 架构 与完整的显示模块区分开来非常有用。

In-Cell 告诉您触摸感应是如何集成的。它没有描述成品中的所有其他层。

内嵌式触摸感应和显示单元

主要的工程挑战之一是显示和触摸功能共享相同的物理环境。

LCD 不断控制其像素以产生图像。同时，触摸系统需要检测手指引起的相对较小的电变化。

这两个操作可以电气交互。

因此，触摸系统需要将真正的触摸信号与与显示操作和周围系统相关的电活动区分开来。

这是触摸控制器和传感架构如此重要的原因之一。

声明如：

“这是一款 In-Cell 显示屏，因此具有更好的触摸灵敏度。”

范围太广，在技术上没有用处。

实际触摸性能可能取决于传感实现、控制器、固件、玻璃盖板、环境条件和系统级电气设计。

In-Cell描述了该架构；它不保证特定水平的触摸性能。

内嵌式触摸显示屏涉及哪些组件？

尽管触摸感应功能集成到显示单元中，但完整的模块仍然包含多个组件。

这是一个重要的区别： 集成触摸并不意味着显示模块仅由一个组件组成。

触摸功能可以集成到单元中，但显示系统的其余部分仍然需要围绕它进行设计。

触摸控制器有什么作用？

触摸控制器是集成传感结构和主机系统之间的纽带。

其基本工作是将传感结构检测到的电变化转换为可用的触摸信息。

一个简化的序列是：

传感→信号处理→触摸位置→通信

根据具体的解决方案，控制器还可以处理过滤、噪声抑制、多点触摸处理和其他触摸相关功能。

然后，生成的触摸信息通过支持的通信接口传输到主机系统。

这就是为什么触摸控制器不应该被视为事后的想法。

两个显示器都可以使用 In-Cell 技术，同时具有不同的触摸控制器，因此具有不同的系统级特性。

内嵌式显示屏与单独的触摸屏

最根本的区别在于 整合点.

这 并不 意味着一种架构普遍更好。

单独的触摸面板可以为某些定制应用提供有用的灵活性。当更集成的显示/触摸架构满足产品要求时，In-Cell 会很有吸引力。

适当的选择取决于实际系统，而不仅仅是技术名称。

为什么显示架构很重要

在评估 In-Cell 显示屏时，很容易关注一个说法：

“触摸屏已集成到 LCD 中。”

这解释了架构，但它并没有告诉您显示器是否能在特定产品中正常工作。

完整的系统仍需满足以下要求：

• 显示分辨率

• 亮度

• 对比

• 可视角度

• 触摸性能

• 盖玻片

• 显示和触摸界面

• 工作温度

• 机械尺寸

• 光学性能

• 系统兼容性

例如，将触摸集成到显示单元中可能会减少对单独组装的触摸传感器的需求，但它并不能自动保证更高的亮度或更好的触摸性能。

这些特性取决于完整的显示器结构。

因此，对于工业应用来说，更有用的问题不仅仅是：

“In-Cell 更好吗？”

这是：

“这种特殊的 In-Cell 架构是否满足产品的显示、触控、光学、机械和电气要求？”

这个问题引出了选择和集成内嵌式显示器的实际考虑因素，我们将在下一部分中进行研究。

内嵌式显示工程考虑因素和应用

了解 In-Cell 触摸如何集成到显示单元中只是第一步。对于实际产品来说，更重要的问题是完整的In-Cell显示屏能否满足应用的机械、光学、电气和触控要求。

In-Cell 架构可以简化显示集成的某些方面，但它并不能消除对系统级工程的需求。

内嵌式显示器的实际工程考虑因素有哪些？

In-Cell 显示屏的性能由整个模块决定，而不是仅由 In-Cell 架构决定。

这就是为什么 In-Cell 显示屏应被视为 显示模块，而不仅仅是触摸技术。

In-Cell 会让显示屏变得更薄吗？

它可以减少显示器堆栈中单独组装的组件数量，但假设每个 In-Cell 显示器都具有特定的厚度优势是不正确的。

最终厚度取决于完整的结构，包括：

• 盖玻片

• 偏光镜

• 显示单元

• 粘合层

• 光学贴合

• 背光

• 机械框架

• FPC及连接器排列

例如，如果产品使用相对较厚的保护盖玻璃，即使将触摸功能集成到显示单元中，整个模块仍然很大。

因此，当厚度是关键要求时，请比较 完整的模块尺寸，而不仅仅是触摸架构。

In-Cell 能否提高光学性能？

有可能，但同样，不存在普遍的性能保证。

单独的触摸面板将额外的材料和接口引入光学堆栈中。根据结构的不同，这些界面可能会导致反射或减少到达用户的光量。

In-Cell架构可以减少对单独触摸感应层的需求，这可以简化部分光学结构。

然而，实际的视觉效果仍然取决于整个模块。

重要因素包括：

• 液晶屏亮度

• 盖玻片

• 光学贴合

• 表面处理

• 偏光镜

• 环境光

• 反射控制

例如，对于户外或高环境光应用，仅选择 In-Cell 不足以使 显示屏在阳光下可读.

光学设计仍需整体评估。

In-Cell 显示屏可以支持手套触控吗？

可以，但 In-Cell 技术本身并不能保证手套触摸性能。

手套操作依赖于完整的触摸系统。

重要的变量可以包括：

• 触摸感应架构

• 触摸控制器

• 控制器固件

• 手套材质

• 手套厚度

• 盖玻片

• 触摸灵敏度

• 环境电气噪声

裸露的手指和厚厚的工业手套呈现出与电容式触摸系统截然不同的电气条件。

因此，如果手套操作是一项要求，则应将其指定为应用要求并进行测试，而不是从术语“In-Cell”中推断出来。

In-cell 显示器可以支持湿触控吗？

同样的原理也适用于水或湿气。

In-Cell 显示屏可能专为需要湿式触摸操作的应用而设计，但 In-Cell 本身不会自动使触摸屏具备防水或湿式触摸功能.

水可以改变触摸表面周围的电气条件并产生控制器需要区分与有意触摸的信号。

实际结果取决于触摸传感器、控制器、固件、防护玻璃、表面处理和环境条件。

因此，对于在户外、厨房、医疗环境或其他潮湿条件下使用的工业设备，应在实际显示配置上验证湿触摸性能。

In-Cell 显示屏可以定制吗？

这在很大程度上取决于具体的显示平台。

内嵌式模块的某些方面可以围绕选定的显示单元进行定制，而改变底层显示架构可能需要更实质性的开发过程。

潜在的定制领域可以包括：

• 显示尺寸

• 解决

• 亮度

• 盖玻片

• 触摸配置

• FPC长度和形状

• 连接器

• 界面

• 机械尺寸

• 光学贴合

然而，这些参数并不总是独立的。

例如，更换 FPC 与更换显示单元有本质上的不同。增加盖板玻璃厚度也会影响触摸性能，因此可能需要验证触摸系统。

这就是为什么定制内嵌式显示器开发应该从 完整的产品要求开始，而不是从一系列孤立的规格开始。

FPC和连接器怎么样？

FPC 很容易被忽视，因为它不会影响用户在显示器正面看到的内容。

然而，从集成的角度来看，它可能成为一个实际的限制。

标准FPC可能不匹配：

• 所需长度

• 退出方向

• 连接器位置

• 连接器类型

• 引脚排列

• 可用安装空间

• 所需的弯曲路径

对于标准产品来说，这可能不是问题。

对于 定制的工业显示器，FPC 可能需要适应实际的 PCB 和外壳。

当显示和触摸功能使用不同的信号路径或模块使用高速显示接口时，这一点尤其重要。

因此，显示器可以在测试台上发挥电气功能，但在集成到最终产品之前仍需要 FPC 定制。

内嵌式显示器用在哪里？

内嵌式显示器可考虑用于需要集成显示器和触摸界面的应用。

典型应用领域包括：

这些只是应用类别，并不能保证 In-Cell 是首选架构。

实际选择应根据显示屏尺寸、环境条件、触摸要求、机械结构、定制程度、系统接口等综合考虑。

In-Cell 在什么情况下可能不是正确的选择？

In-Cell 并不一定是所有触摸屏应用的最佳解决方案。

当项目需要特定的触摸传感器结构、不寻常的玻璃盖配置或不适合可用 In-Cell 平台的定制级别时，单独的触摸架构可能更有意义。

一些常见的决策点是：

这是 技术选型 和 产品选型的一个重要区别.

In-Cell架构在技术上可能很有吸引力，但可用的显示平台仍然必须与实际项目相匹配。

In-Cell 与分离式触控：工程师应该实际比较什么？

与其问哪种技术“更好”，不如将完整的解决方案与产品要求进行比较更有用。

最后两行尤其重要。

这两种架构本身都不能保证更好的性能。工程决策应基于 具体的显示器、触摸控制器、机械结构、光学堆栈和环境要求.

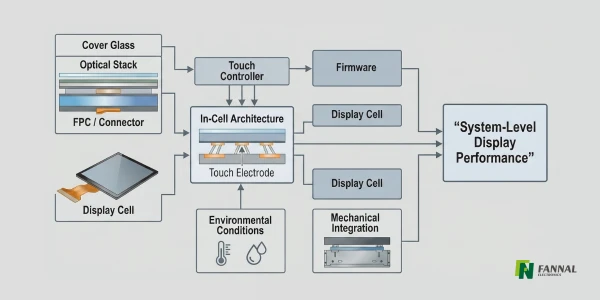

In-cell 显示是一种集成架构，而不是性能保证

这是评估 In-Cell 技术时值得牢记的一点。

In-Cell 告诉您触摸感应如何集成到显示屏中。它不定义显示器的完整性能。

In-Cell显示屏可能在模块集成方面具有优势，但实际性能仍然取决于整个系统。

例如：

• In-Cell 不会自动保证手套触摸。

• In-Cell 不会自动保证湿触感。

• In-Cell 并不能自动保证更高的亮度。

• In-Cell 并不能自动保证成品模块更薄。

• In-Cell 不会自动提供无限制的定制。

这些是取决于具体实施的工程成果。

对于工业显示项目，正确的方法是从应用的需求开始，然后确定可用的 In-Cell 架构是否可以满足这些需求。

结论

内嵌式显示器将触摸感应功能集成到显示单元中，而不是使用单独的触摸感应面板。

这改变了显示模组的架构，让显示和触控功能更加紧密地结合在一起。

但 In-Cell 不应被视为独立的性能规范。

最终结果取决于显示单元、触摸感应结构、触摸控制器、盖板玻璃、光学堆栈、FPC、接口、机械设计和操作环境之间的相互作用。

因此，对于工业应用，最有用的问题不是：

“In-Cell 比单独的触摸屏更好吗？”

这是：

“具体的In-Cell显示屏配置是否满足最终产品的要求？”

这包括显示性能、触摸行为、光学性能、机械集成、电气兼容性和环境条件的要求。

常见问题解答

In-Cell触摸和电容触摸一样吗？

不完全是。 In-Cell 描述了触摸感应功能集成在显示架构中的位置，而电容式触摸则描述了感应原理。许多 In-Cell 实现都使用电容式感应，但这两个术语不可互换。

In-Cell 触摸是否需要单独的触摸控制器？

完整的系统仍然需要触摸控制功能来处理传感信号并将触摸信息传递给主机系统。控制器是作为单独的组件实现还是集成到系统的另一部分取决于具体的架构。

In-Cell会减少显示层数吗？

它可以消除对单独组装的触摸感应组件的需要，但这并不意味着显示屏上方的所有层都会消失。盖玻璃、粘合剂、偏光片、光学粘合材料和其他模块组件可能仍然存在。

In-Cell touch是否适合工业HMI？

当所选显示器满足所需的亮度、触摸行为、温度范围、机械尺寸、接口和环境条件时，它可以适用于工业 HMI。仅 In-Cell 架构不足以确定适用性。

In-Cell 显示器可以使用光学粘合吗？

是的。这些技术解决了显示器的不同方面。 In-Cell 描述了 显示单元内的触摸集成，而光学粘合则描述了 显示层如何粘合在一起。因此它们可以用于相同的显示解决方案。

选择 In-Cell 显示屏时应提供哪些信息？

项目至少应定义所需的显示尺寸、分辨率、亮度、接口、触摸要求、防护玻璃、机械尺寸、操作环境和主机系统连接。对于定制项目，还可能需要定义 FPC、连接器、安装和光学要求。
