从显示性能的角度来看，标准 LCD 可以完美工作，但仍然难以集成到成品中。
问题往往不是液晶显示器本身，而是显示器和客户主板之间的连接。

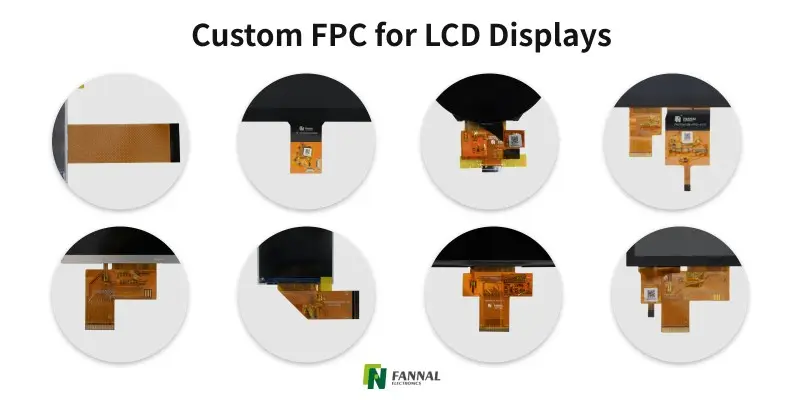

FPC（柔性印刷电路）在显示器和系统电子器件之间传输电信号，同时也适合显示器周围的机械空间。当标准 FPC 与所需的电缆长度、布线方向、引脚排列、连接器或安装空间不匹配时，可能需要定制 FPC。
因此，对于工业和 嵌入式显示 应用，FPC 设计是显示集成过程的一部分，而不仅仅是添加柔性电缆的问题。
FPC 是一种柔性印刷电路，用于电气连接组件，同时允许连接弯曲或遵循受约束的机械路径。
在 LCD 显示组件中，FPC 可以将显示面板连接到客户的主板或另一个显示控制器。
根据显示架构的不同，FPC 可以承载：
力量
地面
显示数据
控制信号
触摸信号
背光相关连接
其他系统信号
确切的信号取决于显示和界面架构。
例如，使用 MIPI DSI、LVDS、eDP、RGB 或其他接口的LCD 可能需要在其 FPC 上采用不同的电气布置。因此，连接器、引脚分配、路由和信号要求需要与接收电子设备相匹配。
这就是为什么 FPC 不应被视为可以简单地变长或变短的通用电缆。
如果 标准显示器 已经可以工作，为什么还要更换 FPC？
通常是因为 显示器的规格和客户的产品规格不完全一样.
标准 LCD 可能具有围绕特定特性设计的固定 FPC：
连接器
引脚分配
FPC长度
FPC宽度
退出方向
安装结构
主板位置
该配置可能在原始设计中完美运行，但在其他产品中会变得不方便或无法使用。
考虑一个简单的例子。
LCD 连接器可能位于面板底部，而客户的主 PCB 由于外壳布局而位于侧面。
显示器本身是合适的。分辨率、亮度、接口、尺寸都可以满足要求。
但标准 FPC 却指向了错误的方向。
定制 FPC 可能会改变布线和连接器位置，以便显示器适合实际的产品架构。
这是定制FPC设计出现在定制显示项目中的主要原因之一。
确切的可能性取决于显示器的构造和制造工艺，但在定制显示器项目中通常可以考虑几个 FPC 特性。
长度是最明显的要求之一。
LCD与客户主板之间的距离可能与标准FPC不匹配。
当电子设备放置得较远时，可能需要更长的 FPC。
当可用空间有限时，较短或不同布线的 FPC 可能更可取。
然而，仅仅指定更长的 FPC 并不总是正确的解决方案。
柔性电路越长，就越需要注意布线、机械支撑、弯曲和信号完整性，特别是在传输高速显示信号时。
FPC并不总是需要是直条。
根据机械设计，可能需要特定的形状或布线路径来适应外壳内的组件。
例如，FPC 可能需要：
从不同方向退出
围绕显示屏边缘折叠
沿着狭窄的内部路径走
避免机械部件
到达远离显示器的连接器
与传统的刚性 PCB 连接相比，FPC 在此变得特别有用。
这种灵活性使得电气连接能够遵循产品的机械结构。
但弯曲区域仍需要适当设计。柔性电路不应被视为在组装过程中可以任意折叠的东西。
引脚分配 描述了如何将电信号分配给连接器的各个引脚。
当 LCD 的标准引脚分配与客户的电子设备不匹配时，这可能会成为问题。
例如，客户的系统可能需要以下特定安排：
电源和地线
差分显示对
控制信号
背光连接
触摸信号
定制 FPC 可以使连接适应所需的电气架构。
然而，引脚排列的更改不应被视为简单地重新排列电线。
对于等高速接口 MIPI DSI、LVDS 和 eDP，电气布线本身很重要。可能需要考虑差分对、阻抗、接地、布线几何形状和其他信号完整性考虑因素。
因此，自定义引脚排列可能需要实际的 FPC 设计工作，而不是简单的连接器更改。
连接器是另一个常见的集成约束。
标准 LCD 可能使用具有特定功能的特定 FPC 连接器：
沥青
联系人数量
接触方向
接触面
连接器位置
客户的 PCB 可能使用不同的连接器排列。
即使电气接口在其他方面兼容，物理连接器也可能不适合可用空间。
改变连接器位置也很重要。
例如，面朝上的连接器可能在一个外壳中工作，但会干扰另一外壳中的机械组件。不同的连接器方向或 FPC 出口方向可以提供更实用的安装。
显示集成中的一个常见错误是主要通过电气规格来评估 LCD：
尺寸→分辨率→亮度→界面→触摸
然后才考虑显示器如何物理连接到系统。

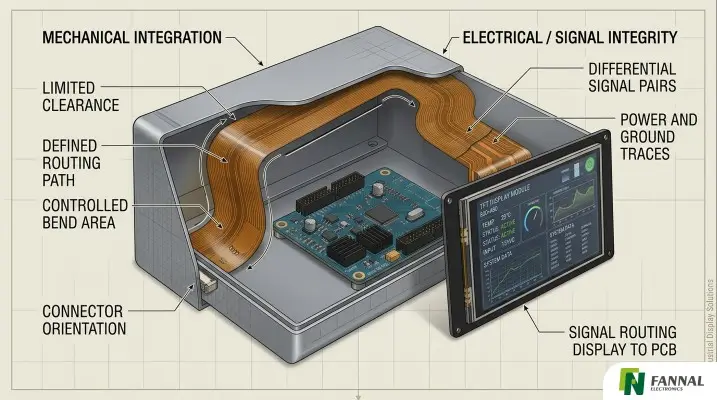

在实际产品中，连接可能需要安装在非常特定的机械外壳内。
显示器后面的可用空间可能决定：
FPC长度
FPC宽度
出口位置
弯曲方向
连接器方向
加强筋位置
连接器周围的间隙
这对于工业设备、手持设备、控制面板以及显示器集成到受限外壳中的其他产品尤其重要。
因此，显示器可以在技术上 与预期产品兼容，但 在机械上仍然不兼容。
并非所有 FPC 信号都有相同的设计要求。
简单的低速控制连接与承载高速差分显示信号的FPC有很大不同。
接口例如：
LVD
EDP
可能需要仔细考虑信号完整性。
根据接口和系统设计，差分对布线、阻抗控制、走线几何形状、接地、长度匹配和连接器转换等因素可能变得相关。
这就是为什么不应仅通过以下方式指定自定义 FPC 的原因之一：
“使其长 100 毫米。”
物理尺寸只是设计的一部分。
FPC 需要在预期的显示系统中以电气和物理方式工作。
定制 FPC 不应自动被视为标准 FPC 的升级。
如果标准 LCD 已经匹配：
所需连接器
引脚排列
电缆长度
退出方向
机械空间
电气接口
那么更换FPC可能会增加不必要的开发工作和成本。
在这种情况下，使用标准配置可能是更明智的工程决策。
当标准配置产生真正的集成问题时，定制 FPC 就会变得有用。
这可能是连接器无法到达主板、引脚分配与系统不匹配、显示器后面的间隙不足或外壳无法容纳的布线路径。
目的不是让FPC更加定制化。
目的是使显示组件适合实际产品。
一旦标准 FPC 不再符合产品的机械或电气要求，下一步就是定义实际需要更改的内容。
一个好的定制FPC规格应该从 显示屏、主板、物理安装关系开始，而不是仅仅从FPC开始。
在设计FPC之前，显示器制造商通常需要足够的信息来了解连接的两端。
有用的信息包括：
要求 | 为什么它很重要 |
|---|---|
LCD型号/显示规格 | 定义电气和机械起点 |
界面 | 确定信号架构 |
引脚排列 | 定义信号如何分配 |
FPC长度 | 确定物理连接距离 |
FPC宽度及外形 | 必须适合可用空间 |
连接器类型 | 必须与接收板匹配 |
连接器位置/方向 | 影响机械集成 |
弯曲方向和面积 | 确定 FPC 的安装方式 |
主板位置 | 定义所需的路由路径 |
可用间隙 | 防止与周围组件的干扰 |
触摸/背光连接 | 可以向 FPC 添加附加信号 |
对于新的 定制显示项目，外壳或 PCB 位置的机械图可能特别有用。
当制造商知道正确设计 FPC 就会容易得多 显示器的走向以及 FPC 需要结束的位置时，.
许多FPC问题是在集成过程中发现的，而不是在首次测试LCD时发现的。
LCD 在工作台上工作，但一旦安装了显示器，连接器就无法到达客户的 PCB。
更长的FPC可能会解决物理问题，但仍需要考虑所需的布线和弯曲条件。
连接器可以是电兼容的，但在物理上被外壳或另一组件阻挡。
改变出口方向或 FPC 几何形状有时可以解决问题，而无需改变 LCD 本身。
显示器和控制器可以使用兼容的电气接口，但连接器引脚分配不同。
在连接两个设备之前需要仔细检查这一点。
对于高速接口，引脚映射不能独立于实际信号路由来考虑。
间距、引脚数量、触点方向或连接器高度可能与客户的 PCB 不匹配。
机械上看起来相似的连接器不一定在电气或物理上兼容。
从技术上讲，FPC 可以到达连接器，但需要的弯曲太尖锐或太靠近连接器或加强部分。
重复弯曲还可能产生与一次性组装弯曲不同的可靠性要求。
因此，允许的弯曲条件需要作为设计的一部分来考虑，而不是留给装配操作员。
柔性是FPC的主要优点之一，但柔性并不意味着无限弯曲。
适当的弯曲半径取决于以下因素：
FPC结构
铜厚
层数
加强筋设计
弯曲是静态还是动态
弯曲循环次数
弯头位置
安装一次然后保持静止的显示器与显示器或电缆反复移动的产品具有不同的要求。
这种区别对于具有移动机构、可调节显示器或铰接组件的工业设备很重要。
对于固定安装，FPC 可能只需要在组装过程中幸存下来并在操作过程中保持在其设计的弯曲条件内。
对于重复运动，机械设计要求更高，应进行相应评估。
FPC 和 FFC 有时在休闲产品讨论中可以互换使用，但它们的结构并不相同。
FFC （柔性扁平电缆） 通常是在绝缘层之间嵌入平行导体的扁平电缆。
FPC （柔性印刷电路） 是一种使用印刷电路结构制造的柔性电路板，允许更复杂的电路几何形状和组件或连接器集成。
当连接需要的不仅仅是简单的直电缆时，这种区别很重要。
例如，FPC 可以为以下方面提供更大的自由度：
非直线路由
定制形状
分支或更复杂的电路布局
连接器集成
元件安装
受控电气布线
当简单、标准化的扁平连接就足够时，FFC 仍然是更实用的选择。
所以问题不应该是：
“FPC比FFC好吗？”
应该是：
“哪种连接结构最符合产品的机械和电气要求？”
高速显示接口值得额外关注，因为 FPC 成为信号路径的一部分。
对于 MIPI DSI、LVDS 和 eDP ，FPC 在显示器和系统电子器件之间传输高速差分信号。
因此，改变 FPC 几何形状会影响电气行为。
根据设计，工程师可能需要考虑：
差分对路由
受控阻抗
轨迹几何
接地参考
配对关系
连接器过渡
总走线长度
这并不意味着每个定制 FPC 都需要相同级别的信号分析。
适当的设计要求取决于接口、数据速率、FPC 构造、系统架构和目标操作条件。
重要的一点很简单， 高速显示 FPC 应该被设计为信号路径的一部分，而不是被视为柔性布线的无源部分。

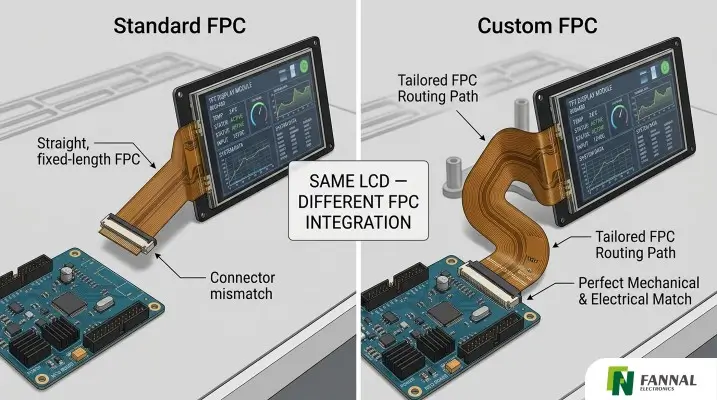

通常可以简化决策。
要求 | 标准软板 | 定制FPC |
|---|---|---|
标准连接器 | ✓ | ✓ |
标准引脚排列 | ✓ | ✓ |
标准长度 | ✓ | ✓ |
非标长度 | — | ✓ |
自定义形状或布线 | 有限的 | ✓ |
不同的连接器排列 | 有限的 | ✓ |
客户特定的引脚排列 | 有限的 | ✓ |
紧密的机械集成 | 可能会很难 | ✓ |
高速自定义路由 | 取决于标准设计 | 可针对应用进行设计 |
开发力度 | 降低 | 更高 |
当标准FPC已经满足产品要求时，它是优选的。
当标准配置产生真正的集成约束时，定制 FPC 就变得有价值。
这种区别很重要，因为定制增加了开发和制造方面的考虑。它应该解决一个特定的问题，而不是仅仅因为定制解决方案听起来更复杂而被引入。
如果标准 LCD 几乎适用，但 FPC 不适合您的产品，请向制造商提供实际的集成要求，而不是仅仅要求“定制 FPC”。
例如：
LCD： 10.1 英寸 TFT 显示屏
接口： MIPI DSI
主板： 距离显示屏边缘 60 毫米
连接器： 客户 PCB 使用特定的 ZIF 连接器
FPC： 需要侧面出口和定义的弯曲区域
机械约束： 显示屏后面的间隙有限
触摸： 还需要集成触摸信号
这为显示器制造商提供了更好的基础来评估现有的 FPC 是否可以修改或是否需要新的 FPC 设计。
对于更复杂的项目，可能还需要相关的机械图纸、PCB 连接器规格、接口详细信息和现有的显示文档。
当标准显示器已经满足核心要求但连接阻碍了实际集成时，定制 FPC 最有用。
典型情况包括：
主板没有放置在标准FPC可以到达的地方。
标准FPC退出方向错误。
连接器与客户的 PCB 不匹配。
引脚排列需要进行调整。
可用的安装空间太有限。
FPC 需要特定的形状或布线路径。
触摸、显示器或背光连接需要集成到特定的组件中。
高速接口需要不同的路由安排。
在这些情况下，改变FPC有时可以解决集成问题，而无需改变LCD面板本身。
当显示器尺寸、分辨率、亮度或光学特性已经选定并且适合产品时，这尤其有用。
定制 FPC 不仅仅是一根更长的柔性电缆。
在 LCD 显示器组件中，它可以确定显示器如何与主板进行电气连接以及该连接如何适应最终产品的机械结构。
长度、形状、连接器、引脚排列、弯曲条件和可用空间都需要协同工作。对于 MIPI DSI、LVDS 和 eDP 等高速接口，FPC 也成为信号路径的一部分，并且可能需要额外的电气设计考虑。
因此，最好的方法是从实际的产品限制开始。
如果标准 FPC 已经满足机械和电气要求，则可能没有理由对其进行定制。如果没有，定制 FPC 设计可以被视为更广泛的 LCD 或触摸显示器集成的一部分，而不是被视为单独的组件。
通常，是的。如果最终的机械和电气设计仍然适合应用，则可以根据显示器和主板之间所需的距离调整 FPC 长度。
是的，取决于显示器的结构和制造工艺。定制 FPC 几何形状可以帮助连接遵循外壳内的可用布线路径。
它可以针对自定义显示项目中的不同引脚分配进行设计，但必须检查完整的电气接口。高速接口需要特别注意信号路由和完整性。
可以。然而，MIPI DSI、LVDS 和 eDP 等高速接口的 FPC 设计需要考虑连接的电气特性，而不仅仅是其物理尺寸。
FPC是一种柔性印刷电路，可以更自由地定制电路几何形状和集成，而FFC通常是标准化的扁平柔性电缆。适当的选择取决于所需的机械和电气设计。
至少应定义显示器型号、接口、引脚排列、所需的 FPC 尺寸、连接器要求、主板位置和机械约束。对于复杂的项目，机械图纸和 PCB 连接器规格可以帮助制造商评估完整的连接。
