成功地将投射电容式 (PCAP) 触摸传感器与面内开关 (IPS) LCD 模块配合需要极高的精度。您必须在不影响光学清晰度或触摸响应能力的情况下实现这种安全连接。工程团队在硬件开发过程中经常面临严重的集成障碍。信号干扰、视差问题、粘合分层和控制器兼容性通常会破坏复杂的项目。这些不可预测的故障不可避免地会延迟产品发布并使最终用户感到沮丧。本文提供了一个实用的框架来指导您的整个设计过程。您将学习如何评估各种物理集成方法并选择适当的数据接口。我们还将向您显示屏如何指定坚固耐用的 IPS 触摸显示屏的具体要求。通过尽早解决这些结构和电气变量，您可以确保现场的长期可靠性。
光学粘合消除了视差并提高了耐用性，但与空气粘合相比，前期加工和产量成本更高。
将触摸控制器 IC 与特定操作环境（例如，有水、厚手套）相匹配与显示硬件本身一样重要。
接口对齐需要对显示器 (MIPI/LVDS/HDMI) 和触摸屏 (I2C/USB) 进行规划。
预先指定准确的堆叠和盖玻璃处理可以防止后期合规性和机械故障。
在选择任何物理组件之前，您必须严格评估最终使用环境。不同的部署空间要求完全不同的硬件方法。高环境光场景需要更高的亮度级别，通常超过 1000 尼特。您还应该指定防眩光 (AG) 表面处理，以保持阳光直射下的可读性。相反，恶劣的制造环境需要更厚的防护玻璃来承受冲击。它们还需要专门的固件调整，以防止灰尘或厚重油脂造成的误触。
工程师经常将这种现代叠层与搭配电阻式触摸屏的传统扭曲向列 (TN) 面板进行对比。较旧的设置存在离轴视角下的色偏和单点触摸功能受限的问题。 IPS技术从根本上解决了这些视觉限制。它提供极宽的视角和高度准确的色彩再现。这种视觉保真度完美补充了 PCAP 传感器的多点触控精度和手势识别能力。当我们将它们结合起来时，用户可以体验到无缝的、类似智能手机的响应能力。
您必须始终认识到电磁干扰 (EMI) 的固有风险。 LCD 驱动电路会产生电噪声。这种噪声很容易干扰触摸传感器的灵敏电容测量。解决这个问题需要仔细的堆栈工程。您可能需要在屏幕和传感器之间实现专用的氧化铟锡 (ITO) 屏蔽层。或者，保持最佳的物理间隙或利用高度绝缘的粘合层有助于保持整体信噪比 (SNR)。
传统与现代显示配置
技术对 | 可视角度 | 触摸功能 | 耐用性概况 |
|---|---|---|---|
TN面板+电阻 | 窄（发生颜色反转） | 单点触摸（需要压力） | 低（柔性 PET 顶层容易划伤） |
IPS面板+投射式电容 | 宽（跨所有轴 178 度） | 多点触控（需要零压力） | 高（硬化防护玻璃可抵抗冲击） |
对于成本敏感的项目来说，空气粘合仍然是一种非常常见的集成方法。此方法涉及仅在 LCD 面板的外周周围粘贴双面胶带 (DST)。触摸传感器位于胶带周边的顶部。
优点： 这种方法的特点是显着降低初始制造成本。它还允许在早期原型设计阶段更轻松地进行组件返工。如果屏幕出现故障，您可以轻松分离组件。
缺点： 周边胶带在显示器和传感器之间引入了明显的气隙。该间隙会导致内部光反射，从而降低整体对比度。它还会产生潜在的湿气和灰尘进入的空腔。此外，缺乏中央支撑会降低抗冲击性。
光学粘合代表了高性能应用的优质标准。该机制完全填充了屏幕和触摸传感器之间的内部间隙。制造商使用固体光学透明胶带 (OCA) 或液体光学透明树脂 (OCR) 来实现这一点。
优点： 填充间隙可以最大限度地提高透光率并消除内部反射。它完全消除了玻璃后面形成冷凝的任何风险。此外，固体树脂层显着硬化了整个显示组件，以抵抗钝的物理冲击。
缺点： 该方法需要昂贵的洁净室设施和精密的真空层压设备。制造过程中的良率损失直接增加了最终的单位成本。如果需要对组件进行返工，您也会面临极大的困难。
您应该严格根据预期的部署设置来选择绑定。标准消费类室内设备通常使用经济的空气粘合技术可以完美地运行。然而，坚固的户外信息亭或关键医疗设备绝对要求光学粘合的耐用性。
您必须仔细地将所选的 LCD 接口与主机处理器的实际硬件功能相匹配。带宽限制决定了视觉性能。
MCU/SPI 接口： 这些接口适合低分辨率和物理尺寸较小的屏幕。它们只需要很少的处理开销，因此非常适合简单的微控制器。
MIPI DSI 接口： 将此协议用于高分辨率嵌入式系统。 MIPI 提供令人难以置信的带宽以实现快速帧速率，同时保持极低的功耗。
LVDS 或 HDMI 接口： 这些标准主导着更大的、基于 PC 的或工业控制架构。它们可以轻松地在更长的电缆距离上驱动大型显示器，而不会降低信号质量。

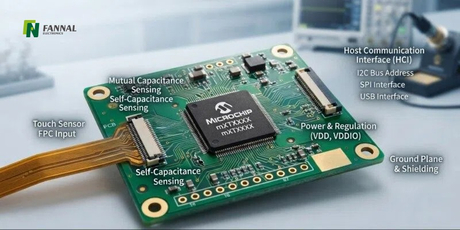

驱动触摸屏的集成电路 (IC) 决定了绝对性能。 EETI、ILITEK 和 Goodix 等品牌的行业领先控制器具有明显的优势。您的固件工程师必须尽早与供应商讨论具体的调整要求。专业环境需要定制算法来处理厚工业手套或在水池很大的情况下准确跟踪输入。对于较大的屏幕，您还需要积极的防手掌误触功能。
通信协议根据您的系统架构而有所不同。由于引脚数较少，I2C 仍然是深度嵌入式微控制器的默认选择。相反，USB 接口为 Windows 或 Linux 等完整操作系统提供出色的即插即用兼容性。

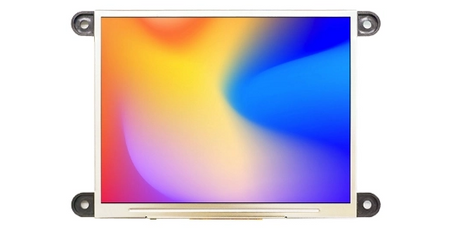

开发紧凑型手持设备需要严格关注功耗。工程师通常会为这些物联网应用采购 3.5 英寸定制 PCAP 触摸面板 。您应该重点关注紧凑型柔性印刷电路 (FPC) 布线，以节省内部空间。使用 I2C 的直接 MCU 集成可保持整体系统架构的精简和高度响应。

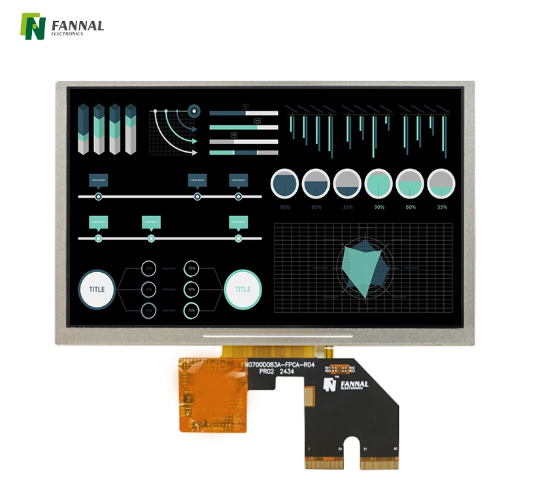

工厂车间或病房的人机界面 (HMI) 需要卓越的清晰度。指定 7 英寸定制 IPS 触摸显示屏 提供了出色的平衡。您必须仔细平衡屏幕分辨率与物理触摸节点密度。更高的节点数可确保与复杂界面菜单交互时的精度。采用防指纹 (AF) 和防眩光 (AG) 防护玻璃处理，可防止高流量医疗环境中的表面弄脏。
面向公众的部署面临严重的机械滥用。部署坚固耐用的 13.3 英寸 IPS 电容式触摸显示屏 需要先进的结构规划。您必须解决整体结构刚性问题，以防止屏幕在使用过程中弯曲。采用更厚的保护镜片，例如 3 毫米甚至 6 毫米钢化玻璃，可确保免受破坏。这些较大的模块还需要商业级 LVDS 控制器来维持稳定的视频信号。
外形尺寸集成图
尺码分类 | 典型应用 | 主接口 | 重点工程重点 |
|---|---|---|---|
小号（5 英寸以下） | 物联网、手持式扫描仪 | SPI/I2C | 低功耗、紧凑型FPC走线 |
中型 (5" - 10") | HMI 面板、医疗设备 | MIPI/USB | 触摸节点密度、表面涂层处理 |
大幅面（10"+） | 公共信息亭、自动化 | LVDS/USB | 结构刚性，厚防破坏玻璃 |
设计坚固耐用的 工业触摸显示屏时，您必须考虑剧烈的温度波动。组件以完全不同的速率膨胀和收缩。盖板玻璃、树脂粘合剂和金属边框之间的不同热膨胀会导致内部剪切力。随着时间的推移，这些力最终会导致周边分层或严重的光学“泛黄”。使用抗紫外线光学树脂并设计兼容的边框安装座可以大大减轻这些机械风险。
工业环境包含大量电动机和高压电线。这些会产生严重的电磁干扰。您必须实施严格的触摸控制器板接地最佳实践。此外，始终将敏感的 FPC 尾部远离高频 LCD 数据线。在裸露的柔性电缆上添加铜屏蔽胶带可防止附近机械引起的误触。
切勿绕过标准的部署前环境测试。您必须对早期原型进行严格的跌落测试，以验证底盘的完整性。用于海洋环境的设备严格要求进行 ASTM B117 盐雾测试，以防止快速腐蚀。此外，加速寿命测试（涉及快速温度和湿度循环）可以在批量生产开始之前暴露出隐藏的粘合剂缺陷。
集成新的 定制电容式触摸屏 从来都不是简单的即插即用工作。您必须要求潜在供应商提供全面的技术数据表。在签署任何合同之前，要求访问初始化代码、C 标头和完整的驱动程序包。此外，通过请求准确的 2D 和 3D CAD 文件，您的机械工程师无需猜测尺寸即可完成外壳设计。
我们始终建议使用标准化评估套件开始硬件验证。这种方法使您的软件团队能够立即验证触摸 IC 驱动程序。它还可以让机械工程师验证真实环境照明下的显示视角。在为定制盖板玻璃形状支付高额模具费用之前，请完全验证这些核心功能。
工业产品的生命周期通常跨越五到十年。您必须积极询问供应商有关组件寿命的问题。具体询问 LCD 玻璃面板和触摸 IC 的可用性保证。意外报废 (EOL) 通知迫使我们进行极其昂贵的紧急重新设计。确保长期可用性承诺可保证制造稳定性。
立即确定您的环境要求，因为环境光和物理危险决定了整个设计。
严格根据可用预算和所需的冲击耐久性来选择粘合方法。
在主板设计的最初阶段确保控制器和数据接口的兼容性。
与提供透明文档和长期 EOL 保证的供应商合作。
遵循这种结构化路径可以防止开发周期后期发生灾难性的延误。您的下一步应该是从入围供应商处获取标准评估套件。将该套件交给您的工程团队即可启动重要的软件验证过程。
答：直接从基本微控制器驱动 IPS 显示器面临着严格的内存和时钟速度限制。虽然读取 I2C 触摸层仍然很简单，但在 IPS 面板上渲染图形需要大量的帧缓冲区。您还需要快速 SPI 或并行接口功能。标准微控制器通常缺乏所需的 RAM。我们建议使用先进的微处理器或包含专用板载图形驱动程序的智能显示模块。
答：光学粘合成本与物理屏幕尺寸和所使用的具体粘合剂类型直接相关。它通常会在初始制造价格的基础上增加显着的溢价。然而，现场故障的减少、RMA 率的降低以及耐用性的显着提高通常会抵消这一预付费用。医疗和户外应用认为这种额外成本是强制性投资。
答：最大穿透力完全取决于所选的触摸控制器 IC 和物理传感器间距。标准消费者调谐可可靠地处理厚度达 3 毫米的钢化玻璃。然而，专用工业控制器可以成功穿透厚达 10 毫米的玻璃。要实现这一目标，需要进行细致的固件校准，以增强信号强度，同时最大限度地减少背景噪音。
