在硬件设计阶段选择错误的 IPS LCD 接口 通常会导致 PCB 重新设计、EMI 合规性失败或不可接受的帧速率。这些问题会延迟产品的发布，并让工程团队感到非常沮丧。您必须在设计阶段的早期将处理器功能与您选择的显示面板结合起来。
虽然现代处理器支持多种显示协议，但最佳选择严格取决于您的系统架构、分辨率目标和环境限制。工程师不能简单地选择最新的协议。他们必须仔细评估带宽要求和物理路由空间。
本指南详细介绍了选择显示接口的工程现实，以确保无缝集成。我们将探讨 SPI、RGB、LVDS 和 MIPI DSI 协议。您将学习如何将硬件限制与下一个构建的正确技术相匹配，避免常见的集成瓶颈。
SPI 是低分辨率、引脚数受限的微控制器 (MCU) 的默认设置，其中帧速率是次要的。
RGB 提供简单的高带宽并行数据传输，但需要大量 GPIO 资源和仔细的 EMI 管理。
LVDS 仍然是在较长 FPC/电缆距离上实现稳健、高抗噪传输的工业标准。
MIPI DSI 为高分辨率显示器提供最高的带宽功率比，但需要精确的阻抗匹配和复杂的软件初始化。
接口选择直接从主机处理器开始。如果您的芯片缺乏必要的硬件控制器，则无法强制执行协议。许多微控制器 (MCU) 缺乏专用的 MIPI 或 LVDS 硬件。这种限制迫使我们依赖 SPI 或 RGB 等更简单的协议。相反，功能强大的微处理器 (MPU) 可以轻松处理高级串行接口。在选择显示器之前，请务必验证您的处理器数据表。
工程师们不断争夺电路板空间。您必须权衡并行接口和串行接口之间的权衡。并行接口需要大量的引脚分配。 RGB 接口可能消耗多达 28 个 GPIO 引脚。大量的引脚消耗了宝贵的 PCB 空间。串行接口需要的引脚少得多。然而，它们需要更严格的布线规则和阻抗控制。您必须尽早评估可用的董事会空间。
更高分辨率的接口需要大量的帧缓冲存储器。视频数据处理很大程度上依赖于可用的 RAM。 16 位颜色的标准 800x480 面板每帧消耗大约 768KB 内存。如果您的主机处理器缺乏足够的内部 RAM，您将面临困难。在这些场景中，您必须使用利用显示侧 GRAM 的接口。我们通常看到 SPI 或 MCU 并行接口填补了这一特定角色。
SPI 通过简单的串行通信进行操作。它的引脚数极少，通常使用 3 线或 4 线配置。
最适合： 小型可穿戴显示器、智能仪表或静态 UI 面板。
缺点： 固有的低带宽阻碍了视频的流畅播放。在较大的屏幕上，帧速率显着下降。
最佳实践： 将 DMA（直接内存访问）与 SPI 结合使用，以减轻屏幕刷新期间的处理器开销。
RGB 以严格的并行格式传输视频数据。它使用 16 位、18 位或 24 位颜色深度配置。数据直接匹配显示控制器的时序要求。
最适合： 由缺乏专用串行串行器的 MPU 驱动的中型屏幕。
缺点： 并行数据线会产生高 EMI。长距离布设这些线路会导致严重的信号衰减。
常见错误： RGB数据线上没有串联终端电阻，导致信号振铃。
LVDS 依赖于成对的差分信号。它使用最小的电压波动以极快的速度传输数据。这种方法具有很强的抗噪声能力。
最适合： 工业设备、汽车信息娱乐系统和需要高环境可靠性的大型面板。
缺点： 它代表了较旧的标准。该架构需要主机端有一个串行器，在显示端有一个解串器。
最佳实践： 保持差分对紧密耦合并使其长度与 PCB 完美匹配。
MIPI DSI 采用高速、基于数据包的串行协议。工程师最初针对现代移动设备对其进行了优化。将其集成到现代 MIPI DSI 显示器中 可实现卓越的电池效率和海量数据吞吐量。
最适合： 高分辨率、低功耗应用，例如 1080p 或 4K 移动屏幕。
缺点： 它具有严格的许可限制和封闭的文档环境。它还需要严格的 PCB 阻抗匹配。
最佳实践： 确保所有 D-PHY 布线走线严格采用 100 欧姆差分阻抗。
实际分辨率最大值决定了您的接口选项。 SPI 通常最高可达 320x240 像素左右。将 SPI 推至超出此范围会导致明显的屏幕撕裂。 RGB 可以轻松处理 800x480 或 1024x600 分辨率。 LVDS 可以轻松扩展到 1080p 领域。 MIPI DSI 在带宽方面占据主导地位。它可以轻松处理高刷新率下的 4K 分辨率。您必须将目标分辨率映射到这些硬天花板。
下表概述了每个主要协议的基线工程预期。
接口协议 | 最大实际分辨率 | 引脚数要求 | EMI 概况 |
|---|---|---|---|
SPI | 320×240 | 低（3 至 4 针） | 低的 |
RGB | 1024×600 | 高（最多 28 针） | 非常高 |
LVD | 1920×1080 | 中（差分对） | 低（自屏蔽） |
MIPI DSI | 4K+ | 低（差速车道） | 低（自屏蔽） |
并行 RGB 会产生严重的 EMI 影响。二十四个引脚同时切换状态，就像微型天线一样。这种巨大的电噪声使最终产品认证变得复杂。差分信号具有明显的优势。 LVDS 和 MIPI 协议本质上是自屏蔽的。成对的相反信号抵消了辐射发射。这一物理特性极大地简化了 CE 和 FCC 测试过程。
硬件团队必须分析隐藏的设计复杂性。 RGB 接口在原理图上看起来在数学上很简单。然而，要在没有串扰的情况下布置 24 条平行线，需要复杂的多层 PCB。您必须仔细管理跨多个板层的走线长度。这种复杂性常常会抵消最初硬件的简单性。简化的 LVDS 设置通常需要更少的 PCB 层数，从而简化了整体硬件布局。

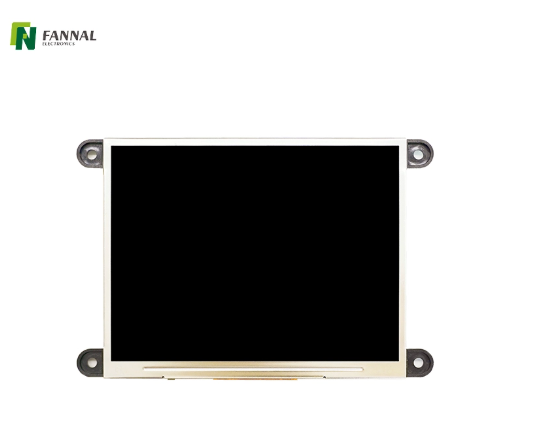

物理连接决定了系统的可靠性。仔细详细说明将物理现实。 IPS TFT LCD 显示器连接 到主板的FPC（柔性印刷电路）弯曲半径影响信号完整性。 MIPI 和 LVDS 要求 FPC 上严格的差分对长度匹配。任何偏差都会导致时序偏差。您必须与面板制造商密切协调，以确保 FPC 设计满足高速布线公差。
供应链现实影响协议选择。硬件工程师在选择组件时经常忽视软件开销。初始化 MIPI 控制器需要浏览复杂的、特定于供应商的文档。这些文件通常遵循严格的保密协议。相比之下，RGB 时序仍然普遍通用。 RGB 软件驱动程序高度透明且有广泛记录。我们建议在最终确定任何电路板布局之前验证驱动器 IC 的可用性。
本机处理器支持有时会不足。当缺乏原生支持时，工程师通常会使用转换芯片。通过桥接 IC 将 RGB 转换为 MIPI 会带来显着的风险。 SSD2828等流行的桥接芯片解决了物理兼容性问题，但增加了开销。桥接 IC 会消耗额外的电路板空间并消耗额外的功率。它们还可能会在视频管道中引入轻微的延迟。仔细权衡这些风险。

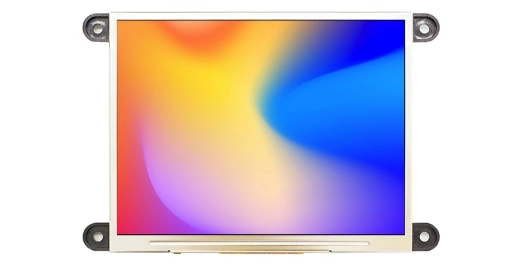

智能家居界面需要简单的图形叠加。为什么 使用 SPI 或 16 位 RGB 接口的它可以完美地处理简单的 GUI。这些应用程序很少需要 60fps 视频播放。 SPI 可最大程度地减少简单触摸交互的处理器负载。 RGB 提供了足够的带宽来实现平滑的页面转换。两者都将硬件占用空间降至最低。 3.5 英寸 IPS TFT LCD可以提供最佳平衡？
工厂车间和医院的电气环境非常恶劣。我们为这些特定部门强制要求使用 LVDS。 LVDS 提供出色的电缆长度容差。您可以将 LVDS 电缆布置在距离主机处理器几米的地方。此外，差分信号忽略了工厂车间强烈的电噪声。医疗监视器需要绝对的可靠性且不会导致信号衰减。 LVDS 始终如一地提供这种稳定性。
手机和高端平板电脑需要完美的视觉效果。您可以在这里轻松证明 MIPI DSI 的工程开销是合理的。高帧速率和丰富的色彩深度需要大量带宽。 MIPI 提供这些数据，同时保持电池寿命。消费电子产品依赖于时尚、低功耗的外形。 D-PHY 架构可有效管理快速的状态变化。尽管数据负载很大，但它们仍保持较低的热输出。
现成的接口有时不符合严格的外壳规格。标准电缆可能根本不适合您的机械外壳。您必须知道指定 定制 TFT LCD 显示器如何 解决机械瓶颈。定制设计允许定制 FPC 长度。您还可以将桥接 IC 直接集成到面板柔性电缆上。这将硬件复杂性从主板上移开，简化了核心组件。
显示接口的选择仍然是一个严格的折衷方案。您必须根据所需的分辨率目标和 PCB 布线复杂性来平衡主机处理器功能。忽略任何这些约束都会导致在开发周期后期集成失败。串行接口赢得了电路板空间和 EMI 的优势，而并行接口对于更简单的处理器来说仍然易于访问。
在做出最终 PCB 布局之前，您的硬件团队必须立即采取行动。我们建议立即购买适合您选择的处理器的评估套件。手动验证驱动器 IC 初始化。在面包板或开发板设置上测试精确的显示时序参数。尽早证明您的软件堆栈可以防止代价高昂的硬件重新设计。
答：不会。SPI 受到严重的带宽限制。通过 SPI 驱动任何高于 320x240 像素的内容都会导致丢帧和严重的屏幕撕裂。您无法通过标准 SPI 总线推送流畅的视频。
答：并行 RGB 对每个颜色位使用专用引脚，同时发送数据。串行 RGB 通过更少的引脚多路复用颜色数据，顺序发送子像素。并行 RGB 需要更多的电路板空间，而串行 RGB 减少了引脚数，但需要更高的时钟速度。
答：必须使用专用桥接IC，例如SSD2828。桥接芯片获取并行 RGB 信号并将其串行化为 MIPI 数据包。然而，这会增加功耗、增加 PCB 占用空间，并且需要额外的软件初始化。
答：不会。虽然 MIPI DSI 已在移动消费电子产品中很大程度上取代了它，但 LVDS 在工业、医疗和汽车领域仍然根深蒂固。它的抗电噪声能力和驱动长电缆的能力使其得以积极发展并具有高度相关性。
