如何选择合适的触控IC？

电容式触摸屏不仅仅是放置在 LCD 顶部的一块玻璃盖板。

每个响应式触摸界面背后都有一个 电容式触摸控制器 IC， 负责检测触摸信号、过滤电噪声、识别手势以及与主机处理器通信。无论应用是工业HMI、医疗设备、自助服务机还是户外终端， 触摸控制器IC的性能 都直接影响用户体验。

因此，选择正确的 触摸控制器是设计 投射电容式 (PCAP) 触摸屏 时最重要的决策之一.

本指南解释了工程师如何评估 电容式触摸控制器 IC 、哪些技术因素会影响控制器的选择，以及为什么最佳解决方案是由项目要求而不是仅由控制器品牌决定的。

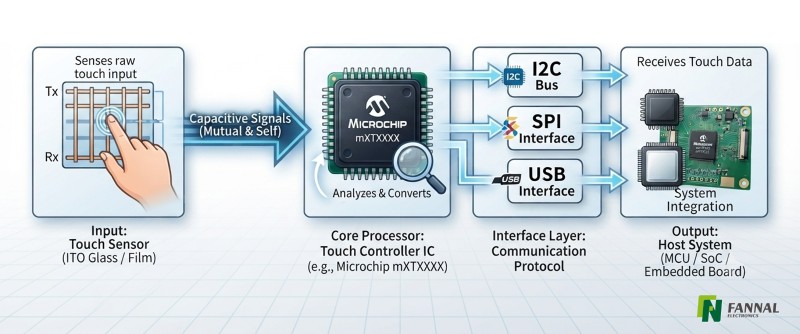

电容式触摸控制器 IC 的作用是什么？

电容 式触摸控制器 IC 充当投射电容式触摸屏的处理中心。

其主要职能包括：

• 扫描触摸传感器

• 检测触摸坐标

• 支持多点触控操作

• 过滤电噪声

• 拒绝误触

• 识别手势

• 通过 I⊃2;C、USB 或 SPI 等接口与主机系统通信

尽管不同制造商使用不同的硬件架构和固件算法，但每个 触摸控制器IC的 设计都是为了实现相同的目标：在真实操作条件下实现准确可靠的触摸性能。

触摸控制器 IC 选择的真正决定因素是什么？

工程师最常问的问题之一是：

我应该选择哪种触摸控制器IC？

应该是微芯吧？

汇顶科技？

伊力泰克？

答案通常是：

这取决于应用程序。

经验丰富的工程师很少会选择 仅根据制造商来相反，他们首先评估项目的技术要求。 电容式触摸控制器。

盖板玻璃厚度

盖板玻璃厚度通常是 触摸控制器 IC 选择 时首先考虑的因素之一.

随着盖板玻璃变厚，手指与传感器之间的距离增加，从而使触摸信号变弱。

典型例子包括：

• 消费电子产品：0.7–1.1 毫米

• 工业设备：2–6 毫米

• 室外端子：6mm或更厚

使用较厚盖板玻璃的应用通常需要 具有更强信号处理能力的 触摸控制器 IC和针对高灵敏度进行优化的固件。

触摸传感器尺寸

更大的触摸传感器需要更多的传感通道和更复杂的信号处理。

随着传感器尺寸的增加，工程师必须考虑：

• 扫描时间

• 信号衰减

• 通道数

• 噪音性能

• 固件优化

因此， 适用于 5 英寸显示器的 触摸控制器 可能不是 21.5 英寸工业触摸显示器的理想选择。

EMI 和抗噪性

工业环境通常包含由电机、开关电源、逆变器、LCD 和高速通信总线产生的显着电噪声。

即使在这些具有挑战性的条件下，可靠的 工业触摸控制器 IC 也应保持稳定的触摸性能。

EMI 性能不佳可能会导致：

• 误触

• 错过的触碰

• 坐标漂移

• 反应慢

• 运行不稳定

对于许多工业应用来说，抗噪性被认为比最大触摸灵敏度更重要。

手套操作

当用户佩戴防护手套时，许多工业和医疗设备必须保持完全可操作。

实现可靠的手套操作不仅仅取决于选择特定的 触摸控制器 IC.

工程师必须评估完整的触摸系统，包括：

• 盖板玻璃厚度

• 触摸传感器设计

• 控制器能力

• 固件调整

只有这些要素共同作用，才能实现稳定的手套触感性能。

拒水

户外设备、船舶系统和公共终端通常在潮湿的环境中运行。

雨水、水滴或冷凝很容易干扰电容传感。

现代 电容式触摸控制器 IC 通常结合专用硬件和智能固件算法来区分有意触摸和水干扰，从而提高整体可靠性。

多点触控要求

不同的应用需要不同级别的多点触控功能。

例如：

• 工业 HMI 通常只需要两个或五个触摸点。

• 商用触摸显示器可能需要十点多点触控。

• 医疗设备通常优先考虑触摸稳定性而不是手势复杂性。

选择具有更多触摸点的 触摸控制器 IC 并不会自动产生更好的用户体验。控制器应始终符合应用程序的功能要求。

通讯接口

大多数 触摸控制器 IC 通过以下方式与主机处理器通信：

• I⊃2;C

• USB

• SPI

通信接口本身很少决定应选择哪个控制器制造商，但它会影响系统架构、软件开发和硬件兼容性。

运行环境

最后，工程师还应该考虑环境因素，包括：

• 工作温度

• 湿度

• 电磁兼容要求

• 产品生命周期

• 长期供货

对于预计持续生产多年的工业产品，选择供应稳定、长期支持的控制器往往与其技术规格同样重要。

选择触摸控制器 IC 之前定义应用

选择 电容式触摸控制器IC 不仅仅是比较品牌的问题。

相反，工程师通常首先定义项目要求，包括盖板玻璃厚度、传感器尺寸、环境条件、接口和触摸性能，然后评估哪种 触摸控制器解决方案 最能满足这些要求。

一旦明确了这些要求，合适的的数量 触摸控制器IC 通常会变得更少，从而使最终的选择变得更加容易。

常见电容式触控IC厂家

定义项目需求后，下一步是选择合适的 电容式触摸控制器 IC.

如今，多家制造商 为投射电容式 (PCAP) 触摸屏提供成熟的虽然它们都执行相同的基本功能，但它们在产品组合、固件功能、行业经验和应用重点方面有所不同。 触摸控制器 IC解决方案。

以下概述重点介绍了几家广泛使用的 触摸控制器 IC 制造商的一般特征。这些描述代表典型的市场定位，而不是每个控制器的功能。

微芯片

Microchip 以其 maXTouch® 电容式触摸控制器 IC 系列而闻名，该系列广泛应用于工业、医疗和汽车应用。

与主要为消费电子产品设计的控制器相比，许多 Microchip 解决方案专注于较长的产品生命周期、出色的 EMI 性能以及对苛刻操作环境的支持。

典型优势

• 出色的抗噪声能力

• 对厚盖玻璃的强力支撑

• 广泛的固件调整功能

• 产品长期供应

• 成熟的工业和汽车经验

常见应用

• 工业HMI

• 医疗设备

• 工厂自动化

• 汽车系统

英飞凌（原赛普拉斯）

英飞凌的触摸屏控制器产品组合最初是在赛普拉斯 TrueTouch® 品牌下开发的，长期以来因其在恶劣电气环境中的可靠性而受到认可。

其 触摸控制器 IC 通常被选择用于需要强大 EMC 性能和长期稳定性的应用。

典型优势

• 优异的 EMC 和 EMI 性能

• 噪声环境下稳定运行

• 成熟的工业和汽车解决方案

• 长生命周期支持

常见应用

• 工业设备

• 医疗电子

• 运输

• 室外终端

汇顶科技

汇顶科技是全球最大的 电容式触摸控制器IC供应商之一，产品涵盖消费电子以及部分工业应用。

其控制器通常为不同的显示尺寸提供高集成度和广泛支持。

典型优势

• 广泛的产品组合

• 高集成度

• 快速触摸响应

• 具有成本效益的解决方案

常见应用

• 商业设备

• 嵌入式系统

• 智能终端

• 工业设备

敦泰科技

敦泰提供广泛的 为智能手机、平板电脑和工业触摸屏产品 触摸控制器 IC 。

其工业解决方案通常用于需要可靠性能和灵活控制器选项的标准 PCAP 触摸应用。

典型优势

• 广泛的控制器产品组合

• 成熟的触控技术

• 灵活的平台支持

• 整体表现良好

常见应用

• 工业终端

• 商业显示屏

• 自助服务亭

• 嵌入式产品

伊力泰克

ILITEK 在 工业触摸屏解决方案方面拥有丰富的经验，特别是触摸显示器、HMI 和商业显示设备。

其 电容式触摸控制器IC 广泛应用于中大尺寸投射式电容触摸屏。

典型优势

• 成熟的工业应用

• 对大型触摸屏的良好支持

• 灵活的固件优化

• 长期稳定供应

常见应用

• 工业触摸显示器

• 人机界面

• 销售点系统

• 自助服务终端

EETI

EETI 主要专注于工业和商业触摸屏解决方案。

其 触摸控制器IC 广泛应用于医疗设备、工业控制系统和POS设备等需要长期稳定性和兼容性的领域。

典型优势

• 丰富的行业经验

• 触摸传感器设计之间具有良好的兼容性

• 稳定的平台支持

• 产品生命周期长

常见应用

• 医疗设备

• 工业自动化

• 销售点系统

• 工控设备

触控IC比较

尽管每个制造商都提供多个控制器系列，但下表总结了它们的典型特性。

上面的比较仅提供了总体概述。在实践中，工程师会评估各个控制器型号，而不是仅根据品牌认知度来选择制造商。

按项目要求选择，而不是按控制器品牌选择

一个常见的问题是：

哪种触摸控制器IC最好？

事实上，没有普遍的答案。

在医疗设备中表现出色的控制器可能不是户外信息亭的最合适选择，而为商用触摸显示器设计的控制器可能无法针对电池供电的手持产品进行优化。

工程师通常不会单独比较制造商，而是比较程度。 触摸控制器解决方案 与应用技术要求的匹配

这种方法有助于缩小可用的 根据可测量的工程要求而不是品牌偏好 触摸控制器 IC选项。

为什么固件与触摸控制器 IC 一样重要

触摸 控制器IC 只是完整触摸解决方案的一部分。

在许多工业项目中，固件优化对整体触摸性能具有同样重要的影响。

使用具有不同传感器设计、盖板玻璃厚度或操作环境的相同控制器通常需要进行固件调整，例如灵敏度、扫描频率、过滤策略、阈值和防误触参数。

因此，围绕同一 触摸控制器 IC构建的两个触摸屏 可能会提供明显不同的用户体验，具体取决于固件的优化方式。

为何与触控解决方案提供商合作？

许多 OEM 认为他们需要 在开始项目之前选择 触摸控制器 IC 。

在实践中，通常更有效的是先定义应用需求，然后让经验丰富的触摸解决方案提供商推荐最合适的控制器。

完整的触控解决方案不仅考虑 电容式触控控制器IC ，还考虑触控传感器设计、盖板玻璃厚度、光学性能、固件优化、机械集成、制造可行性和长期供应。

在 FANNAL ，我们的工程团队与 Microchip、Infineon (Cypress)、Goodix、FocalTech、ILITEK和EETI 触摸控​​制器解决方案合作，根据每个项目的具体要求选择和优化控制器，而不是推荐单一控制器品牌。

常见问题解答

1. 不同的触摸控制器IC可以与同一个触摸传感器一起使用吗？

在某些情况下，是的。然而，更换触摸控制器IC通常需要硬件验证、固件优化和兼容性测试，以确保可靠的性能。

2. 更好的触摸控制器IC是否一定能提供更好的触摸性能？

未必。整体触摸性能取决于控制器、触摸传感器设计、玻璃盖板、固件调整和系统集成，而不仅仅是控制器 IC。

3. 触摸控制器 IC 能否改善手套或湿触摸性能？

是的，但仅作为完整触摸解决方案的一部分。手套操作和防水还取决于传感器设计、盖玻片厚度和固件优化。

4. 触摸控制器固件可以定制吗？

是的。许多工业触摸控制器解决方案支持固件调整，以优化灵敏度、抗噪性、防水性、手套操作和特定于应用的性能。

5. 我应该自己选择触摸控制器IC吗？

未必。大多数 OEM 通过首先定义其应用需求并与经验丰富的触摸解决方案提供商合作来获得更好的结果，后者可以推荐和优化最合适的触摸控制器解决方案。
