当工程师第一次查看 TFT 显示器 数据表时，他们可能会遇到电源标签，例如 VCC、VDD、VSS、VEE、AVDD、VGH 和 VGL.
这些名称看起来可以互换，但它们不一定指相同的电气功能。更重要的是， 电源命名约定在显示器制造商或驱动器 IC 中并不通用.
TFT显示器可以使用单独的电压轨来进行数字逻辑、模拟电路、栅极驱动、公共电极控制和背光操作。确切的电压水平和电源架构取决于面板及其驱动器电子设备。
了解这些标签可以使显示集成变得更容易，但名称本身决不能用作制造商数据表的替代品。
这些术语在不同的电子电路技术中具有历史根源。然而，在现代显示系统中，它们的实际含义可能会有所不同。
一个有用的起点是：
信号 | 常见含义 | 典型角色 |
|---|---|---|
VCC | 正电源轨 | 主电源或正极电源 |
VDD | 为数字或 IC 电路供电 | 逻辑和驱动电路 |
电压信号 | 接地或参考轨 | 电气参考 |
VEE | 负电源或偏置轨 | 负偏压或对比度相关电路 |
这些是 一般约定，而不是通用定义.
例如，特定的 TFT 模块可以使用 VCC 作为其主模块电源，而另一个模块可以使用 VDD 作为相同类型的输入。 VEE 可能存在于一种显示架构中，但完全不存在于另一种显示架构中。
数据表中的实际引脚定义和电压要求始终优先。
VCC 通常指正电源。
该名称源自双极晶体管术语，其中第二个字母与集电极电源相关。随着时间的推移，VCC 成为广泛使用的正电压轨标签。
在显示系统中，VCC 可用于：
主模块电源
控制板供应
相关电路的正电源
模块之间的实际电压可能会有很大差异。因此，看到标记为引脚 VCC 的 并不能告诉您它是否应该连接到 3.3 V、5 V 或其他电压。
必须在数据表中检查指定的电压范围。
VDD 通常用于与数字或基于 MOS 的电路相关的正电源。
在 TFT 显示模块中，VDD 可以提供以下功能：
驱动IC逻辑
接口电路
定时和控制电路
内部数字功能
现代显示模块通常使用相对较低的逻辑电压，但实际的 VDD 要求由驱动器 IC 和模块设计决定。
关键一点是 VDD 并不普遍表示特定电压.
一个模块可能指定 1.8 V，另一个模块指定 2.8 V 或 3.3 V，而另一个模块可能使用完全不同的电源架构。
VSS 通常代表接地或参考电源轨。
它提供了测量其他电压和信号的电气参考。
在 TFT 显示系统中，正确的 VSS 连接对于电源和信号完整性至关重要。
不正确或不稳定的接地连接可能会导致以下问题：
通讯错误
显示不稳定
闪烁
电噪声
初始化失败
这就是为什么接地连接应被视为电源和信号设计的一部分，而不是简单地作为返回线。
VEE 通常指负电源或偏置电压。
该术语历史上与双极晶体管电路相关，并且也用于显示系统中的负电压轨。
在某些 LCD 架构中，VEE 可以与负偏压或对比度相关的功能相关联。在其他现代 TFT 模块中，等效电压可能由显示驱动器内部生成，并且可能根本不显示为外部引脚。
这意味着 VEE 不应自动解释为固定负电压.
其功能和电压水平取决于具体的显示架构。
不同的名称很大程度上是由电子电路的历史发展造成的。
不同的半导体技术传统上使用不同的电源命名约定。例如， VCC 和 VEE 在双极晶体管系统中变得常见，而 VDD 和 VSS 则与基于 MOS 的电路相关联。
随着电子系统的发展，即使不同的电路技术被结合在一起，这些约定也继续被使用。
现代 TFT 显示器可以包含：
数字逻辑
模拟电路
栅极驱动电路
源极驱动电路
电源管理电路
背光电子产品
因此，单个模块可能包含多个不同的电压标签。
例如，数据表可能列出：
VDD AVDD VGH VGL VCOM LED+ LED- 另一个模块可能对类似的功能使用不同的命名方案。
因此， 电源引脚的名称提供了有用的线索，但电气规范定义了引脚的实际用途。

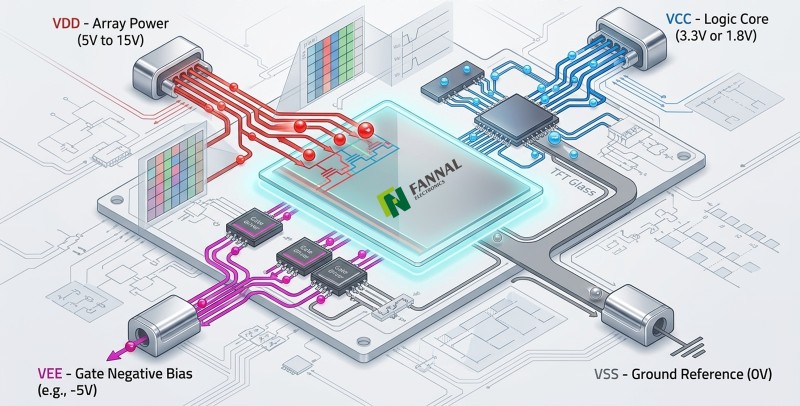

VCC、VDD、VSS 和 VEE 只是 TFT 显示器中可能遇到的电源架构的一部分。
根据面板和驱动器 IC，额外的电源轨可用于模拟操作、TFT 栅极驱动、公共电极控制和背光。
信号 | 常用功能 |
|---|---|
VDD | 数字或逻辑电源 |
avdd | 模拟电源 |
VGH | TFT栅极导通电压 |
VGL | TFT栅极截止电压 |
VCOM | 公共电极电压 |
LED+ | 背光正极连接 |
LED− | 背光负极连接 |
并非每个 TFT 显示器都会暴露所有这些信号。有些电压是由显示驱动器或电源管理电路内部生成的。
VDD 通常为显示模块的数字电路供电。
根据架构的不同，这可能包括：
显示驱动IC逻辑
接口电路
定时和控制功能
内部数字处理
显示器与主机系统正确通信并正常初始化需要稳定的逻辑电源。
AVDD 通常与显示驱动电路使用的模拟电源相关。
TFT 显示器的模拟部分需要受控电压电平来驱动面板。因此，AVDD 可以与较低电压的数字电源分开。
不正确的 AVDD 电平可能会影响显示性能，并可能导致以下症状：
颜色异常
图像失真
灰度不正确
显示行为不稳定
准确的 AVDD 值和容差必须从面板或驱动器 IC 规范中获取。
VGH 和 VGL 通常与 TFT 栅极驱动器操作相关。
一般来说：
VGH 是栅极导通电压
VGL 是栅极关断电压
这些电压控制面板中 TFT 元件的开关行为。
如果所需的栅极驱动电压不正确，显示器可能会出现异常图像行为或无法正确运行。
在许多现代模块中，电压是在内部生成的。它们是外部提供还是内部生成取决于显示架构。
VCOM 是指LCD驱动结构中使用的公共电极电压。
其正确的电平对于面板的电气平衡很重要，并且会影响图像质量。
不正确的 VCOM 设置可能会导致以下症状：
闪烁
对比度不正确
图像不稳定
其他显示工件
因此，VCOM 是无法独立于面板电气设计来解释电压标签的另一个例子。
LED+ 和 LED− 通常与 LED 背光相关，而不是与 TFT 像素驱动电路相关。
LCD 面板 本身不发光。背光提供穿过液晶和滤色器结构的照明以产生可见图像。
背光可能有其自己的电气要求，包括：
LED正向电压
LED电流
LED灯串数量
恒流驱动要求
PWM 或使能控制
这些规格应与 TFT 面板的逻辑和模拟电源要求分开检查。
了解电源轨的名称很有用，但更重要的步骤是正确连接每个电源轨。
有缺陷的面板并不总是会导致 TFT 显示问题。电压不正确、电源轨缺失、逻辑电平不兼容或电源顺序不正确都可能导致显示器无法正确启动。
VDD 和 VCC 可以指类似类型的正电源轨，并且一些制造商几乎可以互换使用它们。
然而，这 并不 意味着它们可以自动连接在一起。
引脚名称并未定义其电压要求。
例如，一个显示器可以指定：
VDD = 3.3 V 而另一个可能会使用：
VCC = 5 V 仅凭标签并不能告诉您这两个导轨是否电气兼容。
经常检查：
推荐工作电压
最小和最大电压
消耗电流
上电要求
导轨是否内部生成
将显示器连接到主机系统之前。
TFT 模块不一定会承受本文讨论的所有电压。
一个模块可能只需要主电源和接地，因为驱动器 IC 生成内部电源轨。
另一个模块可能会暴露多个输入或测试点，例如：
VDD AVDD VGH VGL VCOM LED+ LED-电源架构取决于面板、驱动器 IC 和模块设计。
因此， 不要仅仅因为另一个 TFT 显示器使用外部电源轨而添加外部电源轨。
使用正确的主电压为显示器供电并不能自动保证接口信号兼容。
例如，显示器可以使用一个电压域作为其电源，而其通信接口在不同的逻辑电平下操作。
根据接口的不同，您可能需要验证：
逻辑高电平和低电平
输入电压限制
接口供电电压
控制器兼容性
是否需要电平转换
当将 TFT 显示器连接到 MCU、SBC、处理器或定制控制器板时，这一点尤其重要。
如果接地连接不良，显示器可能具有正确的电源电压，但仍然无法通信或正常运行。
VSS 或指定的接地连接为电源和电信号提供参考。
接地不良可能会导致：
通讯错误
闪烁
初始化不稳定
噪音
意外的显示行为
对于具有高速接口或敏感模拟电路的系统，接地和 PCB 布局与选择正确的电压同样重要。
TFT 逻辑电源和 LED 背光是独立的电气功能。
背光可能需要特定的电流，而不仅仅是固定的电压源。根据模块的不同，LED 驱动器可能集成到显示器中，也可能需要外部提供。
在给背光供电之前，请检查：
LED正向电压
所需 LED 电流
LED灯串数量
恒流要求
启用控制
PWM 调光要求
因此，背光连接应根据制造商的规范进行设计，而不是视为另一个通用电源输入。
集成新的 TFT 显示器时，最安全的方法是根据实际电气规格进行工作，而不是根据熟悉的引脚名称推断配置。
首先，确定数据表中每个与电源相关的引脚。
不要只寻找 VCC 或 VDD。检查其他信号，例如：
电压信号
avdd
VGH
VGL
VCOM
LED+
LED−
启用或控制引脚
然后确定每个轨是 输入、输出、内部生成的电压还是参考点.
对于每个外部供电的电源轨，验证指定的电压范围。
不要仅仅依赖典型值。
例如，如果数据表指定具有定义容差的 3.3 V 电源，则主机系统应围绕允许的工作范围进行设计，而不是简单地假设任何接近 3.3 V 的电压都可以工作。
还要检查规范是否区分：
推荐工作电压
绝对最大额定值
典型工作值
这些值具有不同的含义，不应被视为可互换。
电压只是电源设计的一部分。
主机系统还应考虑以下各项所需的电流：
显示逻辑
模拟电路
内部电源转换
背光
背光可能特别重要，因为它的电流要求可能与显示逻辑的电流要求有很大不同。
一些显示驱动器 IC 需要电源轨、复位信号、接口信号和背光控制之间的特定时序关系。
例如，模块可能要求主电源在复位释放之前或背光启用之前变得稳定。
如果数据表指定了电源顺序，请遵循它，而不是假设所有电源轨都可以同时打开。
错误的排序可能会导致：
初始化失败
图像异常
接口错误
不需要的电流
驱动电路上的潜在压力
确切的顺序是特定于面板和驱动程序的。
一个特别重要的问题是所列电压是否需要外部提供。
例如，数据表可能会显示 VGH 和 VGL，因为这些电压存在于显示架构内部，而模块可能通过电源管理电路在内部生成它们。
在这种情况下，它们不应自动被视为外部电源输入。
应同时检查引脚表、框图和电气特性，以确定实际的连接要求。
在将 TFT 模块连接到主板之前，请验证以下内容：
查看 | 要验证什么 |
|---|---|
主要供应 | 正确的电压和容差 |
地面 | 正确的 VSS/GND 连接 |
逻辑电源 | 接口电压兼容性 |
模拟电源 | AVDD 要求（如果外部供电） |
栅极电压 | VGH/VGL 要求（如果外部提供） |
VCOM | 无论是外部配置还是内部生成 |
背光 | LED电压和电流要求 |
控制信号 | 启用、复位、PWM 或其他控制要求 |
电源顺序 | 所需的启动和关闭时间 |
电流容量 | 主机电源是否可以处理总负载 |
绝对最大值 | 确保轨道没有超过其规定的限制 |
在集成过程中，这样的清单通常比记住每个电压缩写的含义更有用。
最大的教训是 VCC、VDD、VSS和VEE是命名约定，而不是通用电气规范.
相同的标签在显示模块之间可能具有不同的实际含义，而不同的标签有时可以描述相似的供电功能。
对于特定的 TFT 显示器，最可靠的信息来源是：
引脚定义表
电气特性
电源时序图
驱动器 IC 文档（如有）
参考电路或应用笔记
如果这些文档与基于引脚名称的假设相冲突，请遵循实际的电气规范。
当用一个 TFT 模块替换另一个时，这一点尤其重要。具有相同尺寸、分辨率和接口的两个显示器仍然可能具有不同的功率要求，因为它们的驱动IC和内部架构不同。
VCC、VDD、VSS 和 VEE 是常见的与电源相关的标签，但它们的确切含义取决于显示器的电子架构。
对于 TFT 模块，电源系统可以包括几个独立的电压域，用于逻辑、模拟驱动、栅极控制、公共电极操作和背光。其中一些电压可以是外部提供的，而其他电压可以是内部产生的。
因此，最安全的方法很简单：
使用引脚名称作为线索，但使用数据表作为权威。
在集成 TFT 显示器之前，请验证电压范围、电流要求、逻辑兼容性、电源顺序、背光要求以及每个电压轨是内部还是外部生成。
这种方法减少了不必要的调试，并有助于避免因电源连接不正确而造成的损坏。
