在显示集成项目中，工程师经常花费大量时间评估显示接口、触摸控制器、亮度要求或 光学粘合方法。然而，一些最常见的现场故障源自一个小得多的组件：显示模块和主板之间的连接器。
现代显示组件中最广泛使用的连接方法之一是 ZIF 连接器。无论是在工业 HMI 面板、医疗设备、手持式仪器还是嵌入式显示系统中，ZIF 连接器通常用于连接 TFT LCD 模块、AMOLED 显示器、触摸面板和柔性印刷电路 (FPC)。
尽管连接器本身相对简单，但了解它的工作原理及其局限性可以帮助避免组装问题、间歇性信号故障和不必要的重新设计。
ZIF 代表 零插入力.
与插入时需要用力的传统摩擦配合连接器不同，ZIF 连接器使用锁定机制，允许柔性电缆以最小的阻力滑入到位。插入后，闩锁或锁定杆会固定电缆并建立电气接触。
这个概念很简单：
打开锁定机构。
插入 FPC 或 FFC 电缆。
关闭锁。
完成电气连接。
由于电缆在插入过程中承受的机械应力非常小，因此 ZIF 连接器特别适合显示模块中使用的薄而精致的柔性电路。
大多数显示模块使用 FPC（柔性印刷电路）或 FFC（扁平柔性电缆）来承载显示和触摸信号。
电缆上裸露的触点与连接器内部的触点对齐。当锁定机构关闭时，会在接触区域施加受控压力，从而形成可靠的电气连接。
这种设计具有几个实际优点：
降低装配过程中电缆损坏的风险
与手动压接连接相比具有更好的一致性
支持紧凑空间中的高引脚数接口
更轻松的维修和模块更换
然而，“零插入力”仅指插入过程本身。这并不意味着连接器在安装后可以承受过度拉扯、扭曲或反复滥用。
在遭受振动或频繁维护的工业环境中，连接器固定和电缆布线仍然需要仔细考虑。
这些术语经常一起使用，这常常会造成混乱。
成分 | 功能 |
|---|---|
软板 | 承载信号的柔性印刷电路 |
FFC | 用于电气连接的扁平软电缆 |
ZIF 连接器 | 用于端接和固定电缆的连接器 |
一种简单的思考方法是， FPC 或 FFC 是电缆，而 ZIF 连接器是将电缆连接到 PCB 的接口。

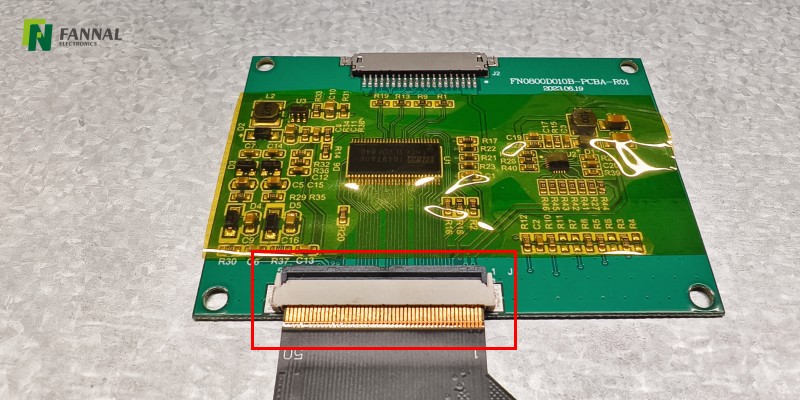

在 TFT LCD 模块中，显示器本身通常包括 FPC 尾部，而主机 PCB 则包含匹配的 ZIF 连接器。
显示模块不断变得更薄、更轻、集成度更高。与此同时，接口引脚数不断增加。
对于许多显示应用，ZIF 连接器在密度、可靠性和组装便利性之间提供了实际的平衡。
有几个因素促成了它们的广泛采用。
工业控制面板、医疗设备和便携式仪器内部的空间通常有限。
与较大的线束或传统板连接器相比，ZIF 连接器占用相对较小的 PCB 面积，同时支持数十条信号线。
在集成时，这一点变得尤为重要：
高分辨率TFT液晶模块
电容式触摸屏
光学贴合组件
现代显示接口可能需要大量的电源、控制和数据信号。
细间距 ZIF 连接器可采用以下配置：
0.3毫米间距
0.5毫米间距
1.0毫米间距
这使得显示器制造商能够适应高引脚数设计，而无需显着增加机械尺寸。
在生产环境中，装配效率很重要。
与焊接电缆组件相比，正确设计的 ZIF 连接可以简化安装和更换程序。
对于需要现场维护的设备，当使用基于 ZIF 的接口时，更换损坏的显示模块通常会更快。
并非所有 ZIF 连接器都可以互换。
选择错误的类型可能会导致组装困难或完全不兼容。
安装时锁杆向上旋转，电缆插入后锁杆关闭。
这是显示模块中最常见的设计之一。
它提供相对安全的连接，同时保持紧凑的外形。
锁定机构不是旋转，而是向外和向内滑动。
这些连接器可用于难以接近旋转闩锁的空间受限设计。
最常见的集成错误之一涉及接触方向。
一些连接器需要在电缆顶部暴露触点，而另一些连接器则需要在底部提供触点。
即使间距和引脚数匹配，不正确的接触方向也会导致连接无法正常工作。
连接器方向影响机械封装。
选择通常取决于外壳尺寸、电缆布线和组装限制，而不仅仅是电气性能。
连接器的选择很少由单一规格决定。
必须一起评估多个参数。
节距是指相邻触点之间的间距。
较小的间距可在有限的空间内支持更多的连接，但会提高制造灵敏度。
对于暴露于振动或污染的工业产品，极细的螺距可能并不总是最佳选择。
连接器必须与显示屏 FPC 完全匹配。
即使只有一个引脚不匹配也会导致连接器无法使用。
可用的电路板空间、外壳深度、电缆弯曲半径和装配通道都会影响连接器的选择。
在紧凑型设备中，机械约束通常比电气要求更具限制性。
对于户外应用、运输系统或有振动的工业环境，连接器的固定变得越来越重要。
如果在设计阶段没有考虑机械应力，在实验室工作台上表现良好的连接器可能会在现场遇到可靠性挑战。
许多显示器故障最终都归因于连接问题，而不是有缺陷的面板。
可能的原因包括：
电缆插入不完整
接触方向不正确
锁定机构损坏
连接器触点弯曲
更换显示模块之前，应仔细检查连接器。
在 集成触摸显示器中，显示图像和触摸界面通常使用单独的信号路径。
部分插入的触摸 FPC 可能会禁用触摸功能，而显示屏本身会继续正常运行。
在测试期间工作但在发货后出现故障的系统通常表明机械不稳定。
潜在原因包括：
振动
电缆应变
保留不足
路由不当
这些问题在工业设备中比在消费电子产品中更常见。
ZIF 连接器专为重复操作而设计，但它们并非坚不可摧。
维护期间用力过大可能会损坏锁杆并影响连接可靠性。
在许多情况下，更换连接器比尝试现场维修更安全。
未必。
对于某些高速接口，板对板连接器、直接焊接或专用电缆组件可能是首选。
同样，在极端振动、冲击或环境压力下运行的产品可能需要除连接器本身之外的额外机械固定方法。
适当的解决方案取决于应用、接口要求、维护期望和环境条件。
这就是为什么连接器选择应作为整体 显示集成 策略的一部分进行评估，而不是作为单独的组件决策。
ZIF 连接器已成为 TFT LCD 模块、触摸面板和其他显示相关组件的标准连接方法，因为它们在紧凑尺寸、组装效率和信号可靠性之间提供了实际平衡。
然而，成功的实施不仅仅取决于选择正确的间距和引脚数。机械设计、电缆布线、环境条件和服务要求都会影响长期性能。
在显示集成项目中，看似很小的连接器决策可能会对系统生命周期内的产品可靠性产生重大影响。

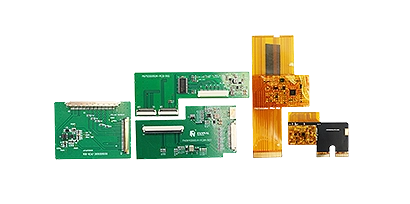

在FANNAL，我们不仅为客户提供 TFT LCD 模块、触摸屏和光学贴合服务，还为客户提供显示集成考虑因素，例如 FPC 设计、接口选择、连接器兼容性以及工业、医疗、交通和户外应用的长期可靠性要求。
使用寿命因连接器设计和制造商而异，但许多 ZIF 连接器的额定插入周期为数十到数百次。在需要频繁维护或模块更换的应用中，应在设计阶段审查连接器的耐用性。
锁定机构有助于固定电缆，但如果电缆布线或应力消除不充分，振动仍然会影响长期可靠性。对于工业设备，连接器保持力应与整体机械设计一起评估。
这取决于接口和路由要求。 ZIF 连接器通常用于许多 LCD 和触摸显示器连接，但应验证信号完整性、电缆长度、EMI 性能和连接器规格，以实现更高速的设计。
在许多情况下，故障是由机械损坏而不是电气磨损引起的。锁定片破损、电缆插入不当、维修过程中用力过大以及电缆拉伤是最常见的问题。
理想情况下，连接器选择应与显示模块、PCB 布局、外壳设计和组装工艺一起考虑。在开发过程中过晚选择连接器可能会带来本可避免的机械和集成限制。
