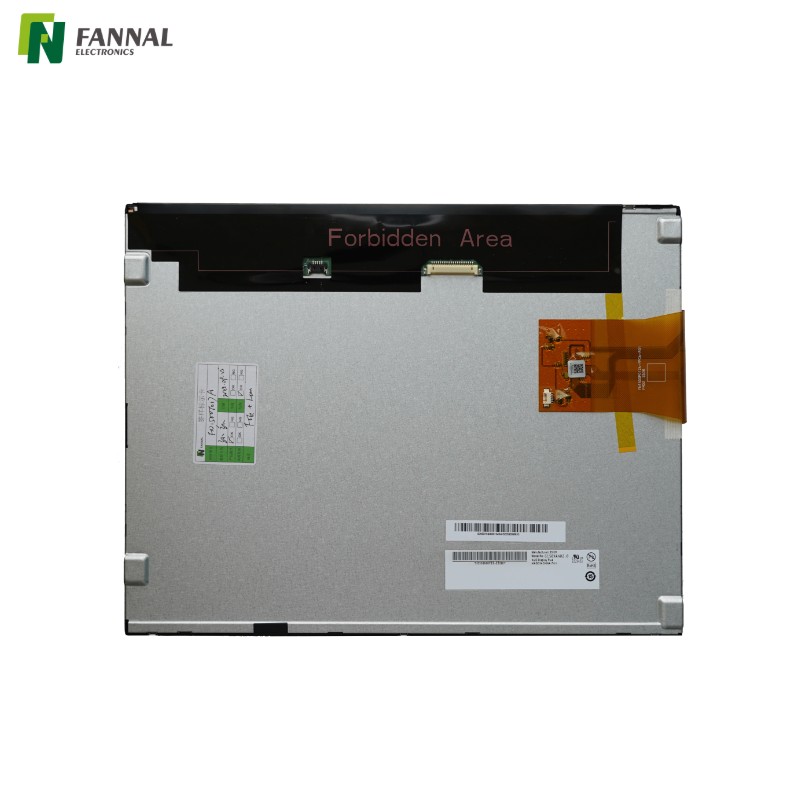

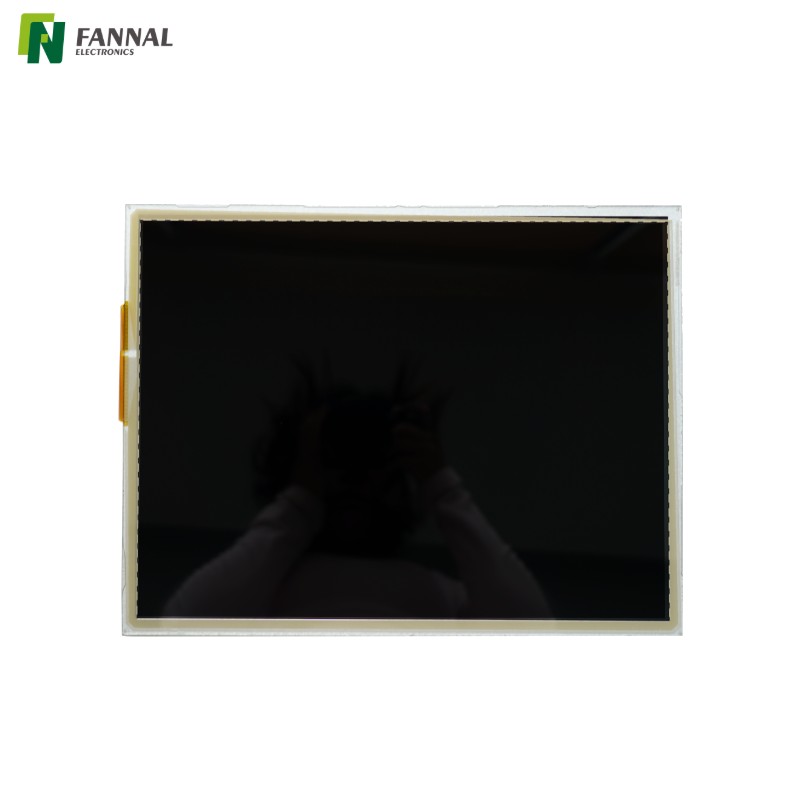

15英寸强固型触摸屏模块| 1024×768工业显示器

规格

申请

工业自动化

工厂车间 HMI 终端、机器控制面板、PLC 操作员界面、过程可视化系统、工业物联网网关

医疗器械

床边病人监护仪、便携式诊断设备、临床工作站、医疗推车显示器、医疗保健信息终端

互动信息亭

自助值机终端、零售 POS 系统、数字订购显示器、信息寻路亭、售票机

移动和现场设备

车载显示器、便携式测试仪器、手持式数据采集器、坚固耐用的现场服务终端和仓库操作设备

智能基础设施

楼宇控制面板、电梯显示屏、安防监控站、门禁接口、能源管理终端

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和 天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合 服务

常见问题解答

Q1.什么是光学粘合以及为什么它对我的应用很重要？

光学粘合使用 OCR 材料消除了盖板玻璃和 LCD 面板之间的气隙。与空气粘合显示器相比，这可以减少内部反射，提高阳光下的可读性，防止潮湿环境中的凝结，并增强结构对振动和冲击的耐久性。

Q2。该显示器能否在室外环境中可靠运行而无需额外加热或冷却？

-30°C 至 +85°C 工作范围涵盖大多数户外条件，无需主动热管理。然而，在极低的温度下，LCD 响应时间可能会暂时变慢。为了在阳光直射下持续高亮度运行，建议考虑额外的热设计来管理内部热量积聚。

Q3。 10 点触摸控制器如何应对潮湿或戴手套操作？

MXT1664T3 控制器支持具有可调灵敏度配置的互电容感应。虽然标准校准针对的是裸指操作，但固件调整可以优化对薄手套或轻微潮湿的响应。在集成过程中，厚水膜或厚工业手套将需要针对特定​​应用的触摸模式进行验证。

Q4。 LVDS + USB 接口组合会面临哪些集成挑战？

独立的视频 (LVDS) 和触摸 (USB) 数据路径简化了电缆布线，但需要协调的 ESD 保护和屏蔽设计。 USB 触摸延迟通常为 10-15 毫秒，对于大多数工业接口来说是可以接受的，但在高精度绘图应用中可能会很明显。确保您的主机系统保留足够的 USB 带宽并实施适当的 LVDS 阻抗匹配，以确保较长电缆运行时的信号完整性。
