Can a 9 inch MIPI LCD display be used with Raspberry Pi or SBC platforms?

Yes, but compatibility depends on the board’s MIPI DSI support and driver configuration. Some SBCs may require additional adapter boards or firmware adjustments.

What is the advantage of using a MIPI interface in embedded display systems?

MIPI supports high-speed video transmission with lower pin count and reduced EMI. It is widely used in compact embedded and portable devices.

How does 7H surface hardness improve touchscreen reliability?

A 7H hard surface helps reduce scratches from repeated touch operation. It also improves long-term durability in industrial environments.

Why is optical transmittance important for capacitive touch displays?

Higher transmittance improves display clarity and reduces visual loss caused by the touch layer. This helps maintain image quality and readability.

Can this 9 inch touch display support custom cover glass or optical bonding?

Yes. Industrial touch displays are commonly customized with cover glass thickness, printing, coatings, or optical bonding based on application requirements.

What types of devices commonly use 1024×600 industrial touch displays?

1024×600 displays are widely used in HMI terminals, medical devices, handheld equipment, smart control panels, and embedded monitoring systems.

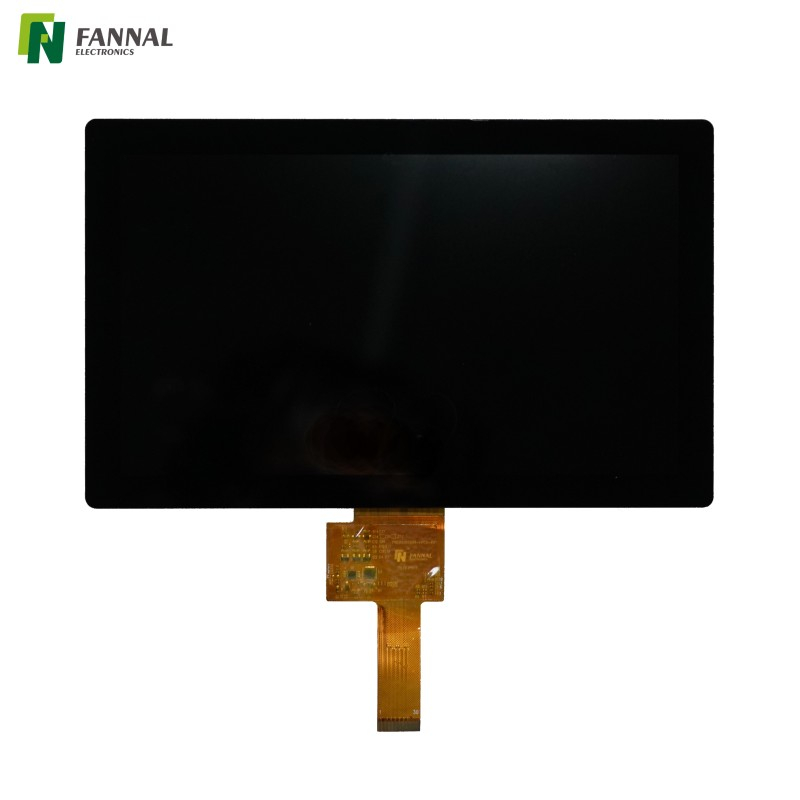

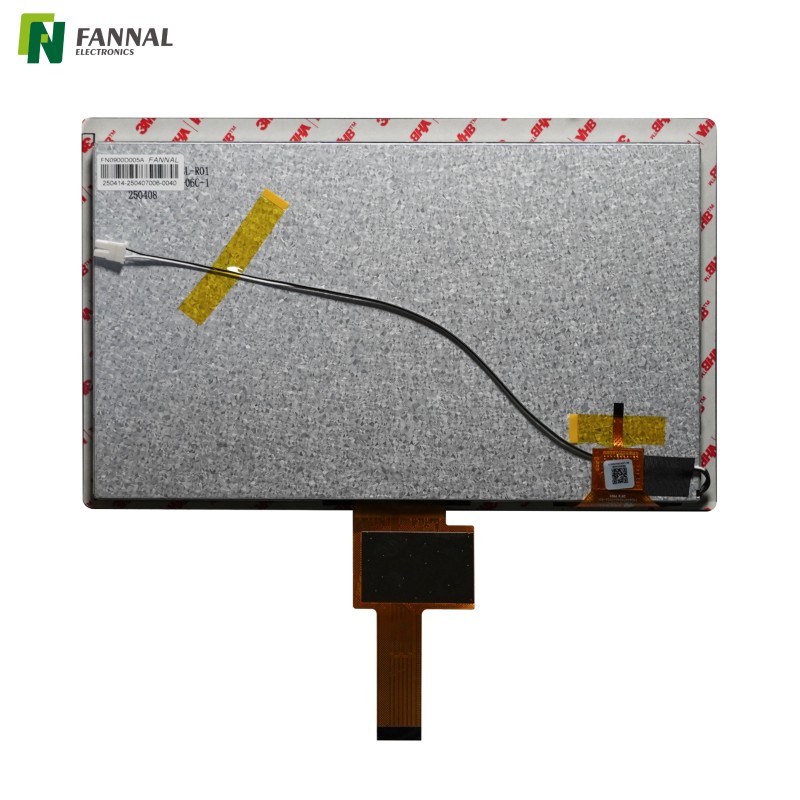

9英寸电容触摸显示屏1024×600 MIPI接口

适用于嵌入式系统的带电容式触控功能的 9 英寸 MIPI TFT LCD 模块

型号：
FN0900T004B
产品品牌：
FANNAL
尺寸（英寸）：
9
TP VA (毫米)：
197.61(高)x115.15(伏)
显示AA(mm)：
196.61*114.15
操作温度（℃）：
-20〜70
存储温度（℃）：
-30〜80
显示屏接口：
mipi
触摸接口：
国际集成电路公司
盖板 OD（mm）：
222*139.6*7.45
结构：
格+格
分辨率：
1024*600
可视角度：
自由的
亮度（CD/m²）：
510

数量：
状态：





询问添加到篮子里

Capacitive Touch Display

产品描述

图纸和规格

申请

定制

常问问题

FN0900T004B是一款9英寸电容式触摸显示模块，专为需要可靠触摸交互和稳定显示性能的工业和嵌入式应用而设计。该模块集成了1024×600 TFT LCD，采用投射式电容触摸技术，通过IIC接口支持5点触摸操作。

该显示器采用 MIPI 显示接口和 mXT640U 触摸控制器，适用于需要响应式触摸控制和紧凑集成的嵌入式 Linux、Android 和定制 HMI 系统。 510 cd/m² 的典型亮度为室内设备和半室外操作环境提供清晰的可见度。

FN0900T004B 的表面硬度≥7H，工作温度范围为-20°C 至+70°C，专为耐用性、可靠性和长期稳定性至关重要的工业环境而设计。该模块可用于工业控制系统、医疗设备、智能终端、便携式设备和嵌入式控制接口。

产品功能

多点触控

支持 5 点电容式触摸操作，实现灵敏且直观的用户交互。

MIPI显示接口

配备 MIPI接口，可实现高速数据传输和高效的嵌入式系统集成。

工业温度支持

设计用于在 -20°C 至 +70°C 的温度范围内可靠运行。

耐用的触摸表面

表面硬度≥7H，提高抗划伤性和长期耐用性。

高透光率

提供≥85%的触摸透过率，以保持显示清晰度和图像质量。

紧凑的一体化结构

将 TFT LCD 和电容式触摸结合到一个紧凑的模块中，适用于空间受限的嵌入式设备。

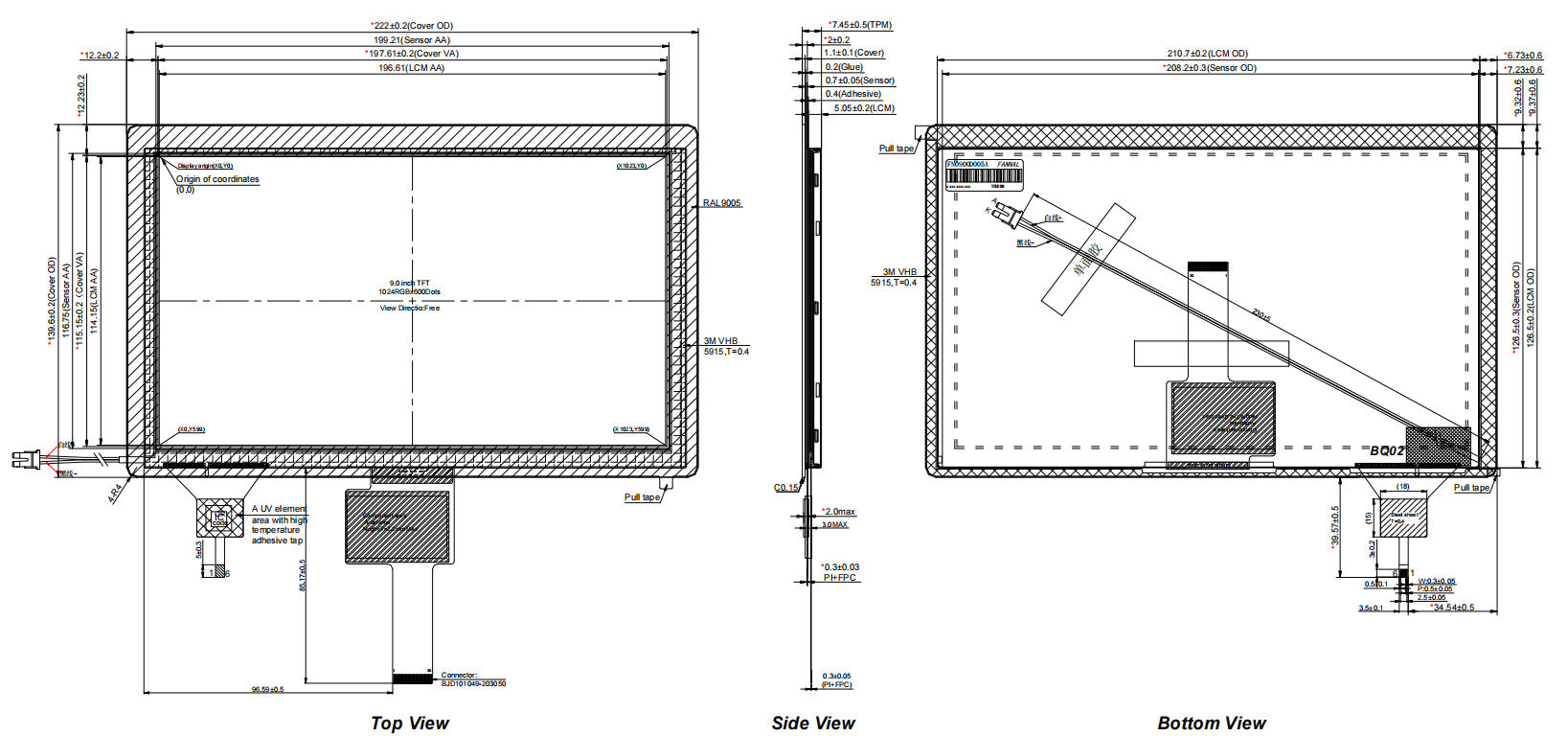

绘画

规格

物品	规格	单元	评论
TPM 活动大小	9（对角线）	英寸
TPM外形尺寸	222（高）x 139.6（垂直）x 7.45（长）	毫米
查看区域	197.61（水平）×115.15（垂直）	毫米
表面硬度	≥7H	-	750克
表面处理	-	-
触摸透过率	85% 最低	-
触控驱动IC	mXT640U	-
接触点	5（干燥）	-
触摸模式	手指	-
触摸界面	国际集成电路公司	-
IIC地址	0x4A	-
工作温度	-20 ~ +70	℃
储存温度	-30 ~ +80	℃
湿度	10%~90%	-
TFT 部件号	FN0900D005A	件	遵循规范
TPM 表面亮度	510（典型值）	cd/平方米
TFT接口	mipi	-
TFT分辨率	1024*600	-

典型应用

工业人机界面系统

适用于工业控制面板、机器接口和自动化设备。

嵌入式 Linux 和 Android 设备

与需要 MIPI 显示集成和电容式触摸功能的嵌入式系统兼容。

医疗设备

可用于便携式医疗设备、监测系统和诊断接口。

智能控制终端

适用于智能家居面板、门禁系统、交互控制终端。

便携式工业设备

适用于手持式测试设备、便携式控制器、现场操作设备。

半户外设备

510 尼特的亮度支持在室内和中等明亮环境中运行的设备。

定制

为了满足多样化的集成需求，我们为您提供广泛的定制服务，包括：

● 自定义显示选项

液晶面板

• 尺寸范围：1.77' 至 15.6'
• 值得信赖的面板合作伙伴：京东方、群创、JDI、瀚宇彩晶、CTC、TCL 和天马.
• 面板类型：IPS / TN / LTPS
• 工作温度：工业（-20 ~ 70°C）、汽车（-30 ~ 85°C）

界面设计

• 定制的形状、长度和PIN 定义可实现完全兼容性。
• EMI 屏蔽和电路优化。
• 支持多种转换：SPI、MCU、RGB、MIPI、LVDS、EDP

背光源

• 模块材料选项：金属/塑料/金属-塑料一体化
• 亮度高达30,000 cd/m²，非常适合户外或工业使用。
• 使用寿命长达50,000 小时。

驱动板

• 选项：RGB / VGA / HDMI / LVDS / DVI / Type-C
• 与定制TFT 和LCD 模块完全兼容。

• 优化设计，确保稳定的图像传输和性能。

● 定制触摸屏选项

触摸传感器

• 可用尺寸：最大 65"

• 结构选项：G+G、G+F+F，专为工业和汽车应用而设计

• 触摸功能：支持多点触摸、防水、手套触摸、无源笔、手势和防手掌误触

• 工作温度：

工业级：–20°C ~ +70°C

汽车级：–30°C ~ +85°

触摸控制器（IC）

• 由FANNAL提供触摸调节和固件优化（内部固件设计）
• 值得信赖的IC合作伙伴：EETI、ILITEK、GOODiX、FocalTech、Cypress、 Microchip （FANNAL的设计合作伙伴）
• 高可靠性：出色的抗干扰性和长期稳定性
• EMC设计：全面的电磁兼容工程，满足EMI/RFI和工业标准

盖板镜片

• 材料选择：

玻璃：0.55mm–10.0mm
PMMA：0.5mm–3.0mm
PC：0.1m m–1.0mm
• 定制设计：CNC、热弯、3D 和 2.5D 盖板玻璃、陶瓷印刷和 PMMA 集成
• 表面处理：
3A：AG / AR / AF
抗菌/防爆

● 定制光学贴合服务

光学贴合	尺寸范围	笔记
奥卡	最大 15.6”	两条用于大批量生产的全自动生产线
定位/OCR	最大 32”	出色的高对比度和耐用性
硅酮	最大 32”	坚固耐用的大型工业应用的理想选择

常问问题

9 英寸 MIPI LCD 显示屏可以与 Raspberry Pi 或 SBC 平台一起使用吗？

是的，但兼容性取决于主板的 MIPI DSI 支持和驱动程序配置。某些 SBC 可能需要额外的适配器板或固件调整。

在嵌入式显示系统中使用 MIPI 接口有什么优势？

MIPI 支持高速视频传输，引脚数更少，EMI 更低。它广泛应用于紧凑型嵌入式和便携式设备。

7H表面硬度如何提高触摸屏的可靠性？

7H 硬质表面有助于减少重复触摸操作造成的划痕。它还提高了工业环境中的长期耐用性。

为什么光学透射率对于电容式触摸显示屏很重要？

较高的透过率可提高显示清晰度并减少触摸层造成的视觉损失。这有助于保持图像质量和可读性。

这款 9 英寸触摸显示屏可以支持定制盖板玻璃或光学贴合吗？

是的。工业触摸显示器通常根据应用要求定制盖板玻璃厚度、印刷、涂层或光学粘合。

哪些类型的设备通常使用1024×600工业触摸显示屏？

1024×600显示屏广泛应用于HMI终端、医疗设备、手持设备、智能控制面板和嵌入式监控系统。
