什么是光学贴合？

在现代显示系统中，尤其是在工业、汽车、医疗和户外应用中，视觉清晰度和坚固耐用的性能不再是可选的。 光学粘合 是通过使用光学粘合剂将盖板玻璃、触摸屏和 LCD 面板直接粘合在一起来增强可读性、耐用性和光学性能的关键过程。

本文解释了什么是光学粘合、为什么它对工业显示器很重要，以及如何为您的应用选择正确的粘合解决方案。

什么是光学贴合？

光学粘合是用填充显示面板（LCD 或 OLED）与盖板玻璃或触摸屏之间的气隙的过程 光学透明粘合剂 (OCA/OCR).

光学粘合而不是在这些层之间留下空气层（这会导致内部反射和可见度损失） 消除了气隙，，从而创建连续的光学介质，该介质：

• 减少反射和眩光

• 提高对比度和亮度感知

• 增强机械强度

在工业显示器中，光学贴合通常应用于：

• 盖玻片

• 触摸屏 覆盖层

• 防护镜片

其结果是显示器在明亮的环境和更恶劣的条件下表现更好。

什么是光学贴合工艺？

光学贴合是一种通过填充透明粘合剂来消除显示面板和盖板玻璃之间的气隙的制造工艺。这提高了光学性能、耐用性和整体显示可靠性。

1. 表面处理

彻底清洁显示屏（LCD 或 TFT）和玻璃盖板，去除灰尘、油污和污染物。
即使是微小的颗粒也会在粘合层中引起气泡或缺陷。

2. 粘合剂应用（ OCA、LOCA或OCR ）

层与层之间涂有透明粘合剂：

• OCA（光学透明粘合剂） ——固体薄膜，适用于平面和标准化设计

• LOCA（液体光学透明粘合剂） ——液体粘合剂，非常适合复杂或弯曲的结构

• OCR（光学透明树脂） ——基于树脂的液体粘合，通常用于大型显示​​器或工业显示器

3. 层压/粘合

盖板玻璃在受控压力下对齐并层压到显示器上。
此步骤可确保粘合剂分布均匀并消除残留的空气。

4. 真空脱气

将粘合的组件放置在真空环境中以去除任何残留的气泡。
这对于实现高光学清晰度和长期可靠性至关重要。

5. 固化过程

稳定粘合剂层以实现最终的粘合强度和光学性能：

• LOCA / OCR → 通常使用紫外线进行固化，有时与热固化相结合以增强可靠性

• OCA → 无需化学固化；通过压力层压和材料粘弹性实现粘合

此步骤可确保长期粘合稳定性，防止分层、泛黄或光学降解等问题。

6. 检验与质量控制

最终检查检查：

• 气泡或雾霾

• 对位精度

• 光学性能（对比度、清晰度）

只有合格的单位才能进行集成或发货。

光学贴合的优点

工业显示器通常在恶劣的条件下运行：阳光、振动、冲击、湿度和宽温度范围。 光学粘合 解决了几个现实世界的挑战：

改善户外能见度

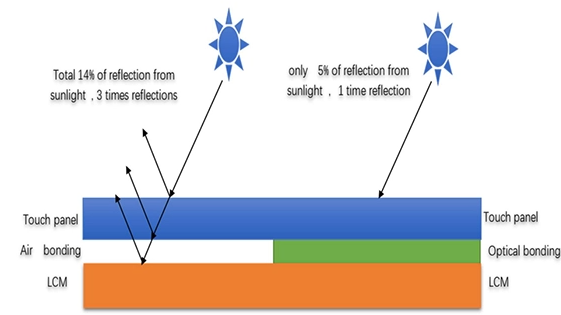

气隙的内反射会降低有效亮度。通过消除空气界面，光学粘合增加了射向观察者的光量，从而提高了明亮和直射阳光条件下的可读性。

增强对比度和图像质量

光学粘合最大限度地减少了内反射引起的“冲蚀”效应。这会带来更好的对比度和更一致的色彩再现，这对于工业成像和数据丰富的界面至关重要。

更高的机械耐用性

具有粘合层的显示器不易受到以下影响：

• 分层

• 湿气侵入

• 冲击和振动

这种坚固性对于车辆显示器、坚固耐用的 HMI 和经常操作的设备特别有价值。

更好的触摸屏性能

光学粘合消除了可能分散触摸信号的空气层，从而提高了投射电容 (PCAP) 和其他触摸技术的触摸精度和响应能力。

常见的光学贴合方法

根据显示器尺寸、结构复杂性和可靠性要求选择不同的光学贴合方法。

OCA（光学透明粘合剂）

• 厚度可控的预成型粘合膜

• 清洁工艺，一致性高，良率高

• 非常适合平面和标准化显示设计

OCA贴合广泛应用于结构简单、需要大批量生产的工业和消费类显示器。然而，其有限的间隙填充能力使其不太适合不平坦或复杂的装配。

LOCA（液体光学透明粘合剂）

• 液体粘合剂分配并固化（通常是紫外线）

• 良好的润湿和间隙填充能力

• 适用于复杂的几何形状或边到边设计

LOCA 通常用于需要更高设计灵活性的应用，但该过程需要更严格的控制以避免溢出、气泡或污染。

OCR（光学透明树脂）

• 用于较厚或较大组件的树脂液体粘合

• 对于不平坦的表面具有很强的间隙填充能力

• 更适合大尺寸或加固型显示器

OCR 粘合通常用于机械坚固性和光学性能至关重要的工业和户外应用。与LOCA相比，它更适合大面积粘合，但通常涉及更复杂的工艺控制。

光学贴合和表面处理

光学粘合与其他表面增强功能协同工作，例如：

• 防眩光 (AG) 涂层 – 漫反射，适用于强阳光环境

• 抗反射 (AR) 涂层 – 减少表面反射并保持对比度

• 硬涂层 ——提高耐刮擦性

这些处理通常在粘合后应用于 外表面 ，光学粘合+表面处理的组合可提供最佳的可视性和耐用性。

什么时候需要光学贴合？

并非所有显示应用都需要光学粘合，但强烈建议在以下情况下使用光学粘合：

✔ 显示屏将在 明亮的环境光或户外环境中使用
✔ 需要高对比度和图像保真度
✔ 系统会受到 振动、冲击或频繁操作
✔ 触摸精度是首要任务
✔ 您的设计要考虑 恶劣条件下的 长期可靠性

选择光学贴合之前的实际考虑因素

亮度要求

光学粘合显示器可以在不提高背光功率的情况下显得更亮，因为内部反射损失的光更少。

环境条件

选择粘合材料和盖玻璃选项时，请考虑工作温度范围、湿度和机械应力。

触控技术

确保粘合工艺和粘合剂与您选择的触摸技术（例如 PCAP、电阻式）兼容。

适用性

光学粘合组件更难以拆卸，因此最终设计验证和仔细的原型制作至关重要。

常问问题

1️⃣ 光学贴合在多大程度上提高了户外可读性？

光学粘合显着减少了内部反射，使显示屏在明亮环境中显得更加明亮、清晰，而无需增加背光功率。

2️⃣ 光学贴合会让显示器更耐用吗？

是的。它通过减少气隙、防止湿气进入以及提高抗冲击和振动能力来提高机械完整性。

3️⃣ 光学贴合会影响触控性能吗？

光学贴合通常通过去除会分散触摸信号的空气层来提高触摸精度。 PCAP 系统特别受益于粘合结构。

4️⃣ 光学贴合是否与所有显示器尺寸和形状兼容？

可以，但是方法不同。 OCA 更适合标准平面显示器，而 OCR 更适合更大或弯曲的设计。

5️⃣ 添加光学粘合会增加成本和交货时间吗？

是的——光学粘合增加了工艺步骤和材料成本。然而，在工业和户外用例中，性能优势通常证明投资是值得的。
