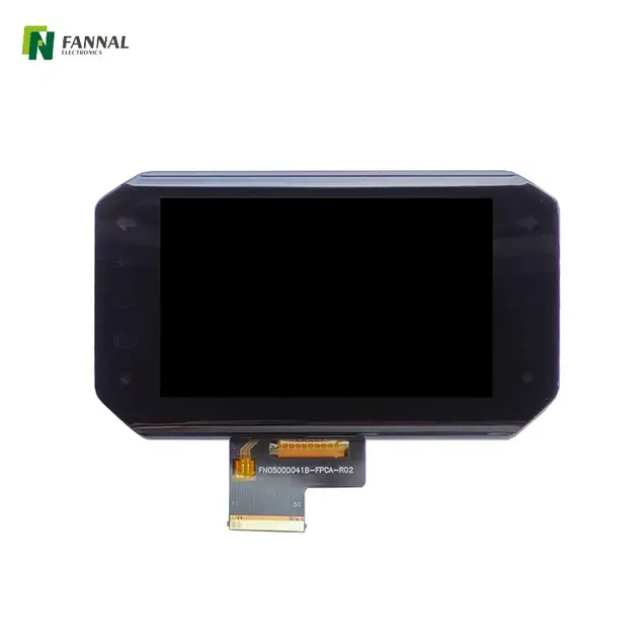

光学贴合 是一种在触摸屏和显示模块之间涂上一层透明树脂或粘合剂（例如 OCA 或 OCR）以消除气隙的制造工艺。通过创建单个集成单元，该技术显着增强了光学清晰度，减少了高达 99% 的反射，并提高了显示器抗冲击和防潮的机械耐久性。
这一关键过程对于现代显示器至关重要，尤其是在高性能环境中。下面，我们探讨专业粘合所涉及的核心优势、方法和工作流程：
增强可视性： 消除气隙可防止内部反射和眩光，使显示屏在阳光下可读。
结构加固： 粘合层具有卓越的抗冲击、振动和极端温度波动能力。
环境保护： 它形成气密密封，防止冷凝、灰尘和湿气进入各层之间。
FANNAL 专业知识： 作为触摸显示解决方案的领导者，FANNAL 利用数十年的 ISO 认证经验为工业、医疗和户外应用提供高质量的粘合模块。
在本文中，我们将详细介绍行业中使用的不同方法，例如 干式粘合 (OCA) 和 湿式粘合 (OCR) ，并逐步介绍生产工作流程和常见的制造挑战。

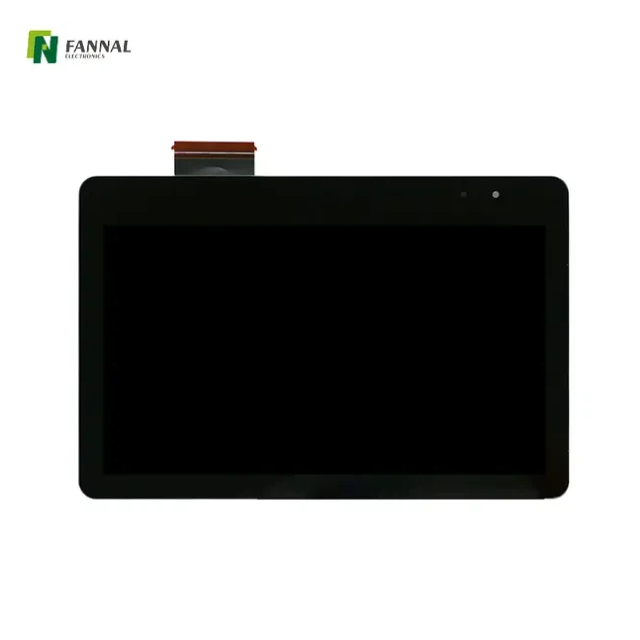

光学贴合是指用透明粘合剂填充触控面板和显示模块之间的空气间隙的过程。这消除了不需要的反射并提高了显示性能，特别是在高亮度或室外条件下。通过创建从盖板玻璃到显示器的连续光路，粘合增强了对比度，减少了眩光，并提供了更坚固的组件。

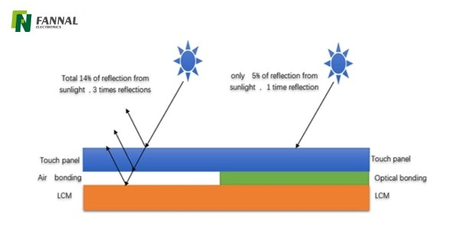

在没有粘合的传统显示器中，盖板玻璃与 LCD 或 OLED 面板之间存在气隙。穿过此间隙的光线会从内表面反射，导致眩光、对比度降低以及明亮环境中的能见度降低。用户经常会感觉到颜色褪色，或者发现屏幕在阳光或工业照明下难以阅读。这个问题在高端工业机器、医疗成像设备或户外信息亭中尤其成问题，因为清晰度对于用户安全和操作准确性至关重要。
通过在触摸板和显示器之间引入折射率匹配的光学粘合剂，光线可以更直接地穿过显示层。该粘合剂可减少内部反射和眩光，提高对比度并增强视角。此外，它还增强了显示屏的机械强度，使其更能抵抗冲击、振动以及灰尘或湿气等环境因素。柔韧性、抗紫外线性和热稳定性等粘合剂特性决定了粘合模块在极端条件下的性能。因此，选择正确的粘合剂对于平衡光学透明度、机械完整性和长期可靠性至关重要。
选择合适的粘合方法对于质量、耐用性和可修复性至关重要。主要方法包括湿法粘合、使用OCA（光学透明粘合剂）片的干法粘合以及传统的气隙粘合。
湿法粘合涉及在触摸屏和 显示器之间分配液态光学树脂。树脂在压力下均匀分布，并使用热或紫外线固化。
材料： 聚氨酯或环氧树脂因其光学透明度、粘合强度和耐黄变性而被广泛使用。
设备： 自动点胶机、精密固化炉、真空层压系统。
优点： 提供卓越的光学性能、持久的附着力和最小的光学畸变。它特别适用于环境暴露程度较高的户外显示器、坚固耐用的工业显示器和医疗设备。
缺点： 工艺更复杂，需要受控环境和精确固化。一旦树脂固化，修复就很困难。点胶过程中的处理错误或污染可能会导致气泡、不均匀层或光学缺陷。
干式粘合使用放置在触摸屏和显示屏之间的预切粘合片。
层压步骤： OCA 片材精确对齐，真空滚压或压到表面上，并通过热或 UV 固化。
优点： 更容易维修或更换 触摸屏、更清洁的工艺、更少的化学处理要求以及均匀的厚度控制。 OCA 片材还可以最大限度地减少较大显示器的翘曲，并在整个屏幕上保持出色的光学一致性。
应用： 广泛用于优先考虑可修复性和较低工艺复杂性的消费电子产品、显示器和医疗设备。先进的 OCA 片材还具有适应弯曲或不规则显示器的灵活性。
尽管在现代应用中不太常见，但一些显示器仍然在成本敏感的设备或粘合剂的使用受到环境条件限制的情况下使用气隙粘合。气隙显示器更容易受到反射、眩光和机械损坏，因此不太适合 户外, 医疗或 工业应用。然而，对于光学性能不太重要的简单室内监视器或低成本消费设备来说，它们仍然可以接受。
特征 | 气隙粘合（框架粘合） | 干式接合 (OCA) | 湿式粘合 (OCR) |
粘合方式 | 仅在边框上粘贴胶带 | 全表面固体胶带 | 全表面液态树脂 |
光学清晰度 | 中等（存在内部反射） | 高（晶莹剔透） | 优秀（最适合高亮度） |
气隙 | 是 （层间滞留空气） | 否 （已淘汰） | 否 （已淘汰） |
阳光下可读性 | 差（直射光下的褪色） | 出色的 | 优越的 |
防尘/防潮 | 缝隙中存在凝结风险 | 全密封 | 全密封 |
抗冲击/抗振动 | 标准 | 高的 | 高级（最佳缓冲） |
成本 | 低（最经济） | 中到高 | 高的 |
理想的应用 | 室内、成本敏感的消费品 | 移动设备、平板电脑、平面触摸屏 | 工业、医疗、户外加固型显示器 |
了解生产工作流程对于实现一致的光学性能和可靠性至关重要。

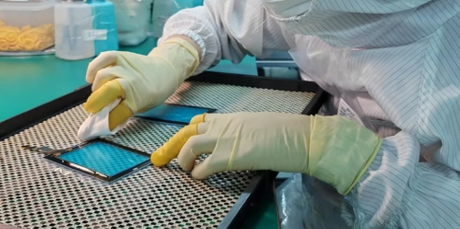

在粘合之前，每个显示屏和触摸面板都会经过严格的缺陷、划痕或污染检查。清洁包括使用防静电抹布、IPA 溶液或超声波浴去除灰尘、指纹和油污残留物。洁净室条件或层流工作台可最大限度地减少颗粒污染，颗粒污染可能导致气泡、光学缺陷或粘合失败。可以应用额外的表面处理，例如等离子体或电晕处理，以提高粘合剂润湿和粘合强度。

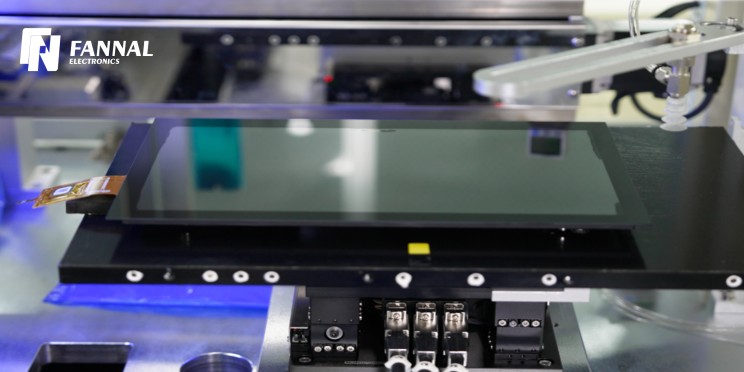

湿法粘合： 光学树脂均匀注入，真空辅助辊层压确保均匀铺展，不会滞留空气。对于多层显示器或高精度 工业监视器，可以重复该过程。
干式粘合： OCA 片材以微米级精度对齐，滚轮可去除气穴。正确的对齐可确保边缘到边缘的光学清晰度和均匀的触摸响应。大尺寸显示器或定制形状可能需要分段 OCA 应用并进行仔细的边缘密封。
粘合剂在受控温度和紫外线或热条件下固化。固化曲线至关重要：太快或不均匀的固化会导致应力、翘曲或雾度形成。高粘度树脂或大型显示器可能需要延长固化周期。现代生产线使用具有精确升温和紫外线强度控制的自动化烘箱，以确保跨批次的结果可重复。
粘合后，显示器经过严格的质量控制检查：
气泡和雾霾： 即使是微小的缺陷也会显着降低光学性能。先进的检测相机或干涉测量技术可检测微气泡和光学不一致性。
MTF（调制传递函数）和分辨率测试： 确保清晰度和图像质量与设计规范保持一致。
AR 验证： 确认抗反射涂层粘合后性能正常。一些粘合模块还经过光散射分析，以定量测量反射率的降低。
常见的失效模式包括颗粒引起的气泡、热应力裂纹和随着时间的推移而变黄。早期检测和过程控制有助于防止批次级故障。
使用的材料和设备精度直接影响贴合显示屏的性能。
硅胶： 柔韧，抗紫外线性能优异，适合温度敏感的应用。其低模量可减少大型或曲面显示器上的压力。
聚氨酯： 附着力强、光学透明度优异、柔韧性适中。聚氨酯广泛用于工业机械和运输系统的户外显示器。
环氧树脂： 刚性高、耐用，适合恶劣环境。即使在高湿度或剧烈振动的条件下，环氧树脂也能保持出色的附着力，但长期暴露在紫外线下可能会泛黄。
盖板玻璃的选择会影响耐刮擦性、反射率和触摸灵敏度。化学强化或钢化玻璃可提高机械耐久性。防眩光 (AG) 涂层可减少表面反射，而防指纹 (AF) 涂层可保持干净的触摸性能。特种涂层还可以提高高亮度户外环境中的对比度或增强工业应用中的耐用性。

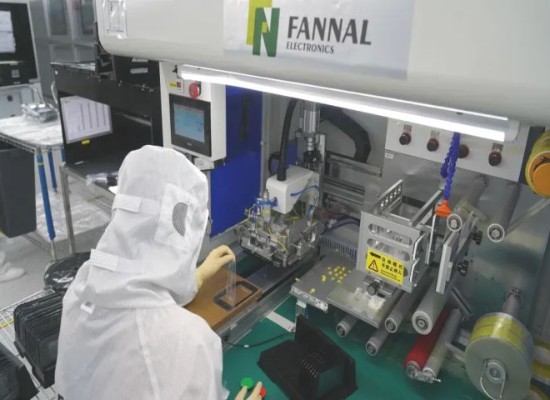

高质量的粘合需要精密的设备。层压辊、真空台和对准夹具可防止空气滞留并确保粘合剂厚度均匀。工具的定期维护和校准对于保持流程的可重复性和降低缺陷率至关重要。供应商检查表通常包括颗粒控制系统、辊压校准以及粘合剂和玻璃表面的检查协议。
即使对于熟练的技术人员来说，光学粘合也面临着巨大的挑战。
预防： 洁净室环境、防静电工具、表面清洁和控制湿度是关键。
补救措施： 在层压过程中可以去除小气泡，但较大的缺陷需要返工。自动视觉检测有助于及早发现缺陷以减少浪费。
不同的材料在受热时膨胀不同。粘合剂选择、固化曲线和面板厚度优化可减少可能导致开裂、分层或翘曲的应力。使用柔性粘合剂和消除应力层压技术可以延长产品使用寿命。
显示器经过加速测试，包括湿度、热循环和紫外线暴露，以确保它们保持光学清晰度和附着力。针对工业和户外应用进行额外的抗振动和抗冲击测试。如此严格的测试可确保显示器在最苛刻的环境中保持功能。
触摸屏光学粘合是一种精确且技术要求较高的工艺，可显着提高显示屏清晰度、耐用性和可用性。选择正确的粘合方法、粘合材料和质量控制程序可确保工业、医疗和户外显示器的最佳性能。 FANNAL 利用其内部工程和生产专业知识，使用先进的 OCR 和 OCA 技术提供粘合模块，专为恶劣环境中的长寿命应用而定制。如需更多详细信息、技术数据表或索取免费样品，请立即 联系我们，体验 高质量光学粘合解决方案 的差异.
问题 1：光学贴合如何影响工业设备的总拥有成本 (TCO)？
答： 虽然光学贴合的初始制造成本高于空气贴合，但它显着降低了 TCO。通过保护显示屏免受灰尘、湿气和与冲击相关的故障的影响，它可以降低长期维护成本并延长设备在现场的使用寿命。
问题 2：如果顶盖玻璃破裂，粘合式触摸屏是否可以修复？
答： 修复粘合单元比空气粘合显示器更复杂。然而，采用 OCR（液体接合）方法，专用设备有时可以对模块进行返工。一般来说，对于高可靠性工业应用，粘合是永久性的，以确保结构完整性，这意味着通常会更换整个模块以维持光学标准。
Q3：光学贴合可以防止“mura”或显示屏随着时间的推移而变黄吗？
答： 是的。使用紫外线稳定的 OCA 或 OCR 材料进行专业粘合，可防止紫外线照射引起的“泛黄”效应。此外，通过在 LCD 表面提供均匀的支撑，它有助于最大限度地减少由机械应力或温度波动引起的“云纹”效应。
Q4：生产中“干式粘合”和“湿式粘合”有什么区别？
答： 干式粘合使用 OCA（光学透明胶带）胶带，非常适合平坦表面和大批量消费电子产品。湿式粘合使用 OCR（光学透明树脂），这更适合大尺寸显示器或具有 3D 轮廓/黑色边框的盖板镜头，因为液态树脂可以更有效地填充间隙和不平坦的表面。
Q5：光学贴合有助于 EMI/EMC 合规性吗？
答： 当然。通过消除气隙，触摸传感器和 LCD 之间的介电常数会发生变化。当与 ITO 屏蔽层结合使用时，光学粘合有助于稳定触摸信号并减少电磁干扰，这对于医疗和航空航天认证至关重要。
