LCD 屏幕闪烁：工业显示器的常见原因和修复方法

LCD 闪烁通常是由供电不稳定、信号干扰、时序不匹配、显示连接损坏或背光驱动器不稳定引起的。在工业和嵌入式系统中，振动、EMI、热应力和长电缆布线会使闪烁问题更加严重。

与消费类显示器不同， 工业 LCD 模块 通常在电噪声环境中运行，具有持续的工作负载、温度波动和复杂的系统集成。因此，LCD 闪烁、LCD 屏幕闪烁或闪烁显示问题可能源自多个硬件层，而不仅仅是显示面板。

本指南解释了 LCD 闪烁的最常见原因，并提供了嵌入式和工业显示系统的实用故障排除方法。

LCD 闪烁通常意味着什么？

LCD 闪烁可能以多种形式出现，包括亮度脉冲、快速闪烁、间歇性闪烁、暂时黑屏或图像不稳定。不同的症状往往表明不同的根本原因。

在工业系统中，闪烁问题通常是间歇性的并且依赖于环境，这使得它们更难以一致地重现。

电源不稳定会导致液晶屏闪烁吗？

是的。不稳定的供电是嵌入式系统中 LCD 闪烁的最常见原因之一。

LCD 模块需要稳定的电压和足够的电流来维持正确的显示时序和背光操作。如果电源轨包含过多的纹波噪声、电压降或突然的电流波动，显示屏可能会开始意外闪烁。

常见的与电源相关的原因包括：

• 电源适配器容量不足

• DC-DC转换器设计不佳

• 开关电源的电压纹波

• 接地不稳定

• 长电源线损耗

• 启动时电流不足

区分图像闪烁和背光闪烁也很重要。在某些情况下，由于 LED 驱动电路不稳定，LCD 图像保持稳定，而 LED 背光亮度却发生波动。

在诊断 LCD 故障闪烁问题时，工程团队经常使用示波器来检查电压纹波和瞬态响应。

显示电缆或 FPC 连接器松动会导致闪烁吗？

是的。显示连接松动或损坏是液晶屏闪烁问题的另一个主要原因。

LVDS、MIPI DSI、eDP等高速接口需要稳定的信号传输。如果 FPC 电缆部分断开或连接器触点随着时间的推移而氧化，信号完整性可能会降低并产生间歇性闪烁。

常见的连接器相关问题包括：

• FPC排线应力

• 连接器氧化

• 插入不完整

• 机械振动

• 反复弯曲疲劳

• 热膨胀影响接触压力

暴露于连续振动或运动的工业设备特别容易受到连接器不稳定的影响。

在许多情况下，闪烁仅在运动、启动或温度变化期间出现，因此在故障排除期间进行物理检查至关重要。

EMI 对 LCD 显示器有何影响？

电磁干扰 (EMI) 是工业设备中显示闪烁问题最容易被忽视的原因之一。

电机、逆变器、开关电源和长电缆布线可能会将电噪声引入 LCD 信号线。如果屏蔽或接地不充分，显示屏可能会出现间歇性闪烁或随机闪烁。

常见的 EMI 源包括：

• 交流电机

• 伺服系统

• 变频驱动器

• 大电流开关电路

• 无线发射器

• 长平行电缆布线

典型的 EMI 相关症状包括：

• 电机启动时闪烁

• 随机显示不稳定

• 临时图像损坏

• 大功率设备附近闪烁

正确的屏蔽、接地设计、铁氧体磁珠和电缆隔离可以显着减少 EMI 引起的 LCD 闪烁。

在工业环境中，EMI 和接地问题是间歇性显示不稳定的最常见原因。

液晶屏开机时屏幕闪烁是什么原因？

有些 LCD 屏幕 仅在开机或系统初始化期间闪烁。这通常表明时序或排序问题，而不是永久性面板损坏。

可能的启动相关原因包括：

• 复位时序不正确

• 初始化电压不稳定

• 固件加载延迟

• 启动电流不足

• 显示初始化不完整

• 背光开启过早

嵌入式系统通常需要显示控制器、定时 IC 和背光驱动器之间的精确电源排序。即使很小的时序不匹配也可能导致启动期间暂时闪烁。

如果初始化完成后闪烁消失，工程师应研究启动时序参数和电源排序逻辑。

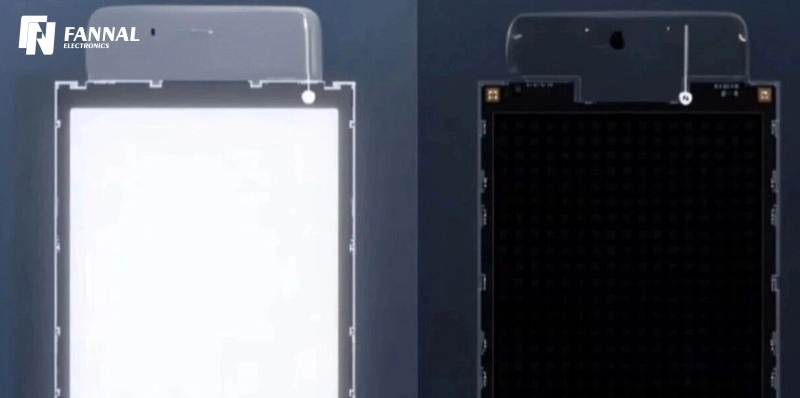

背光问题会导致显示屏闪烁吗？

是的。在某些情况下，液晶面板本身工作正常，而 LED 背光系统却不稳定。

背光闪烁可能由以下原因引起：

• LED 老化

• PWM调光不稳定

• LED 驱动器 IC 故障

• 组件过热

• 电流不平衡

• 散热不良

低亮度闪烁在 PWM 控制的背光系统中尤其常见。如果 PWM 频率太低或驱动器在降低的占空比下变得不稳定，则可能会出现可见的亮度脉冲。

尽管图像信号不受影响，但背光闪烁常常被误认为是 LCD 完全故障。

温度变化会导致 LCD 闪烁吗？

是的。极端温度会影响 LCD 系统内部的电气和机械稳定性。

高温可能会增加电路不稳定并降低连接器接触可靠性，而低温可能会影响响应时间和信号行为。

与温度相关的闪烁问题可能涉及：

• 连接器的热膨胀

• 电缆灵活性降低

• 背光驱动器过热

• 元件老化加速

• 电源电路不稳定

专为宽温环境设计的 工业显示器通常要经过热循环和环境可靠性测试，以最大限度地降低这些风险。

如何逐步排除 LCD 闪烁故障

诊断 LCD 闪烁需要采用系统方法，因为多个硬件层可能会导致该问题。

第 1 步 — 检查电源稳定性

测量显示器电源轨是否有压降、纹波噪声或电流容量不足。验证电源是否可以处理启动负载。

第 2 步 — 检查 FPC 电缆和连接器

检查插入是否松动、氧化、痕迹损坏或电缆应力。重新连接显示屏电缆并检查是否存在间歇性接触。

第 3 步 — 验证显示时序

检查初始化时序、刷新配置和接口设置。不正确的时序参数会导致启动或运行期间闪烁。

步骤 4 — 测试 EMI 源

暂时隔离附近的电机、开关电路或大电流设备。观察在电噪声降低的条件下闪烁是否发生变化。

第 5 步 — 检查背光驱动电路

检查 PWM 调光信号、LED 驱动器输出稳定性和热性能。低亮度闪烁通常源于背光控制电路。

第 6 步 — 使用另一个显示模块进行测试

更换显示模块可以帮助确定问题是源自面板本身还是源自主机系统。

工业 LCD 系统工程说明

工业显示系统通常在加速闪烁相关故障的条件下运行，包括：

• 连续振动

• 电噪声

• 温度范围宽

• 营业时间长

• 户外暴露

• 高湿度环境

由于这些因素，显示稳定性不仅取决于面板质量，还取决于连接器可靠性、电源完整性、EMI 保护和热设计。

对于嵌入式应用，防止 LCD 闪烁需要系统级工程，而不是单独更换 LCD 模块。

结论

LCD 闪烁、LCD 屏幕闪烁和闪烁显示问题可能源于电源不稳定、EMI 干扰、连接器松动、时序不匹配或背光驱动器故障。在工业和嵌入式系统中，环境压力和电噪声通常使这些问题比标准消费类显示问题更加复杂。

结构化的故障排除流程可帮助工程师更有效地识别真正的根本原因，并避免不必要的面板更换。通过改善电源完整性、屏蔽、信号稳定性和热管理，许多闪烁问题可以在成为长期可靠性故障之前得到解决。

常问问题

为什么我的液晶屏仅在低亮度时闪烁？

低亮度闪烁通常是由 PWM 调光频率问题引起的。一些 LED 背光驱动器在占空比降低时变得不稳定。

过热会导致液晶屏闪烁吗？

是的。过多的热量会影响显示时序、连接器稳定性和背光驱动器性能，尤其是在封闭的工业系统中。

为什么当附近的电机开始运转时，我的液晶屏会闪烁？

来自电机或逆变器的电噪声会干扰 LCD 信号传输。屏蔽或接地不良会使问题更加明显。

LCD 闪烁是否是面板故障的征兆？

并非总是如此。许多闪烁问题源于电源电路、信号电缆或 EMI，而不是 LCD 面板本身。

FPC 电缆损坏会导致显示屏间歇性闪烁吗？

是的。破裂的走线或不稳定的 FPC 连接可能会中断高速显示信号并产生随机闪烁症状。

为什么 LCD 闪烁会随着时间的推移而变得更严重？

老化的组件、氧化的连接器、热应力和减弱的背光驱动器会逐渐增加显示的不稳定性。
