如何解决 LCD 亮度低的问题：原因和实用解决方案

在 工业, 医疗和 户外 设备中，LCD 亮度不足是最常见且最关键的痛点之一。低亮度不仅影响视觉舒适度，还会影响视觉舒适度。在阳光直射下，屏幕可能会变得完全无法读取，从而导致设备失效。

那么液晶显示器为何经常出现亮度限制，如何才能有效提升亮度呢？本文从工程角度对其进行了清晰的分解。

1、液晶屏亮度不足的常见原因

亮度问题通常源于多个核心因素，而不是单一原因。

1.1 低背光亮度（典型室内面板）

背光源是液晶显示器的主要光源。

• 典型标准背光： 250–400 尼特

• 户外或高亮度 要求： 600–2000+ 尼特

迄今为止，背光功率不足是亮度不佳的最常见原因。

1.2 偏光片透过率低

LCD 使用上偏光片和下 偏光片。如果它们的透射率较低，则整体亮度会显着下降。

1.3 低效光学薄膜（扩散片/棱镜薄膜）

高品质光学薄膜提高光利用效率。劣质薄膜会导致背光源堆叠内出现大量光损失。

1.4 次优键合结构

框架粘合结构中的气隙会引起折射率变化，从而降低有效亮度。

1.5 未优化的显示驱动参数

不正确的驱动器 IC 设置、PWM 调光参数或伽玛曲线可能会人为地限制可实现的亮度。

1.6 降低感知亮度的环境因素

示例包括：

• 阳光直射

• 高反射防护玻璃

• 显示区域被外壳或边框部分遮挡

在这些情况下，面板亮度本身可能足够，但可见度仍然受到影响。

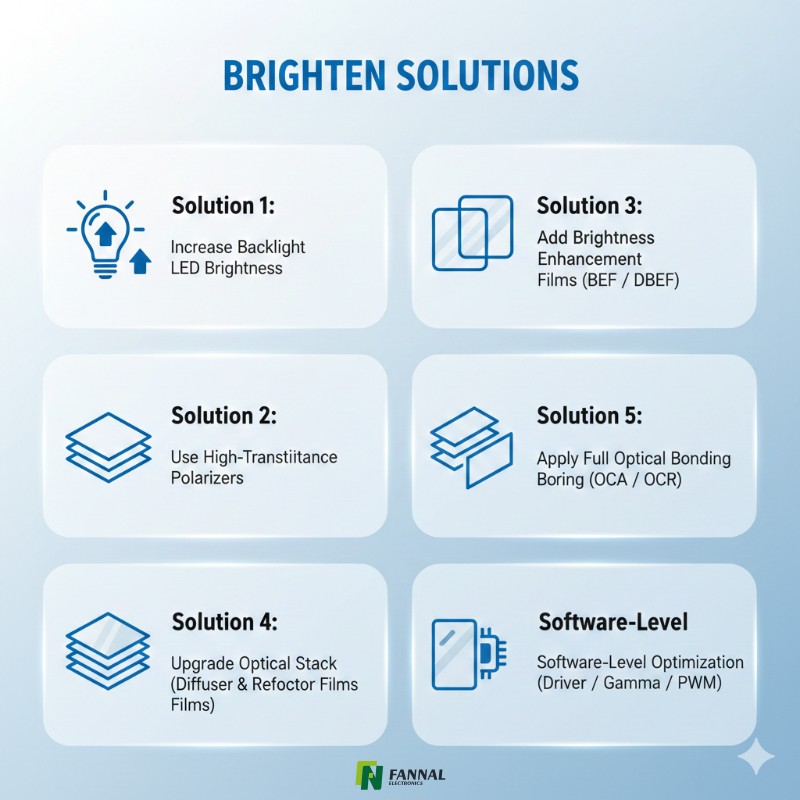

2. 如何提高 LCD 亮度：6 种经过验证的工程方法

以下方法在业界广泛使用，每种方法都有自己的优缺点。

解决方案1：增加背光LED亮度（最直接）

最有效、最常用的方法：

• 增加LED数量

• 增加LED驱动电流

• 使用更高效率或双芯片 LED

✔ 优点

• 亮度显着提升

• 户外和高亮度显示器的必备品

✘ 局限性

• 功耗较高

• 热负荷增加

• 经常需要重新设计背光

解决方案2：使用高透过率偏光片

偏光片的透射率通常在 35% 到 44%之间 ，具体取决于等级。

✔ 优点

• 在不增加功率的情况下提高亮度

• 增强整体清晰度

✘ 局限性

• 需要更换偏光片流程

• 材料成本较高

解决方案3：添加增亮膜（BEF / DBEF）

BEF（增亮膜）

• 使用棱镜结构聚集光线

• 通常可将亮度提高 30–60%

DBEF（双增亮膜）

• 通过反射回收偏振光

• 亮度增益可达 70-100%

• 特别适合高亮度设计

✔ 优点

• 功耗不增加

• 最具成本效益的亮度增强方法之一

• 立即可见的改善

✘ 局限性

• 材料成本较高

• 敏感供应链

• 严格的装配要求（方向和角度至关重要）

解决方案 4：升级光学堆栈（扩散膜和反射膜）

使用更高质量的漫射膜和反射膜可减少内部光损失并提高输出效率。

✔ 优点

• 成本相对较低

• 提高亮度均匀性

✘ 局限性

• 亮度增益有限

• 需要背光层叠调整

解决方案 5：应用全光学贴合 (OCA / OCR)

与框架粘合相比，完全粘合消除了气隙和相关的光损失。

✔ 优点

• 亮度提高约 5–10%

• 更高的对比度

• 更好的阳光下可读性

• 减少表面反射

✘ 局限性

• 工艺复杂度更高

• 制造成本增加

方案六：软件级优化（驱动器/Gamma/PWM）

适用于亮度受配置而非硬件限制的情况。

• 增加驱动IC亮度参数

• 优化 PWM 占空比

• 调整伽玛曲线

✔ 优点

• 无需额外硬件成本

• 快速实施

✘ 局限性

• 改善有限

• 不能超出硬件能力

3、户外显示屏亮度仍然不够怎么办？

室外环境面临两大挑战： 阳光直射和强烈反射.

推荐的组合解决方案包括：

• 1200–2000 尼特高亮度背光

• DBEF双增亮膜

• 全光学贴合

• AR/AG/AF表面处理

这种组合即使在恶劣的室外照明条件下也能确保可靠的可读性。

4. 总结

LCD亮度不足并不是单一因素造成的。它是背光能力、光学材料、结构设计、粘合方法和驱动参数综合的结果。

有效的亮度增强通常涉及以下一项或多项：

• 高亮背光升级（影响最大）

• BEF/DBEF增亮膜

• 高透过率偏光片

• 优化的光学堆叠设计

• 全光学粘合以减少反射

• 显示驱动参数优化

最佳解决方案始终取决于具体的应用场景。

FANNAL 在差异化显示和触摸解决方案方面拥有超过 15 年的经验， 通过工程驱动的设计支持工业、医疗、户外和定制应用。如果您有显示或触控需求，请随时关注我们或直接联系我们的团队。

常问问题

Q1：为什么当单纯增加LED电流来实现高亮度时，热管理是最大的技术限制因素？

A1： 以最大额定电流驱动 LED 灯串会显着加速发热。在封闭的工业或汽车外壳中，过多的热量会导致局部热应力，从而加速 LED 荧光粉的降解，使颜色坐标向黄色调移动，并使背光灯 MTBF 大幅降至低于所需的 50,000 小时工业基线。

问题 2：集成双增亮膜 (DBEF) 对工业 HMI 显示器的视角轮廓有何影响？

A2： DBEF 的工作原理是回收未对准的偏振光并将光子重新引导回正常的同轴路径。需要权衡的是，虽然它将中心点亮度大幅放大 70% 至 100%，但它会稍微限制极端离轴亮度，从而使得精确的机械布局和面板对准验证在原型设计阶段至关重要。

问题 3：为什么两个具有相同 1000 尼特规格额定值的 LCD 模块在室外阳光直射下显示出完全不同的清晰度结果？

A3： 阳光下的可读性取决于净有效对比度而不是原始尼特。采用传统气隙层压的 1000 尼特面板在每个内部界面都会遭受 4-5% 的表面反射，在强烈的环境光下会冲洗屏幕。相反，采用全光学粘合并结合抗反射 (AR) 涂层的 1000 尼特显示屏可将总反射率降至 1% 以下，从而保持可见对比度。

问题 4：工程师在尝试通过软件级 PWM 修改来覆盖显示亮度时必须考虑哪些硬件限制？

A4： 软件优化只能在现有硬件背光驱动板的范围内最大化占空比。如果硬件轨的输出电流已受到 DC-DC 转换器电路的限制，则将 PWM 周期推至 100% 不会增加最大亮度。此外，在低温环境下，不匹配的 PWM 频率可能会引起噪音或明显的显示屏闪烁。

Q5：可定制的3A光学表面处理如何与高亮背光相辅相成，降低终端功耗？

A5： 通过在顶盖透镜上应用防眩光 (AG) 化学蚀刻和抗反射 (AR) 物理气相涂层，工程师可以将外部镜面反射抑制超过 80%。与未优化的 1500 尼特背光阵列相比，这种光学增强功能使 800 尼特粘合面板能够实现相同或更高的日光清晰度，从而显着降低有源功耗和电池消耗。
