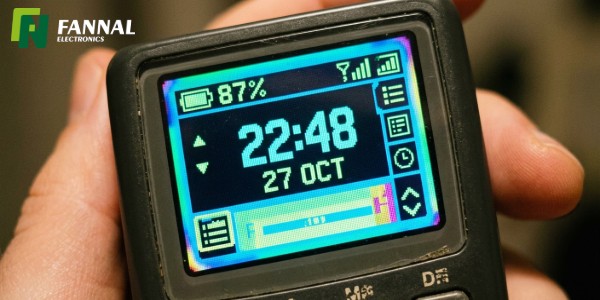

LCD 显示器中的颜色反转是一种基本驱动技术，其中施加到液晶像素的电压的极性会定期反转，以防止直流 (DC) 累积。
在 LCD 技术中，液晶分子响应电场而不是连续电流。如果施加恒定电压，随着时间的推移可能会发生离子迁移和电化学降解，导致图像残留、老化不均匀和面板寿命缩短。
为了避免这种情况，显示系统确保每个像素随着时间的推移接收交替的正电压和负电压。净电效应几乎为零直流偏置，同时保持稳定的光输出。
重要的是，颜色反转不是用户可见的“效果”，而是嵌入 TFT LCD 系统中并由时序控制器 (TCON) 和驱动器 IC 控制的内部驱动机制。
颜色反转的工作原理是使电压极性切换与显示扫描过程同步。
在系统层面，液晶显示模块由几个关键部件组成：
时序控制器（TCON）
源极驱动IC
栅极驱动器IC
VCOM参考电压系统
反演过程通常按如下方式实现：
TCON 生成帧和行定时信号。
源极驱动器基于输入图像数据施加像素电压。
这些电压的极性根据预定义的反转方案交替。
VCOM 电压充当参考电平，确保像素之间的电荷分布平衡。
实际上，根据所使用的反转方法，每一帧或每条扫描线与前一帧或每条扫描线相比可以携带相反的极性。
这种连续的极性交替确保液晶分子永远不会暴露在恒定的直流场中。
LCD 面板无法在静态直流电压下工作，因为液晶材料具有电化学敏感性。
如果连续施加直流偏压：
液晶层内的离子开始迁移
电极界面处形成电荷不平衡
出现图像残留和重影效果
长期发生材料降解
因此，反转不是可选的——它是 LCD 物理的结构要求。
此外，反转还改进了：
像素电极的电稳定性
长期亮度一致性
工业操作条件下的面板寿命
对于工业和嵌入式系统，由于运行时间长和环境条件恶劣，这一点变得更加重要。
LCD 反转通常以三种主要模式实现：
每个像素以棋盘状图案独立地交替极性。
最佳视觉均匀度
最低的闪烁和伪像可见度
最常用于高分辨率和工业显示器
极性在面板上逐行交替。
降低电路复杂度
在某些灰度级中伪影稍微明显一些
常见于成本敏感型设计
极性通过垂直列交替。
某些驱动程序架构中最简单的实现
更容易出现垂直图案伪影
高端工业应用中罕见
一般来说，更高分辨率和更高质量的面板往往需要点反转以保持均匀的图像质量。
尽管反转是必要的驱动机制，但实施不当可能会引入可见的伪影，特别是在低灰度或高灵敏度应用中。
常见问题包括：
低亮度时闪烁
棋盘或垂直图案可见性
Mura 状亮度分布不均匀
快速转换期间的纹波伪影
这些现象并不是由液晶面板材料本身造成的，而是由电压波形不平衡、时序不匹配或系统集成度差造成的。
在工业环境中，由于 EMI 噪声、不稳定的电源或长电缆布线，这些问题可能会变得更加明显。
异常反转行为通常是系统级集成问题，而不是面板缺陷。
主要原因包括：
不正确的反转时序或帧/行同步信号之间的不匹配可能会扭曲极性切换模式。
不良的接地设计或来自电机、逆变器或电源模块的电磁干扰可能会破坏信号完整性。
VDD或VCOM参考电压的纹波直接影响像素驱动平衡。
走线过长、阻抗失配或屏蔽不良都会导致波形失真。
这些因素常常结合在一起，使得 嵌入式工业系统中的诊断变得更加复杂.
颜色反转的优化必须在系统设计阶段考虑，而不是作为后期制作修复。
关键工程策略包括：
根据分辨率和像素密度选择反转模式
将点反转用于高分辨率或高均匀性应用
确保 PCB 布局对称以减少差分噪声
通过适当的滤波设计稳定 VCOM 和电源轨
在系统集成期间验证 TCON 时序配置
在实际操作条件下执行 EMI 测试
对于工业和 户外应用，逆变设计应始终与温度范围、亮度要求和 EMI 环境一起评估。
这三种显示现象经常被混淆，但它们源自不同的系统层。
LCD驱动架构中的电压极性切换机制。
由液晶取向和滤色器行为的视角依赖性引起的光学现象。
LED老化、导光板缺陷或扩散系统不平衡导致的照明不均匀。
准确的诊断至关重要，因为每个问题都需要完全不同的硬件级解决方案。
反演方法的选择取决于应用要求和系统约束。
在实践中，反转选择必须与TFT面板选择、驱动IC选择和系统电源架构共同设计。
颜色反转是一种基本的 LCD 驱动机制，可确保 TFT 显示系统的电气稳定性和长期可靠性。
虽然最终用户通常看不到它，但它的实施直接影响图像质量、系统稳定性和面板寿命。
对于工业和嵌入式应用，正确的反转设计与优化的系统集成相结合对于实现稳定、高质量的显示性能至关重要。
颜色反转是 LCD 驱动系统中使用的一种电压极性切换技术，用于防止直流偏置并确保面板的长期稳定性。
这是LCD驱动架构的正常且必要的功能，而不是显示缺陷。
闪烁通常是由于时序不匹配、电压不稳定或影响极性切换精度的 EMI 干扰造成的。
不能。它嵌入在硬件驱动机制中，无法通过软件设置关闭。
点反转通常是首选，因为它具有出色的均匀性和减少的视觉伪影。
