从COG到TPM：了解触摸显示模块缩写

如果您是新手 触摸显示屏行业的，那么一系列缩写（COG、FOG、LCM、TPM）可能会让人感到困惑。作为显示模组制造商，我们经常向客户和合作伙伴解释这些“行业速记”术语。这里有一份清晰的指南，可帮助您了解显示模块如何从裸露面板演变为功能齐全的触摸显示屏。

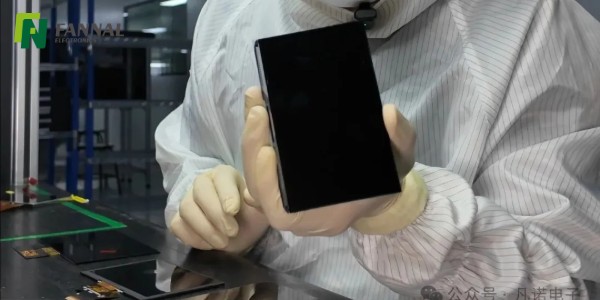

什么是液晶面板？

LCD 面板 是显示模组的核心玻璃基板。
它可以显示图像，但没有驱动器，也不能自行发光。将其视为“没有动力的大脑”，控制液晶分子来调制光。在我们的项目中，这是构建其他一切的基础。

注意： 在大多数现代显示器中，LCD 面板实际上是 TFT LCD（薄膜晶体管 LCD） 。 TFT 是一种有源矩阵技术，使用薄膜晶体管单独控制每个像素，与无源 LCD 相比，可实现更高的分辨率、更好的图像稳定性和更快的响应速度。
实际上，当客户提到“LCD”时，他们通常指的是 TFT LCD 模块.

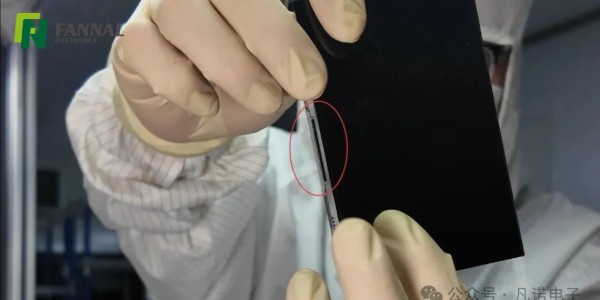

什么是 COG（玻璃芯片）？

COG是将驱动IC直接安装在LCD玻璃上的方法。
这使得面板能够实际显示图像。我们经常将COG用于汽车仪表板、可穿戴设备、工业屏幕等小型模块。它尺寸紧凑、响应速度快，适合空间受限的设计。

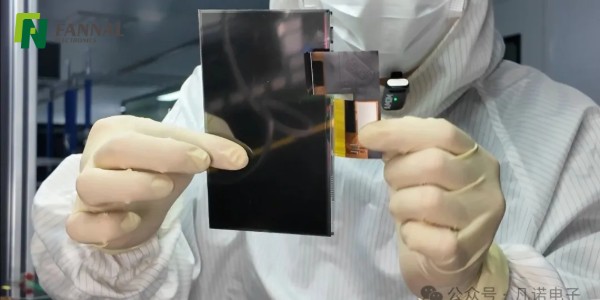

什么是 FOG（玻璃上薄膜）？

FOG是指COG与FPC（柔性印刷电路）的组合。
FPC就像一个软桥，将COG信号和电源连接到主板。 FOG 使我们的客户的集成变得更加容易。

注：其他相关封装术语包括COF（Chip On Film）、COB（Chip On Board）和TAB（Tape Automated Bonding），各自的特点略有不同。

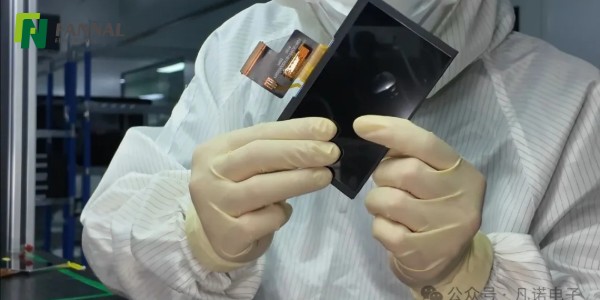

什么是LCM（液晶模组）？

LCM是一个完整的显示模块，包括LCD面板、驱动IC、FPC和背光单元(BLU)。
它是一个随时可用的显示器：连接电源，图像就会出现。根据我们供应工业和医疗模块的经验，尺寸和分辨率等 LCM 规格是客户要求的关键参数。

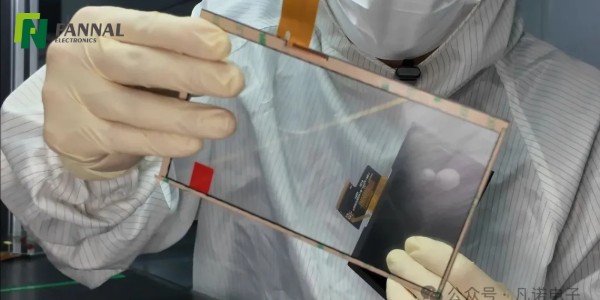

什么是TP（触摸屏）？

TP 是 检测手指或手写笔输入的 触摸面板。
常见的结构有G+G（玻璃盖板+玻璃传感器）和G+F（玻璃盖板+薄膜传感器）。选择会影响触感、厚度和成本。作为制造商，我们根据目标应用评估这些结构。

什么是TPM（触摸屏模块）？

TPM 将触摸屏与 LCM 结合到一个集成单元中。 TPM
采用 OCA 或 OCR 等我们为汽车、医疗和工业设备中的交互式应用设计 TPM，确保可靠性和清晰度。 光学贴合方法，提供显示和触摸功能。

对于高集成度项目，TDDI（触摸和显示驱动程序集成）可以将触摸和显示功能组合到单个芯片中。在工业应用中，我们通常更喜欢单独的 IC 以保持稳定性和灵活性。

触控显示模组中的其他常用术语

• COF（薄膜覆晶） ——更灵活，适用于更大的显示器

• COB（板上芯片） ——成本效益高但尺寸更大

• TAB（胶带自动粘合） ——较旧的粘合方法

• TDDI（触摸和显示驱动器集成） ——将触摸和显示驱动器集成到一个芯片中

这些术语对于理解模块设计和术语来说是值得了解的。

摘要：模块结构流程

触控显示模块的演变过程通常如下：

LCD面板→COG→FOG→BLU→LCM→TP→光学贴合→TPM

每个步骤都会增加结构和功能。了解此流程有助于您了解为什么 COG、FOG、LCM 和 TPM 等缩写不仅仅是字母，它们代表了我们作为制造商处理的真实模块功能和设计注意事项。

常问问题

问：TPM 是否需要光学贴合？

不可以，但在大多数应用中强烈建议这样做。
与空气粘合相比，光学粘合 (OCA/OCR) 可减少反射、提高对比度并增强耐用性。在户外、医疗和工业环境中，它通常被认为是必不可少的。

问：TDDI 与传统触控方案有什么区别？

TDDI 将触摸和显示驱动器功能集成到单个芯片中。
这减少了元件数量和模块厚度。然而，在工业应用中，为了更好的灵活性和系统稳定性，仍然普遍使用分离的触摸和显示IC。

问：为什么有些显示屏在阳光下难以看清？

主要原因是亮度不足和表面反射。
除了提高背光亮度（尼特）之外，光学粘合和抗反射处理还可以显着提高阳光下的可读性。

问：触摸屏可以在戴手套或水的情况下使用吗？

是的，但它们需要特定的设计和调整。
标准电容式触摸可能对手套或湿气反应不佳，但控制器调整和传感器设计可以实现手套触摸和防水操作，特别是在工业和医疗设备中。

问：偏光片位于 TPM 中的什么位置？

偏光片是LCM内部液晶面板的一部分，而不是触摸面板。
它附着在液晶玻璃上，位于触摸面板下方，在控制光线和实现图像显示方面发挥着关键作用。
