LCD 模式的含义：反射式、透射式、透反式

反射式、透射式和透反式描述了 LCD 如何利用光产生可见图像。透射式 LCD 使用背光，反射式 LCD 主要使用环境光，而透反式 LCD 则结合了这两种方法。

这种分类与等LCD液晶模式不同 TN、IPS、VA和FFS。例如，显示器可以使用透射式 IPS LCD 或透反式 TFT LCD。

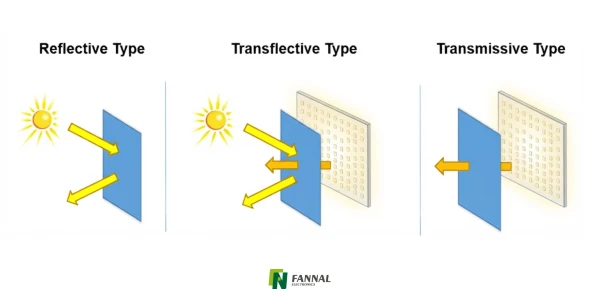

反射式、透射式和半透反射式是什么意思？

LCD 像素本身不发光。相反，液晶层控制光线如何穿过显示器。

根据显示架构的不同，光主要来自背光、周围环境或两者。

因此，这三种架构解决了不同的照明要求，而不是代表不同的液晶模式。

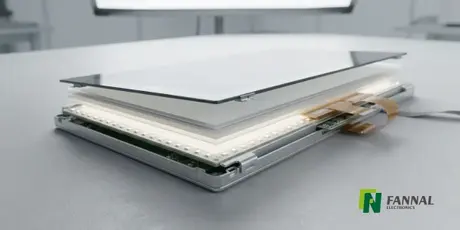

透射式液晶显示器

在 透射式 LCD中，来自集成背光源的光穿过 LCD 单元射向观察者。

液晶层充当光开关。电信号改变液晶分子的方向，控制通过每个像素的背光量。

简化的光路为：

背光 → LCD 单元 → 观察器

透射式液晶显示器的优点

由于显示器有自己的受控光源，因此透射式 LCD 可以提供相对一致的图像亮度，而不管环境光线的适度变化。

当显示器需要支持图形界面、高分辨率、受控亮度以及在环境光可能有限的环境中运行时，它们被广泛使用。

背光也可以围绕应用进行设计。根据模块的不同，设计人员可以优化 LED 排列、亮度、均匀性、功耗和热行为。

局限性

主要限制是背光在工作时会消耗功率。更高的亮度通常需要更多的光输出，并且会增加功率和热量。

户外能见度还需要的不仅仅是增加背光亮度。

在强烈的阳光下，从显示器表面反射的环境光会降低感知对比度。如果反射光足够强，即使背光本身很亮，图像也可能显得褪色。

因此，户外透射式 LCD 通常需要结合以下各项：

• 高亮度背光源

• 防眩光或防反射光学处理

• 合适的盖玻片

• 光学贴合

• 热管理

因此，高亮度背光只是户外可读显示器设计的一部分。

反射式液晶显示器

反射式 LCD 主要 使用环境光而不是集成背光。

来自环境的光从观看侧进入显示器，并通过 LCD 单元后面的反射层反射回观看者。

简化的光路为：

环境光 → LCD 单元 → 反射器 → LCD 单元 → 观察器

由于显示器使用可用的环境光，因此反射式 LCD 可以以非常低的显示功耗运行，特别是在不需要主动背光时。

反射式液晶显示器的优点

主要优点是在明亮环境下的效率。

随着环境光的增加，显示屏的可用照明也随之增加。这使得反射式 LCD 适合注重低功耗和日光可读性的应用。

它们对于白天在户外花费大量时间的电池供电设备特别有用。

局限性

反射式 LCD 在户外高效工作的特性在黑暗环境中也可能成为限制。

当环境光不足时，几乎没有光可反射回观看者。因此，夜间或弱光操作可能需要额外的前照明或其他照明方法。

反射式 LCD 还涉及反射率、对比度、色彩性能和其他显示要求之间的光学权衡。确切的结果取决于光学结构和面板设计。

因此，反射式 LCD 不应简单地理解为去掉背光的透射式 LCD。其光学结构是专门为利用环境光而设计的。

半透半反式液晶显示器

透 反式 LCD 在同一显示器中结合了透射和反射特性。

它结合了背光和反射光学结构，允许显示器在条件有利时使用环境光，并在需要额外照明时使用背光。

一个简化的概念是：

明亮的环境→环境光贡献很大

黑暗环境→背光提供照明

这使得透反式 LCD 对于在不断变化的照明条件下运行的设备特别有趣。

半透射半反射液晶显示器如何工作？

透反射结构通常使用部分反射光学层，该光学层允许部分背光穿过，同时将部分环境光反射回观看者。

确切的结构因面板设计而异。可以在像素结构内创建反射区域和透射区域，并且可以在光学堆叠内的不同位置处实现反射器。

基本目标保持不变： 允许显示器使用外部和内部光源。

优点

透反式 LCD 可以减少明亮环境中对背光的依赖，同时在环境光线不足时仍能提供照明。

当设备可能在以下位置之间移动时，这非常有用：

• 室内和室外环境

• 白天和夜间运行

• 明亮和弱光条件

它还可以减少某些应用中的背光工作时间，这对于电池供电的设备可能很有用。

局限性

反射光路和透射光路的组合带来了权衡。

例如，反射路径和透射路径的光学效率可能不相同。根据结构的不同，光路在两种操作条件下也可以与液晶单元发生不同的相互作用。

因此，透反式 LCD 不会自动提供专用反射式显示器和专用透射式显示器的最大性能。

可能的权衡包括：

• 亮度

• 对比

• 色彩表现

• 光学效率

• 背光效率

• 模块厚度

• 制造复杂性

• 成本

实际的平衡在很大程度上取决于特定的面板和光学设计。

反射式、透射式、透反式 LCD

主要区别可归纳如下：

不存在适合所有应用程序的单一架构。

当稳定的图像亮度和受控照明比最小化背光功率更重要时，透射式 LCD 可能是合适的。当日光操作和低功耗是主要要求时，可以考虑反射式 LCD。当相同的设备需要在截然不同的照明条件下运行时，透反式 LCD 就变得非常有用。

它们与 TN、IPS、VA 和 FFS 有何不同？

反射式、透射式和透反式描述了 光如何提供给 LCD.

TN、IPS、VA 和 FFS 描述了 液晶层如何控制光线.

因此它们是不同的分类维度。

例如，显示规范可以包括：

透射式 IPS TFT 液晶显示屏

或者：

带 PCAP 触摸功能的 半透反射式TFT LCD

在选择 LCD 时，这种区别很重要，因为选择 IPS 面板本身并不能决定显示器是透射式、反射式还是透反射式。

如何选择正确的 LCD 架构

合适的架构主要取决于照明环境、功率预算和所需的图像性能。

然而，照明架构不应仅从应用名称来选择。

对于工业显示器，完整的规格可能还需要考虑：

• 所需亮度

• 环境照明

• 表面反射

• 对比

• 可视角度

• 功率预算

• 工作温度

• 触摸性能

• 盖玻片

• 防眩光或防反射处理

• 光学贴合

• 机械一体化

例如，简单地指定“高亮度液晶显示屏”并不能保证户外可读性。在直射阳光下工作的透射式显示器可能仍会受到反射的环境光的影响，而透反式或反射式架构可能需要在颜色、对比度或光学效率方面进行不同的折衷。

因此，显示架构应与完整的光学和机械设计一起评估。

什么会影响现实世界的 LCD 可读性？

反射式、透射式和透反式架构只是户外或可变光显示性能的一部分。

实际的可读性还取决于：

显示屏亮度： 较高的亮度可以帮助透射式显示屏与强环境光竞争，但会增加功耗和热量。

表面反射： 盖板玻璃和其他外表面可以将阳光反射向观察者并降低感知对比度。

光学处理： 防眩光和防反射处理可以减少不同类型的不必要的反射，但需要考虑它们对雾度、对比度和图像外观的影响。

光学粘合： 减少显示层之间的气隙可以减少内部反射并改善光学耦合。

对比度： 如果图像内容与背景之间的差异因反射光而减小，则明亮的图像不一定是可读的图像。

这就是为什么户外可读性应被视为 系统级光学要求，而不仅仅是亮度规范。

常问问题

反射式液晶显示器和透射式液晶显示器有什么区别？

透射式 LCD 使用集成背光作为主要光源，而反射式 LCD 主要使用通过显示器反射的环境光。透射式 LCD 提供更可控的照明，而反射式 LCD 在合适的照明条件下可以提供非常低的功耗。

半透半反液晶屏更适合户外使用吗？

透反式 LCD 适合在不断变化的照明条件下运行的设备，因为它们可以使用环境光和背光。然而，适用性取决于所需的亮度、功耗、光学性能和完整的系统设计。

反射式液晶显示器需要背光吗？

传统的反射式 LCD 主要使用环境光，正常运行不需要背光。当环境光线不足时，可能需要额外的照明。

IPS LCD 可以半透反射吗？

是的。 IPS 描述了液晶模式，而透反式则描述了显示器使用照明的方式。因此，如果面板经过相应设计，透反式 LCD 可以使用 IPS 液晶结构。

半透半反液晶屏和高亮液晶屏有什么区别？

高亮度透射式 LCD 增加背光输出以提高可视性，而透反式 LCD 同时使用环境光和背光。他们通过不同的光学方法应对具有挑战性的照明条件。

结论

反射式、透射式和透反式 LCD 描述了三种不同的 LCD 照明方法。透射式显示器依赖于背光，反射式显示器主要使用环境光，而透反式显示器则结合了两者。

正确的架构取决于完整的系统要求，包括照明条件、功耗、亮度、对比度、触摸、盖玻璃、光学处理、粘合和工作温度。
